Schaltung Duesenberg 49

[Redamntion]

Hallo,

hat jemand von euch zufällig die Schaltung der Düsenberg D49 oder ein gutes Foto vom Elektronikfach zur Hand?

Hintergrund: Ich habe eine Duesenberg gekauft, in der andere Tonabnehmer und eine komplett andere Schaltung verbaut sind. Würde gerne die Originaltonabnehmner und Schaltung wieder einbauen..
Vielen Dank



[Biskaya]

Hallo Redamntion

Mit den Duesenberg's habe ich selbst eigentlich relativ wenig zu tun; Google hilft hie und da aber dennoch bei "Problemen"...

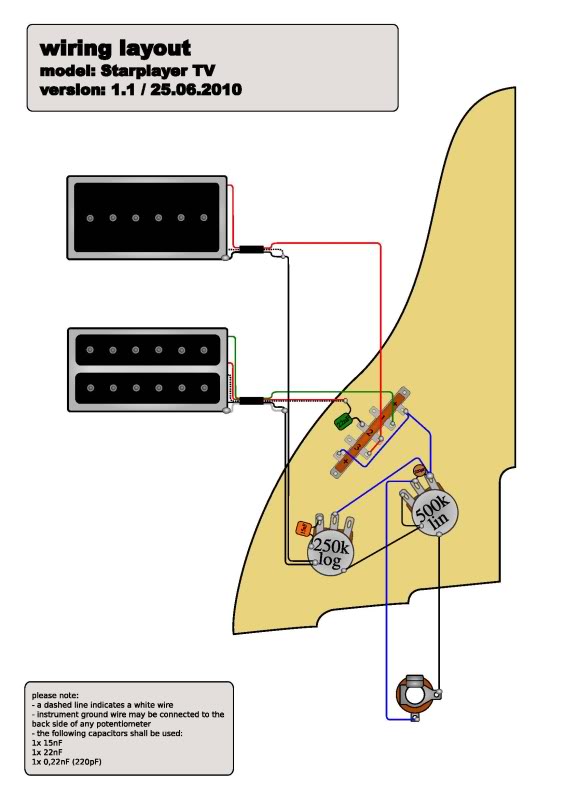

Das Diagram stammt zwar von n'er Starplayer; doch so grundverschieden sind die beiden Modelle ja nicht....AFAIK! Ansonsten lasse ich mich da gerne belehren!
Ansonsten einfach mal schnell bei den Fachleuten im entsprechenden Thread lieb nachfragen; die müsstens ja eigentlich wissen! --> https://www.musiker-board.de/userthreads-e-git/224064-duesenberg-user-thread.html


LG Biskaya
