Hallo an alle :),
habe vor für meine Ibanez nen neuen Korpus zu bauen, hab schon stundenlang im Inet rumgesucht aber find kein passenden Schaltplan. Die Ibanez hat 2 Humbucker, Bridge und Neck. In der Mitte ist noch ein Singelcoil un das ganze is mit nem 5 Weg-Schalter verbunden. Es gibt einen Volume-Poti und ein Tone-Poti. Für den neuen Korpus möchte ich nurnoch beide Humbucker verwenden. Ich bräuchte also nen Schaltplan für:
2 Humbucker + 3 Weg Toggle-Switch + 1 Volume-Poti + 1 Tone-Poti

wäre echt cool wenn einer son Schaltplan hätte denn sonst komm ich nich weiter...

Gruß :great:

Eigenschaft

Seymourduncan.com gibt Aufschluss:
Klick.
Rot und Weiß im Plan kannst du ignorieren, Schwarz ist Heiß und Blank/Grün Masse.

Wenn du jetzt nicht feststellen kannst, welche Kabel der Ibanez Humbucker nun was sind, dann mach ein Foto der aktuellen Schaltung und poste es hier. Vielleicht weiß das aber jemand hier auch so ;).

wow danke! Ging ja schneller als ich dacht, werd gleich mal schauen ob die Kabelfarben die gleichen sind :)

Okay hab mir die Kabel mal angeschaut. Die Humbucker haben bei mir je 3 Kabel, 1 weißes, 1 rotes und ein schwarzes das an einen Poti geht. Un jetzt?^^

Black_humbucker schrieb:
Okay hab mir die Kabel mal angeschaut. Die Humbucker haben bei mir je 3 Kabel, 1 weißes, 1 rotes und ein schwarzes das an einen Poti geht. Un jetzt?^^
Zum Vergrößern anklicken....

Zwei müssten an das Gehäuse gehen und eines an einen Pin des Potis.
Das Kabel, das am Pin ist, ist Heiß, also laut Plan in der neuen Schaltung Schwarz. Die anderen Beiden müssten Masse sein, anders kann ich mir das nicht vorstellen, aber mach ruhig mal ein Foto der aktuellen Schaltung oder mess mal mit einem Multimeter zwischen den einzelnen Adern.

ich glaube er meinte eher schwarz auf das Potigehäuse ;)

Wenn du uns jetzt noch sagst, welche Ibanez Humbucker/Gitarre du hast, kann ich dir auch die Kabelfarben verraten. Die sind nämlich nicht einheitlich. Genaueres findest du auch unter http://ibanez.com/support/wiringdiagrams.aspx.
dass du für 2-Humbucker mit Toggle-Switch und Master-Volume und Tone-Poti keinen Schaltplan findest ist allerdings sehr seltsam. Das ist absoluter Standard und auf jeder Seite mit Gitarrenschaltungen zu finden. Hast du wohl nicht sehr gründlich gesucht.... Im übrigen könntest du für diese Verschaltung (+zusätzliche Optionen) auch deinen 5-Wegeschalter verwenden: http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=2hb_1vol_1tone_5way

Hallo,

Es kann aber auch sein das eines der Kabel die Spulenanzapfung ist. (Hab ich bei Ibanez und Aria Gitarren schon mehrmals erlebt.)
Wie Stoner schon bemerkt hat wäre es super wenn du die Widerstände der Kabel gegeneinander messen könntest. Liefert ein Kabel in etwa den halben Widerstandswert im Verhältnis zu den verbleibenden beiden Kabeln, dann ist's eine Spulenanzapfung.

Guter Lesestoff sind die Workshops von Rockinger Link

Zu den genauen Kabelfarben bei Ibanez kann ich dir leider nichts sagen.

Mfg Philipp

Ich hatte auch erst vermutet, dass eine Ader von der Verbindung der beiden Einzelpulen kommt, aber mich dann doch gefragt, warum das so sein sollte, wenn in der Standardschaltung keine Split Funktion vorgesehen ist, von einen Push/Pull oder Schalter ist ja nicht die Rede... egal, nur Black_humbucker kann mit einem Foto, Messergebnissen oder der Bezeichnung der Gitarre Klarheit schaffen.

Wenn es möglich ist, dann ist eine Splitfunktion wirklich sehr sinnvoll und natürlich per Push/Pull Poti leicht zu realisieren.

Die Workshops von Rockinger sind wirklich allererste Sahne :great:.

Ibanez HSH Standard ist Autosplit in den Zwischenpositionen. Ob rot oder weiß die Spuilenverbindung ist, hängt von der PU-Serie ab.

Geht schon. Man sieht genug. Hier ist nochmal dein Schaltplan: http://ibanez.com/support/wiring/W03005CHSHO11L5.gif
Weiß ist der heiße Leiter (bei Seymour Duncan schwarz), rot ist die Anzapfung (für Splitting, bei SD rot+weiß) und schwarz der kalte Leiter&Masse (bei SD grün+blank).

Ich würde jedoch von deinem Vorhaben jedoch absehen, da die GRG Serie wenig Raum für Verbesserungen bietet. Die Schaltungsmodifikation erfordert eh keinen neuen Korpus. Die Powersound-Humbucker haben auch eher einen schlechten Ruf. Ist halt ne günstige Einsteiger-Gitarre. Dafür nicht schlecht aber mehr halt nicht.

Danke schonmal für eure Hilfe :)
Naja verbessern will ich ja nichts, war damals meine erste Gitarre. Mitlerweile hab ich ja ne Jackson Randy Roads und bin Fan von außergewöhnlichen Formen.Hab mega Spaß am bauen (hab mit ner Freundin selber auchschon ne billig-Strat umlackiert undso..) und ich find den Ibanez Korpus so langweilig.....deshalb wollt ich nen ESP Alexi oder ESP EX Korpus bauen, un da würd ein Singelcoil in der Mitte ja scheiße aussehen, benutzen tu ichn auch net wirklich^^

Hey Leute,
hab mich jetzt für diesen Schaltplan mit 5 Weg Switch entschieden:

http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=2hb_1vol_1tone_5way

Bin jetzt schon ewig am Löten und überlegen und komm einfach nemmer weiter da ich den Plan teilweise nicht ganz versteh und mein 5 Weg Switch anders ist als der auf dem Plan. Hab hier mal schnell ein Komponentenplan gemacht und wär sehr dankbar wenn mir jemand die Bauteile mit den passenden Farben verbinden könnte...
(graues Kabel auf dem Plan ist in wirklichkeit weiß)
Hier der Plan:
http://s2.imgimg.de/uploads/SOS302ae9afJPG.jpg
Gruß Flo

Was verstehst du daran nicht? Dein Schalter ist genauso wie in dem Schaltplan ein Standardschalter, nur die Pins sind etwas anders angeordnet, siehe http://www.rockinger.com/index.php?page=ROC_Workshop_Schalter

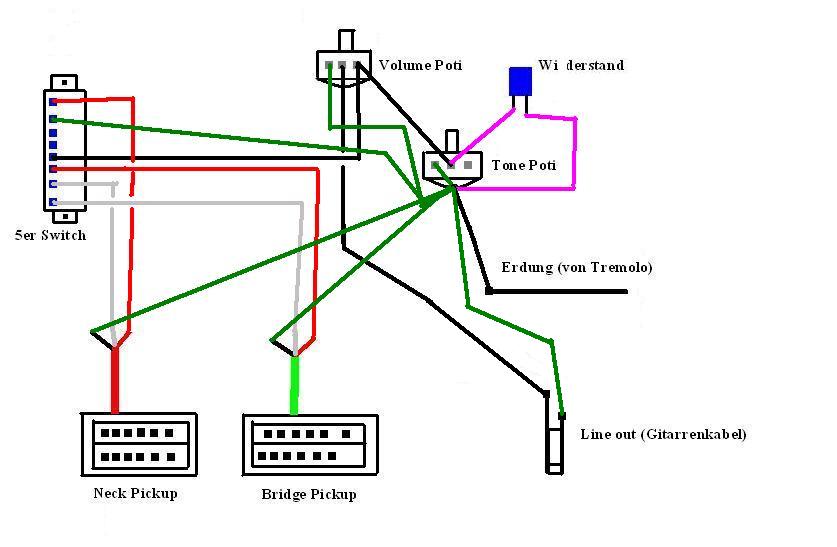

Ich hatte gerade Lust ein wenig zum malen und für einen Neuling mache ich es mal, aber ich hasse es eigentlich, wenn die Leute alles vorgekaut haben wollen, um selber nicht mehr nachdenken oder recherchieren zu müssen.


Anhänge

  • SOS302ae9afJPG.jpg
    42,2 KB · Aufrufe: 3.294
Danke erstmal fürs zeichnen! Naja bin Jugendlicher und versteh nich so viel von Elektronik, die Sachen die ich beim Suchen finde versteh ich leider nich immer,sry...Habs jetzt genau so gelötet allerdings is die Pickupschaltung irgendwie durcheinander^^
Siehe:
http://s2.imgimg.de/uploads/Pickup5555ef84JPG.jpg

Der Voume Poti funktioniert normal, der Tonepoti nicht. Dreht man ihn ganz zu kommt kein Ton mehr ausm Amp, dreht man ihn ganz auf auch nicht, nur wenn man ihn in den mittleren Bereich dreht kommt der Sound ausm Amp.
Soll ich jetzt einfach mal alles tauschen? Also den Switch umgekehrt anlöten un volume und Tone Poti tauschen?
Gruß Flo

Ja dann sind die Anschlüsse am Switch spiegelverkehrt. Hat sich mir aus deinem Bild nicht erschlossen.

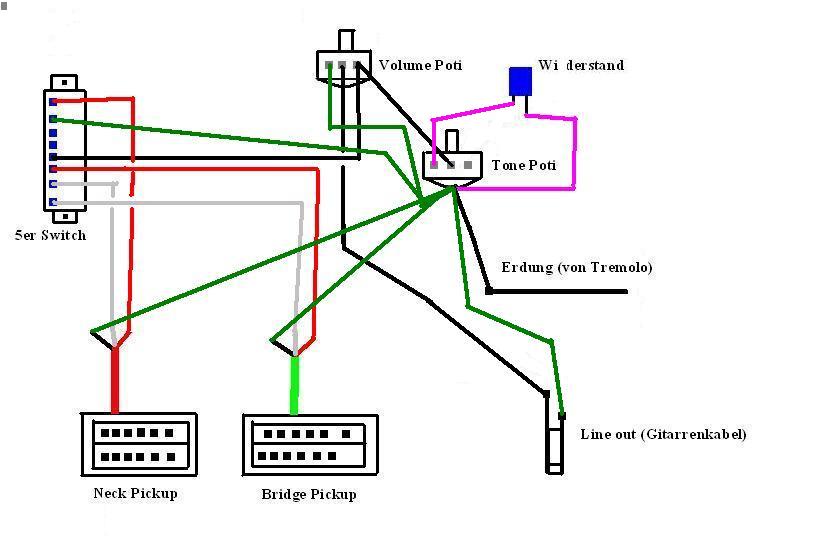

Den Tonepoti hatte ich versehentlich falsch angeschlossen. Sorry. Hättest du aber sicher auch bemerkt, wenn du die Anschlüsse des Potis mit den Zeichnungen bei Ibanez, Seymour Duncan oder Rockinger verglichen hättest. Habs anbei nochmal korrigiert. Dann sollte es passen (Switch wie gesagt spiegelverkehrt zur Zeichnung).
Wäre auch hilfreicher gewesen, wenn du gesagt hättest was genau du an den Plänen nicht verstehst... Die sind schließlich etwas übersichtlicher als das selbstgezeichnete Kabelgewirr.


Anhänge

  • SOS302ae9afJPG.jpg
    42,3 KB · Aufrufe: 766
Zuletzt bearbeitet:
ok ich löt mal <-------- kann net gelöscht werden also ignorieren^^

Zuletzt bearbeitet:
