Reparatur (Spannungsversorgung, Elektrik) dieses defekten Jen Fuzz möglich?

[Salto]

Hallo Leute,

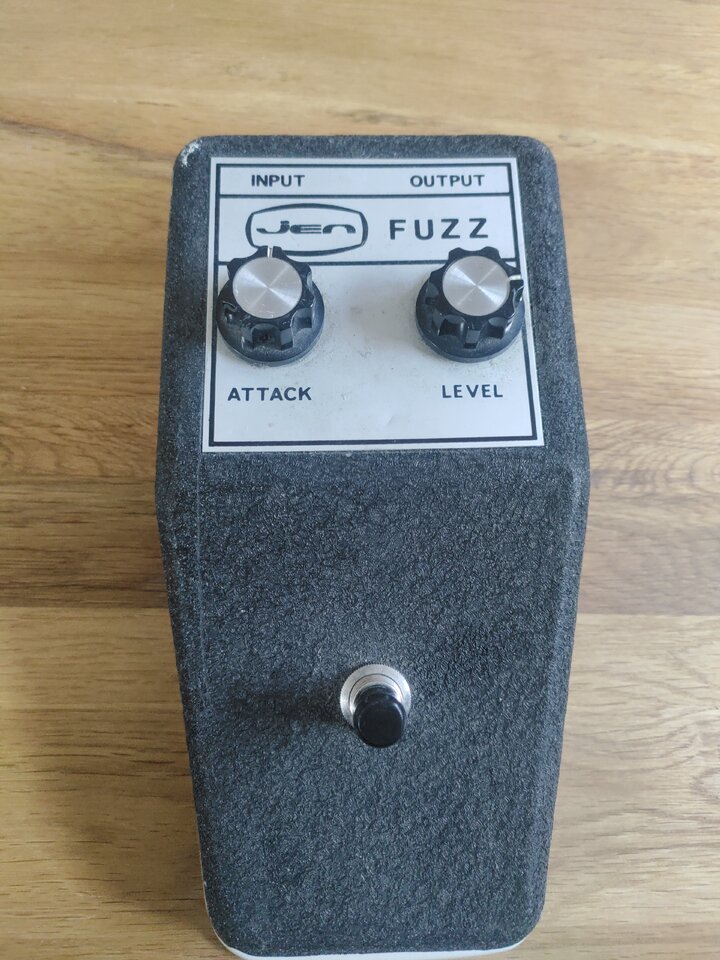

Hab mir ne Klampfe gekauft und in dem Case lag dieses Liebhaberstück mit drin.

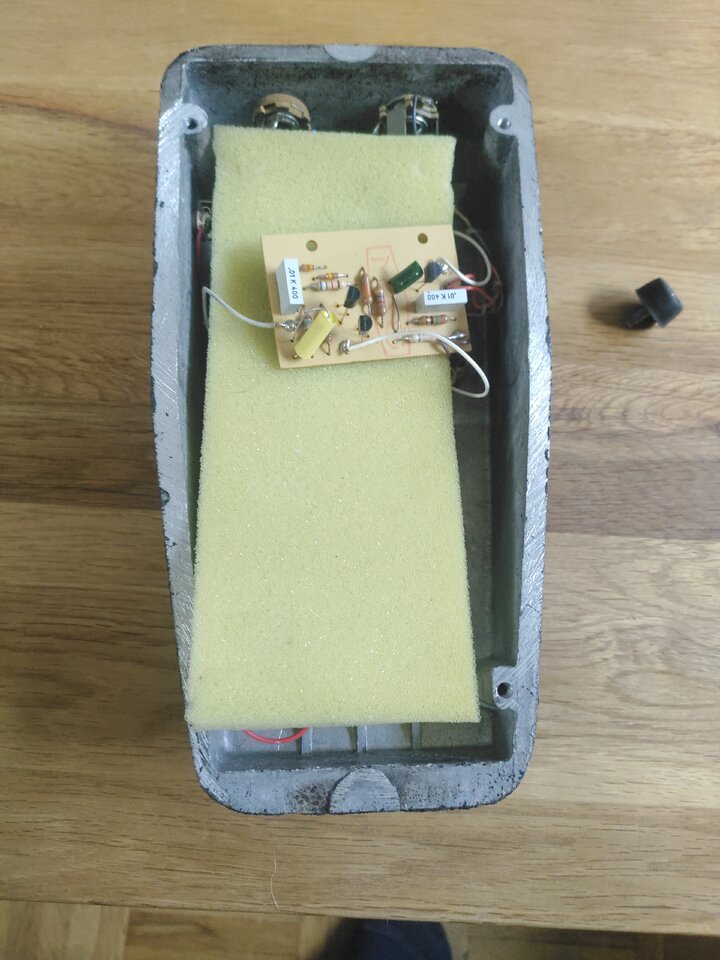

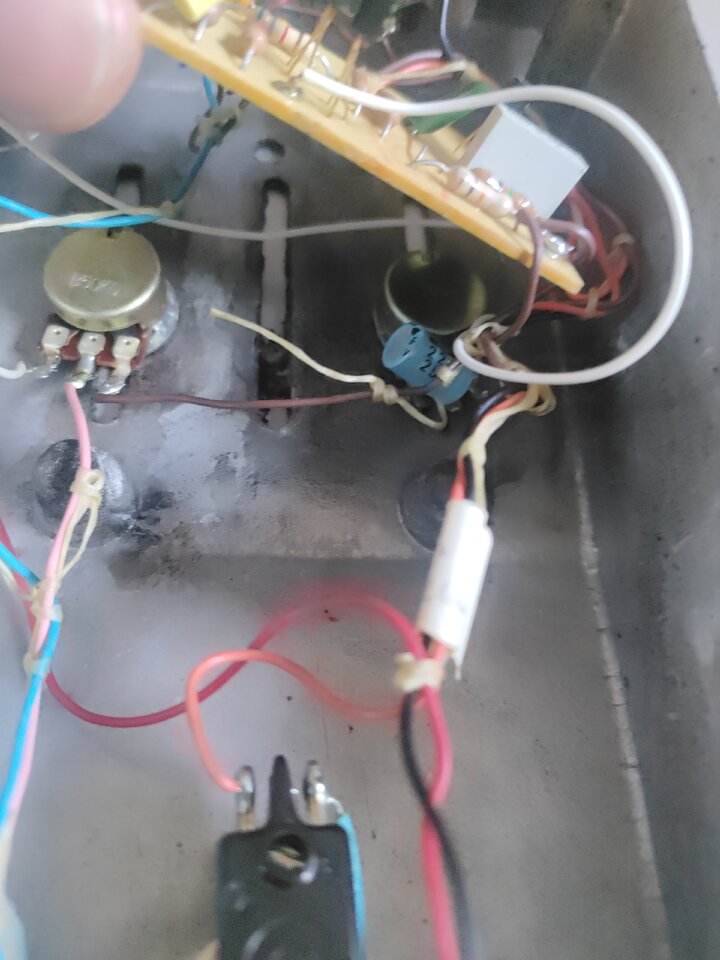

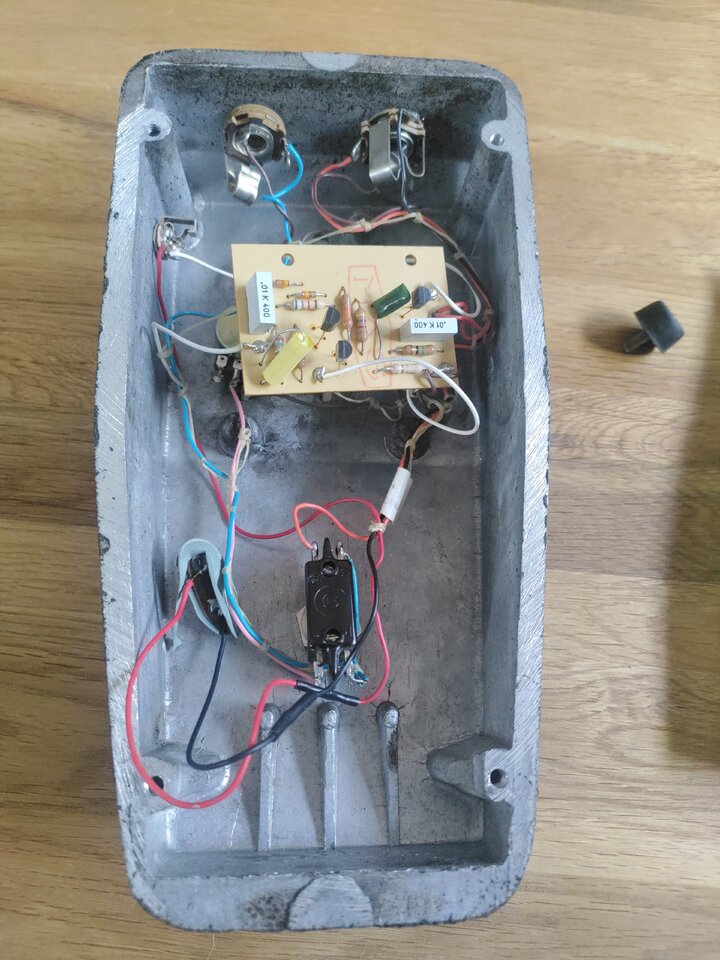

Leider tut sich da gar nichts. Sieht so aus als würde der externe Stromanschluss nachträglich eingebaut worden sein.
Kann mir jemand helfen, bin schon Mal mit dem Multimeter dran gegangen aber irgendwie komm ich nicht weiter.

Danke euch



[KlampfenTom]

Wenn du mit dem Multimeter auch umgehen kannst, hilft dir das vielleicht.

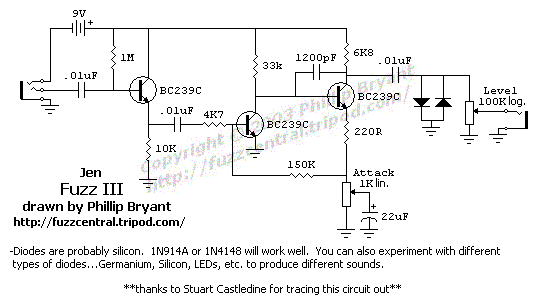

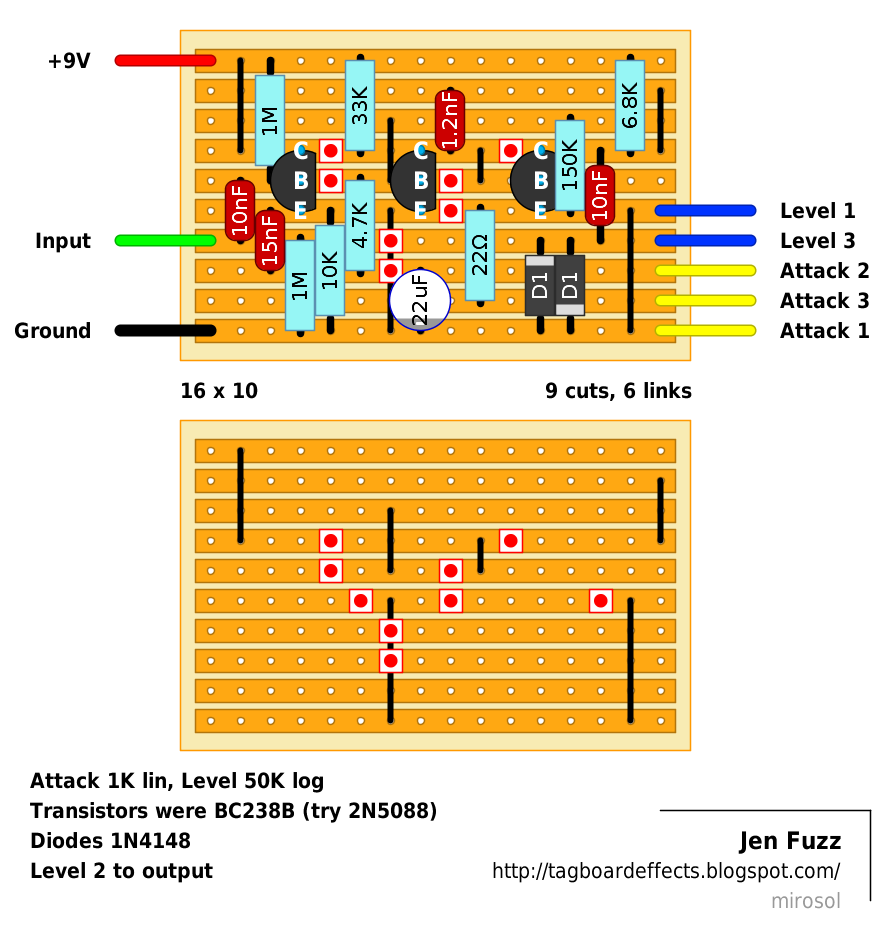

Das ist einmal der Gesamtschaltplan und einmal die Platine mit Hinweis welcher Anschluss wo hingehört

Anstelle der 9V Batterie muss dann die Buchse für externe Spannungsversorgung angeschlossen sein



[SixStringFan]

Das sollte der alte Tone Bender MK2 sein den Schaltplan findet man u.a. im Netz auch der Bausatz ist recht günstig falls die orginal Platine schon übern Jordan ist könnte man die tauschen.



[Salto]

Danke euch, da werde ich Mal weiter schauen
