Ich brauch ein bisschen Hilfe bei der Verkabelung eines Racks:
Mischpult (kleines Behringer), hat 2 Mono-Klinkenausgänge (R/L)
Frequenzweiche (T.AMP XO 231)
Wie verbinde ich die zwei Komponenten? Im 2 Wege Stero Modus besitzt die Frequenzweiche nur 1x XLR Eingang oder? Beide Mischpultkanäle Mono zusammenfassen?
Von der Weiche geht das Signal an 2 Endstufen.
Einmal mit einem XLR Y-Adapter in die Endstufe, jeweils ein XLR für R/L. Klappt das so?
Die zweite Endstufe hat Cinch Eingänge. XLR auf Cinch Y? Gibts das überhaupt?
Und wie sieht es mit Symmetrisch/Asymmetrisch aus?
von den Klinkenausgängen des Mischpults brauchst du ein Adapterkabel von Klinke auf XLR z.B. dieses: klick

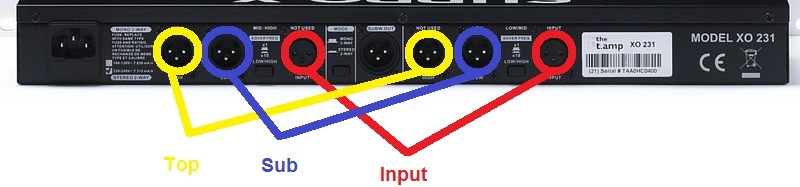

Dieses Steckst du in die Klinkenausgänge und dann in die Eingänger der Frequenzweiche:
Von den Sub-Ausgängen gehst du dann auf die Leistungsstärkere Endstufe mithilfe eines XLR-Kabels.
Von den Top-Ausgängen gehst du auf die Leistungsschwächere Endstufe mithilfe dieser Kabel: klick
Die Signalführung ist komplett symmetrisch bis auf die XLR-Cinch-Verbindung!
Das Mischpult hat nämlich symmetrische Klinkenausgänge, daher der Stereoklinkenstecker an der Verbindung zur Frequenzweiche.
Nein, nur im 3-Wege Mono Modus wird nur einer der beiden XLR Eingänge genutzt.
Bei deiner Anwendung sollte die Weiche im 2-Wege Stereo Modus laufen.
Die beiden Ausgänge deines Mischers also an die beiden Eingänge der Weiche anschliessen.
Die beiden High-Outs der Weiche an eine deiner Endstufen, die Low-Outs an die Endstufe für die Bassboxen.
Y- Kabel brauchst du dazu nicht.
Was die Cinch Eingänge angeht: Ich habe noch keine halbwegs professionelle Endstufe im PA-Bereich mit ausschliesslich diesen Eingängen gesehen.
Asymmetrisch ist das auf jeden Fall und kann je nach Leitungslänge zu Einstreuungen führen. Außerdem ist es mit einem Pegelverlust verbunden.
