Schönen guten Tag allerseits,

vor 2 Jahren habe ich mich in meinem jugendlichen Leichtsinn an einen ML-Factory Gitarrenbausatz im PRS-Style gewagt. Beize und Lackierung hab ich damals soweit auch fertigbekommen, die gesamte Elektrik hat mich damals wie heute überfordert und ich hab das Projekt dann erstmal auf Eis gelegt, mangels Zeit wegen Umzugsstress usw. Jetzt habe ich Semesterferien und dachte, ich könnte die Zeit ja mal sinnvoll nutzen. Ich habe mir auch schon, wie in diesem Forum ja häufig empfohlen wird, den Seymour Duncan Schaltplan für meine Bestückung besorgt: http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=2h_1v_1t_3w .
Was ich habe:

Lötkolben;
Zeit;
Alles mögliche an Werkzeug;

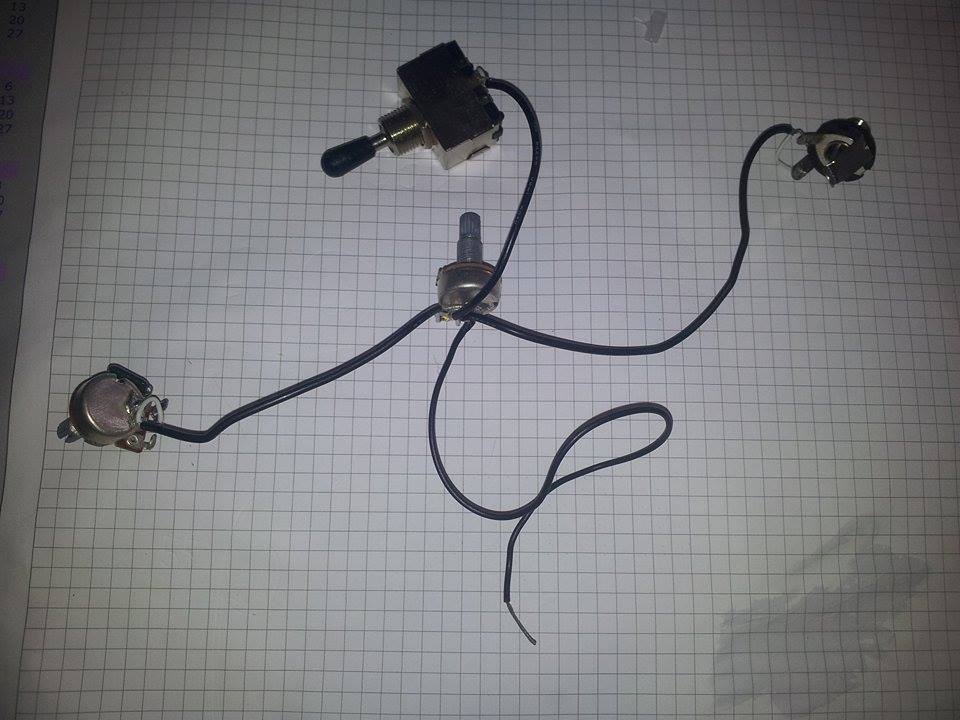

damals bereits zusammengelötet geliefert bekommen: 3 Way Toggle, 1 Volume + 1 Tone (keine Ahnung welcher davon welcher ist), Klinkenbuchse;
1 Gibson 57 Classic;

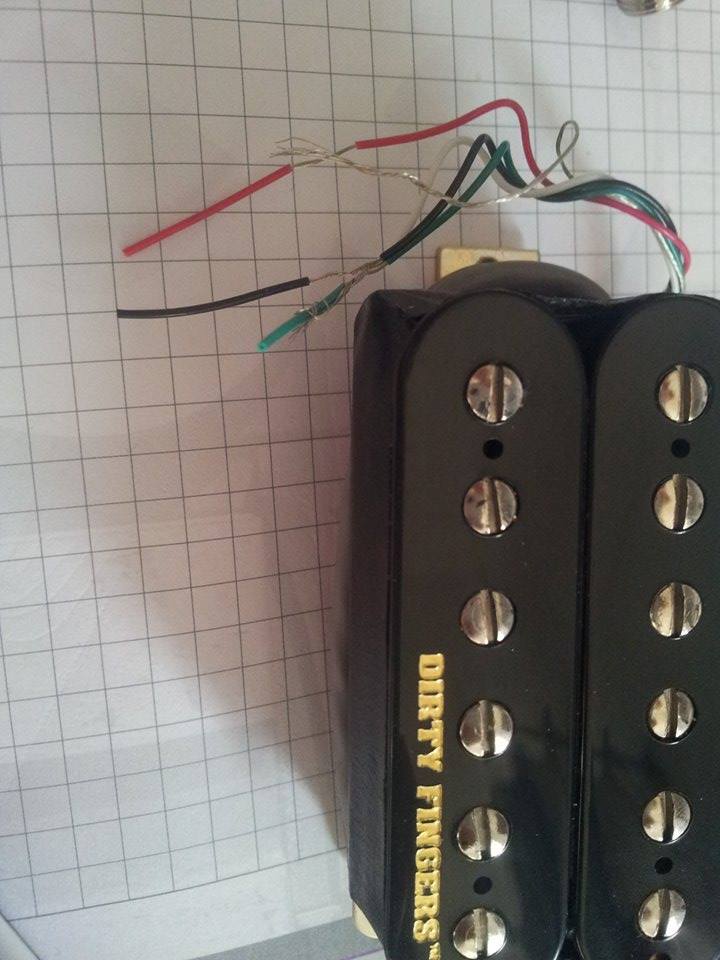

1 Gibson Dirty Fingers;
2 Noname Humbucker (mitgeliefert bekommen, sollen nicht verwendet werden);
Keine Anleitung von der ML-Factory Website:confused:;

Meine Probleme:
Ich habe nie zuvor gelötet, einen Schaltplan lesen können, Ahnung von Gitarrenschaltungen gehabt. Meine Bauteile entsprechen optisch und von der Verdrahtung nicht dem Seymour-Duncan Schema, ich habe keine Seymour-Duncan Humbucker.

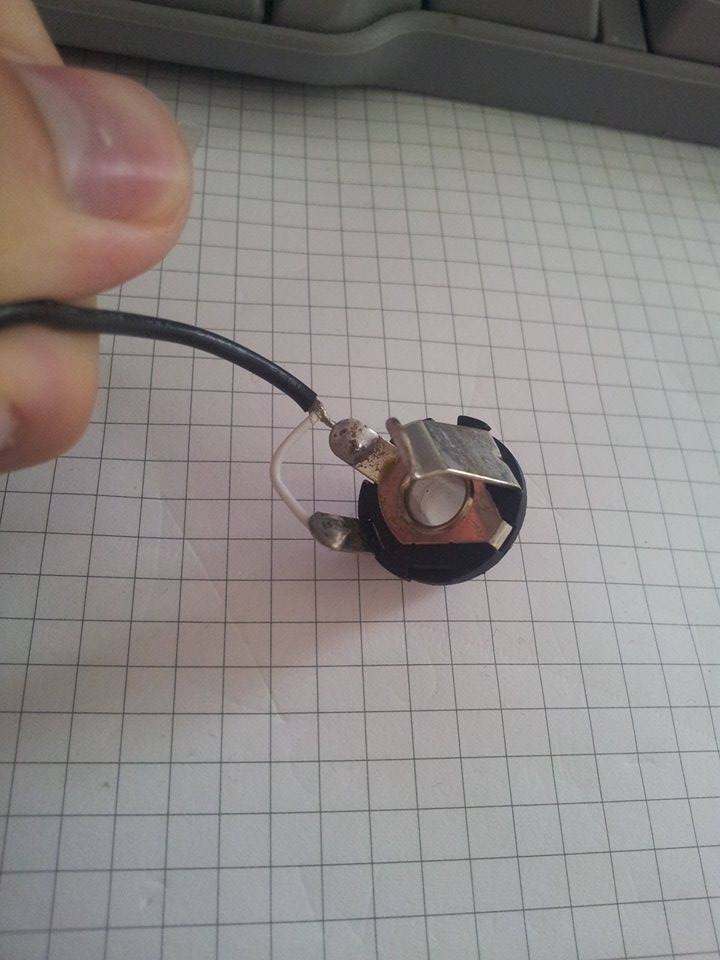

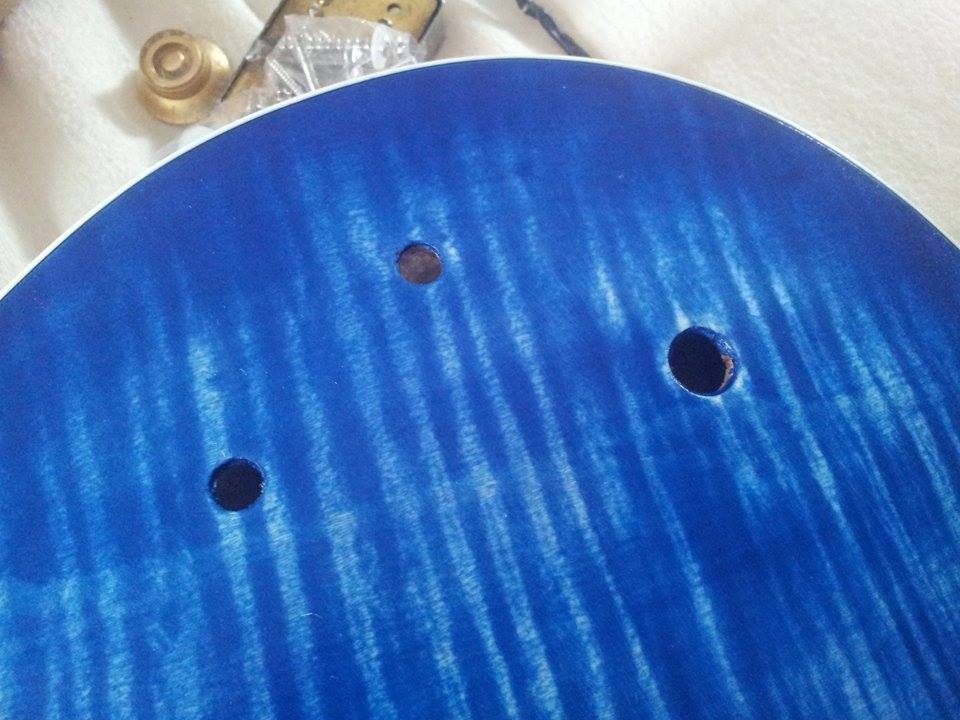

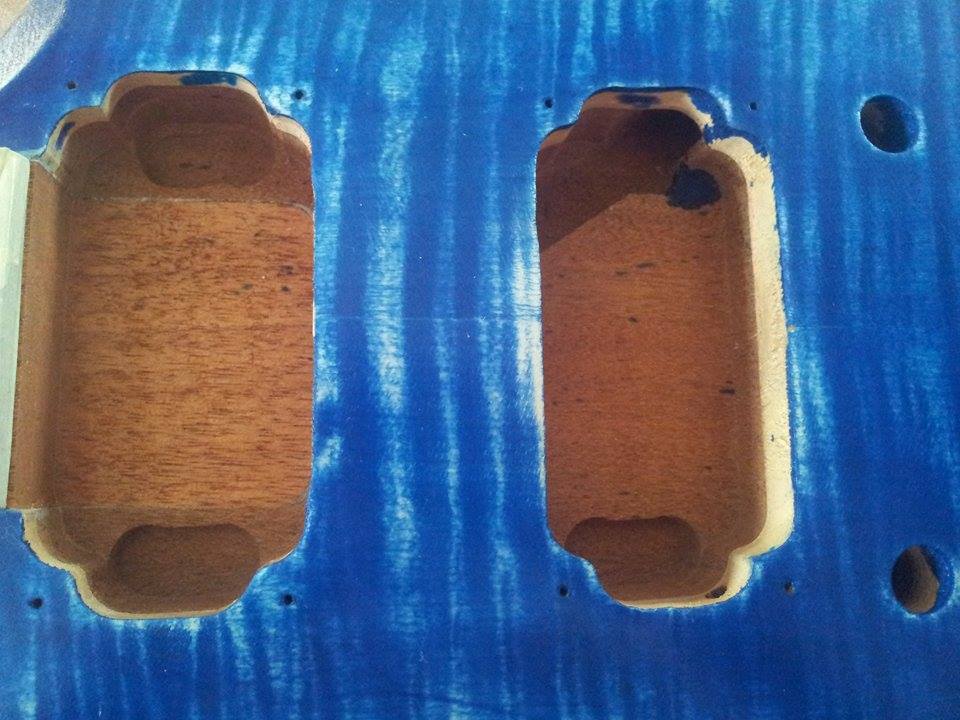

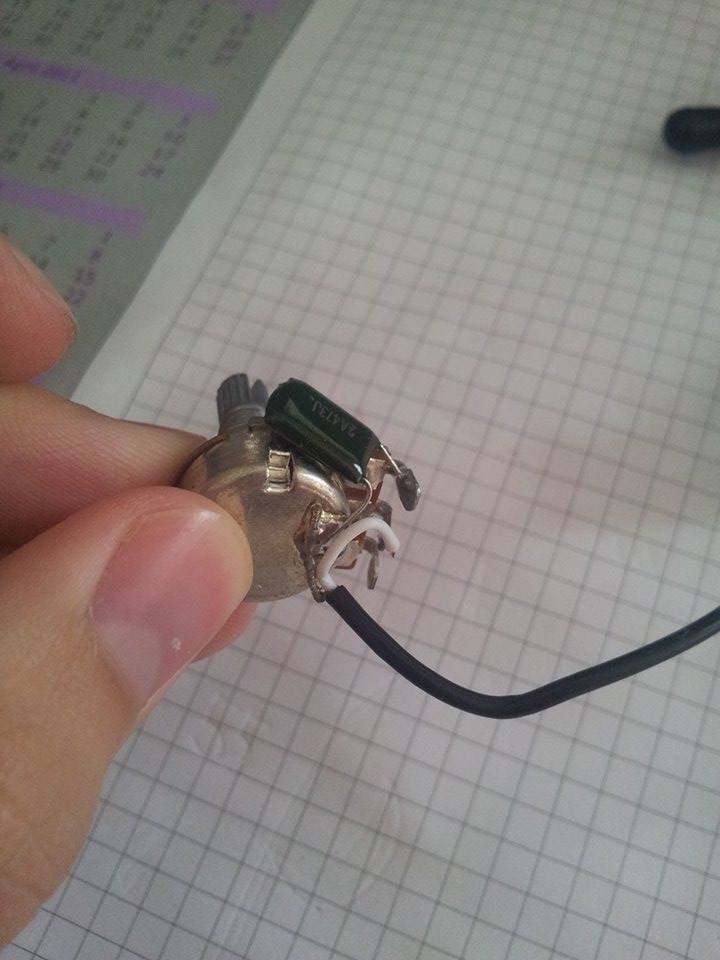

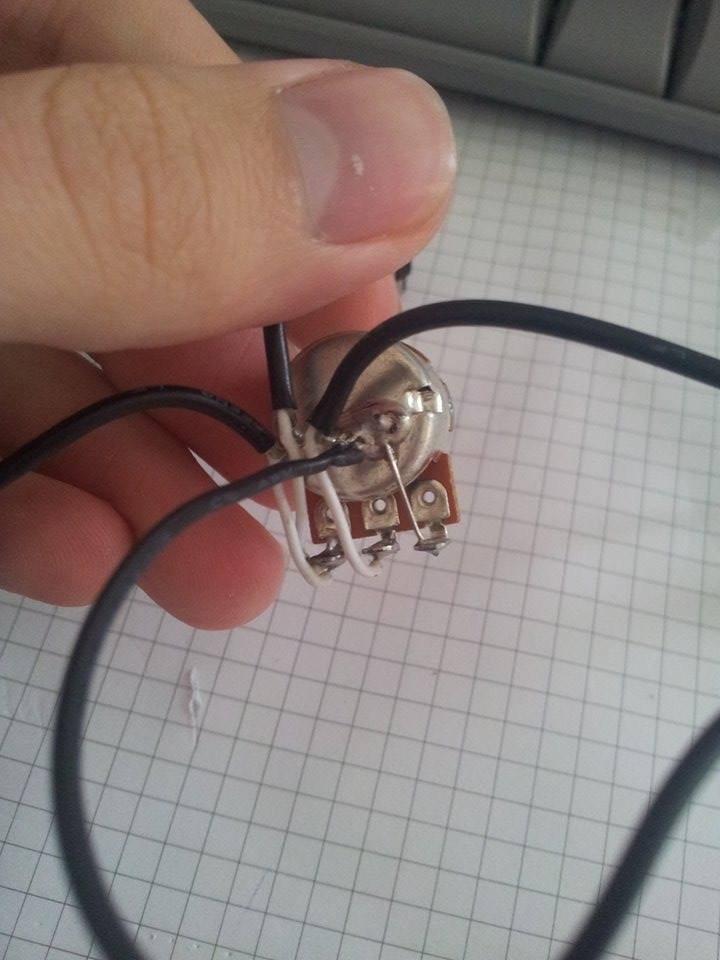

Fotos von den Teilen hänge ich an.
Ich weiß, dass ich mich damals mit dem Projekt übernommen habe, allerdings wäre es doch echt schade den ganzen Kram jetzt bei ebay zu verscherbeln/wegzuschmeißen, gel? Vor allem wollte mir mein Opa damals mit der Elektrik helfen, ist dann aber leider verstorben. Nunja, vielleicht erbarmt sich ja jemand, mir Anweisungen zu schreiben, wie ich das doch noch fertigbekommen kann.

Also ihr denkt euch jetzt wahrscheinlich "was ist das denn für ein depp?" aber das Risiko geh ich jetzt mal ein. Über Hilfe würde ich mich sehr freuen!

Beste Grüße,

JimmyPrice

- - - aktualisiert - - -

Edit: weitere Fotos

Eigenschaft


Anhänge

  • 10270028_760610957310410_1466943400_n.jpg
    88,6 KB · Aufrufe: 383
  • 10589777_760610793977093_976432840_n.jpg
    71,9 KB · Aufrufe: 387
  • 10609034_760610880643751_1064219528_n.jpg
    54,8 KB · Aufrufe: 332
  • 10609097_760610963977076_1232294896_n.jpg
    96,2 KB · Aufrufe: 378
  • 10621814_760610817310424_670416110_n.jpg
    60 KB · Aufrufe: 330
  • 10634288_760610823977090_1380123648_n.jpg
    54,8 KB · Aufrufe: 320
  • 10622051_760610977310408_2018061672_n.jpg
    83,5 KB · Aufrufe: 319
  • 10609006_760610780643761_1382411964_n.jpg
    69,9 KB · Aufrufe: 345
  • 10622065_760610907310415_1870411604_n.jpg
    85,2 KB · Aufrufe: 328
  • 10602998_760610850643754_1207051451_n.jpg
    64,4 KB · Aufrufe: 301
Hallo JimmyPrice,

schreib doch mal dazu, in welcher Stadt Du wohnst. Vielleicht wohnt ein freundlicher Löter in Deiner Nähe: Vor Ort helfen ist viel einfacher, als es hier zu erklären.

Viel Erfolg
Uwe.s.

Den Vorschlag von Uwe.s. finde ich noch am Besten:great: Wenn das nicht funktioniert können wir das ganze morgen mal Schritt für Schritt angehen:)

So guten Morgen erstmal!

Also das mit dem Löten ist eigentlich nicht das Problem, das kam vielleicht ein bisschen missverständlich rüber, da kann mir mein Vater schon bei helfen. Mir wäre schon einmal sehr geholfen, wenn mir jemand kurz diesen Schaltplan erklären könnte und wie ich ihn auf meine Komponenten übertrage. :)

Besten Gruß

Naja, was genau ist dir denn schleierhaft an dem Schema?
Ich finde das eigentlich ziemlich selbsterklärend :)

Also ich zähl das jetzt einfach mal auf:

- Ich weiß nicht welcher Poti für Tone und welcher für Volume ist
- Auf dem Diagramm ist der Switch sowohl mit dem Tone, als auch mit dem Volume verbunden, bei mir ist er aber nur an einen angelötet, muss ich den noch mit dem anderen Verbinden?
- Auf dem Diagramm sind beide Potis mit der Buchse verbunden, bei mir nur eins, muss ich die Buchse noch mit dem anderen verkabeln?

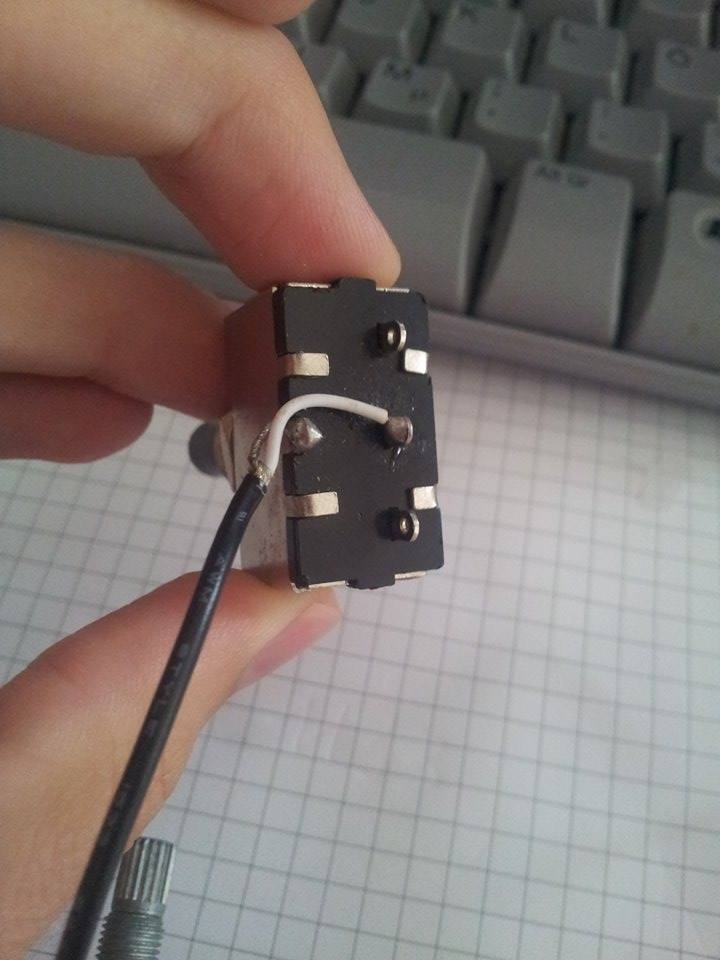

- Der Switch auf dem Diagramm hat 4 Anschlüsse, meiner nur drei (Die Kreise mit dem Loch drin sind die Anschlüsse, oder?)

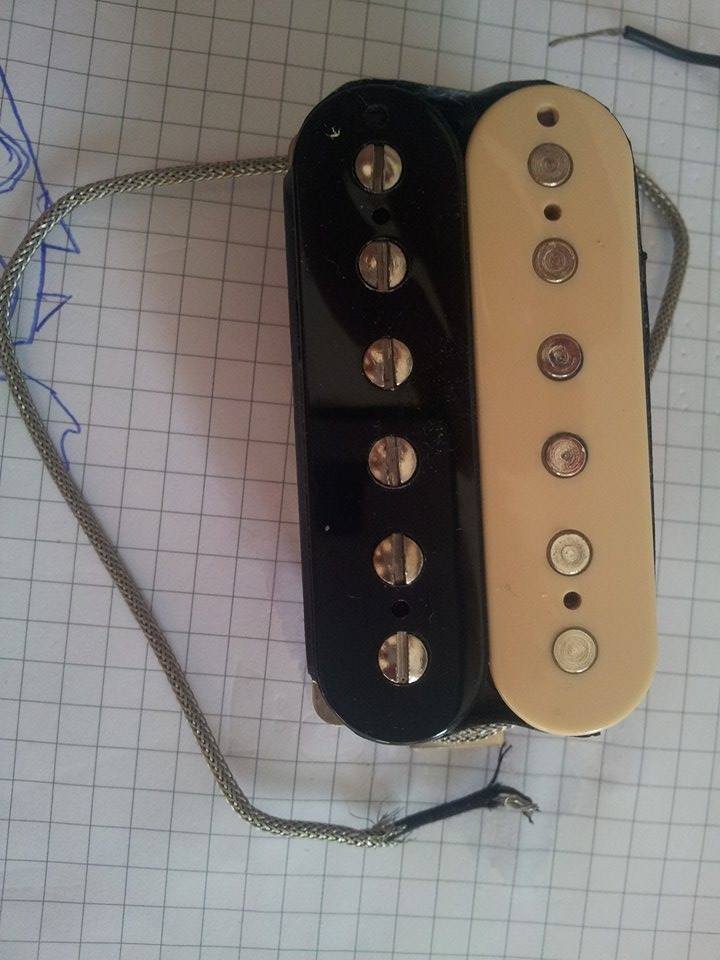

- Um die Farbcodes auf die Gibson Humbucker zu übertragen hab ich schon das hier gefunden (http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=color_codes), Problem: Der 57 Classic hat nur ein großes Kabel, statt viele Kleine?

Das ist erstmal das, was mir beim logischen Erschließungsversuch aufgefallen ist.

So meine Lieben, ich glaube ich habe einen wesentlichen Teil meiner Verwirrung aufgeklärt! :)

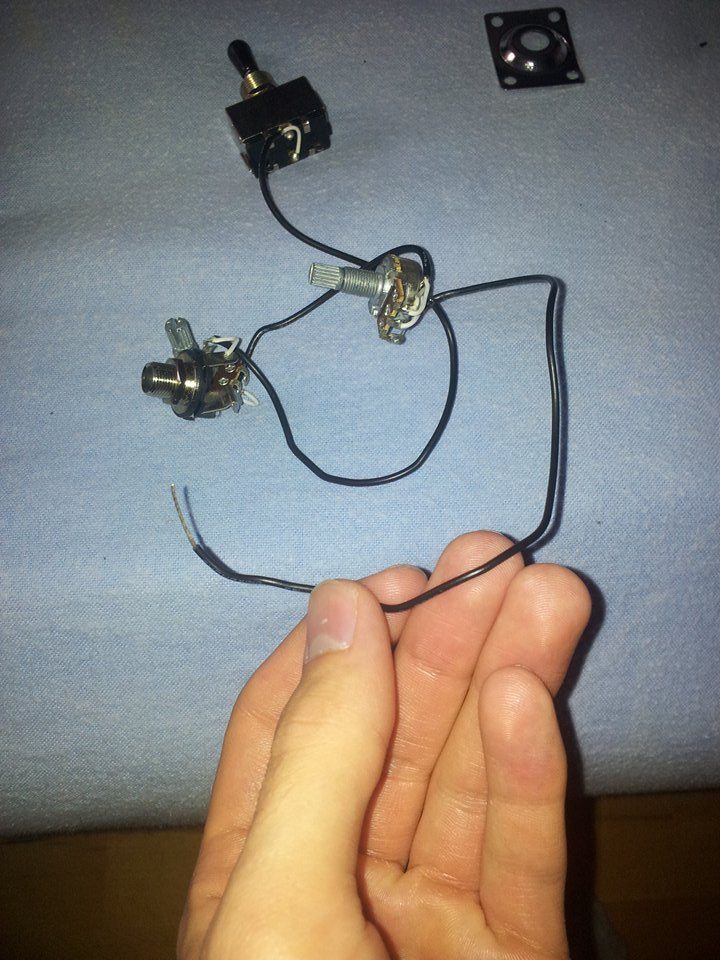

Ich habe nämlich entdeckt dass in den schwarzen Kabeln der vorverdrahteten Elektronik weiße und blanke Kabel verlaufen. Die blanken sind ja für die Masse, gel? Somit komme ich dem Seymour Duncan Diagramm schon um einiges näher. Ich hab mir jetzt überlegt, die mitgelieferten Tonabnehmer zunächst zu verwenden, damit ich, falls ich was kaputtmache, weniger Wert vernichte. Die Gibson kommen dann später zum Einsatz.
Witzigerweise habe ich hier ebenfalls einen Neck-Pickup mit nur zwei Kabeln und einen Bridge Pickup mit mehreren. Allerdings bedeutet das ja nur, dass ich ihn nicht Coil-Splitten kann, gel? Blank kommt auf den Volumepoti, Ummantelt an den Schalter, gel?
Also wenn da jetzt niemand Einsprüche äußert, werde ich es jedenfalls genau so verdrahten, ich gehe jetzt nämlich davon aus, dass meine Elektronik tatsächlich komplett vorverdrahtet ist.

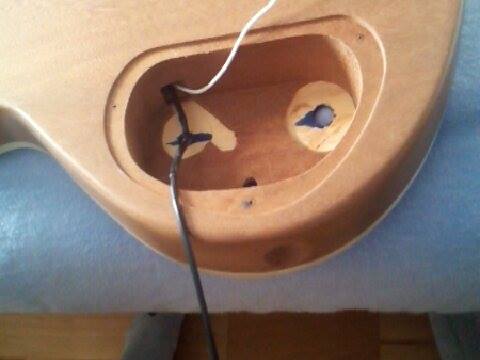

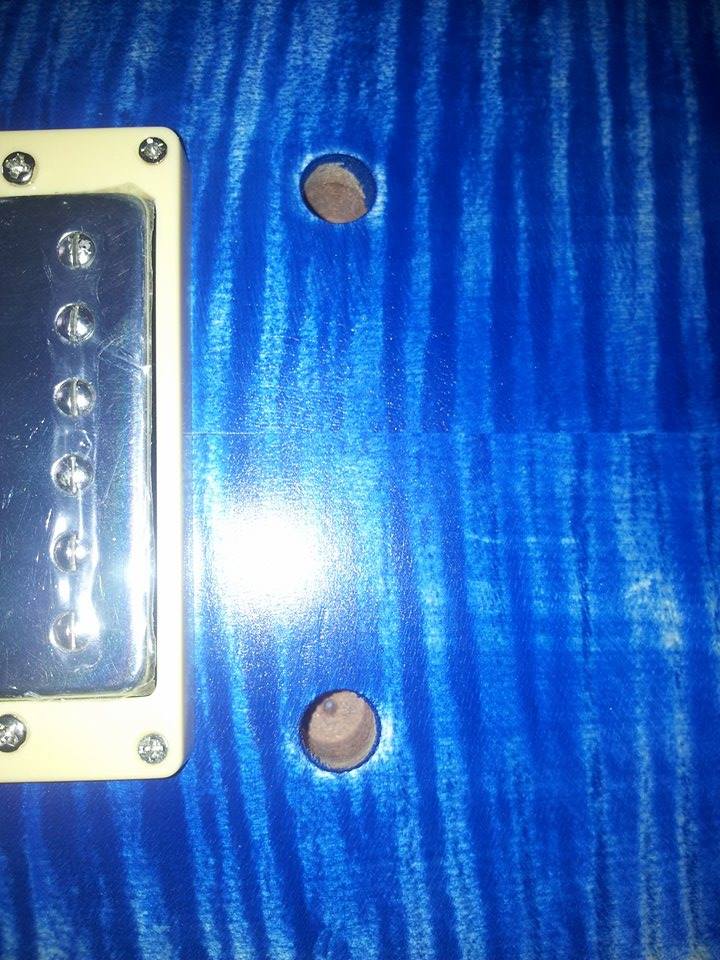

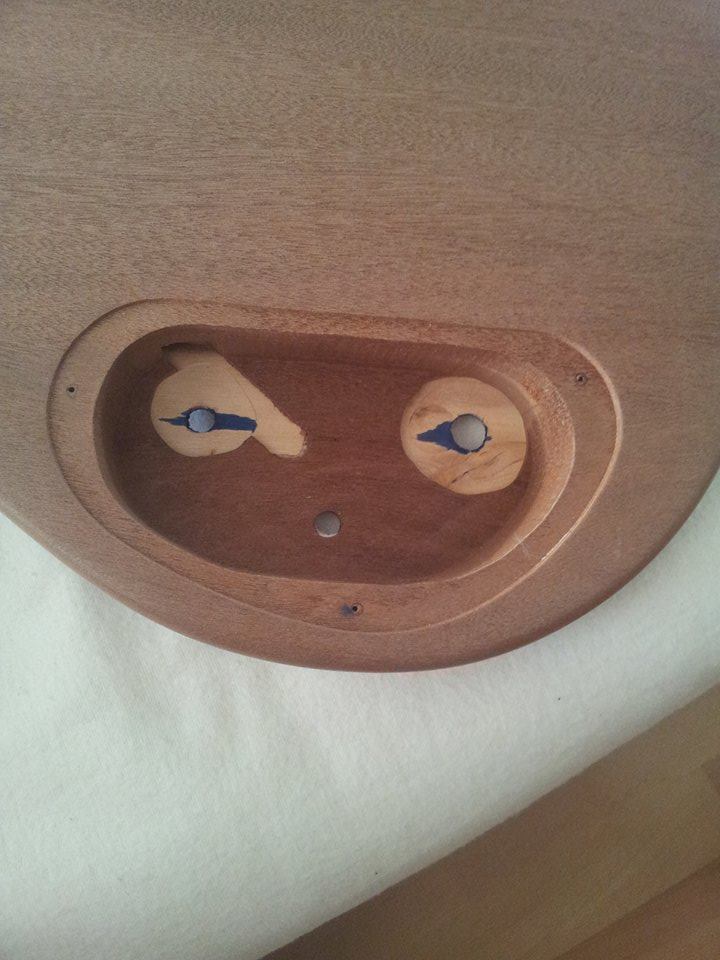

Einzige Frage, die bleibt: Auf dem Diagramm geht ein Kabel als Erdung ab zur Bridge, so ein Kabel habe ich (siehe Fotos) auch. Eine Bridge natürlich auch :D aber in meinem Korpus ist kein Kanal vom Eletronikfach zu den Fräsungen für die Brückenhalter angelegt :/ . Soll ich das Kabel nun woanders hinlegen oder noch einen Kanal bohren? Wenn ja, wie? Ich häng später mal Fotos an, um zu zeigen dass ich mir das schlecht vorstellen kann.

Viele Grüße und Danke für eure Hilfe,

JimmyPrice


Anhänge

  • 10589717_766328696738636_647251237_n.jpg
    123,8 KB · Aufrufe: 235
  • 10654122_766328706738635_1048924415_n.jpg
    114,4 KB · Aufrufe: 249
  • 10654124_766326873405485_497113204_n.jpg
    18 KB · Aufrufe: 247
