Hallo Zusammen,
in einem anderen thread hier habe ich Etwas über meine umgebaute Strat in eine "F"-Lead II geschrieben. Also nur 2 SC.

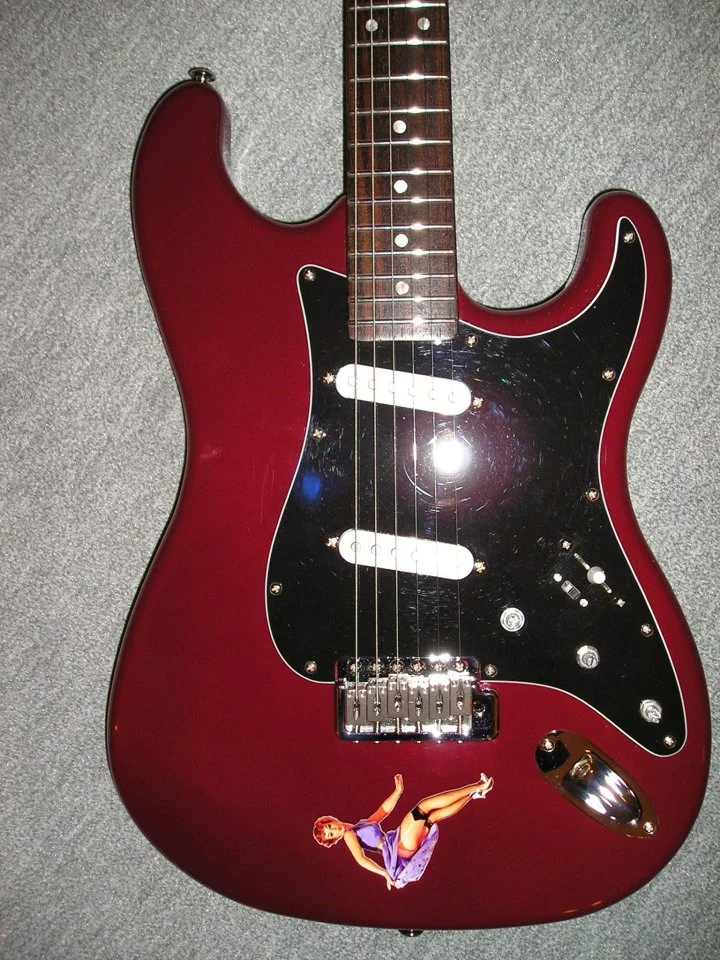

Hier das Foto:

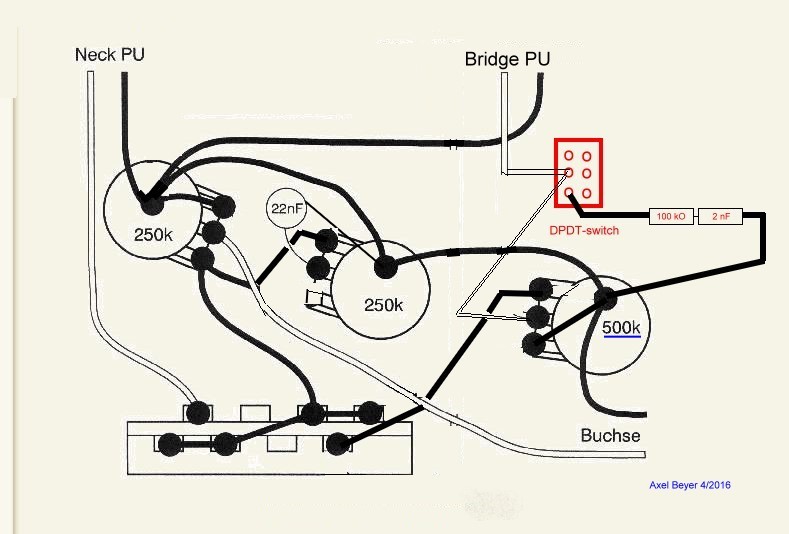

Als Plan habe ich den mod. Stratplan von Rockinger genommen. Hier meine Schaltung:
Es geht Alles soweit wunderbar, bis auf das Tone-Poti. 250 kOhm linear. Erst im letzten Viertel fängt die Tonregelung an. 3/4 des Regelweges sind im Grunde "tot". An was kann das liegen ? Etwa an dem 500 KOhm Poti wo lt. Rockinger das Masse-Kabel zur Buchse muss ? Auch sollte ein 500 kOhm Poti genommen werden. Bin für jeden Tipp dankbar. Glaube nicht, dass ein log. Poti das verbessert.
Verdrahtung:
1x Mastervolume
1x Mastertone
1x Sub-Volume für die Bridge -PU
3 way Teleschalter
1x Schiebeschalter als "Spratzel-Killer"
in einem anderen thread hier habe ich Etwas über meine umgebaute Strat in eine "F"-Lead II geschrieben. Also nur 2 SC.
Hier das Foto:
Als Plan habe ich den mod. Stratplan von Rockinger genommen. Hier meine Schaltung:
Es geht Alles soweit wunderbar, bis auf das Tone-Poti. 250 kOhm linear. Erst im letzten Viertel fängt die Tonregelung an. 3/4 des Regelweges sind im Grunde "tot". An was kann das liegen ? Etwa an dem 500 KOhm Poti wo lt. Rockinger das Masse-Kabel zur Buchse muss ? Auch sollte ein 500 kOhm Poti genommen werden. Bin für jeden Tipp dankbar. Glaube nicht, dass ein log. Poti das verbessert.
Verdrahtung:
1x Mastervolume
1x Mastertone
1x Sub-Volume für die Bridge -PU
3 way Teleschalter
1x Schiebeschalter als "Spratzel-Killer"
