Problem mit 4 Ausgängen bei Omnitronic PA-400

[schimmelchen]

Hi ihr,


ich hab mal eine Frage und hoffe, dass ihr mir bei der Lösung behilflich sein könnt.


Ich hab recht günstige eine gebrauchte Omnitronic PA-400 Endstufe erworben, und möchte damit meinen E-Bass auf einer 410 und einer 115 befeuern. Klar ist, das Vermutlich keine Endlösung, aber ist ja auch alles eine Frage des Geldes

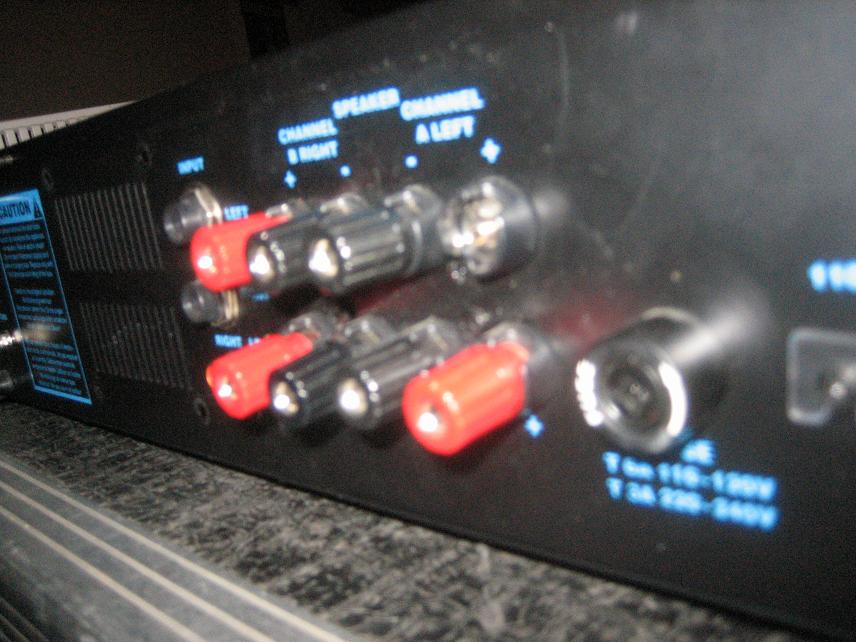

Folgendes Problem, die Endstufe hat ungewöhnlicher Weise 4 Ausgänge.


Meine Frage, sind die Ausgänge eh nur parallel geschaltet, also wäre es egal, oder Hat die Endstufe nicht 2x200 Watt, sondern 4x100 Watt?


Macht es also Sinn, jeweils 2 Kanäle zu Brücken, ist das egal oder ist das bei dieser Endstufe gleich ihr Todesurteil?

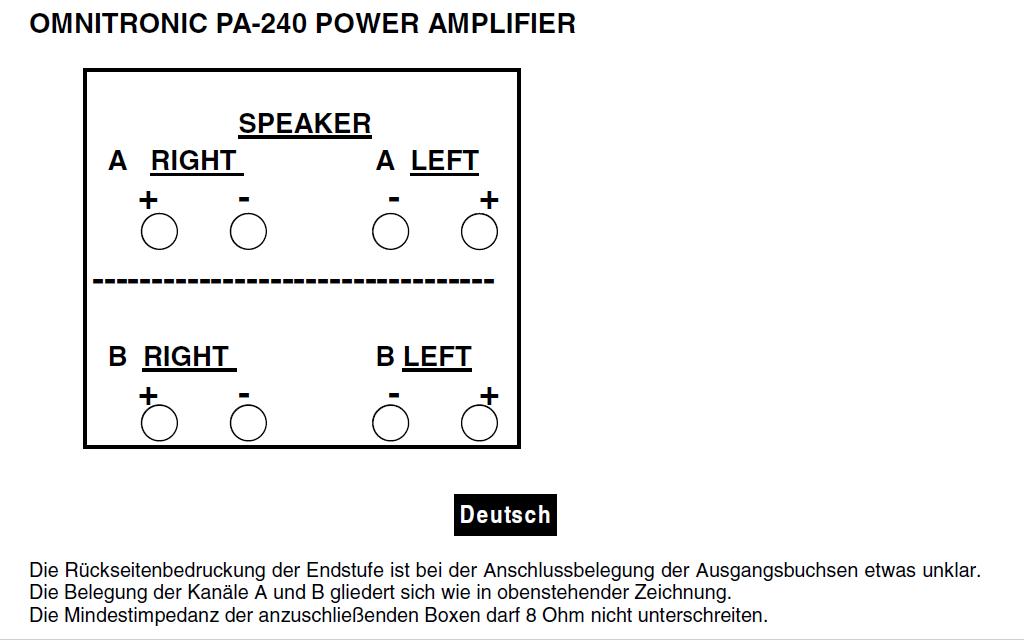

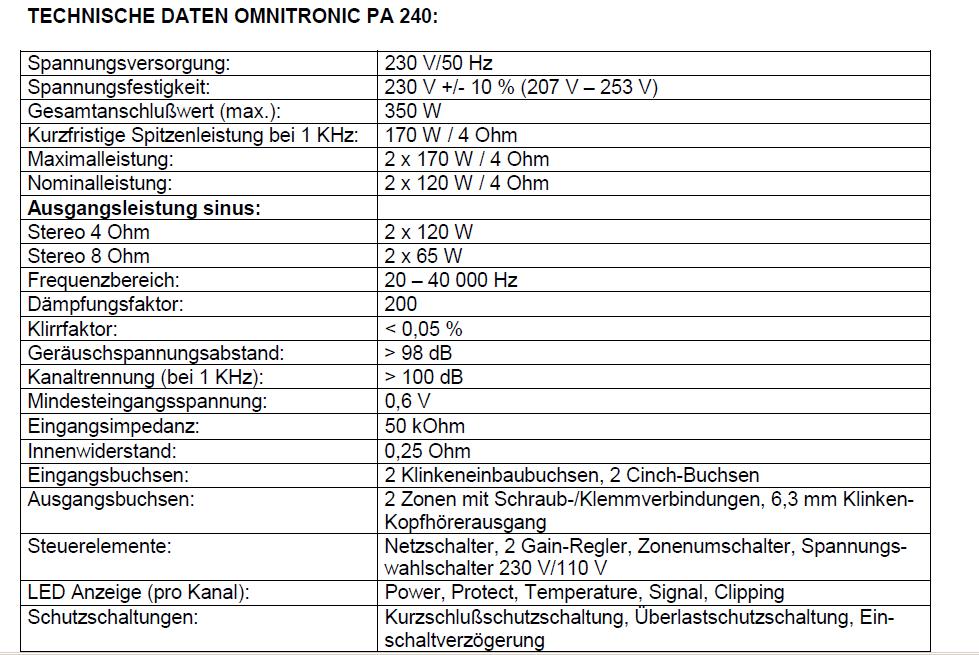

Auf der Suche nach der Bedienungsanleitung bin ich nur über Anleitung der PA-240 gestoßen, dem kleinen Bruder der PA-400, jedoch hat diese mir nicht weiter helfen können.


http://www2.produktinfo.conrad.com/...00680-an-01-de-Omnitronic_Endstufe_PA_240.pdf

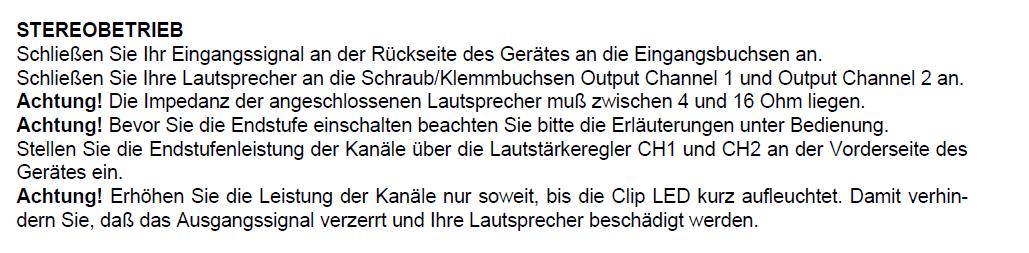

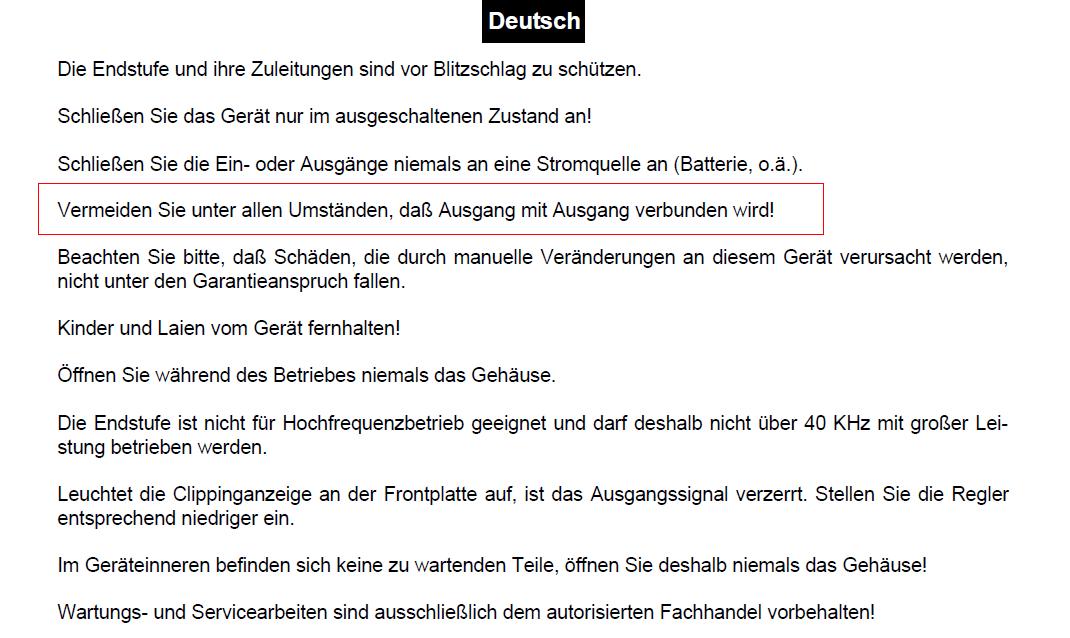

(Habe die „interessanten Stellen“ heraus kopiert.

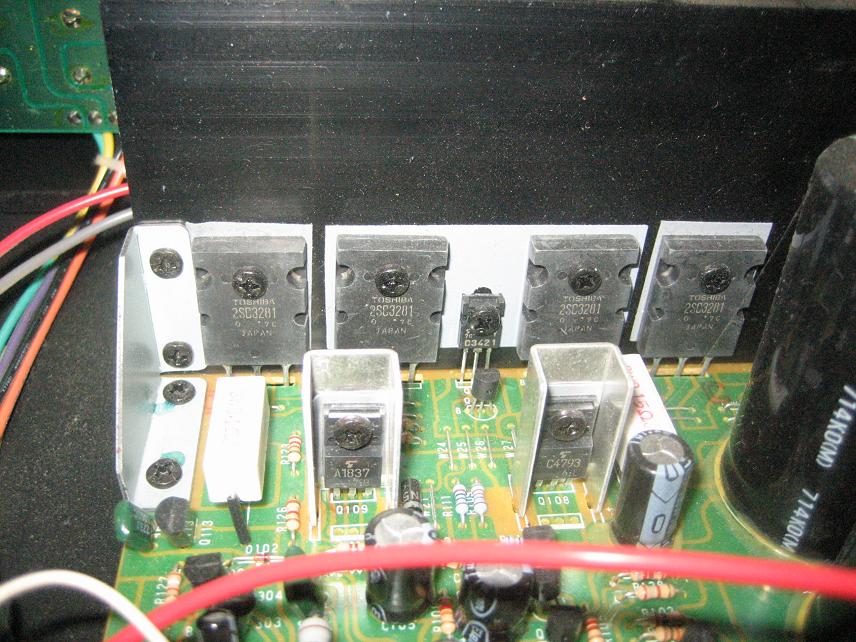

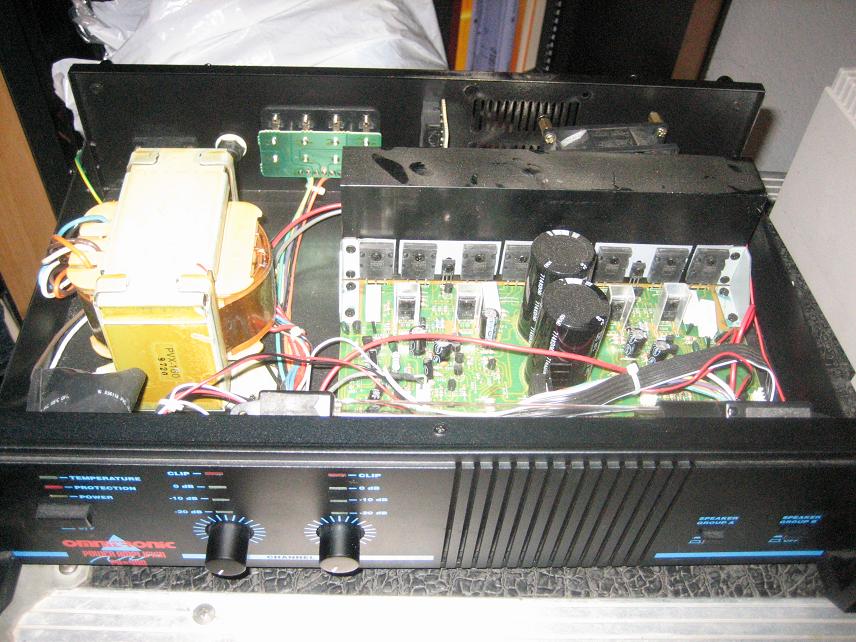

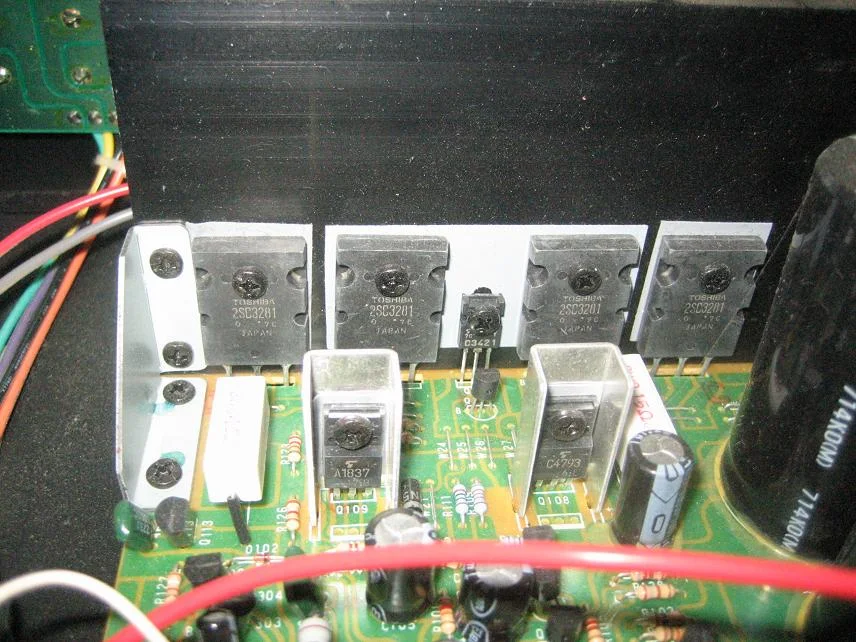

Ich habe dann mir noch einmal das Innere näher angesehen:

Da sind zu Finden:


8 x 2SC3281
NPN Power Transistor


ceo 200V
Ic 15A
Pc 150W




2 x A1837
PNP Transistor




und 2 x den Komplementär dazu:
2 x C7493
NPN Transistor




Kann mir jemand weiterhelfen?


Danke Phil



[Rockopa]

Da die Endstufe vorne nur zwei Potis hat gehe ich mal davon aus das es sich um eine Zweikanal Endstufe handelt.
Das jede Seite zwei Anschlüsse hat ist etwas ungewöhnlich.
Die Anschlüsse liegen sicher nur parallel.



[TobiasNiedenthal]

Guten Morgen,

erst einmal Glückwunsch zu diesem Oldtimer!
Die letzten Endstufen dieser Art haben wir vor etwa zehn Jahren verkauft. Es freut mich, dass entgegen manch böser Zunge immer noch welche im Umlauf sind.

Die PA-400 entspricht weitesgehend der PA-240, hat aber mehr Ausgangsleistung.

Wie bereits vermutet verfügt die Endstufe über zwei Abgriffe je Endstufenkanal und nicht etwa über vier Kanäle.
So können zwei Lautsprecherboxen je Kanal angeschlossen werden, ohne das Signal durch die erste Box schleifen zu müssen.
Moderne Endstufen haben hierzu meist Speaker-Buchsen plus Schraubklemmen - was technisch gesehen identisch ist.


Gruß aus Würzburg
