Pickup-Einbau HSS Strat - wie HB anlöten?

[Seb85]

Hallo,
ich baue mir grade neue Pickups in meine Strat. Mein erster Lötversuch.

Vorher war ein Single-Coil an der Bridge, den ich jetzt ersetzen möchte gegen einen Humbucker.

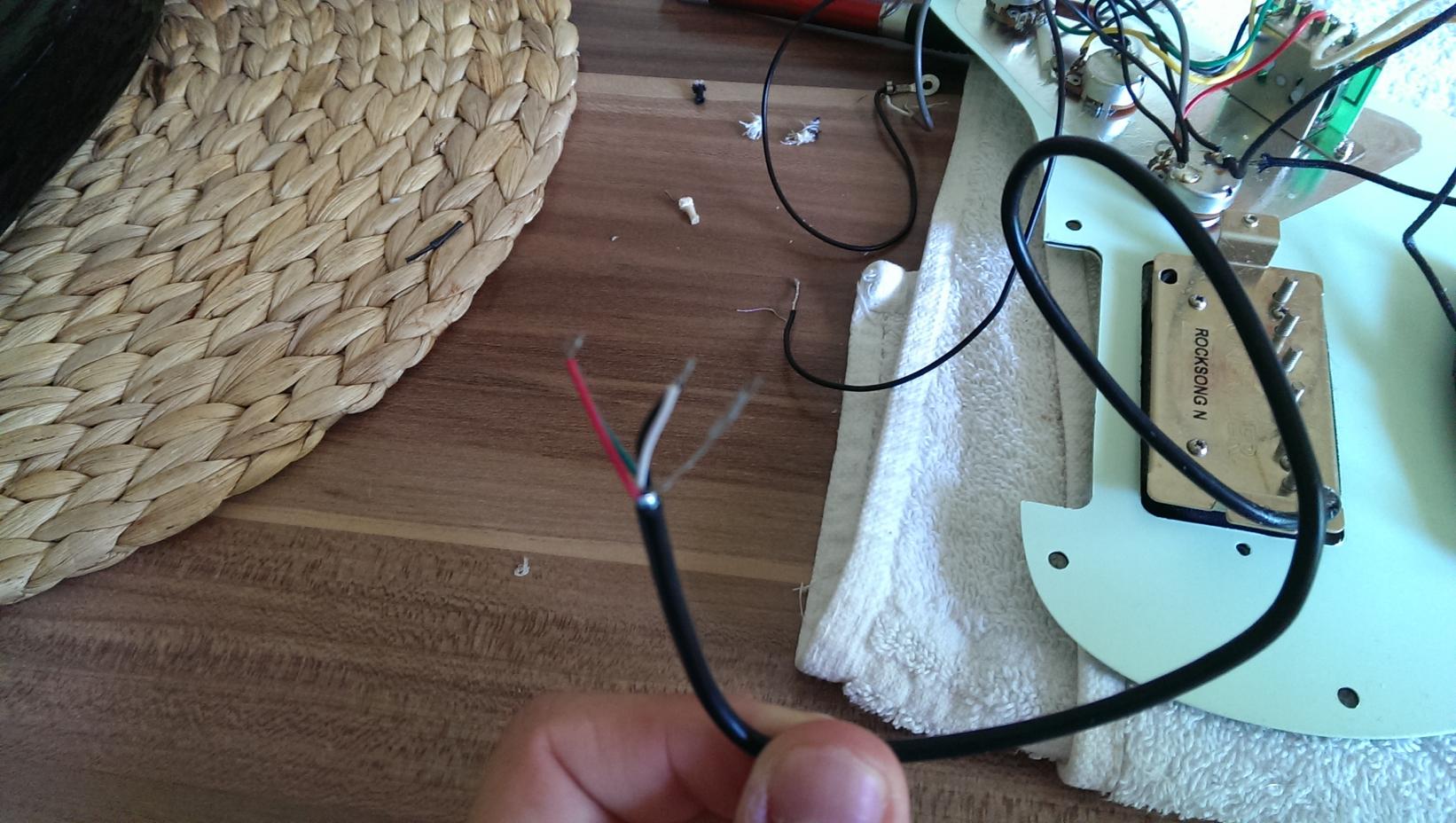

Aus diesem geht unten zu sehendes Kabel raus.

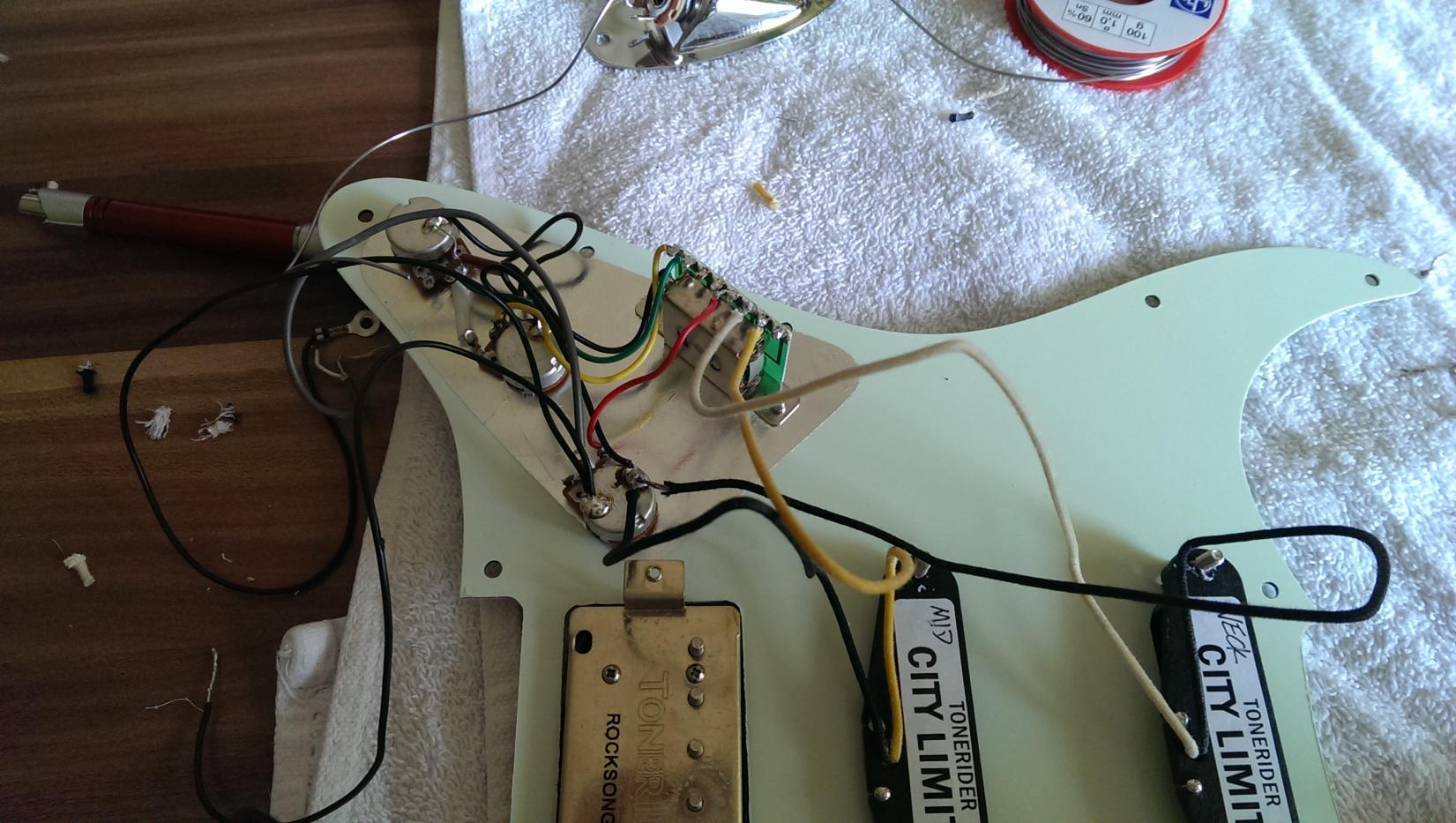

Der vorherige PU hatte 2 Kabel. Eins ging zur Masse, das andere an den rechten Pin des 5way-Switches auf unterem Bild.



Ich möchte kein Coil-Splitting o.ä. betreiben.

Hilfe!

Danke & Gruß
Seb



[Klaffi]

was ist das für ein Humbucker und sind schon Kabel des Humbuckers zusammengelötet?



[Seb85]

Es geht um einen Tonerider Rocksong Pickup.

Insgesamt gehen 5 Kabel aus dem Schlauch raus. Rot, Grün, Weiß, Schwarz und ein silbernes. Weiß und Schwarz sind zusammengelötet.

- - - Aktualisiert - - -

http://www.tonerider.com/images/pickups/wiring/Tonerider_4Cond.pdf

Hier ist auch ein Wiring Plan. Irgendwie bin ich jedoch grade planlos da ich nicht weiß wie ichs auf ne Strat übertragen soll.



[Klaffi]

Schwarz und weiss zusammenlassen und isolieren (Klebebend, Schrumpfschlauch oder so), grün an Masse (an einem Potigehäuse zB), und rot an den Schalter - dort wo der alte Pickup war.



[Mike Stryder]

Silber muss doch auch auf Masse !?!



[Klaffi]

Richtig, das war zu offensichtlich - drum nicht dran gedacht!
