Olp mm1 wire plan

[PlantaS]

Hallo,

ich probiere zur Zeit meine Olp mm1 wieder hin zu bekommen. Ich habe die Elektronik, nach Plan, neu verlötet, aber alles was ich bekomme ist ein Brummen. Auch die Switch oder Volume Stellung scheint egal zu sein.
Ebenfalls ein Pick Up kompletz ab zu löten bringt keine wirkliche Veränderung.

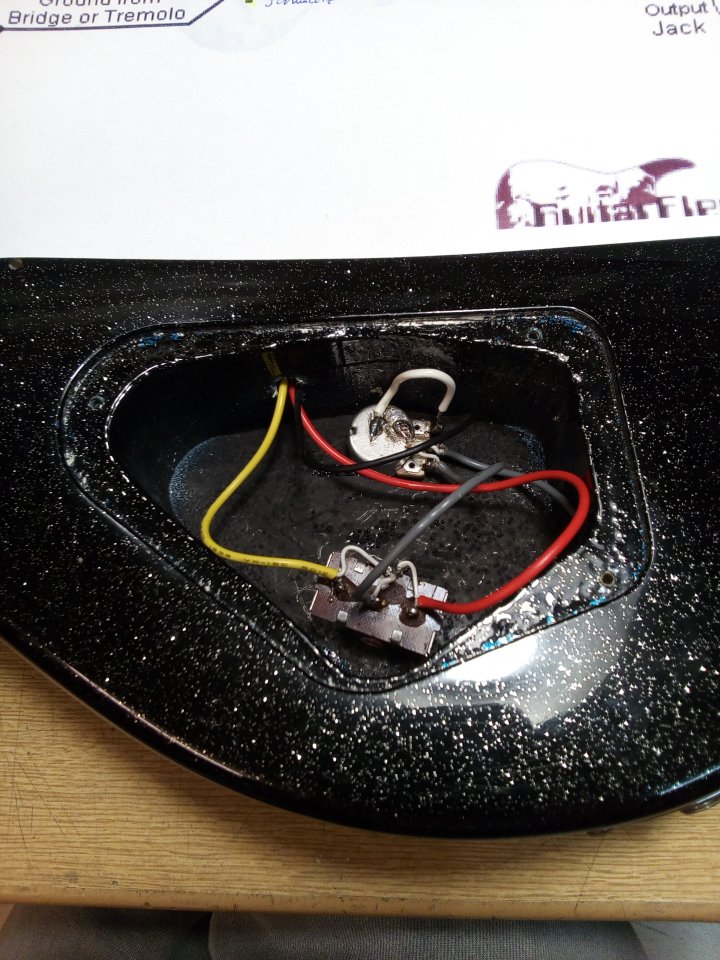

Vielleicht findet über das Bild einer den Fehler, oder hat selbst eine mm1 und kann ein Bild von der Elektrik posten, da man im Internet leider auch nichts findet.

Danke.



[murle1]

Ich kenne den Farbcode Deiner PU's nicht. Aber nach Deiner Beschreibung können nur die Kabel der PU's vertauscht sein, das Du die Heißen an Masse des Schalters, und die Massen an die Schaltkontakte gelötet hat? Eine andere Möglichkeit kann es NICHT sein! Der Rest der Miniverdrahtung sieht richtig aus...



[PlantaS]

Die Kabel waren alle vertauscht, ja. Als ich das mal verstanden habe konnte ich alles ohne Probleme umlöten. Allerdings ist es bei meinen PU's speziell nicht so, auch wenn es bei anderen der Fall ist.

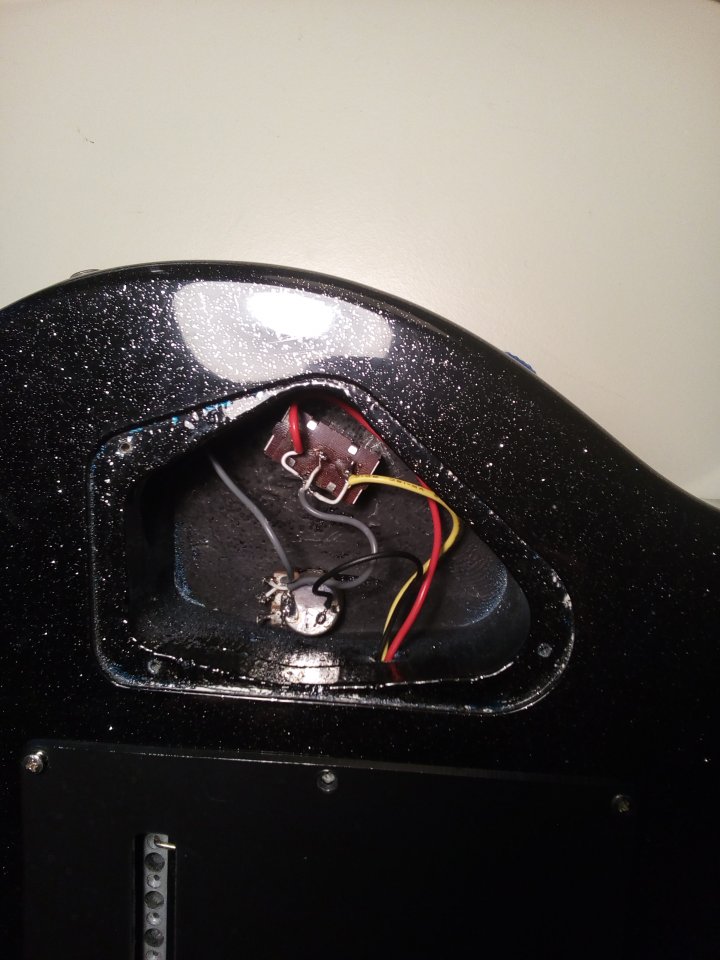

Es funktioniert alles wieder einwandfrei. Ich habe noch ein Bild angehängt, damit mal ein Olp mm1 Wire Bild im Internet zu finden ist.



[Gast 2356]

Das war mal sehr kreativ verkabelt, den Schirm auf Phase und den abgeschirmten Leiter jeweils auf Masse.
Sorry, dass ich gestern nicht geschaut habe.
