Neuer Schalter für Budda BudWah, wie verlöten?

[dubbel]

Ich hab günstig ein Budda BudWah ergattert, u.a. so billig, weil der 3PDT Schalter nicht funktioniert.

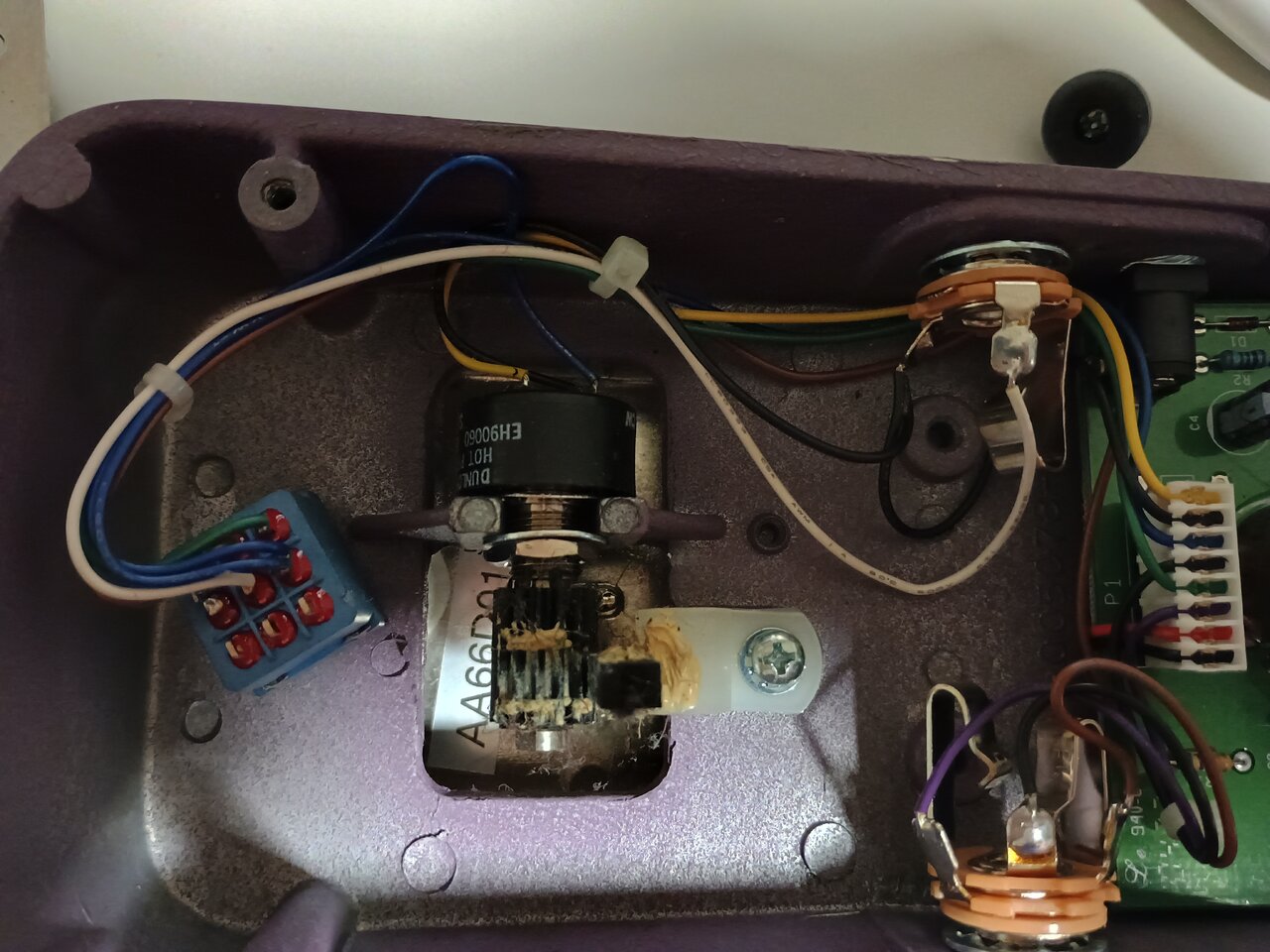

Stellt sich raus, dass da ein Vandale am Werk gewesen sein muss - sieht furchtbar aus, ein Kabel hängt in der Luft, und alles mit Heisskleber vollgeschmiert.
Ich hab keine Ahnung, wie der Schalter verlötet wird, aber ich hab auch kein Schaltbild für das BudWah gefunden.

Kann mir da jemand helfen? - Danke!



[boisdelac]

Laut Internet-Roumors soll das Budda ein Clone des Vox-Wahs sein, das zusätzlich einen Eingangsbuffer hat, aber true Bypass im ausgeschalteten Zustand sein soll ...

Schau mal in den Link, da ist ein Bild von einem offenen Vox. Vielleicht kannst Du Ähnlichkeiten erkennen.

ElectroSmash - Vox V847 Analysis

The Wah-Wah Effect, Vox V847 Circuit, Frequency Response, V847 Layout, Circuit Bias, Vox V847 Components Part List / Bill of Materials., Input Stage, Gain, Vox V847 Input Impedance, Output Stage, Output impedance, How the Wah-Wah works, Vox V847 Wah Modif

www.electrosmash.com



[captaincoconut]

Im Grunde genommen ist es ganz simpel, du musst nur vier Leitungen finden:
1. Eingangsklinkenbuchse
2. Ausgangsklinkenbuchse
3. Eingang der Effektplatine
4. Ausgang der Effektplatine

Dann verdrahtest du dir das idealerweise so (es gibt auch andere Möglichkeiten einen True Bypass zu realisieren, aber in dieser Variante wird im AUS-Zustand der Eingang der Effektschaltung auf Masse gezogen, was eventuellen Schaltgeräuschen vorbeugt):



[dubbel]

Laut Internet-Roumors soll das Budda ein Clone des Vox-Wahs sein

Guter Tip, Danke!

Dann verdrahtest du dir das idealerweise so

Danke.

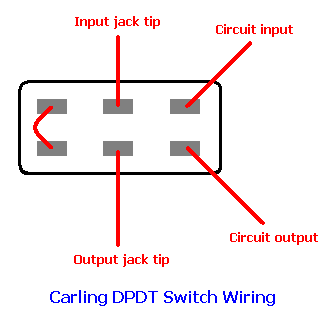

Ich hab das hier gefunden (also ohne Masse),

beim 3PDT lasse ich dann einfach eine Reihe frei, oder?

Ich kann ja mal beides testen...



[les_paule]

vielleicht hilft dir das ein wenig



[dubbel]
