Neue Pickups mit anderer Schaltung

[stratula]

Hallo Leute,
habe eine Tokai Love Rock II und die hat 2 Hunbucker mit nur 1x Volume und 1x Tone Poti und natürlich 3-Way Toggle Switch. Beide Potis haben Push/Pull fürs Coilsplitting.
Ich brauch aber kein Coilsplitting und hab nun folgendes Material was in die LoveRock soll:

2x CTS 500K Potis
1x Bummblebee Capacitor .022mfd/400vdc
2x Gibson Burstbucker Pu's (2 Conductor)
1x 3-Way Toggle Switsch

Bei dem Upgrade-Kit war auch eine Seite mit Wiring Diagram nur trift leider keins davon die Konstelation meiner LoveRock.

Link zum Wiring Diagram aus Upgrade-Kit:

http://www.apriliaforum.net/membersites/peppi/wiring.jpg

Kann mir da vieleicht jemand einen Verdrahtungsplan aufzeichnen....

danke

gruss
stefan



[stratula]

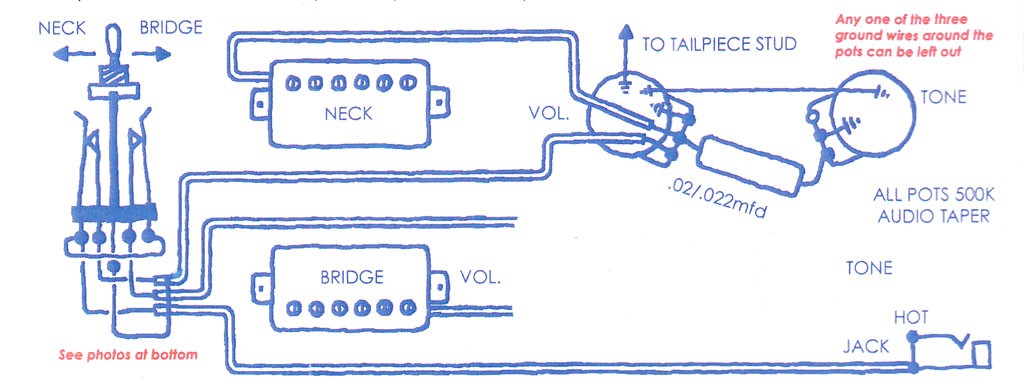

..hab mal das was ich nicht hab aus dem Diagram entfernt damit es vieleicht verständlicher ist. Kann ich denn wohl den Birdge Pu nun einfach mit an die Kontaktstellen vom Neck Pu löten oder geht das dann nicht?



[GitAmateur]

Ich gehe mal davon aus, daß Du folgende Verschaltung realisieren willst:
2 x Humbucker, 1 x Vol, 1 x Tone, 1 x Toggle.
Wenn ja, mach es so, wie auf folgendem Verdrahtungsplan:
http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=2h_1v_1t_3w
Da Deine PUs von Gibson sind, dürfte die Farbbelegung anders sein. Diese kannst Du anhand dieser Vergleichsliste aber entsprechend zuordnen:
http://www.rockinger.com/index.php?page=ROC_Workshop_Humbucker (runterscrollen bis zur Vergleichstabelle)

Gruß
Andy

Nachtrag:
Hier findest Du alle möglichen Schaltungsvarianten: http://www.seymourduncan.com/support/wiring-diagrams/
