Nächster Eigenbau. ESP Eclipse Verschnitt

[ibanezplayer]

Hallo zusammen,

mein letztes Projekt ist noch nichtmal fertig da fange ich schon das nächste an.
Es soll einer ESP Eclipse nachempfunden werden, allerdings mit im Detail deutlichen Unterschieden.
Hier erstmal eine Übersicht der Specs:

Body: Kaya Mahagoni, einteilig

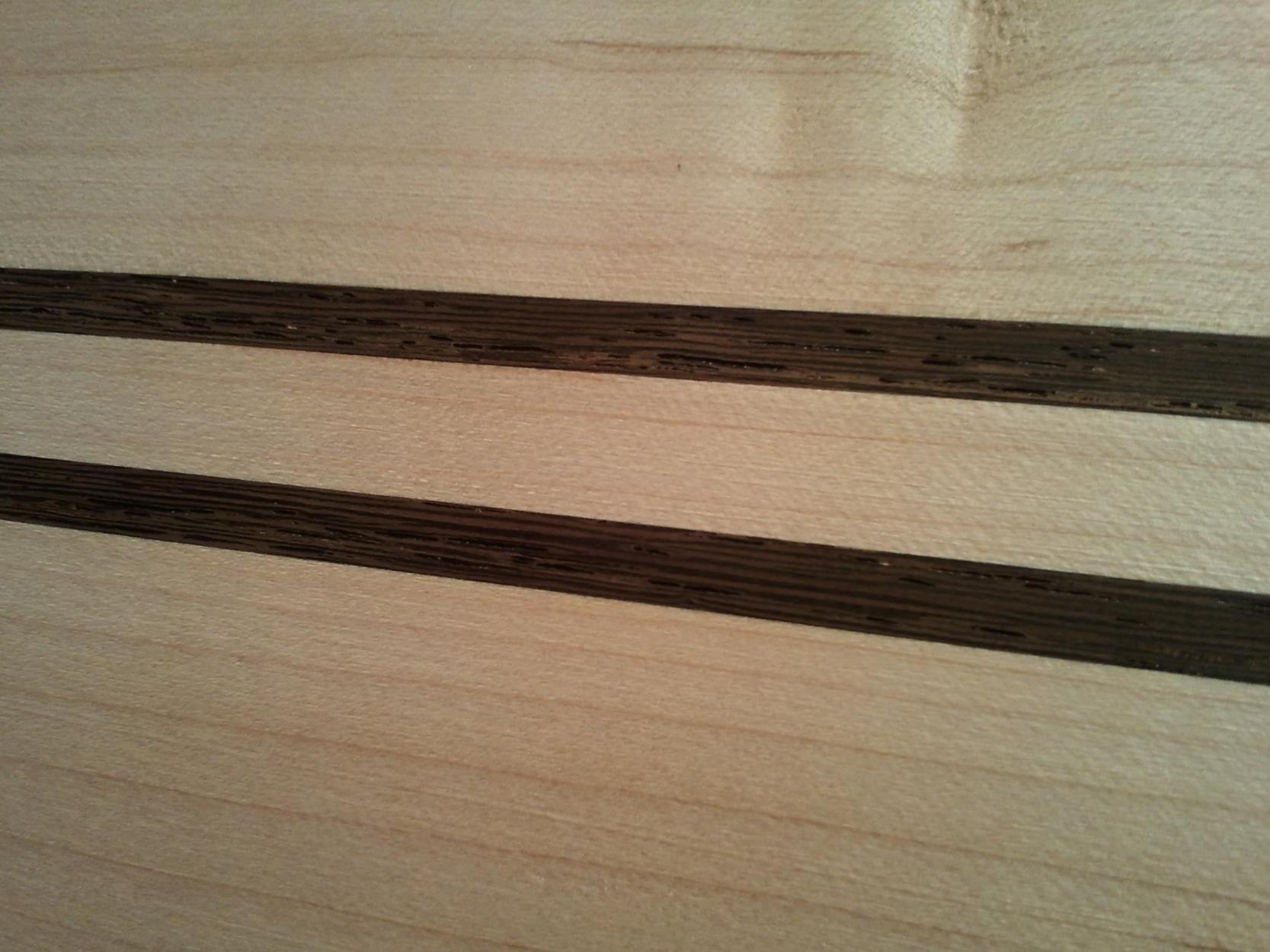

Hals 5 teilig, Ahorn mit Wenge Streifen
Griffbrett: Ebenholz mit 24 Jumbo Bünden, Perlmutt Offset Dots
Mensur: 628mm (Les Paul)
Decke: 5A Quilted Maple Top, bookmatched (7,5mm), Flat Top
Pickups: H-H (Seymour Duncan SH-4 am Steg & Seymour Duncan SH-2 am Hals)
Elektronik: 1 Volume, 1 Tone, 3 Way Toggle, Miniswitch zum Splitten der Humbucker
Kopfplatte: ESP Eclipse 3r, 3l, Matching Headstock (Quilted Maple Furnier)
Hardware: Hardtail Bridge
http://home.comcast.net/~guitarheads/hardtailB.jpg
Sperzel Trimlok Mechaniken,
Satin Black
Finish: Black Cherry, Naturbinding am Body, Hochglanz lackiert

Soweit erstmal zu den Specs. Alles ist soweit bestellt bis auf Pickups und Mechaniken.

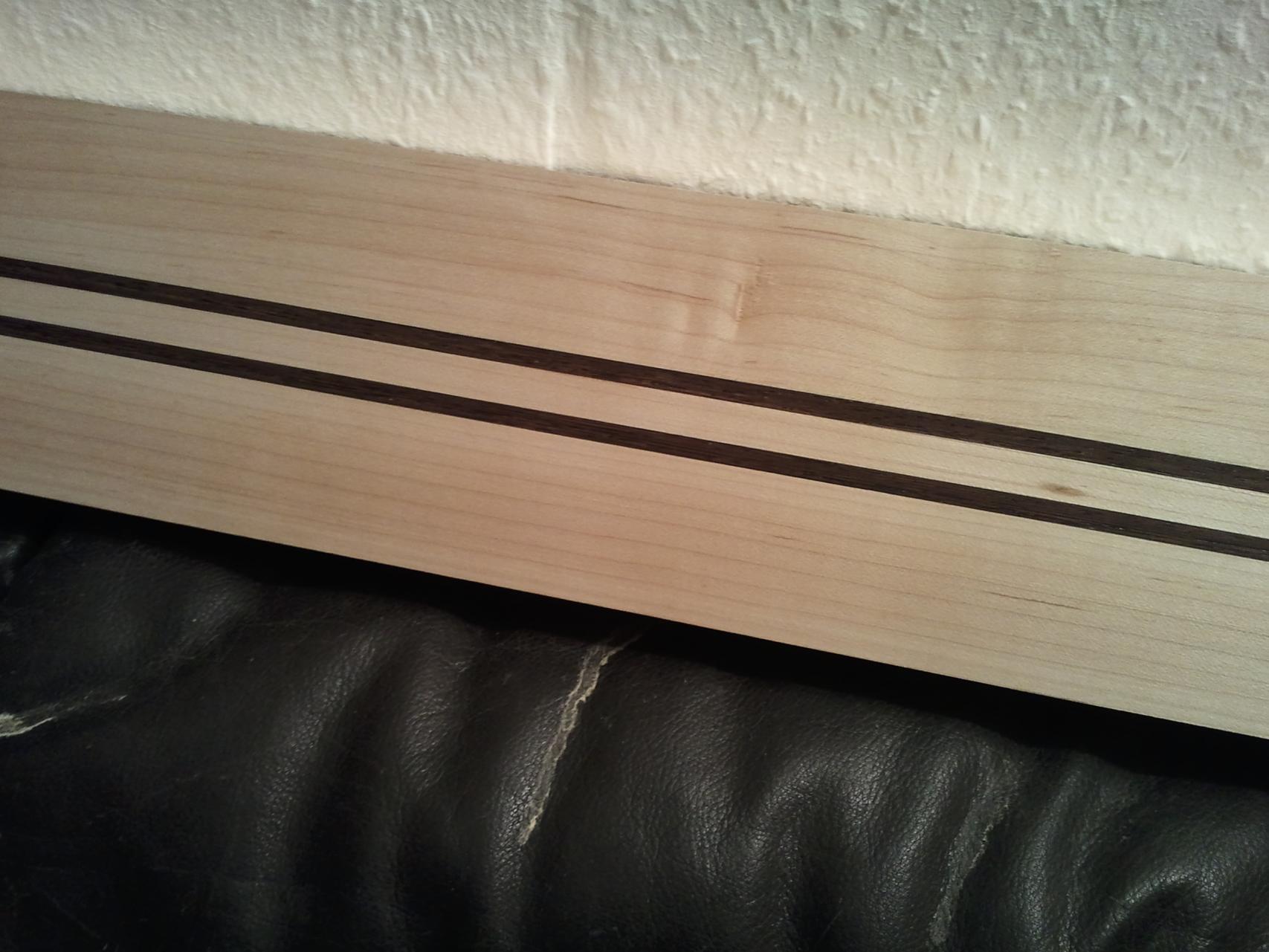

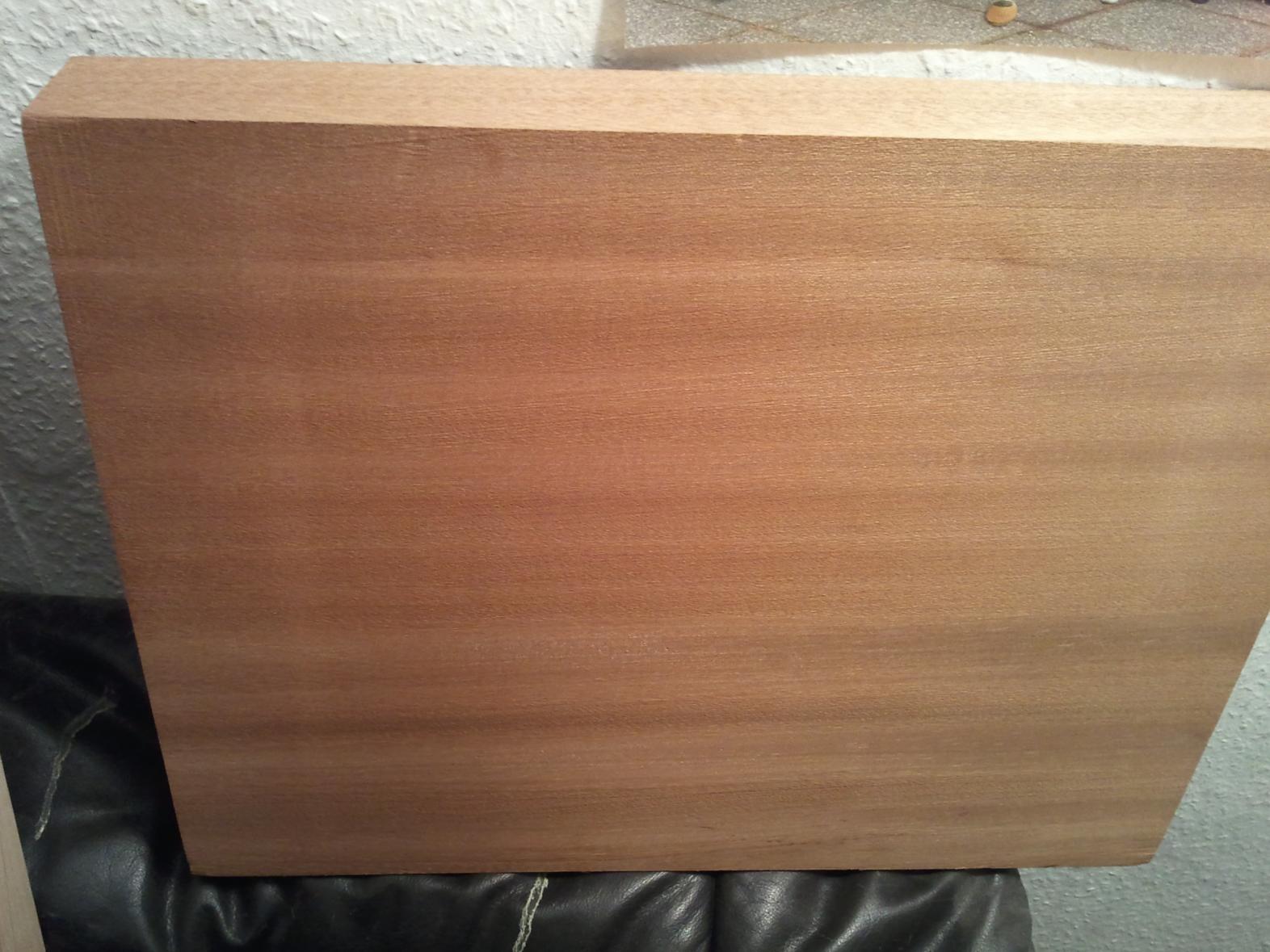

Halsrohling und Bodyrohling sind schon eingetroffen.

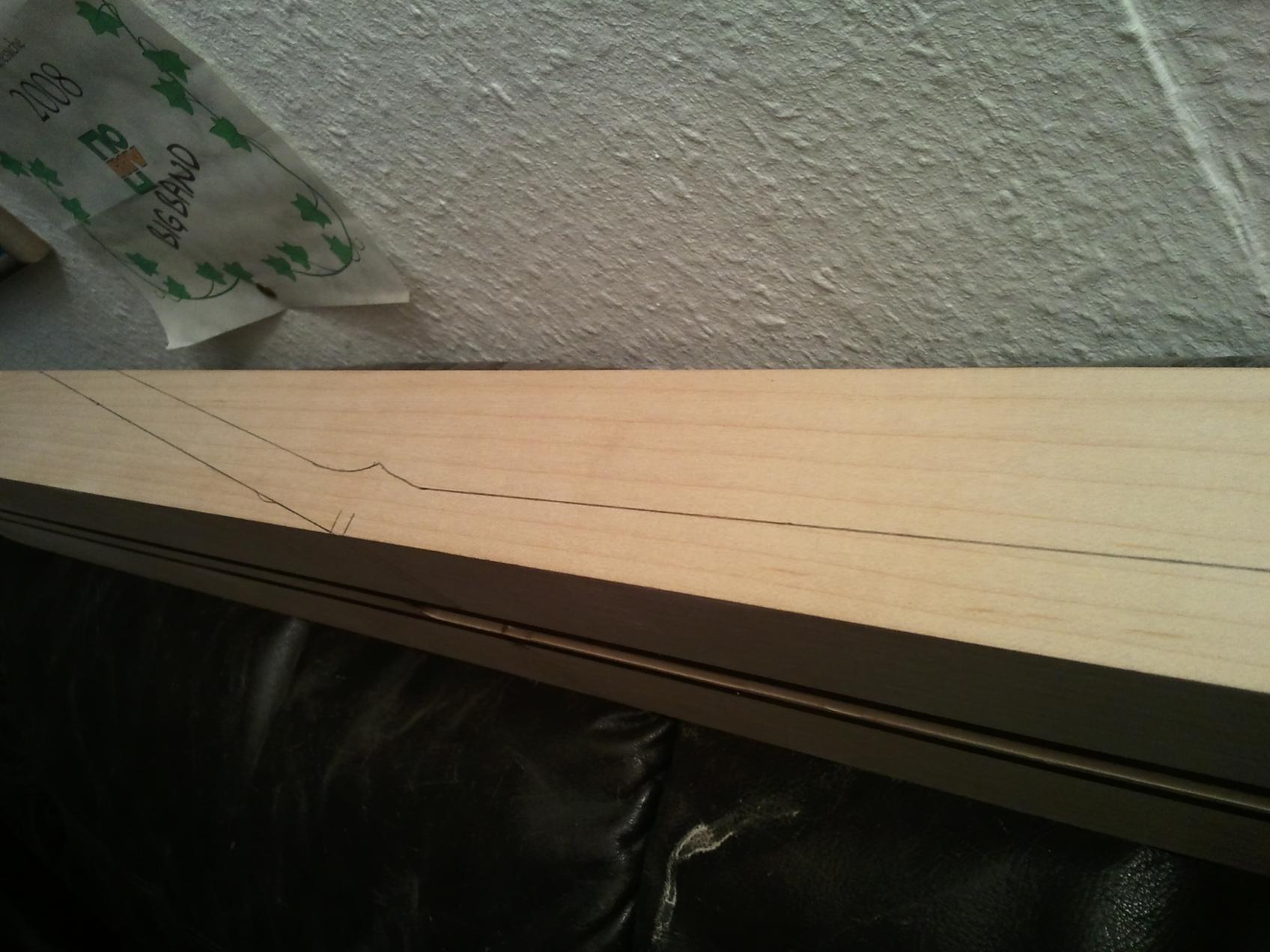

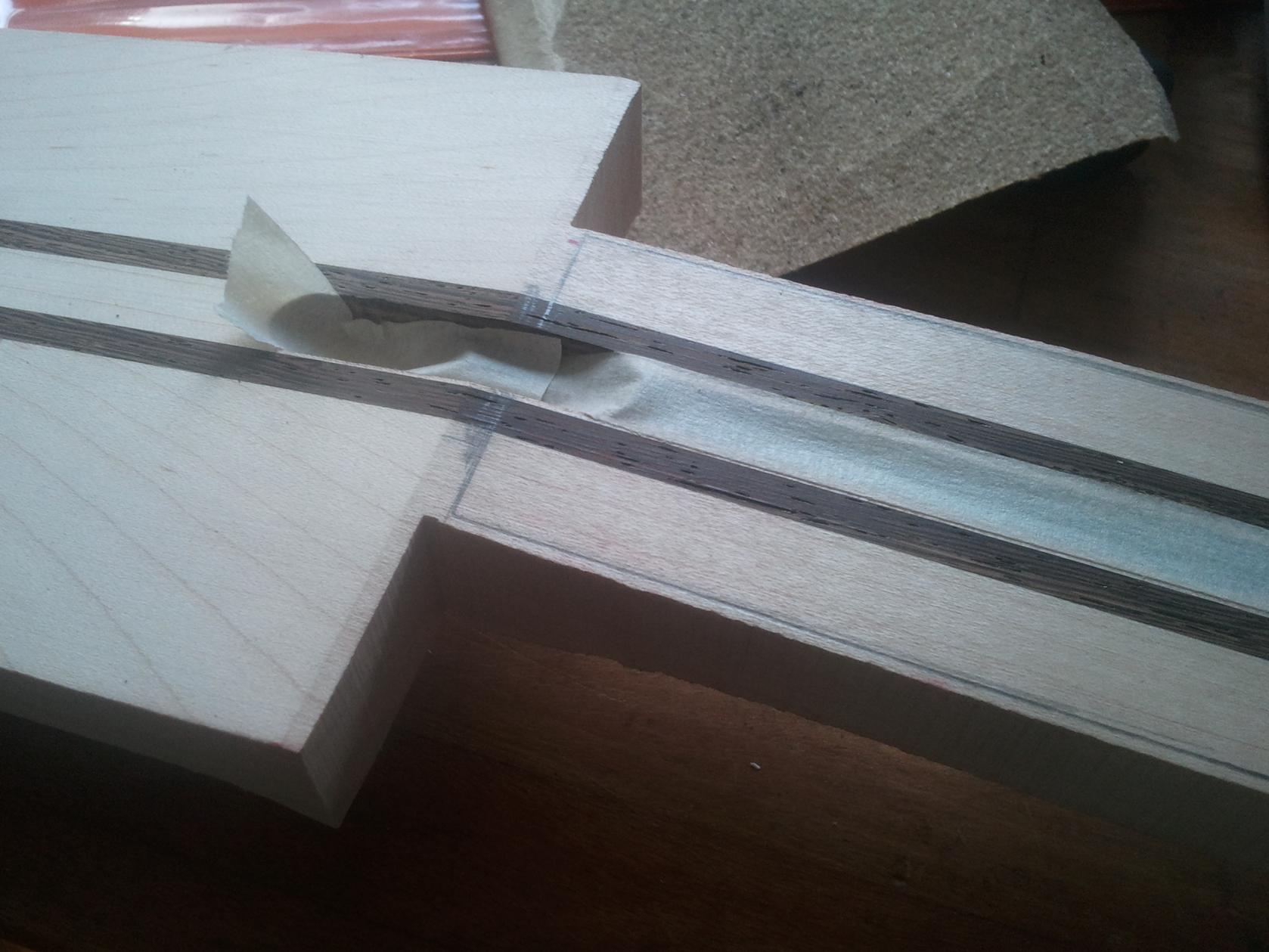

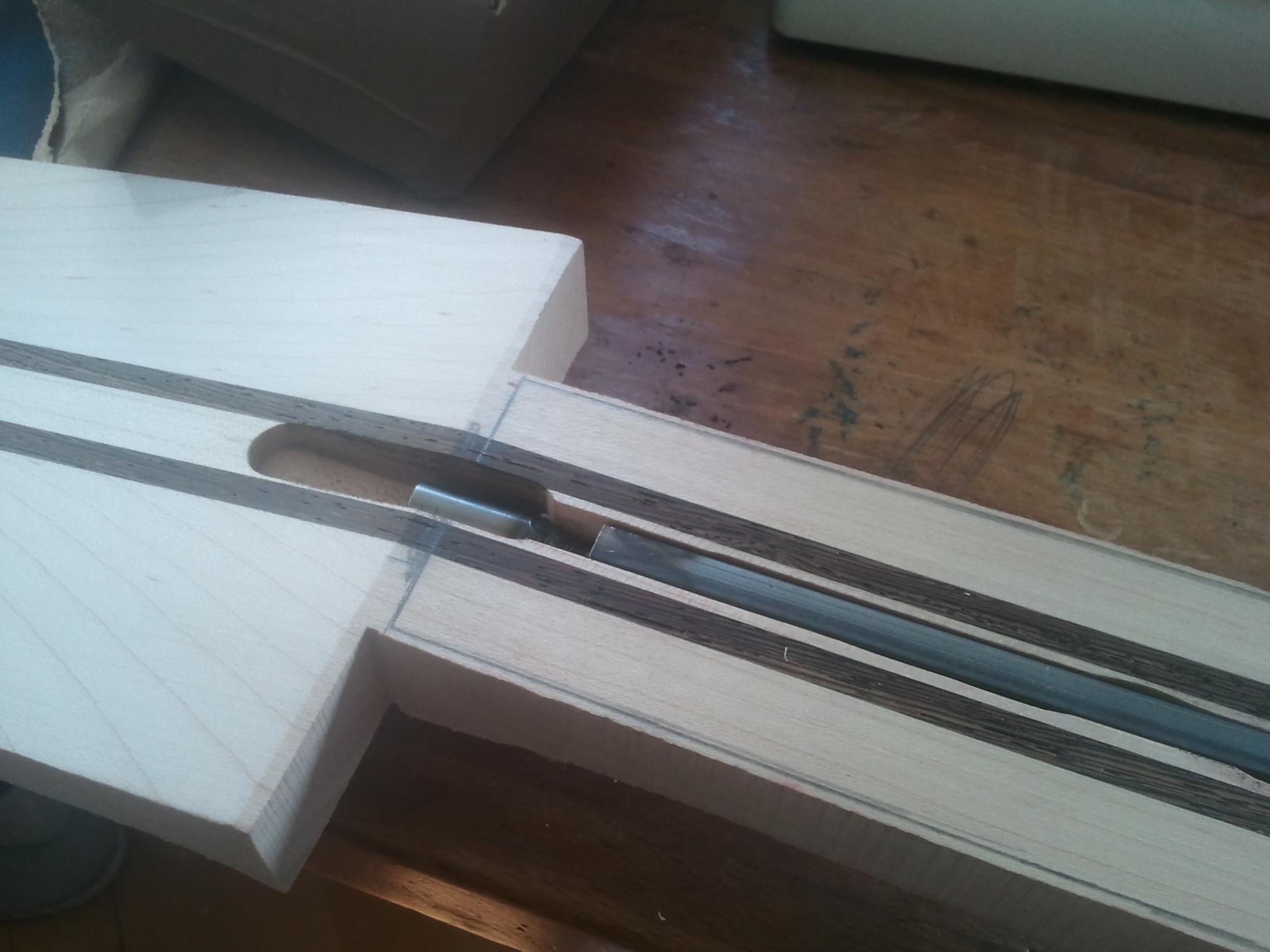

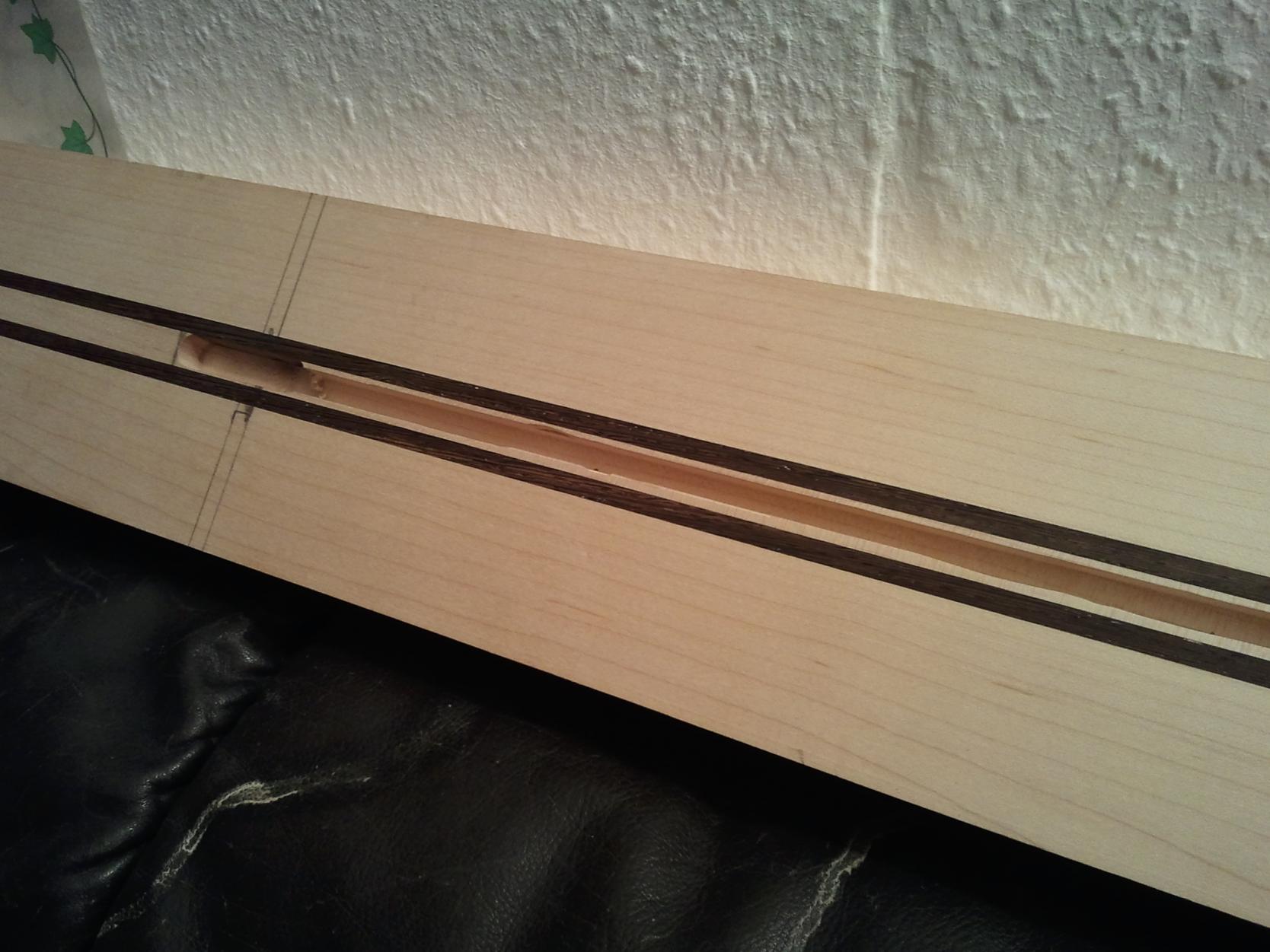

Die Nut für einen 2 Wege Halsstab ist bereits gefrät und die Kontouren aufgezeichnet.
Der Body ist allerdings verdammt fett (61mm). Den muss ich noch auf 38 mm runterhobeln lassen.
Am Samstag säge ich den Hals grob aus.



[Chillyboy]

Das klingt ja sehr interessant *abonier*
Ich werde gespannt dein Projekt verfolgen

Gruß,
Chilly



[ibanezplayer]

Das Ebenholz Griffbrett ist eingetroffen.
Außerdem habe ich heute den Hals ausgesägt.

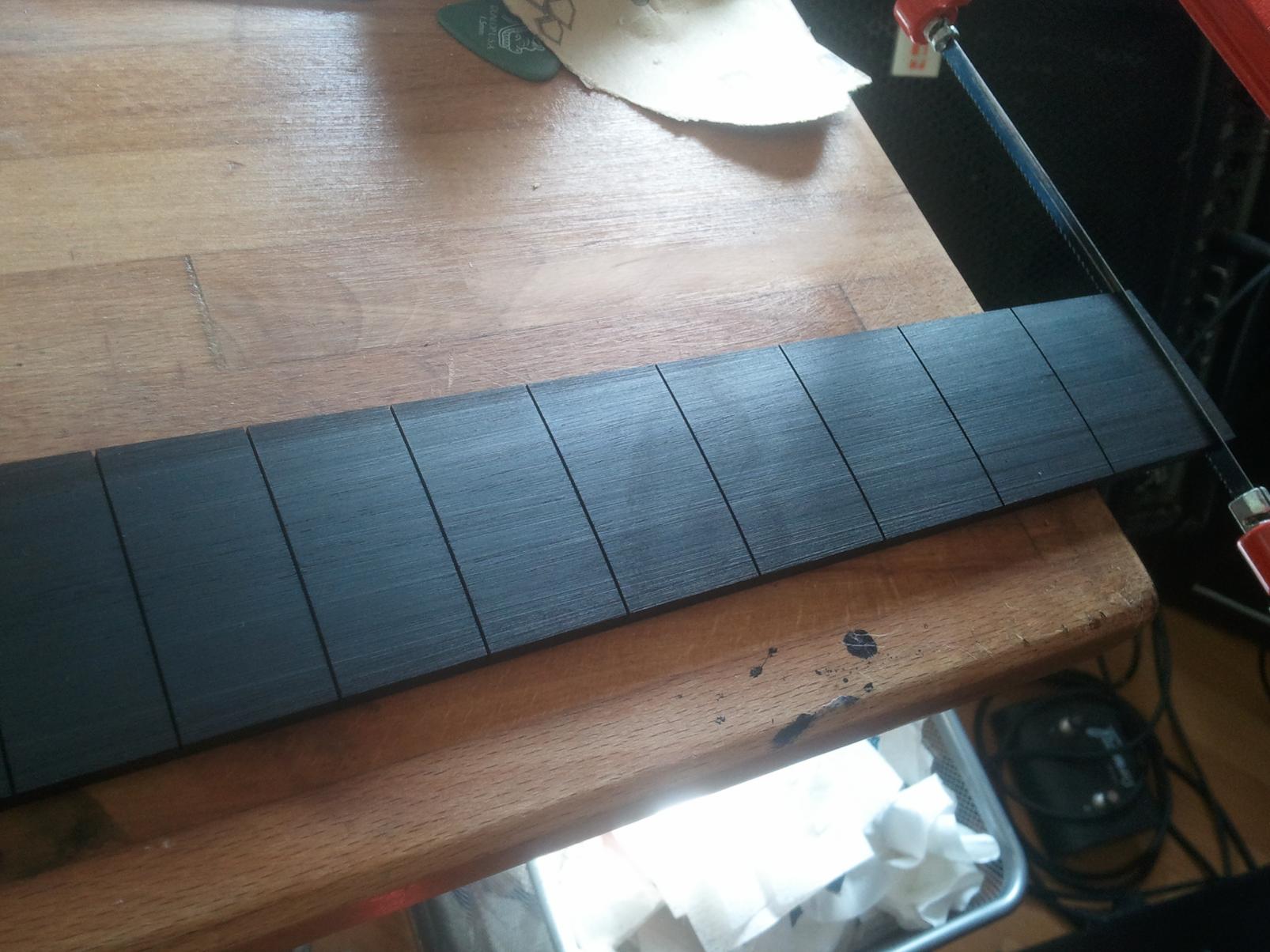

Das Griffbrett war noch sehr rauh und ich musste es erstmal glatt schleifen und polieren. Außerdem musste ich wiedermal den Nullbund und das Griffbrett Ende absägen, was mit meiner Puk Säge mit stumpfen Sägeblatt ewig gedauert hat.
Muss mir dringend mal ne ordentliche Japansäge zulegen.
Als das Griffbrett geschliffen und poliert habe habe ich erstmal in 2 Bundschlitze kleine Löcher für die Nägel gebohrt.

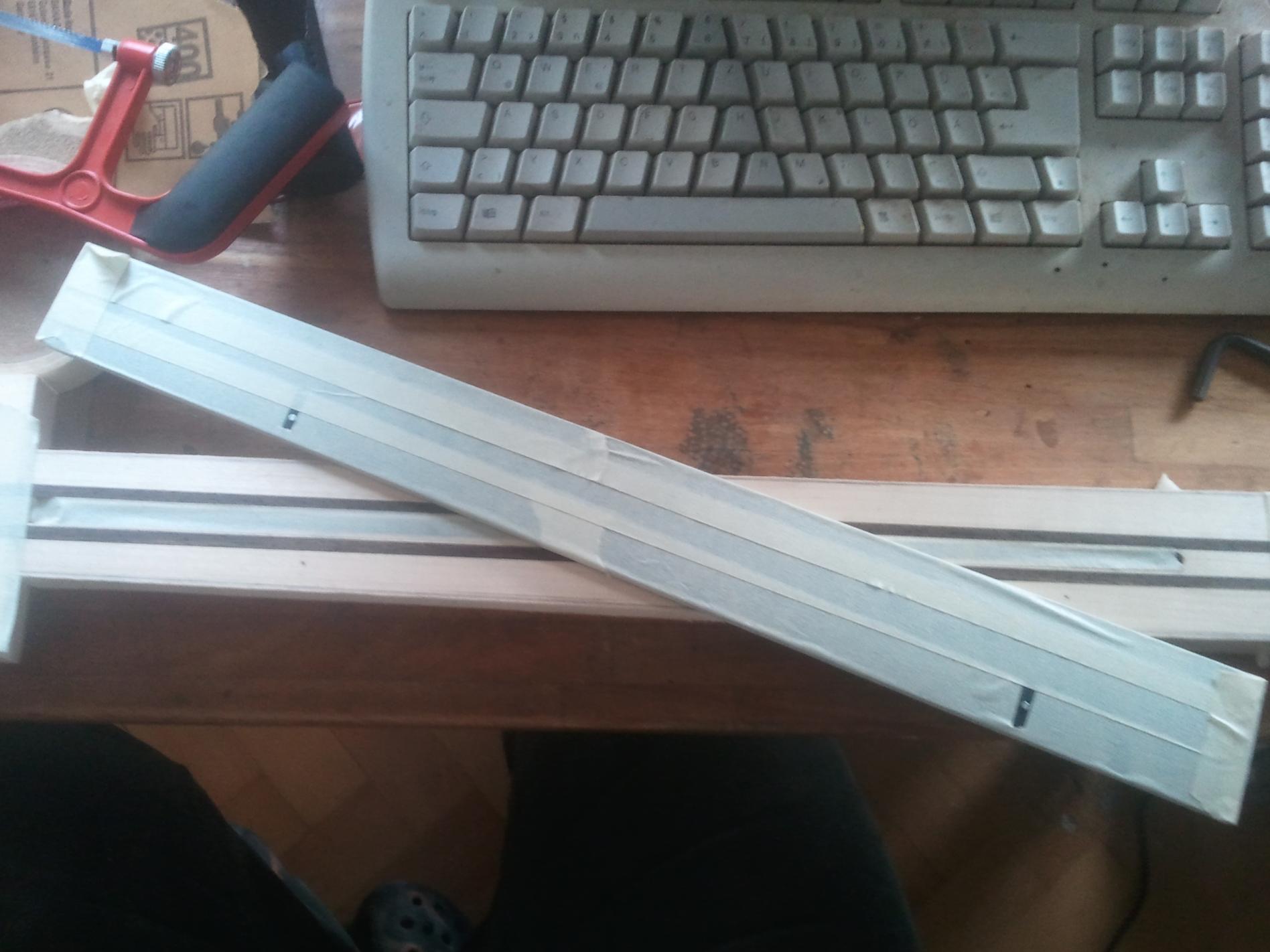

Danach das Griffbrett schön mit Klebeband zugeklebt damit kein Leim drauf kommen kann.
Dann erstmal das Griffbrett auf dem Hals positioniert und die Nägel mit dem Hammer eingeschlagen.
Den Halsstab habe ich wieder mit einem Streifen Klebeband abgedeckt.

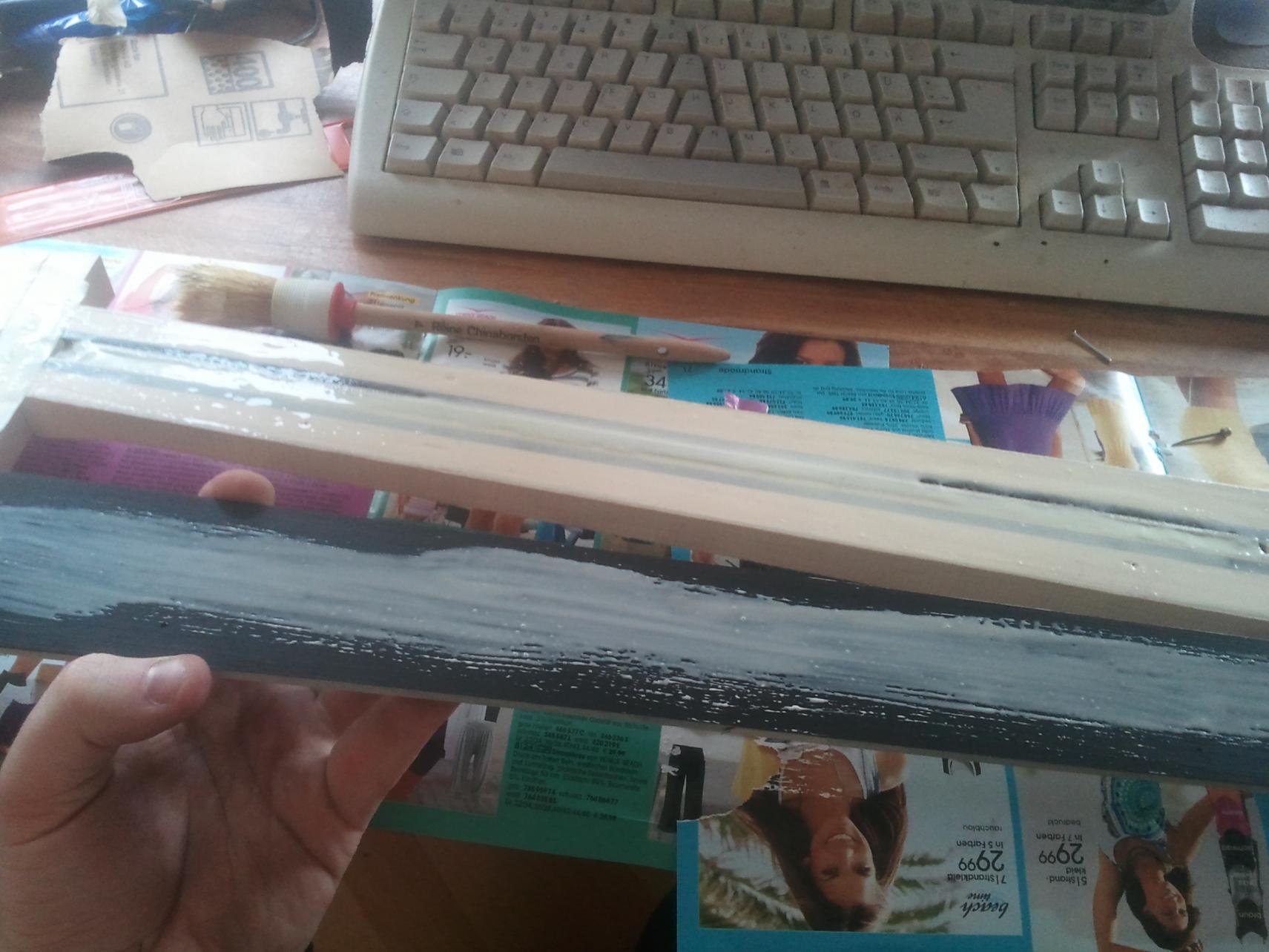

Dann den Leim großzügig aufgetragen und rauf mit dem Griffbrett. Bevor ich die Zwingen angebracht habe erstmal wieder die Nägel rein geklopft damit auch bloß nichts verrutschen kann.

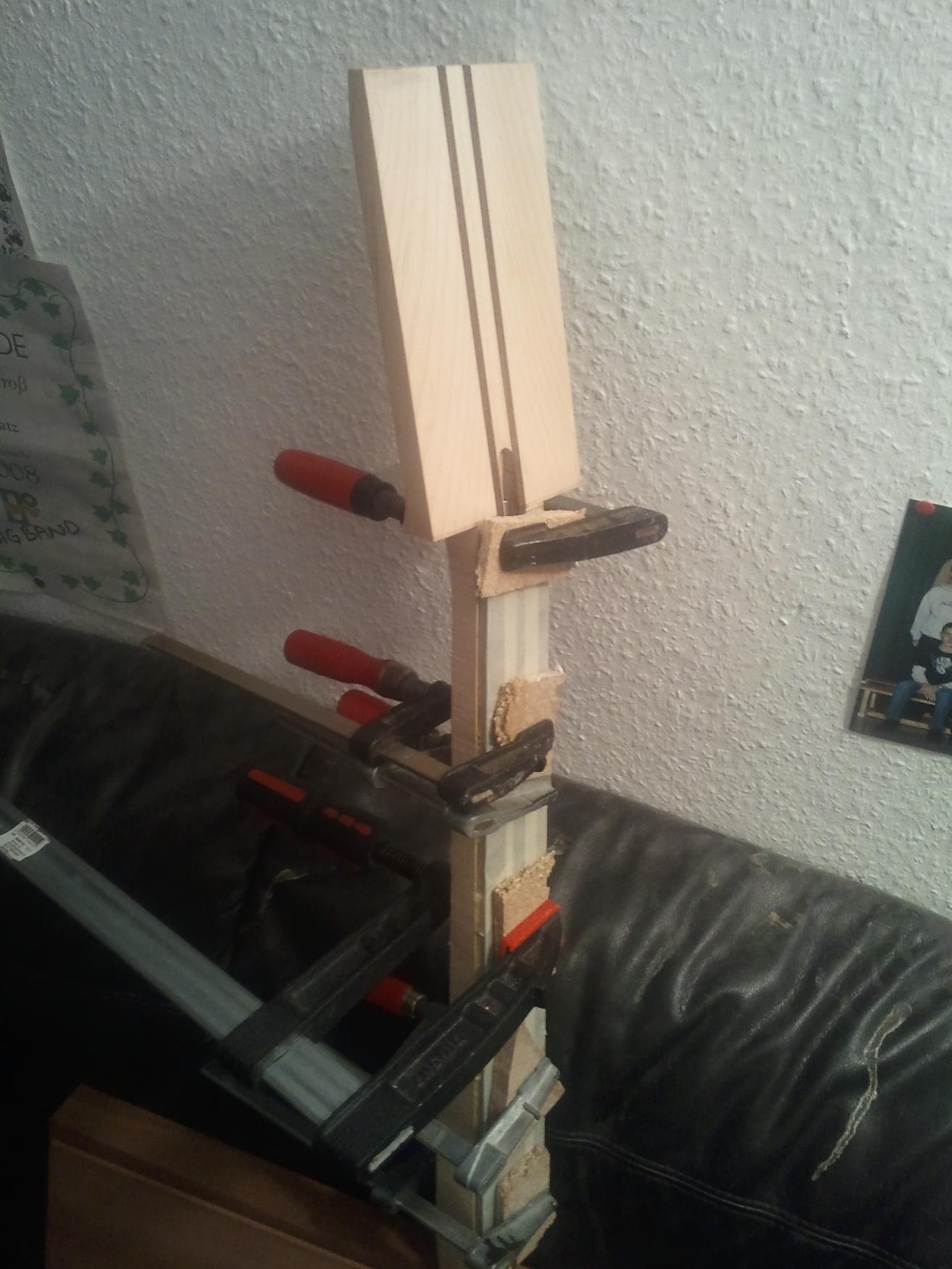

6 Zwingen pressen im Moment das Griffbrett fest auf den Hals.



[ibanezplayer]

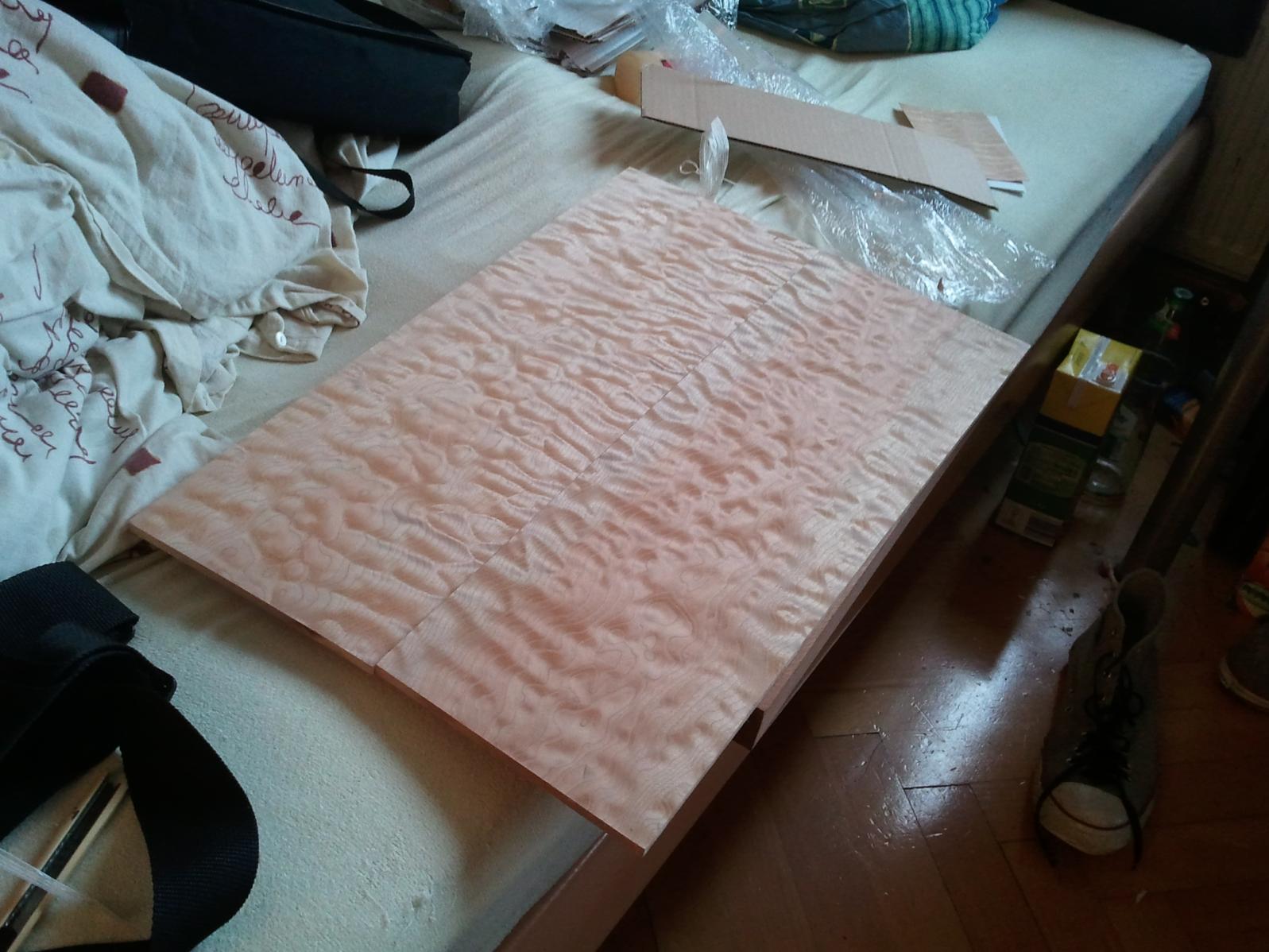

So jetzt ist auch das Quilted Maple Topset eingetroffen. Bin echt hin und weg. Ich denke die wird später verdammt geil rauskommen.
Die Bünde sind bereits in den Schlitzen. Wie sonst auch habe ich die Bünde mit der Schraubzwinge eingepresst. Danach habe ich noch mit einem Plastikhammer die Bundenden ganz reingeschlagen.

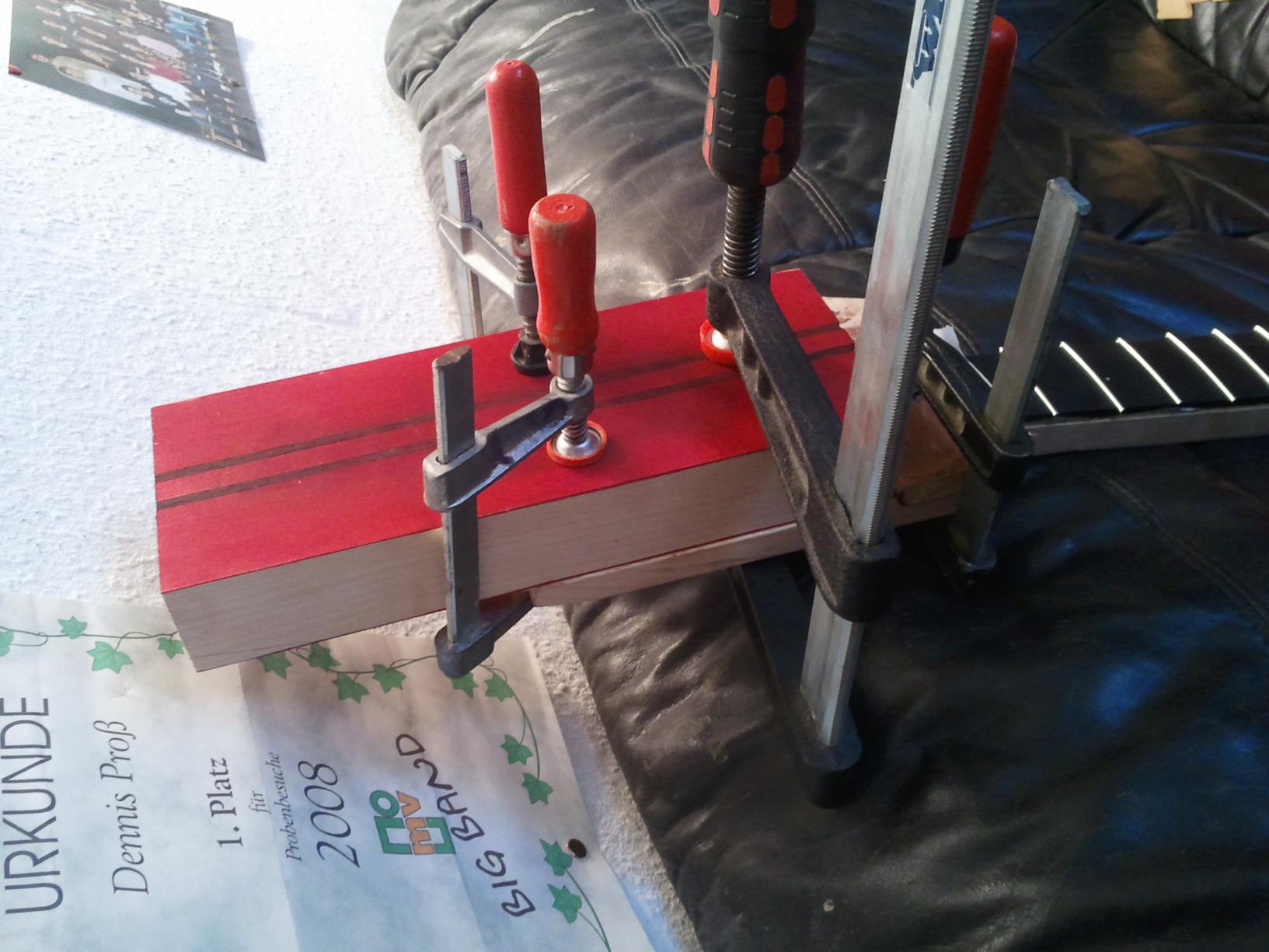

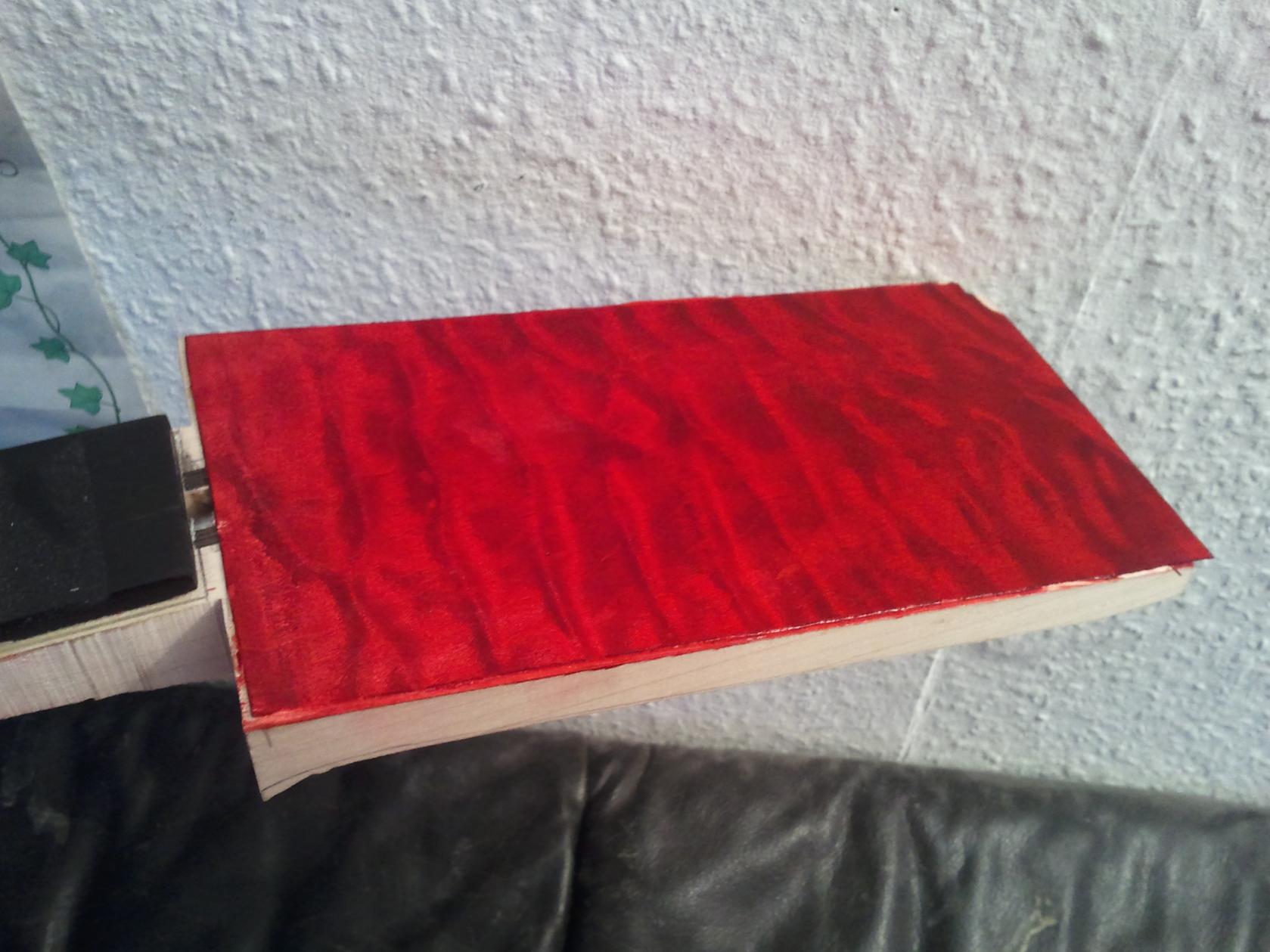

Ein Quilted Maple Furnier habe ich auch noch auf die Kopfplatte geleimt. Das Furnier habe ich auch noch gleich dunkelrot gebeizt. In echt sieht es aber viel besser aus als auf dem Foto

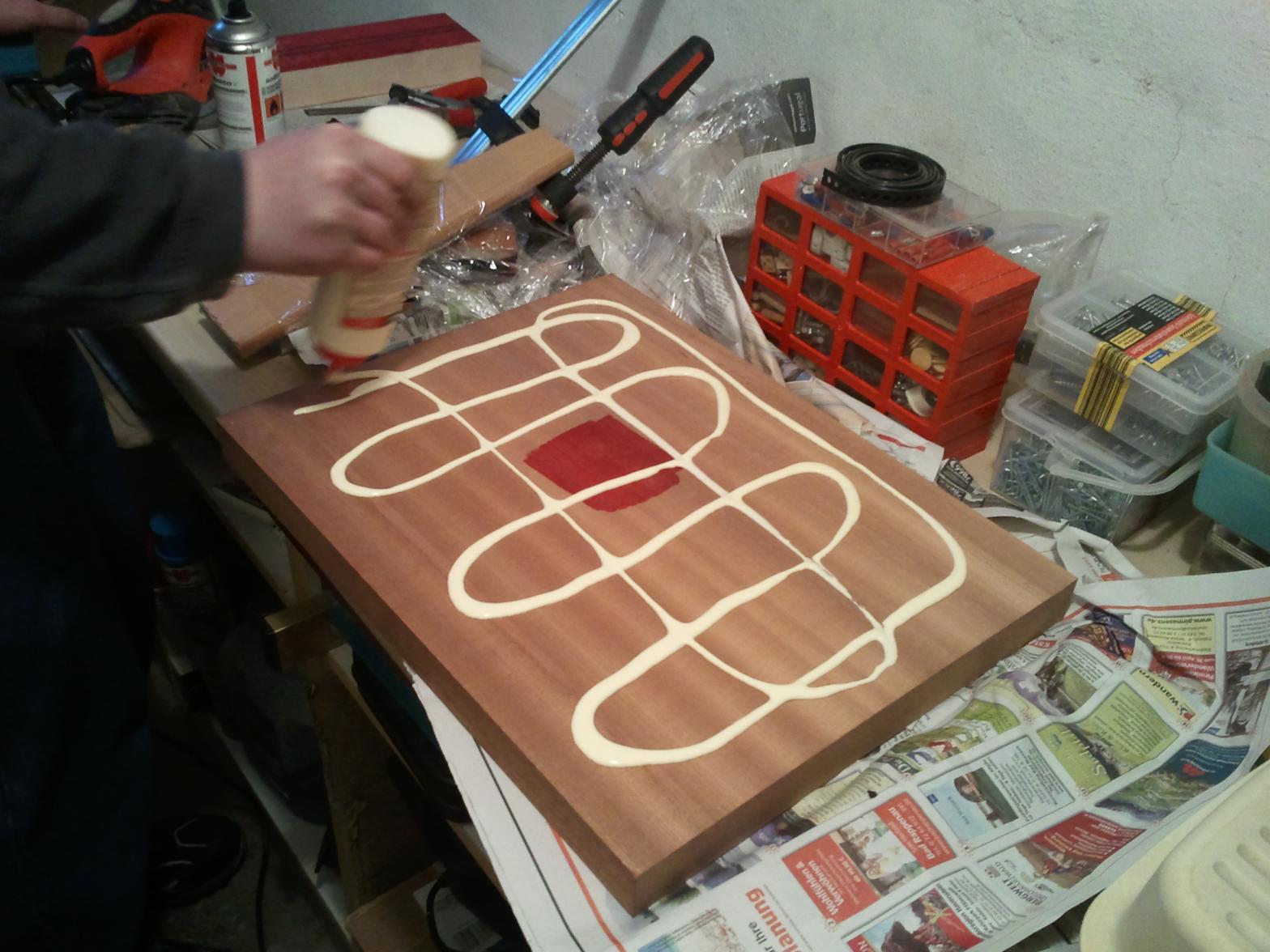

Heute abend werde ich mal die Deckenhälften verleimen. und auch gleich danach auf den Body Rohling leimen.



[The_Dark_Lord]

Du hast gebeizt, bevor du mit Sägen + Schleifen fertig warst?



[-chisi-]

ist doch eigentlich nicht mal so dumm, wenn man an ein natural binding denkt



[ibanezplayer]

Genau deswegen
Außerdem säge ich die Kopfplatte nicht aus sondern form sie an der Bandschleifmaschine



[The_Dark_Lord]

Interessante Methode, wenn auch sehr risikoreich..

Da erscheint mir das Abkleben vor dem Beizen als sehr viel einfachere Art, ein Natural Binding ("Fake Binding") zu erzeugen



[ibanezplayer]

Wieso ist die Methode sehr risikoreich?

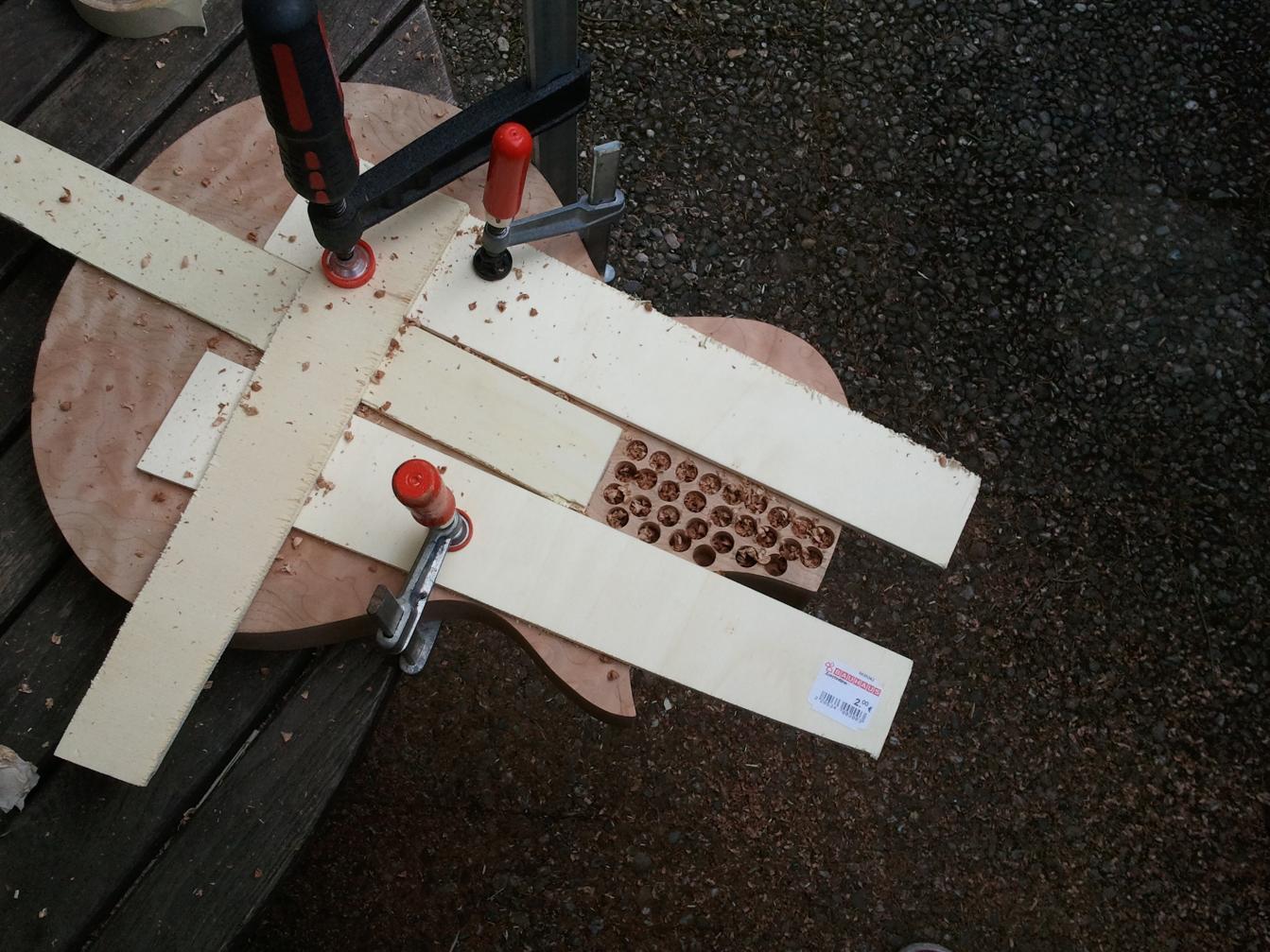

Gestern habe ich die Decke mit Schraubzwingen und dicken Holzbeilagen aufgeleimt.

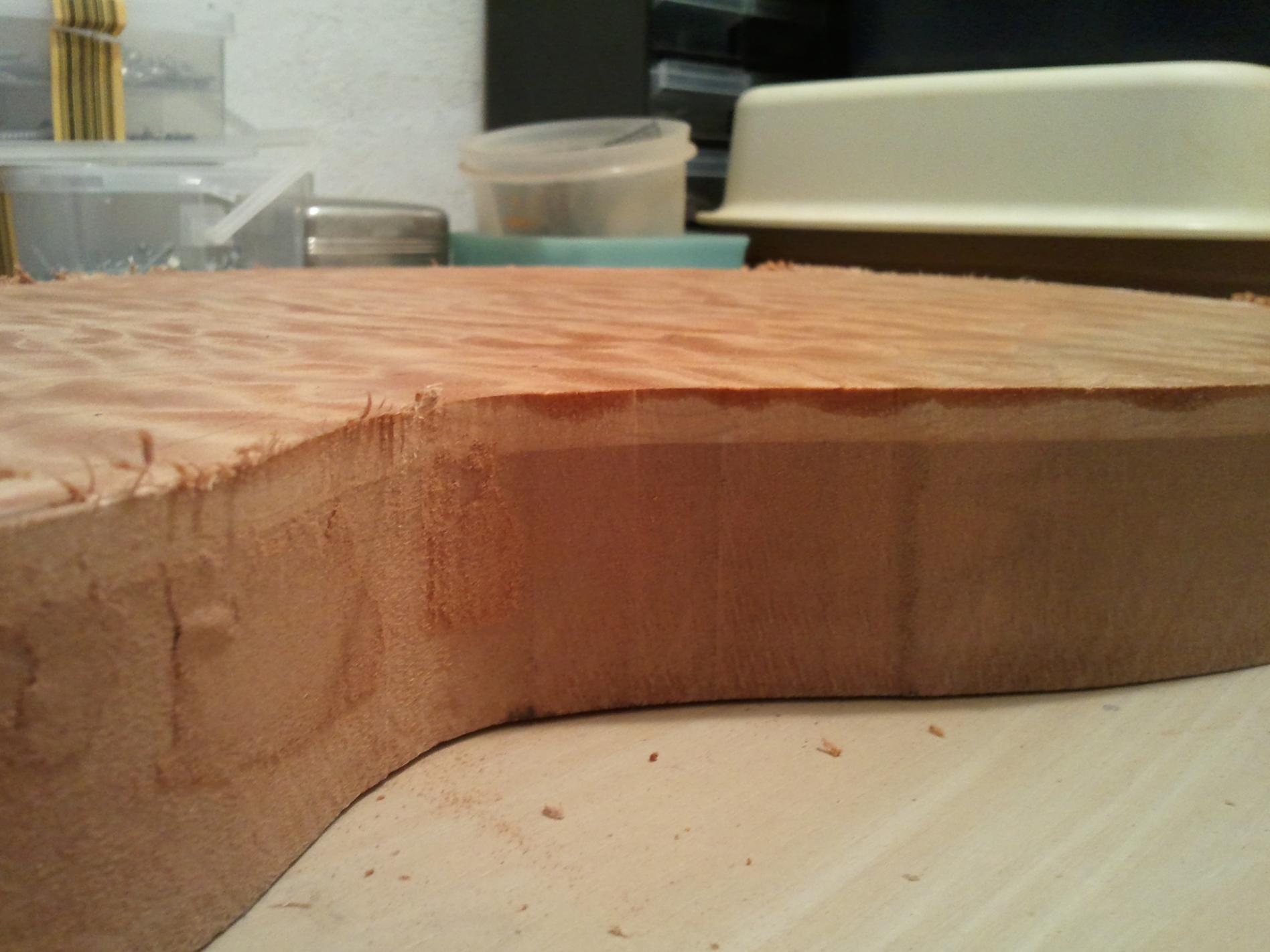

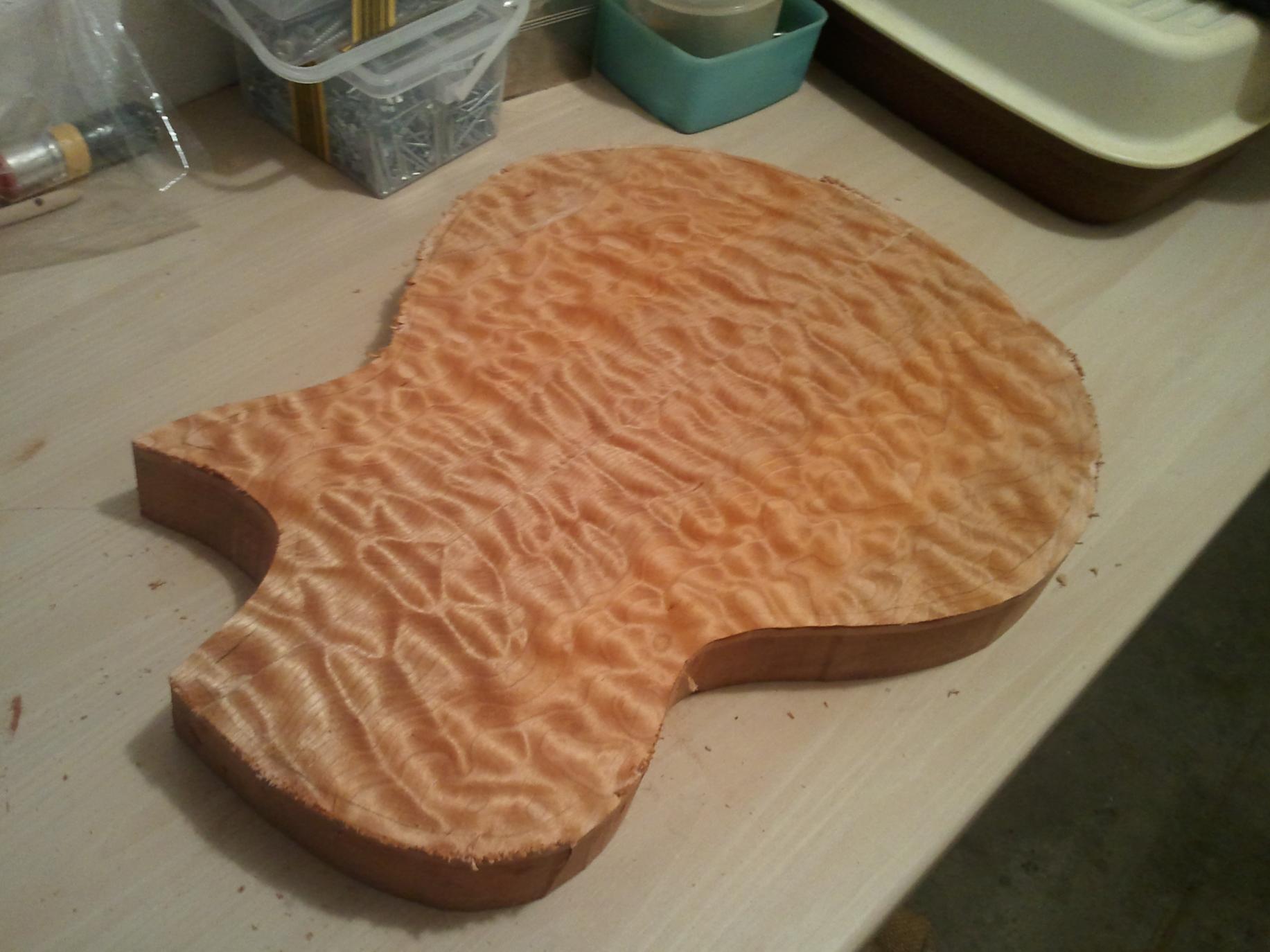

Ich habe heute Mittag den Body mit der Stichsäge grob mit etwa 1 cm Sicherheitsabstand ausgesägt.
Morgen werde ich den Body ebenfalls mit der Bandschleifmaschine formen. Ich finde diese Methode sehr gut, weil dadurch das Risiko des Ausreißens beim Fräsen ausbleibt und keine Nachbearbeitung mehr nötig ist.
Außerdem macht es richtig Laune



[ibanezplayer]

Und weiter gehts.
Ich habe an der Bandschleifmaschine den Body bündig geschliffen. Sieht jetzt wunderbar aus. Dauert zwar eine Weile aber das ist es wert.

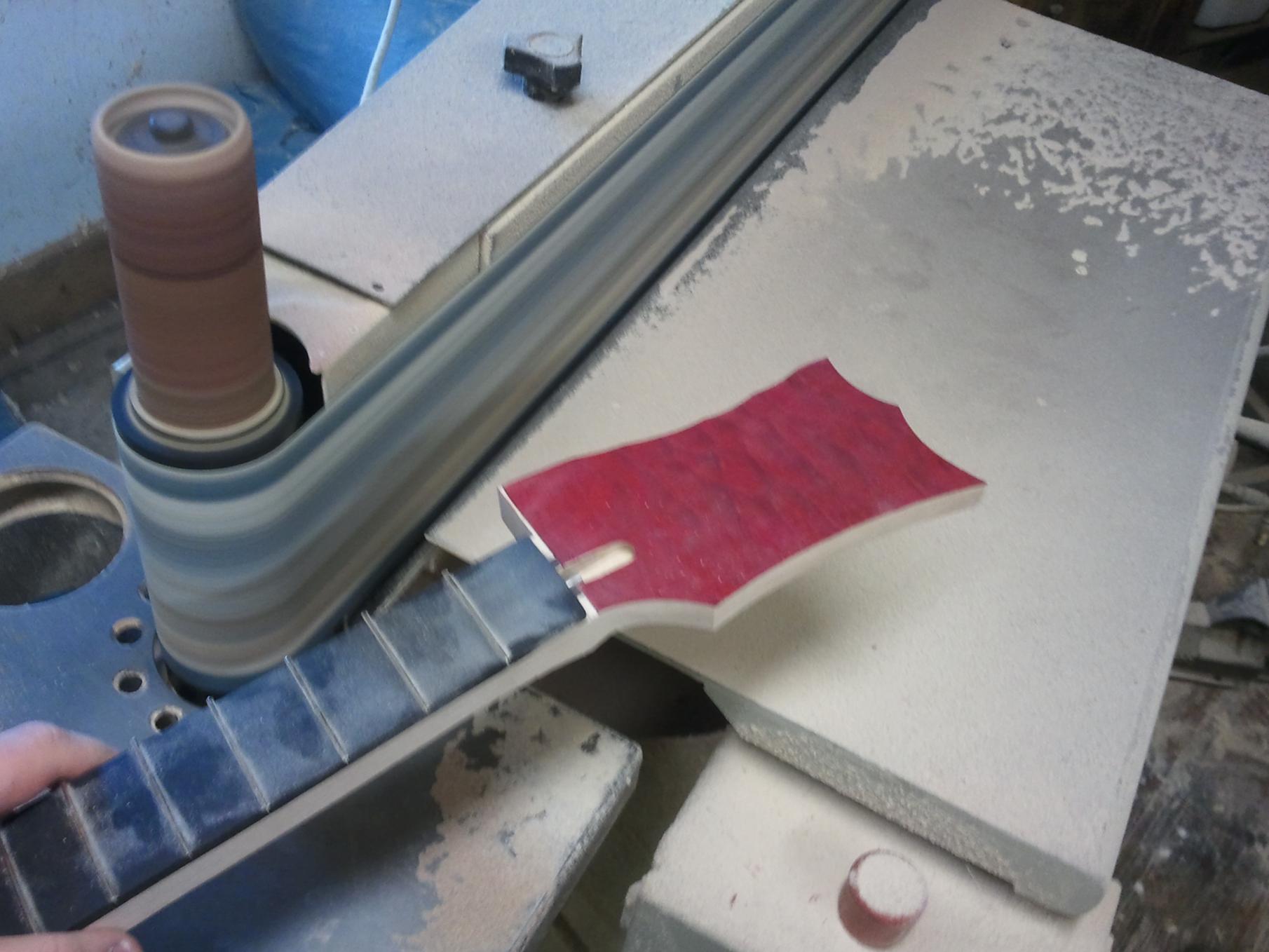

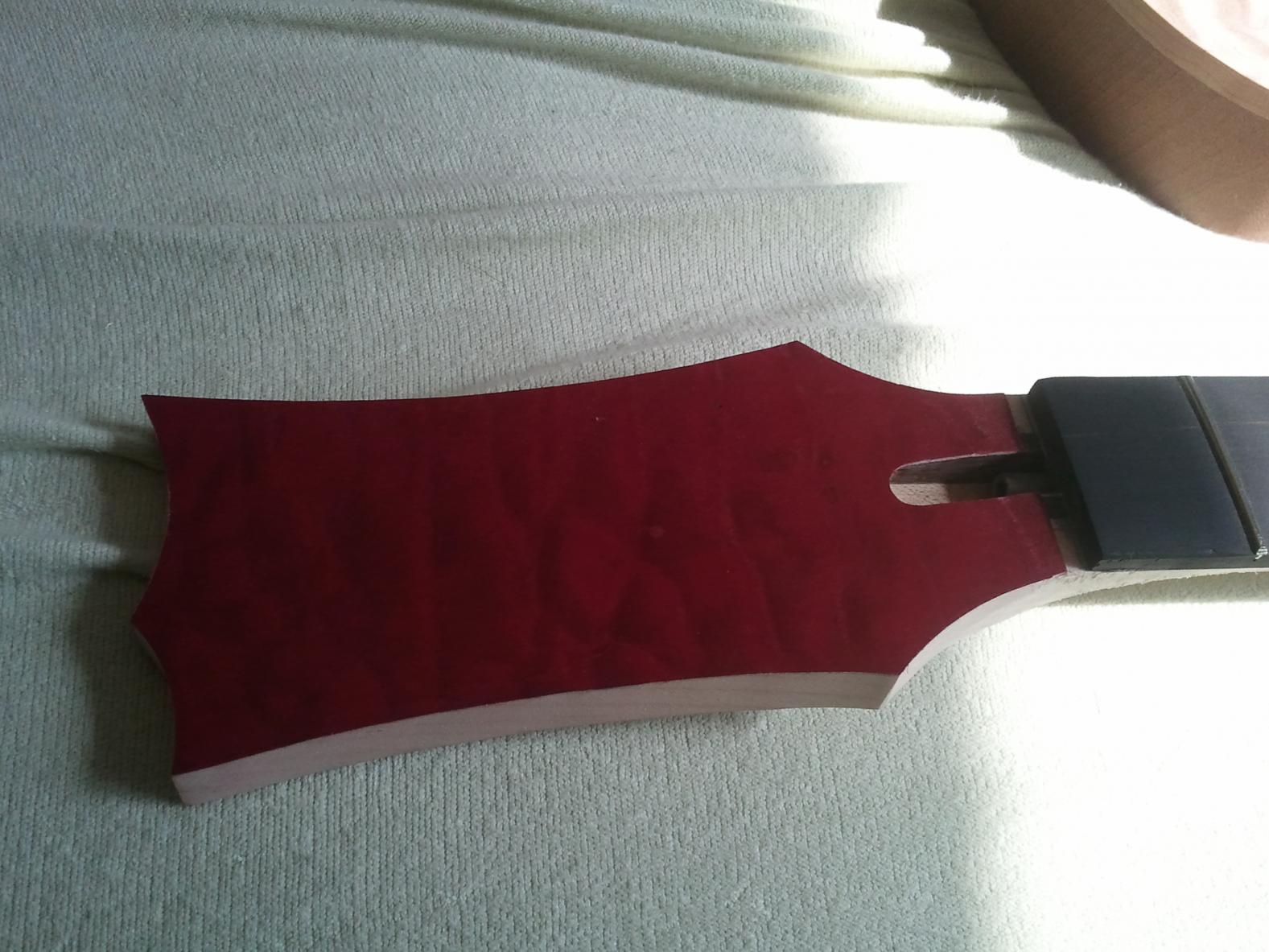

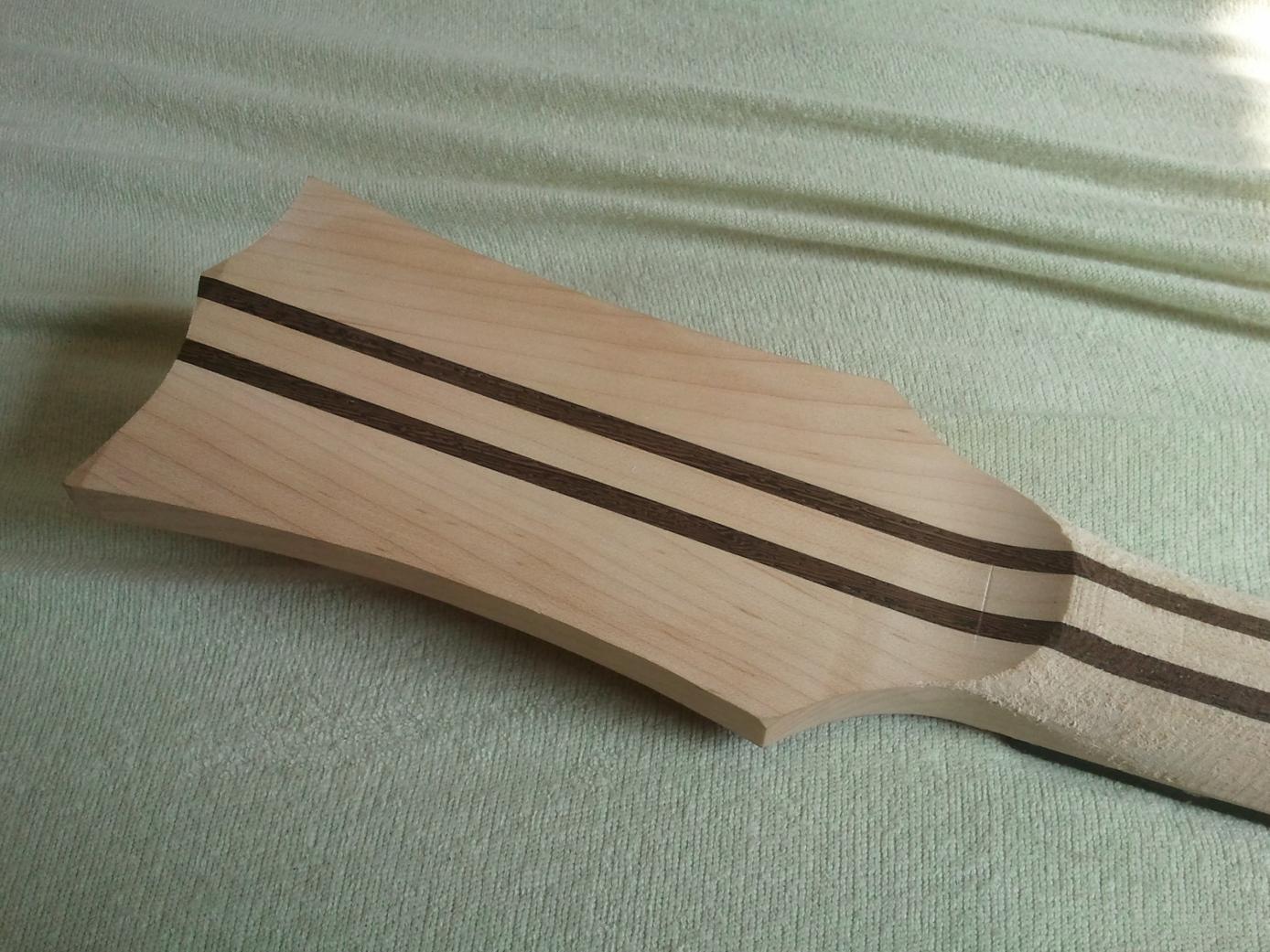

Auch den Hals habe ich bündig geschliffen und ebenso die Kopfplatte damit geformt.

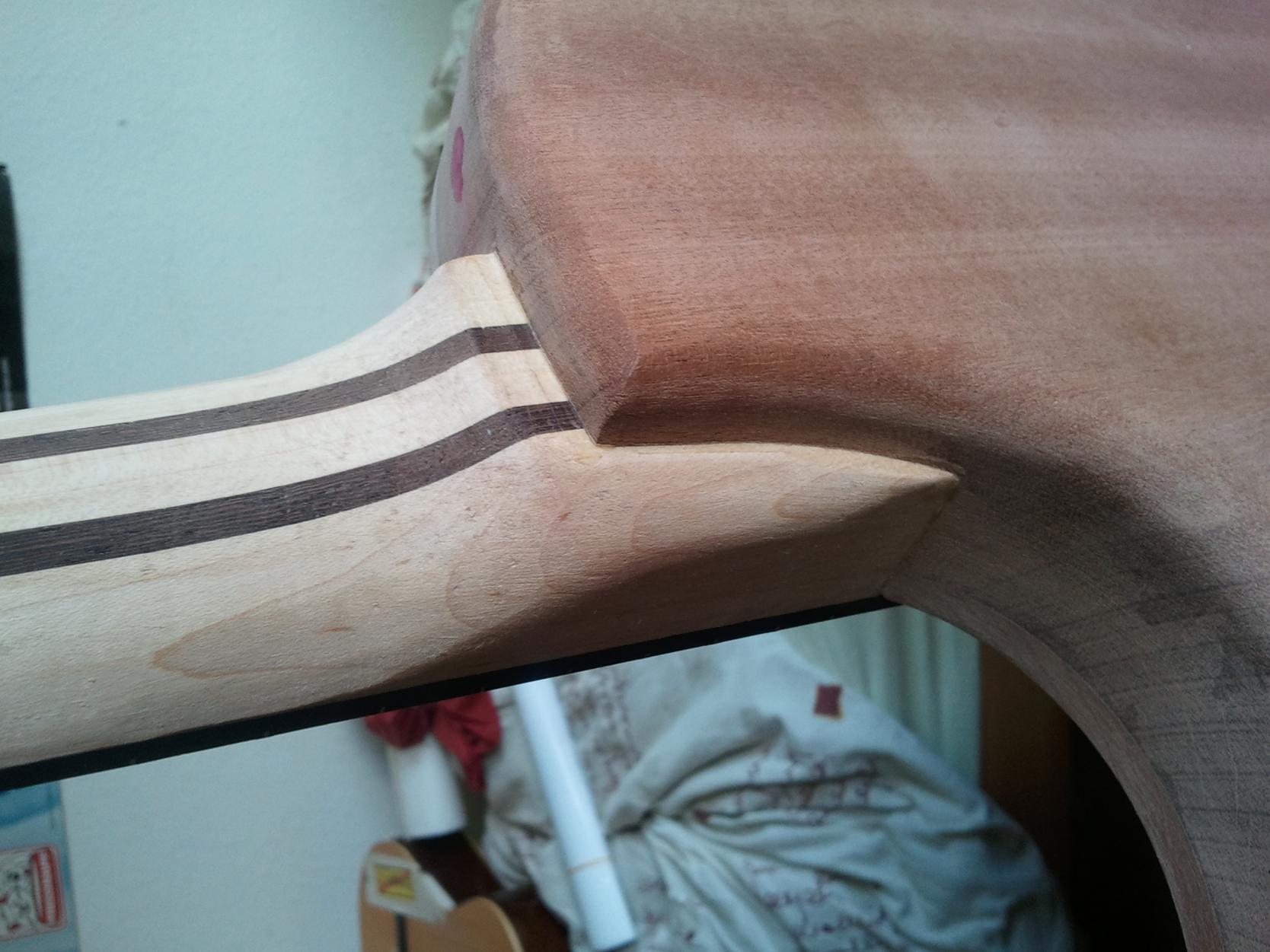

Wenn ich schon gerade die Bandschleifmaschine zur Verfügung habe hab ich auch gleich grob die Halsrundung gemacht. Den Rest habe ich dann aber mit der Raspel geformt. Den Halsfuß werde ich aber erst formen, wenn die Halstasche gefräst ist und der Hals perfekt reinpasst.



[EvolutionVII]

Ach ich und ich hatte schon gehofft, dass endlich wer eine natural Quilt Top EC nachbaut:

Trotzdem hammergeiles Projekt!



[Valvestate]

Bin gespannt wenn sie fertig ist. Aber schade, dass du solch eine Brücke nimmst. Schmälert für mich ein wenig den Optikbonus, aber wenn du sowas besser findest ist alles paletti.



[ibanezplayer]

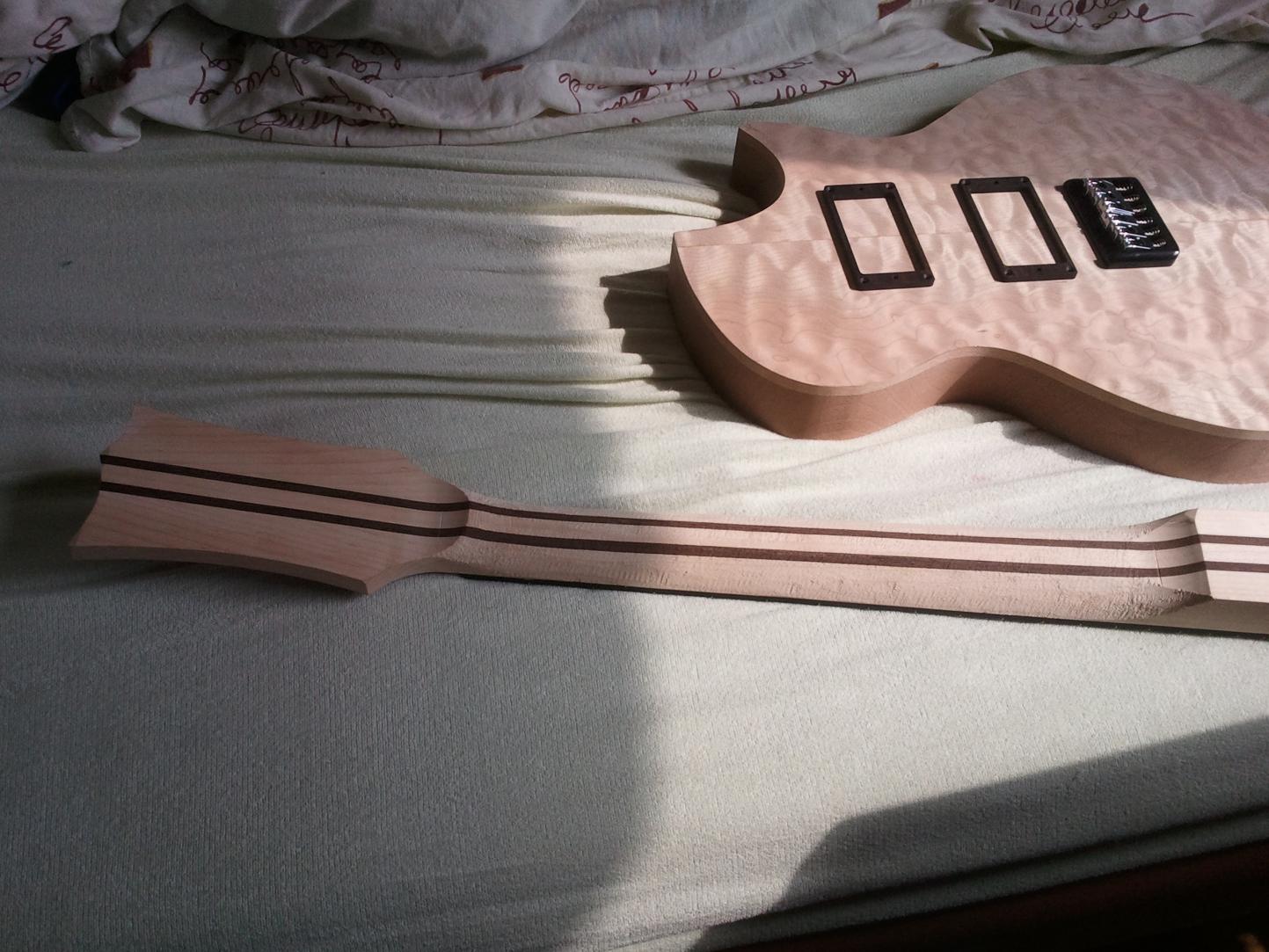

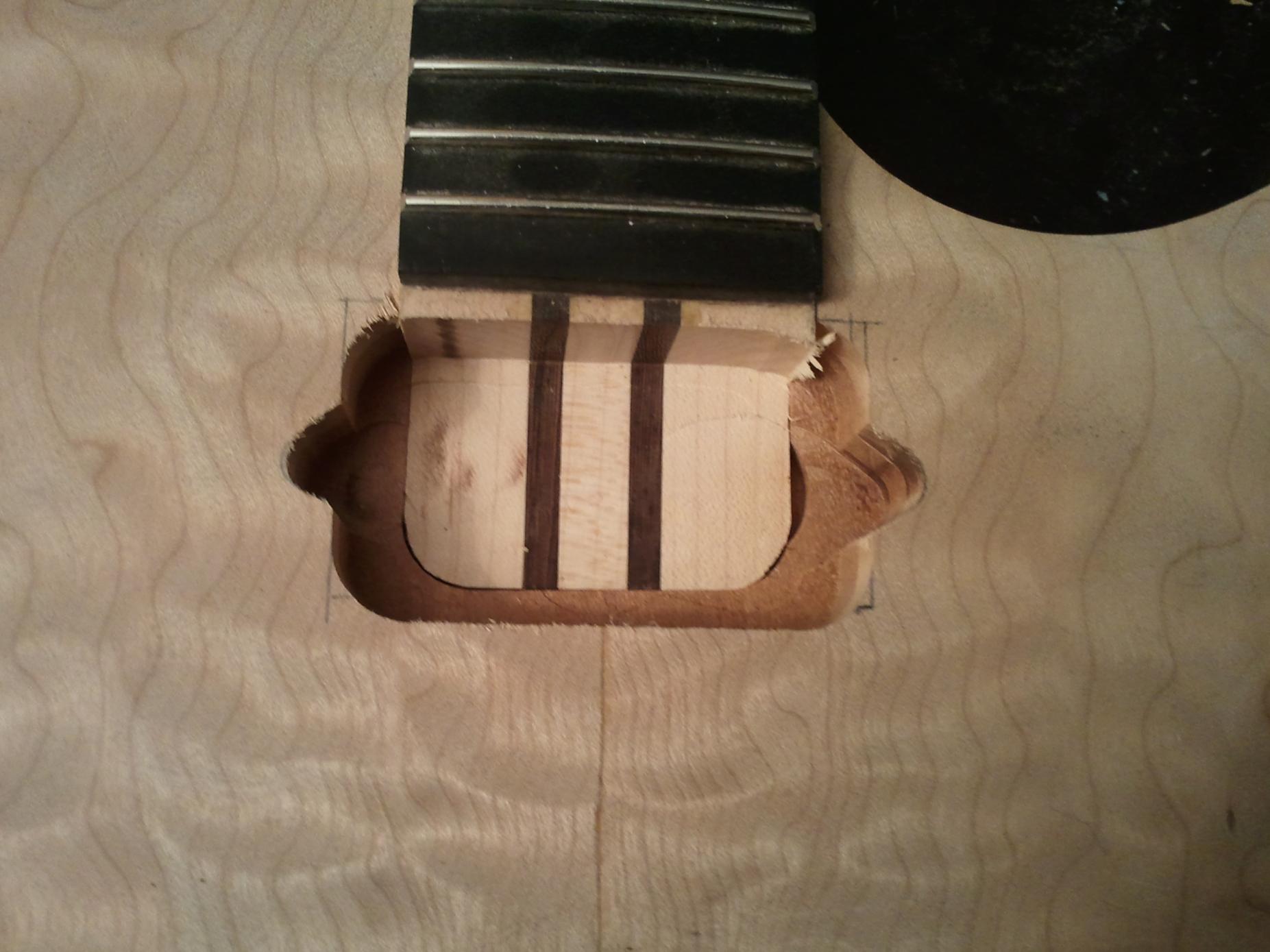

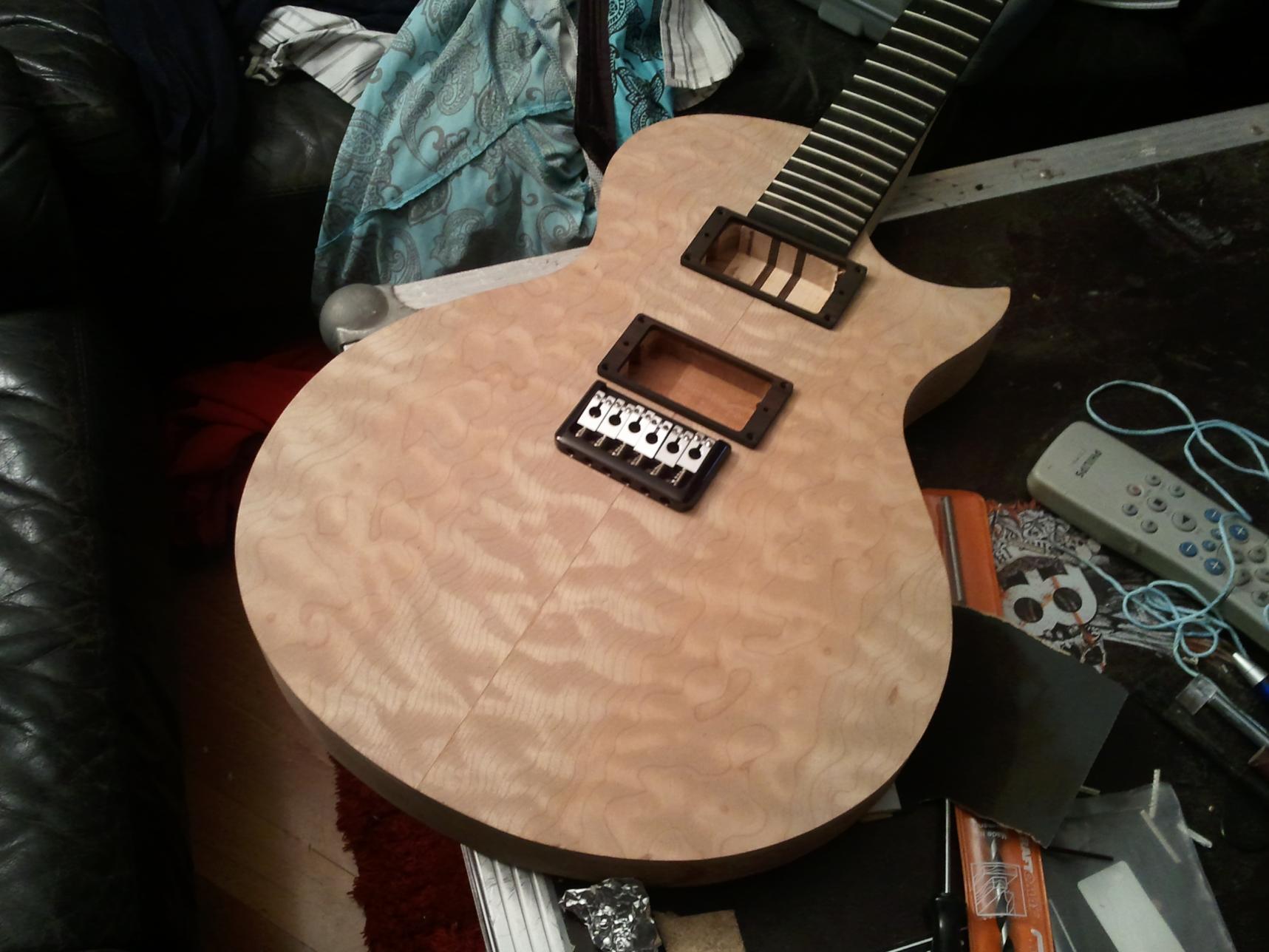

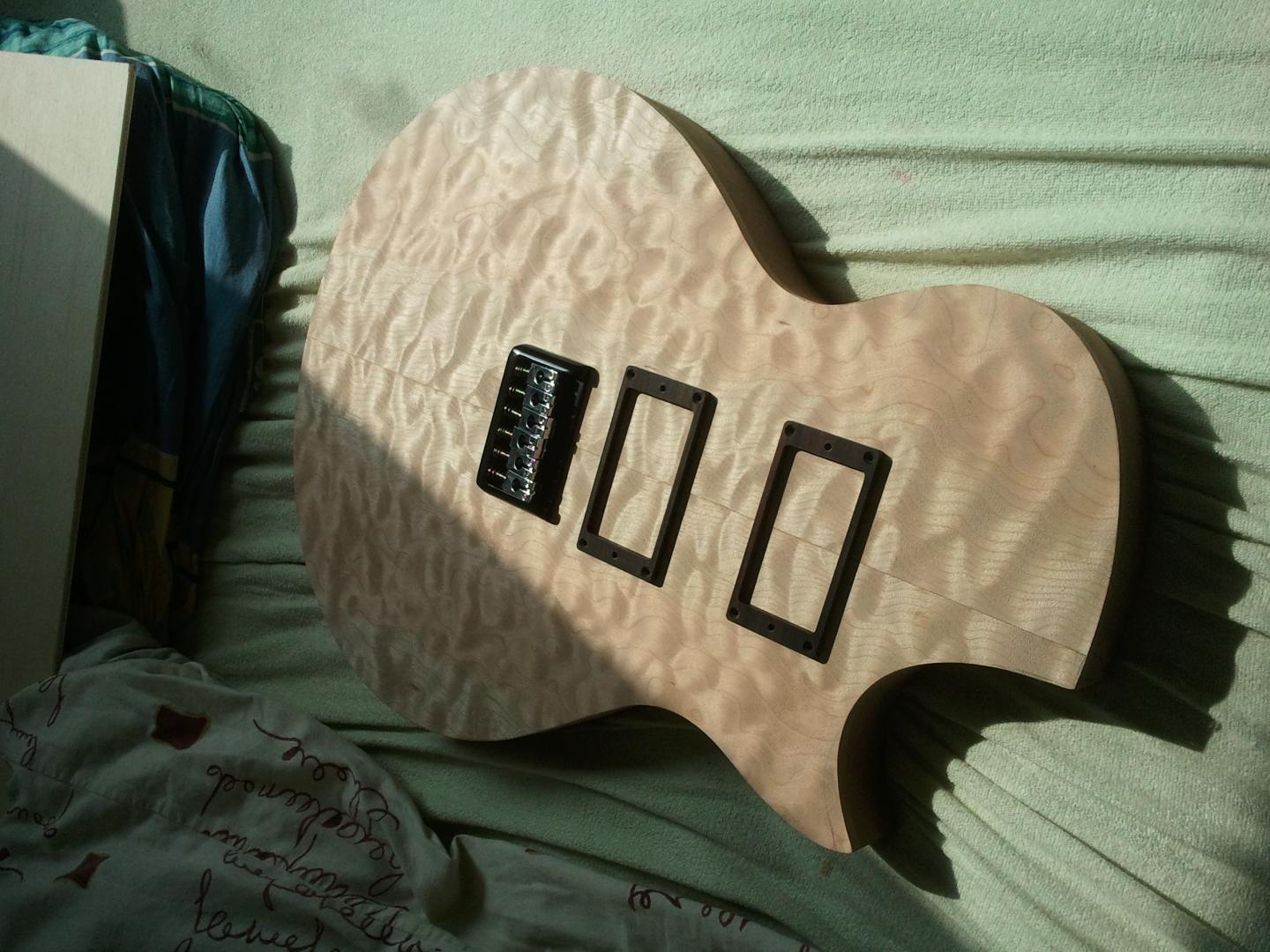

So. Fräsungen für Pickups und Halstasche sind fertig.



[EvolutionVII]

Schön gebookmatched hast du sie, sieht hammermäßig aus!



[CharlesMonroe198]

ganz schön dicker hintern soll die brücke wirklich so weit vorn sein?



[SuperCharger753]

Warum nicht?



[ibanezplayer]

Ja soll sie. Das sieht halt so aus weils keine TuneOmatic oder n Floyd Rose is



[ibanezplayer]

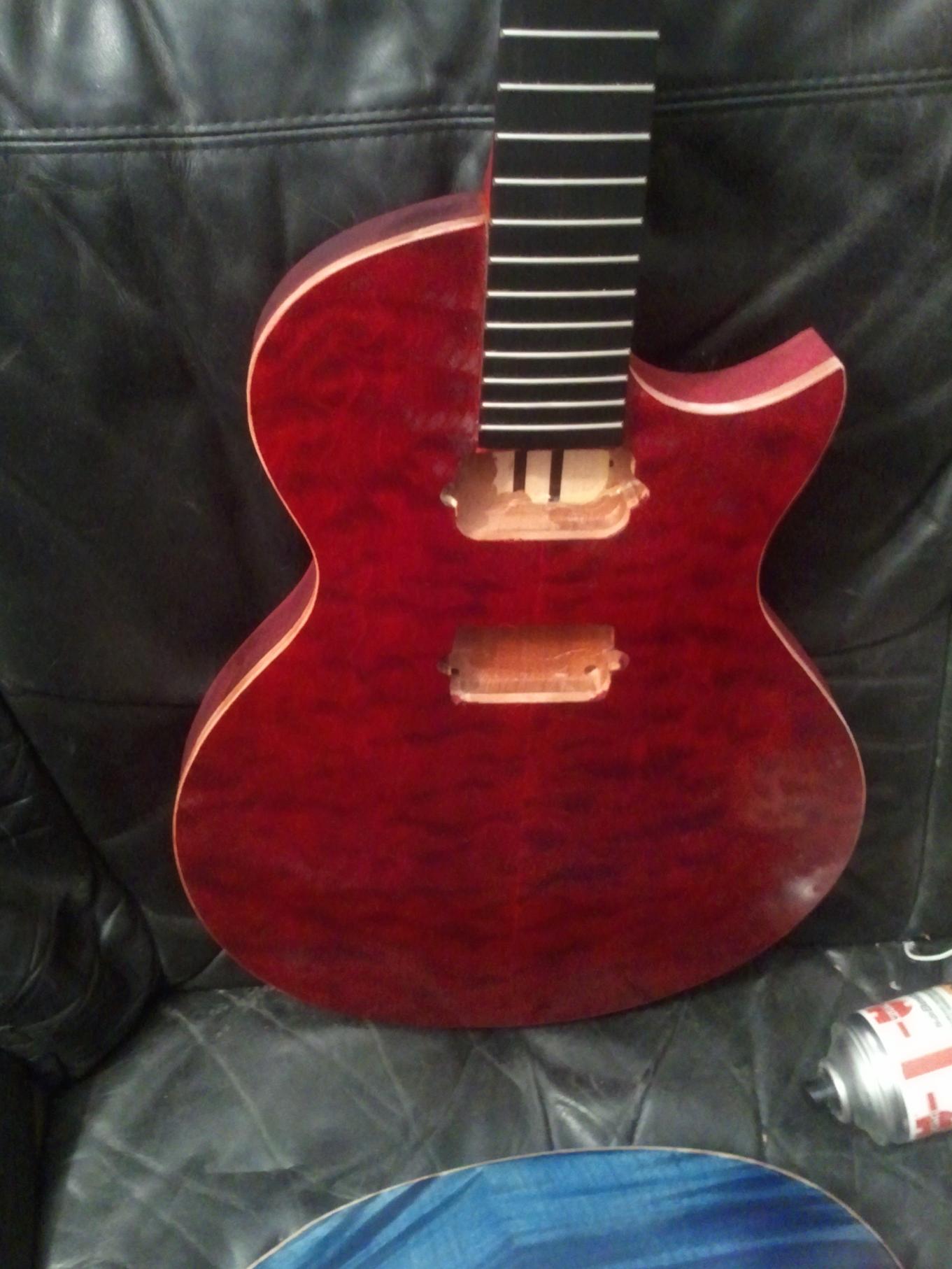

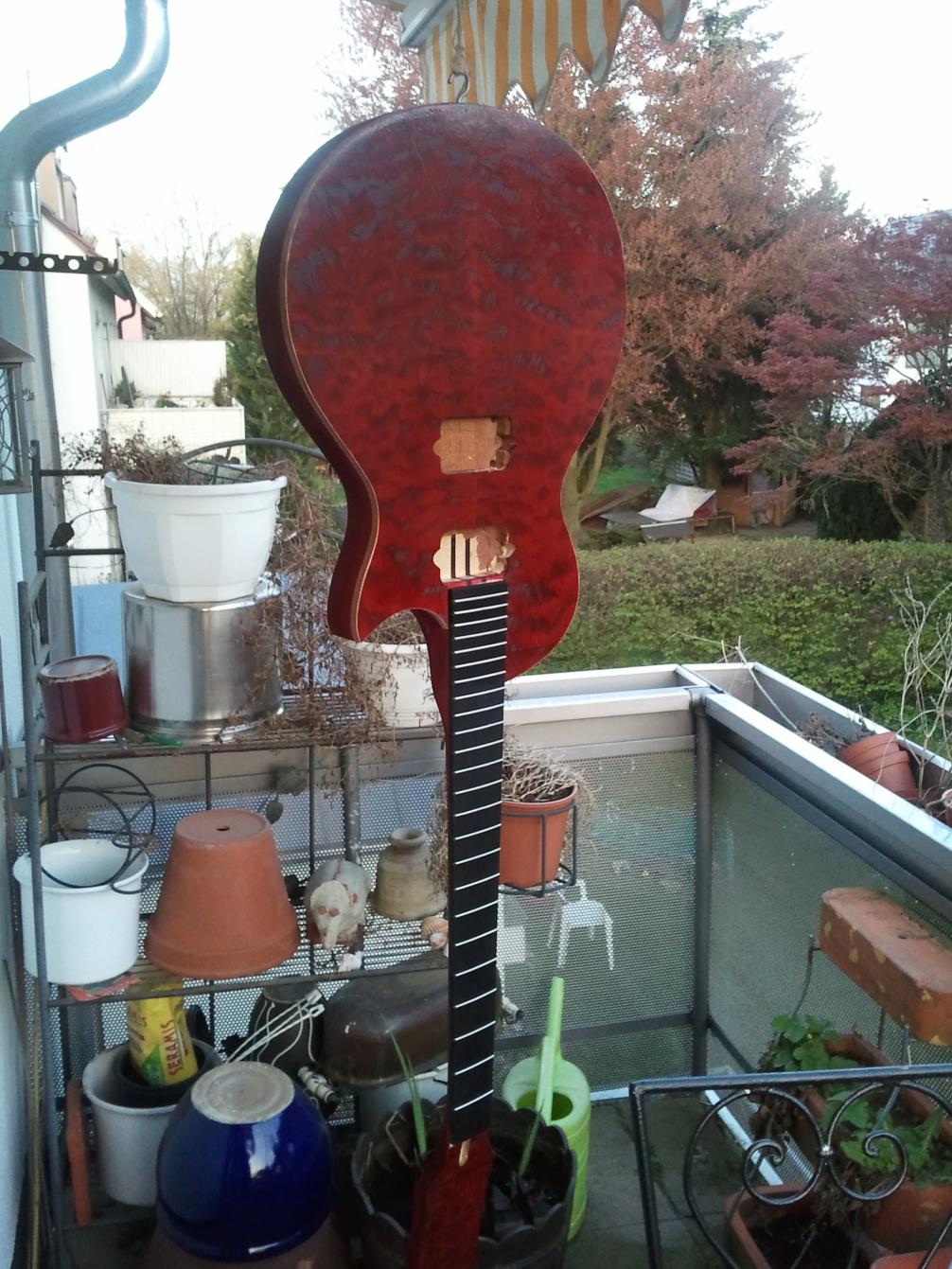

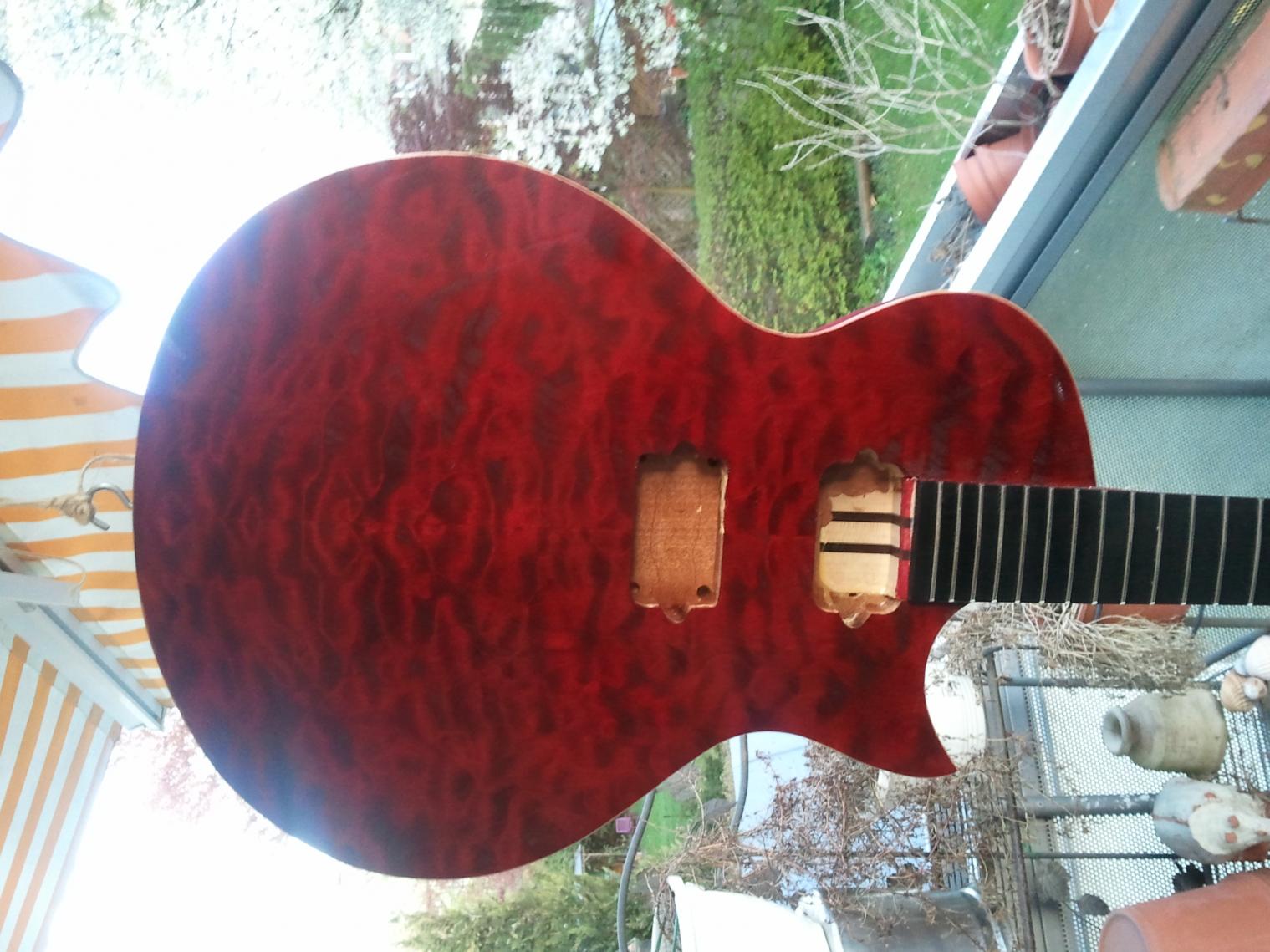

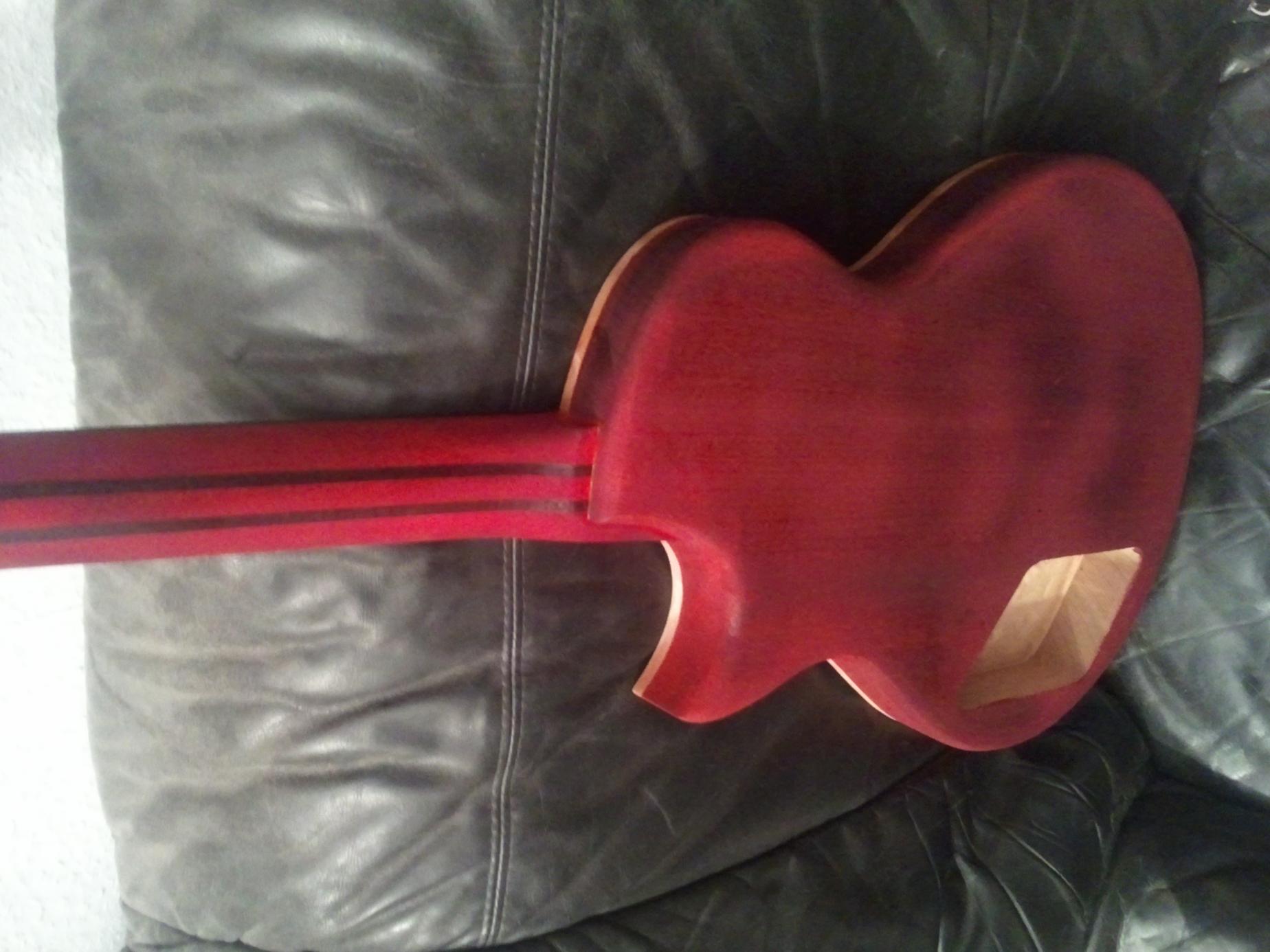

So der Hals ist eingeleimt und dann die komplette Gitarre rot gebeizt.
Das Fakebinding habe ich folgendermaßen hinbekommen:
Die Gitarre mit Klebeband abgeklebt und nur das Binding freigelassen. Dann habe ich das Binding mit Klarlack eingesprüht.
Danach konnte ich die Gitarre beizen ohne dass Beize ins Binding einziehen kann. Damit man das Binding auch von oben sieht habe ich mit ner Ziehklinge an der Kante die Beize weggekratzt.
Hat sehr gut funktioniert wie ich finde. Allerdings sieht das ganze in Wirklichkeit viel besser aus als auf den Bildern. Die Maßerung der Decke ist mit meiner Kamera einfach nicht darstellbar



[Explorer95]

... und die Decke sieht auf den Bildern schon göttlich aus



[Ska-ot]

Die sieht super aus (ich mag rote Gitarren )
Darf man aber fragen was der Spaß gekostet hat ( ohne pickups)
