Musima Elektra Deluxe - Schaltbild Verkabelung (spez. Klinkenbuchse)?

[Weltklang78]

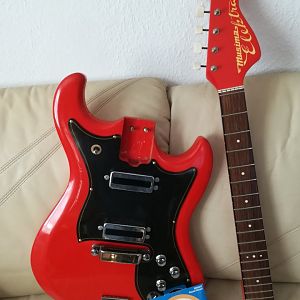

Ich bin dabei, eine Musima Elektra Deluxe wieder zu beleben. Die meisten Probleme hatte/habe ich bei der Verdrahtung der Klinkenbuchse. Musste diese ausbauen, weil sie zu eng war und nun, nicht aufgebasst und Kabel abgerissen. ..
Gibt es irgendwo Hinweise zur Original Verdrahtung?



[LP Hannes]

Moin.

https://goo.gl/images/QjAVUD

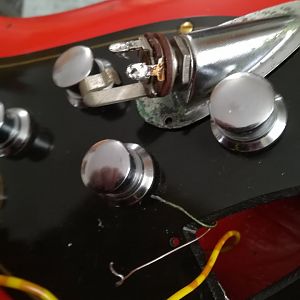

Das Kabel, das vom mittleren Poti-Anschluß kommt sollte also gegenüber der "Metalzunge" angeschlossen werden...
2 Litzen -> 2 Möglichkeiten ...das sollte wohl klappen.
Viel Erfolg !
