Mounting Plate für P90 Soapbar gesucht

[-MK-]

Moin,

ich möchte gern einen Soapbar P90 (EMG P81) in eine Fräsung für einen klassischen P90 einbauen (Gibson LP BFG). Von den Maßen kein Problem. Allerdings ist der vorherige P90 "innen" verschraubt gewesen, also zwischen den polepieces. Der neue hat die Bohrlöcher außen. Daher suche ich eine Montageplatte, die ich auf die inneren Bohrlöcher schrauben kann und die dann entsprechende Bohrungen für die dünnen Pickupschrauben außen hat, entsprechendes Gewinde natürlich auch .

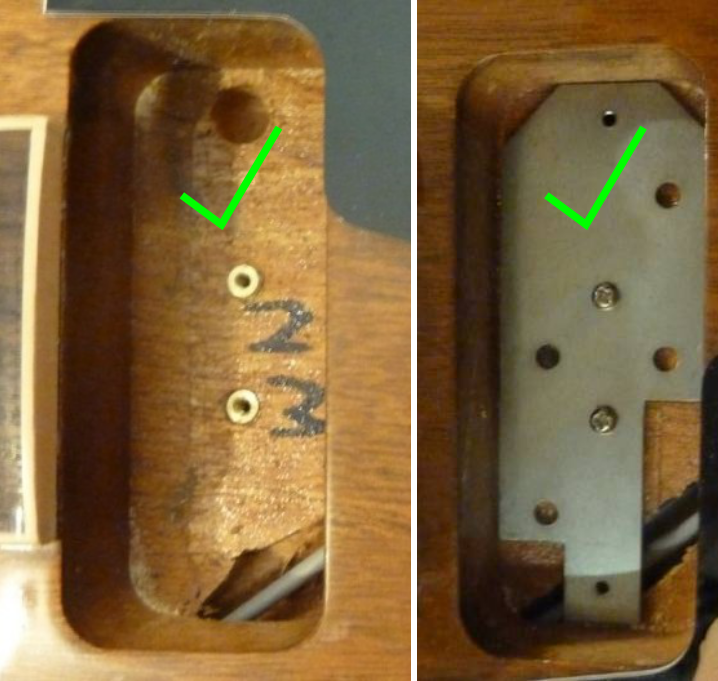

Ich habe mal ein Foto angefügt, das ziemlich genau den Ausgangszustand und das Ziel zeigen. (Bildquelle: Quelle)

Leider scheint es das nicht fertig zu geben, zumindest habe ich nix gefunden. In den Staaten gibt es ein paar solcher Platten zu kaufen, aber die sind dann von den äußeren Bohrlöchern nur für Mini Humbucker, passt also nicht von den Maßen. Und ob das mit Versand und Zoll noch so lohnend ist, ist die nächste Frage.

Hat jemand eine Idee, an wen man sich für sowas in DE wenden kann? Gibt es spezielle Gitarrenbauer oder Pickup Hersteller, die sowas anfertigen würden? Bin über jede Idee dankbar, damit das Projekt endlich mal zum Ende kommt.

(und nein, Holzschrauben möchte ich nicht benutzen, das wäre zu einfach und größere Holzarbeiten kommen nicht in Frage, den dafür müssten u.A. zusätzliche Holzklötze eingeleimt werden...)

Vielen Dank vorab



[HD]

So was wäre mir nicht bekannt. Aber vielleicht hast Du im Bekanntenkreis jemanden, der einen 3D-Drucker hat und dir da vielleicht etwas passendes drucken kann.



[Rostl]

moin, du wirst wahrscheinlich solche Platten schwer finden
Die Originale von Gibson passen aber für P90 und Mini HB



[Ben zen Berg]

Für eine

Hersteller, die sowas anfertigen würden?

Das wäre eine Sonderanfertigung und bestimmt nicht unter 50 € zu haben. Da ist ein Lasercutter-Service wohl billiger. Nur die haben auch meist eine mindest-Bestellmenge. Und dann ist das Material auch nicht ganz unwichtig. Wenn es den Klang des P-90 nicht beeinflussen soll, bleibt nur Neusilber. Das habe ich noch bei keinem Lasercutter in der Materialliste gefunden.
Dann doch lieber - wie @HD schon schrieb - Kunststoff. Drucken, lasern oder selber machen...



[Adrenochrome]

2-4mm starkes PVC aus'm Baumarkt, ablängen, Löcher und Gewinde bohren, ab dafür...
Wenn die Amis dafür Stahlblech nehmen, kannste auch 2mm Flachalu nehmen.



[-MK-]

Die Originale von Gibson passen aber für P90 und Mini HB

Ja, das ist ja das Problem. Ich suche ja nichts für einen Mini HB, sondern einen Soapbar P90, da sind die Löcher weiter auseinander

Aber vielleicht hast Du im Bekanntenkreis jemanden, der einen 3D-Drucker hat und dir da vielleicht etwas passendes drucken kann.

Leider nicht. Aber selbst wenn, hätte ich ja immer noch keine passenden Gewinde drin

Das wäre eine Sonderanfertigung und bestimmt nicht unter 50 € zu haben.

Ja, 50€ wären ok. Wenn der Gitarrenbauer da noch neue Hälzer einleimen muss, damit die angebohrt werden könnten stattdessen, wird es garantiert auch nicht billiger


Für selber machen hab ich weder die handwerklichen Fähigkeiten, noch die Werkzeuge, noch die Muße. Würde den Vorschlag einfach gern jemandem schicken, der macht alles fertig, bohrt das Gewinde, ich schraub es daheim einfach rein und fertig.



[Adrenochrome]

Haste was um sehr genau zu messen, einen Messschieber zum Beispiel?
Mit den richtigen Maßen geht der Rest schnell



[-MK-]

@Adrenochrome die Innenmaße der P90 Bohrung müsste ich noch irgendwo raussuchen, die Bohrlochabstände vom EMG P90 kenne ich aus dem Datenblatt auf den mm genau. Die Größe der Fräsung hätte ich sicherlich auch schnell gemessen, aber im Zweifelsfall einfach die Außenmaße vom EMG Pickup minus ein paar mm rund rum, der passt ja genau rein

https://www.emgpickups.com/p81.html
https://www.emgpickups.com/pub/media/Mageants/p/9/p90_0230-0121rc.pdf



[Adrenochrome]

Damit kann man definitiv arbeiten



[boisdelac]

@-MK-

Wo wohnst Du denn? Wenn Du in der Nähe von ES oder GP wohnst, könnte man da etwas machen. Mit Gitarre vorbeikommen und "Bastelwasteln" 2 Stunden ...

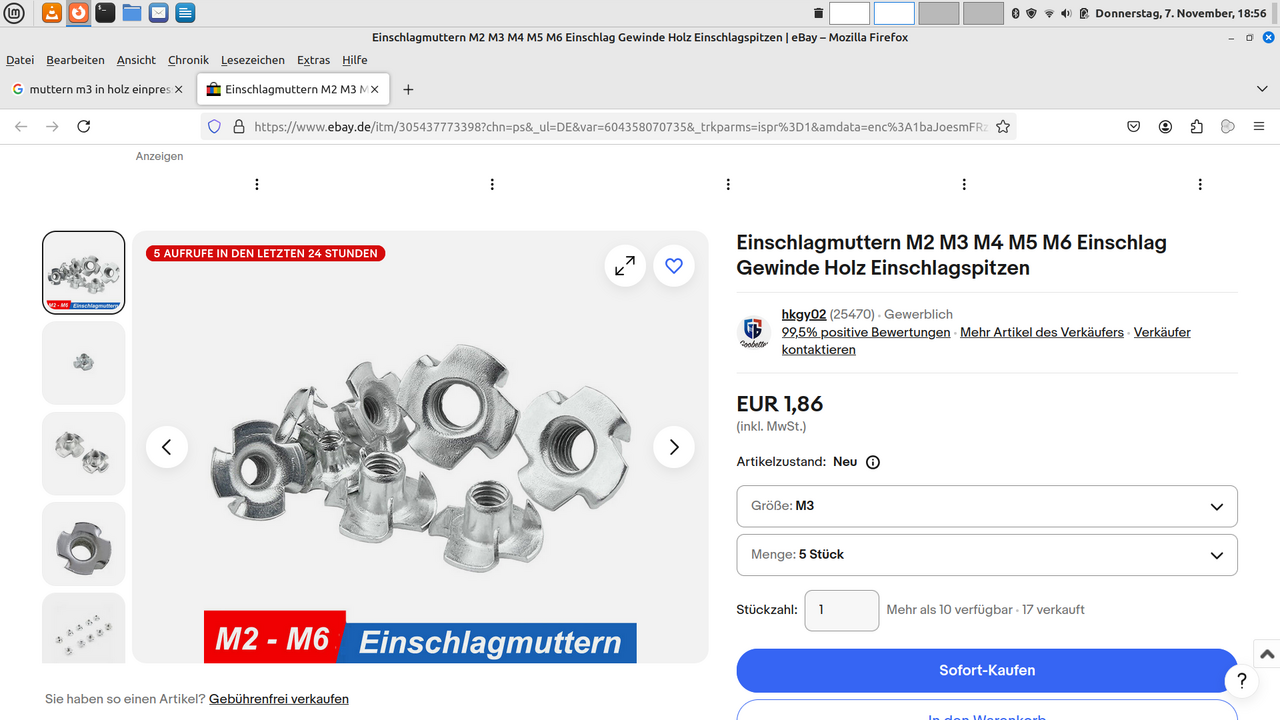

Du musst Dir außerdem auch noch die Befestigungsschrauben für die Gewindemuffen besorgen. Ob die Gewindemuffen im Holz mit metrischem Gewinde sind, ist fraglich.

Was Du auch noch beachten musst ... Du musst beide Pickups tauschen, sprich beide Pickup müssen aktive Pickups sein. Eine Kombination aus aktiven und passiven Pickups funktioniert nicht. Wenn Du aktive von EMG einbaust, brauchst Du auch noch die 25k-Potentiometer von EMG.



[Rostl]

Soapbar P90

Gibson P90 Soapbar BK​

​



[Ben zen Berg]

Du musst Dir außerdem auch noch die Befestigungsschrauben für die Gewindemuffen besorgen.

Da kannst Du doch auch die zur Zeit verwendeten Befestigungsschrauben kürzen. Andererseits - vier 1/10" oder M3 Schrauben sind ja auch keine große Investition.
