Marlin SL-200G - nach Poti-Wechsel Funktionsprobleme (Schaltplan?)

M
Meru1
Registrierter Benutzer
Zuletzt hier
12.03.24
Registriert
16.02.22
Beiträge
5
Kekse
0
Hallo! Ich habe ein kleines Elektronik Problem. Es geht dabei um eine Marlin SL-200G by Hohner von ca.1989 die ich versuche wieder fit zu machen. Da die alten Potis (B500K und D500K) sehr am knacken waren wollte ich neue Potis reinbauen. (GöldoE500L und Göldo E500M)
1 Humbucker - 1 Volume - 1 Tone - 1 Coil Split

Ich habe ich alles genau angelötet wie es vorher mit den alten Potis war, nur irgendwas ist schief gelaufen dabei.
Volume - macht die Tone Funktion
Tone - gar keine Funktion
Split Schalter - funktioniert

Leider finde ich keinen Schaltplan der auf die Gitarre zutrifft.
Der Humbucker hat nur 3 Kabel: Pink, Grün und eins Ungeschirmtes.
Der Split Schalter hat nur 3 Pole statt heute üblich 6.
Könnt ihr mir helfen?

Eigenschaft

Wenn die Gitarre sowieso nur einen Tonabnehmer hat, dann reicht ein Schalter mit 3 Polen auch vollkommen aus. Wichtig ist erstmals herauszufinden, welcher Draht des Pickups der heiße ist, welcher Masse, und welcher für den Coil-Split. Ich tippe mal darauf, daß der ungeschirmte Draht für die Masse ist. Diesen auf das Volume-Poti löten. Der heiße Draht geht an den Eingang des Volume-Potis. Der Eingang des Tone-Poti verbindest du mit dem Ein- oder Ausgang des Volume-Potis, je nachdem ob du 50iger- oder das Modern-Wiring bevorzugst. Am Ausgang des Tone-Potis lötest du den Kondensator ein, dessen Ausgang geht an Masse. Der Kondensator kann im Prinzip auch zwischen Volume- und Tone-Poti verlötet werden, elektronisch gesehen ist das egal.
Fehlt noch der Draht für den Coil-Split. Der geht an den mittleren Pin des Schalters. Vom unteren bzw. oberen Pin des Schalters, gehst du ebenfalls an Masse.

Schau mal bei Seymour Duncan nach den Wiring. Dort "1 Humbucker, 1 Volume Push/Pull Coil-Split, 1 Tone" auswählen. Das sollte dir helfen.

Fehlt noch die Frage welcher Draht der heiße ist und welcher für den Coil-Split. Dort mußt du den Widerstand messen zwischen den ungeschirmten und den jeweils anderen Draht. Dort, wo der Widerstand am größten ist, ist der heiße. Der geht ans Volume-Poti.

Ich hoffe das paßt so alles.

  • Interessant
Reaktionen: 1 Benutzer
Danke für die schnelle Antwort! Habe gemessen - das weiße Kabel müsste heiß sein (es ist weiß, nicht grün, hatte mich verschrieben). Habe nun alles wie beschrieben angeschlossen - Volume funktioniert - aber Tone und Split nicht. Habe nun das Pinke kabel vom Humbucker an Mitte des Split und Ein Masse Kabel vom Gehäuse des Split an Volume. Alles ist angeschlossen aber habe auch noch ein Rotes Kabel übrig. Irgendwas mach ich falsch..

Zuletzt bearbeitet:
Habe gemessen - das weiße Kabel müsste heiß sein

Alles ist angeschlossen aber habe auch noch ein Rotes Kabel übrig.
Hallo!
Es ist wichtig das Du die Informationen strukturierte vermittelst:
Z.b. 1-2 Fotos, und die Messwerte vom Humbucker so z.b.:
Rote-Weiß: 5
pink-Weiß 10
Durchsichtig rot : unendlich

Dann wäre es viel einfacher zielgerichtet zu helfen

Mfg

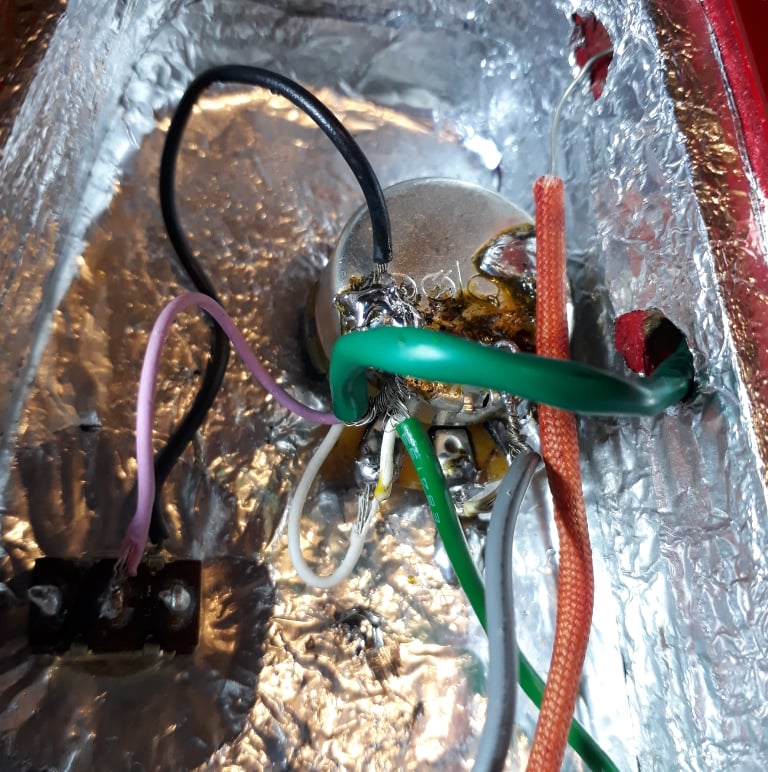

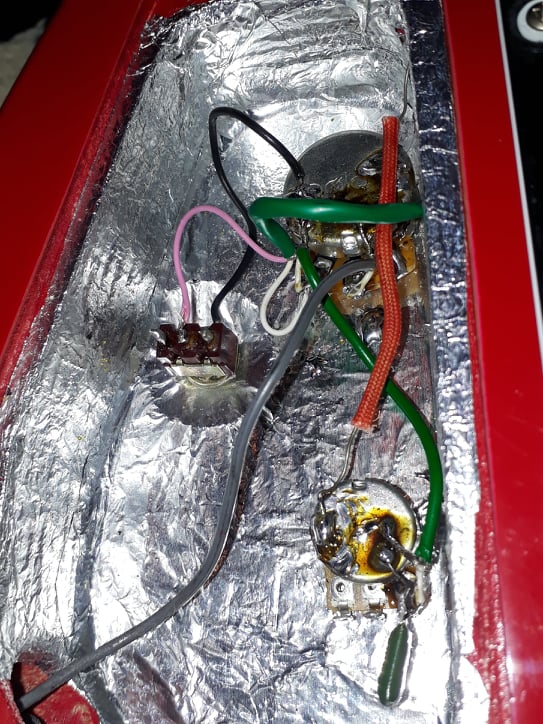

Ich hoffe mal man erkennt was auf den Fotos, ist etwas schwer zu fotografieren

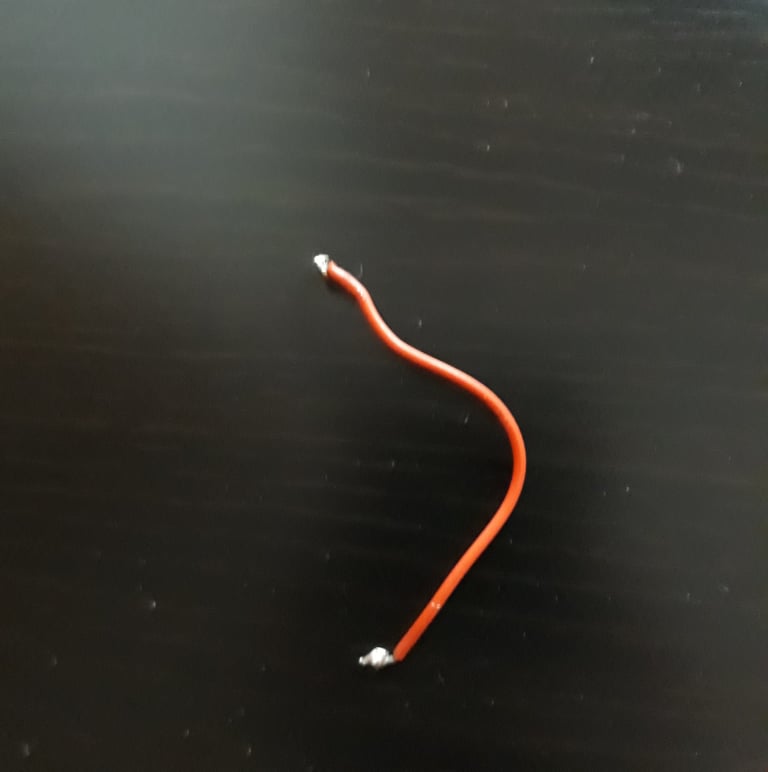

Das rote Kabel vom Foto ist übrig

Humbucker Messung:
Weiß - ungeschirmt = 13,13
Pink - ungeschirmt = 6,63


Anhänge

  • 273685479_314495844050742_45603853101532350_n.jpg
    119,7 KB · Aufrufe: 81
  • 273749867_4774871919268707_2614384876327782560_n.jpg
    138,4 KB · Aufrufe: 78
  • 273704850_645713600036246_192327227391969529_n.jpg
    25 KB · Aufrufe: 70
Der Split ist richtig angeschlossen, hast du den Schalter Mal durchgemessen?

Das rote kommt ist wohl die Verbindung von Tone zum Volumen Regler. Leider kann ich auf den Fotos nicht erkennen wie da was angeschlossen ist.

Mfg

Der Schalter sagt in beide Richtungen 0,2

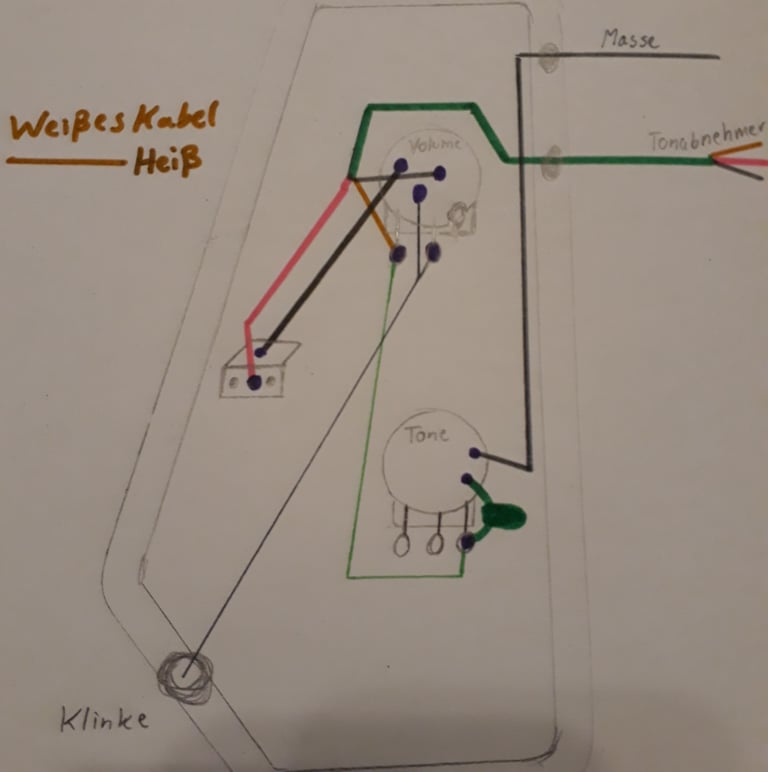

Hab das mal versucht aufzumalen, hoffe man versteht da etwas mehr als auf den Fotos :)


Anhänge

  • 273760539_299357065432863_8019999262901787538_n.jpg
    33,2 KB · Aufrufe: 81
Der Anschlussdraht muss auf den mittleren Kontakt vom Poti.

Den Schalter musst du von Rosa nach Schwarz messen. Dabei muss er einmal 0,2, und einmal 6,6k Anzeigen. Tut er das nicht dann Messe bitte einmal Mitte gegen den freien Pin. Einmal 0,2 und einmal unendlich. Wenn beide Messungen nicht passen, muss der Schalter neu.

Hth

Habe den Anschlussdraht auf den mittleren Kontakt vom Poti gelötet - nun funktioniert alles wie es soll. Vielen Dank euch beiden für die Hilfe!!!

  • Gefällt mir
Reaktionen: 1 Benutzer
Kein Ding, das machen wir doch gern. Und schön, daß es jetzt funktioniert!
