Line Signal und 12V über RJ45 ? Pedal Board - Netzwerkkabel - Endstufe

[schimmelchen]

Hey, ich habe vor, mir die elende Verkabel'ei, die ich jedes mal beim Aufbauen habe zu ersparen und hab eine klasse Idee.

Ich erkläre mal kurz wie ich es zur Zeit habe, wie es werden soll und so ich noch Probleme sehe.

Also im Moment gehe ich von meinem Effekt zur Endstufe, welche beide Strom benötigen. Falls der Amp nicht ausreicht habe ich immer noch eine Di-Box dabei, falls der Mischer keine zur habd hat. Klingt jetzt garnicht nach so viel Kabel'age, aber schon für das Netzteil des Vorverstärkers eine Steckdose zu finden wird oft nicht zu einfach, ich will ja schließlich das Ding auch nicht irgendwo stehen haben.

Meine Idee ist jetzt Ein Pedal-Board aus Holz zu haben, indem meine ganzen Verkabelungsprobleme komprimiert sind.

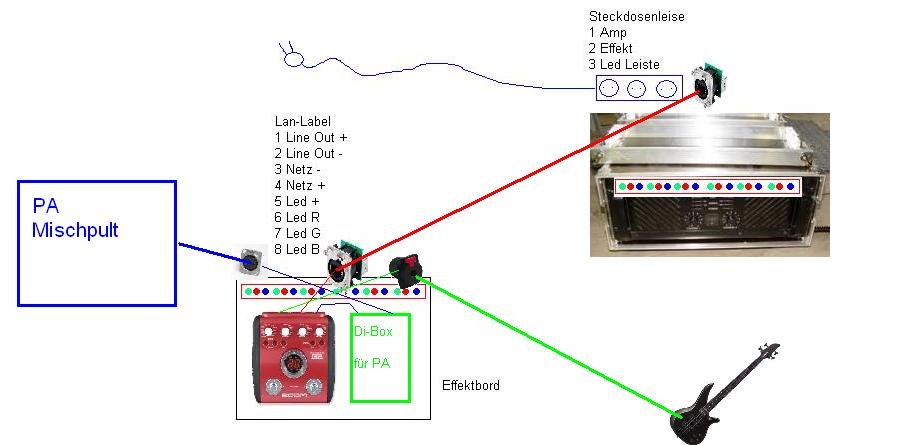

Einfach Kabel zwischen Board und Amp und Fertig. Ich habe jetzt ein RJ45 Kabel ins Auge gefasse, da 8 Adern für diese Zewcke sinnvoll erscheinen und man ganz einfach mit der länger Variieren kann. (3 m für Proberaum , 10 m für größe Bühnen)

Wenn ich schon dabei bin kommt zur Effekthascherei noch 50 cm RGB LED-Stripe über die Endstufe und das Selbe nochmal in das Pedal-Board, im es auch im Dunkeln immer leicht zu finden

Kabel Konzept steht, ET Kenntnisse sind vorhanden, Lötkolben steht bereit.


Aber:

Wie anfällig ist ein Line Signal, wenn es mit 2 Strom führenden und 4 Masse in einem Cat5 Kabel liegt??

Hat das jemand schon einmal probiert? Oder sollte ich gleich 2 Kabel, also ein Gitarrenkabel, nehmen (fände ich unschön)?


1 Netzteil Plus 9V
2 Netzteil Minus
3 Lineout +
4 Lineout -
5 LED Plus 12 V
6 Minus Rot
7 Minus Grün
8 Minus Blau



[elkulk]

Hallo,

wenn es sich um schön glatten Gleichstrom handelt bei den 9V und 12V bzw. Minus Rot/Blau/Grün, dann sollte es keine Probleme geben.
Eine Schirmung gegen Störungen sollte ja vorhanden sein.

Zu beachten ist aber noch der Widerstand der Leiter, um in den Gleichstrom-führenden Leitern nicht einen allzu hohen Spannungsabfall zu erleiden.

Und: Die Trittfestigkeit ist sicher auch nicht bei jedem Cat5 allzu hoch; es sollte unbedingt eines mit einem dickeren Kabelmantel sein.


Gruß
Ulrich



[Carl]

Nimm CAT7, dann sind die Adernpaare gegeneinander geschirmt.



[schimmelchen]

Vielen Dank! Dann werd ich langsam mal damit beginnen mir Holz und Buchsen zusammenzusuchen. Bilder kommen dann in 2-3 Wochen.
