line out S6

[Hoaxel]

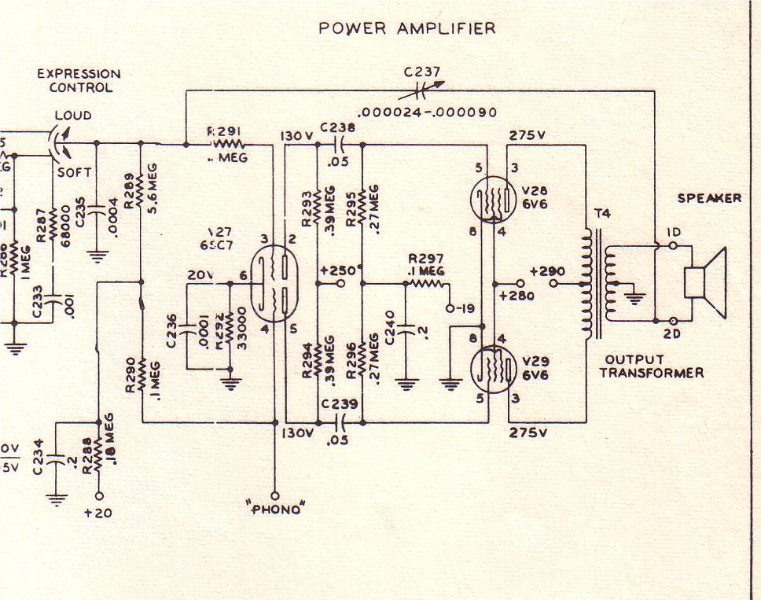

Ich steh grad wieder auf dem Schlauch, hab die S6 fertig und will ein lineout einbauen, ich hab mir den Schaltplan angesehen und bin unklar, was dieser Amp macht, bisher ist mir untergekommen, ein Zweig macht die Oberwelle, der andere die Unterwelle, der Ausgangstrafo führt sie zusammen, oder beide Zweige machen die volle Welle , symmetrisch, und er Trafo dreht die eine um und führt zusammen. Hier finde ich keine neg. Spannung und der LS hat keinen Massekontakt, kann ich das ignorieren? Ersatzwidersrtand und wie immer? oder einen Seite gegen Masse? Axel



[Hoaxel]

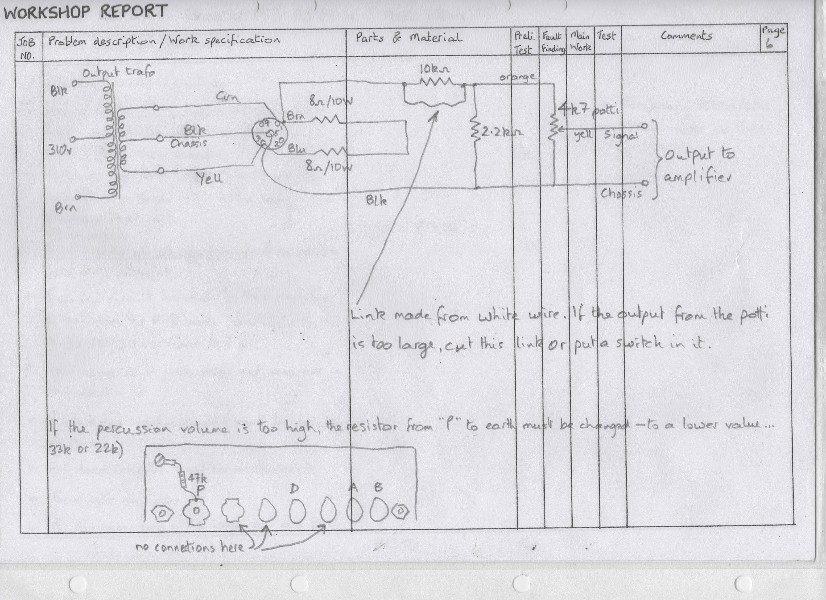

Ach so, ich verwende diesen Lineout von Brian, der sich bewährt hat bei A100, B3, M3, M100,L100, ist ein wenig anders, hoffe damit keinen Vertrauensbruch zu begehen, Axel
