Killswitch in Ibanez RG350

[Minoried]

Moin Moin,

hab mir von Thomann ein KIllswitch bestellt und wollte den demnäscht einbauen.
Hab mir verschiedene Tutorials angeguckt aber alle Killswitch haben in den Videos immer nur zwei Anschlussstellen (Sorry ich weiß nicht die genauen Begriffe ).

Also meiner hat 6 Stück und ich weiß nun wirklich nicht wo ich was anschließen muss.

Ich hab mal ein Bild angehängt wie mein Killswitch aussieht.

Ich hoffe ihr könnt mir irgendwie helfen ^^


http://www.imagebanana.com/view/tnudm7iy/DSCN0288.JPG

http://www.imagebanana.com/view/hublxfob/DSCN0290.JPG

http://www.imagebanana.com/view/b57tz7vk/DSCN0291.JPG


Danke schonmal,
Cheers



[TheByte]

Das was du da hast, sieht für mich wie ein 2fach Umschalter aus.
Ein Killswitch ist komfortabler zu bedienen, wenn er ein Taster ist.

Zum Beispiel sowas:
KLICK

Das hat dann auch nur 2 Anschlüsse

Aber wenn du deinen verwenden willst, dann such dir aus einer Dreierreihe den mittleren und einen äußeren aus und löte da Masse und Signal dran.



[Minoried]

Hey,

danke für deine Antwort
Bin heute endlich mal dazu gekommen meine Gitarre aufzuschreiben...aber ich blick da noch nicht so ganz durch welche Kabel ich jetzt nehmen muss


Hab mal ein Foto angehangen:
http://www.imagebanana.com/view/xk5kxfg4/Verkabelung.JPG


Also das graue Kabel besteht ja aus zwei und das schwarze aus einen Kabel (Sorry für meine Ausdrucksweise) , muss ich jetzt das Graue und das Schwarze nehmen?


Danke schonmal

Cheers



[Firebird II]

Die Gitarre ist passiv oder nicht?
Dann verbinde einfach den Hot Draht (der der an den Tip anschluss der Buchse geht [Tip ist der, dessen Feder an die Spitze des Kabels drückt]) an ein Pol des Schalters und das Massenkabel (das andere dass zur Buchse geht) an den anderen Pol. Mal aufgemalt:

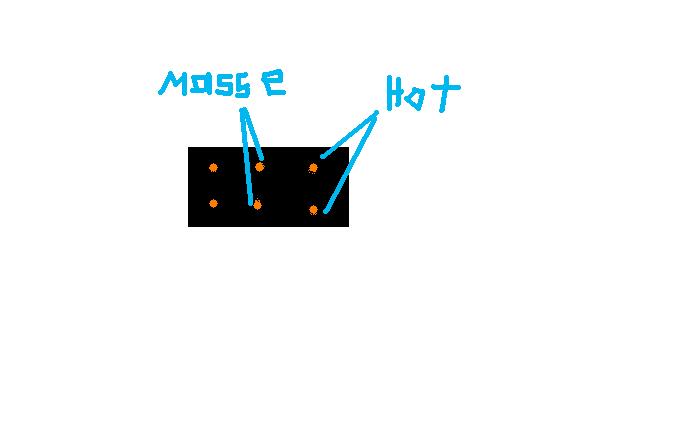

Wenn der Schalter umgelegt wird, sollten Masse und Hot verbunden sein. Ich bin mir aber nicht sicher wie du das mit den 6 Pinnen an deinem Schalter regelst, ich glaube aber so (nicht sicher):



[Minoried]

Hey,

danke für deine Erklärung! Echt Super

Also muss ich nur das Graue Kabel verwenden?



Also die beiden Kabel die ich in der Zeichnung Rot und Blau markiert hab?
http://www.imagebanana.com/view/luyb5og9/VerkabelungII.jpg


Cheers



[Firebird II]

Ja, genau!
Also das sieht alles gut aus so.
Du hast den Killswitch Effekt wenn die beiden durch einen Schalter miteinaner Verbunden werden.
Ich würde dir aber empfehlen noch einen Widerstand da rein zu bauen damit es nicht knackt wenn man Umschaltet. Frag mich aber nicht wo der rein kommt, das hab ich vergessen. Den Widerstand weiß ich auch nicht mehr. Der müsste ans Massenkabel kommen, aber bin mir garnicht sicher.
