Jisheng - Akustik Gitarre, Preamp defekt?

[Rüsselfant]

Hallo lieber Musiker,

ich habe hier meine Jisheng E-Akustik Gitarre und hatte gestern versehendlich die 9V Block Batterie falsch herum eingelegt.

Seit dem kommt kein Ton mehr.

Habe die Platine mal ausgebaut...es steht QH-800 drauf, sonst leider nicht. Eine Recherche nach Ersatz gab leider keinen Erfolg.
Was könnte ich da nehmen?

LD

Ingo



[BDX.]

Mach doch mal ein Detailfoto von der Platine. Manche Schaltungen mit 9V Batterie haben eine Schutzdiode eingebaut.
BDX.



[Rüsselfant]

Hi BDX,

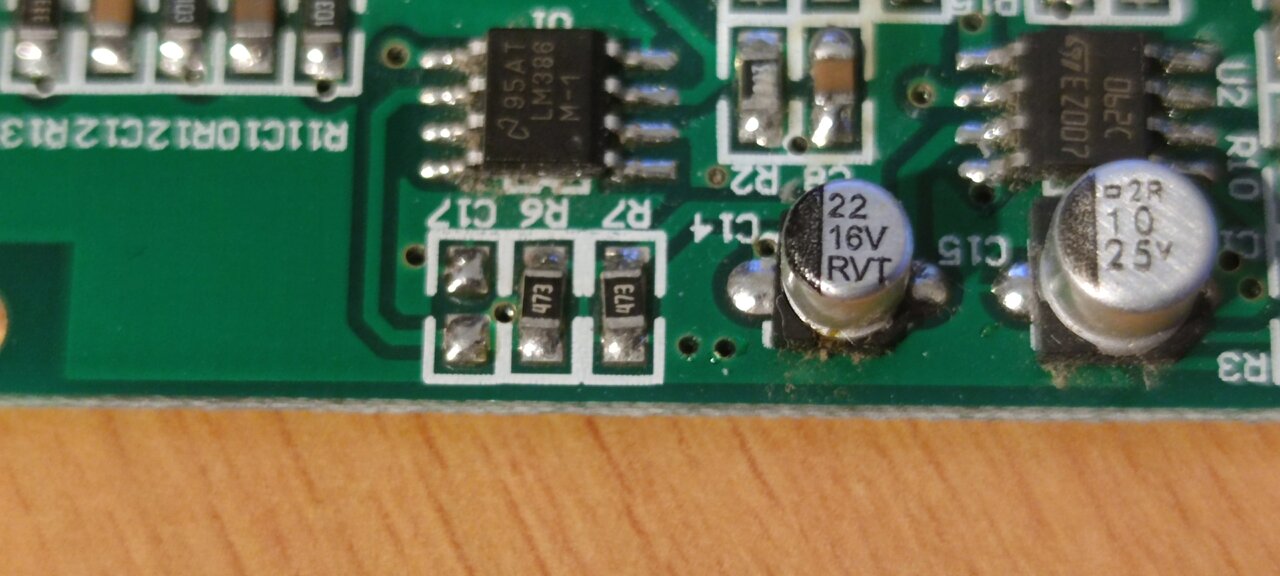

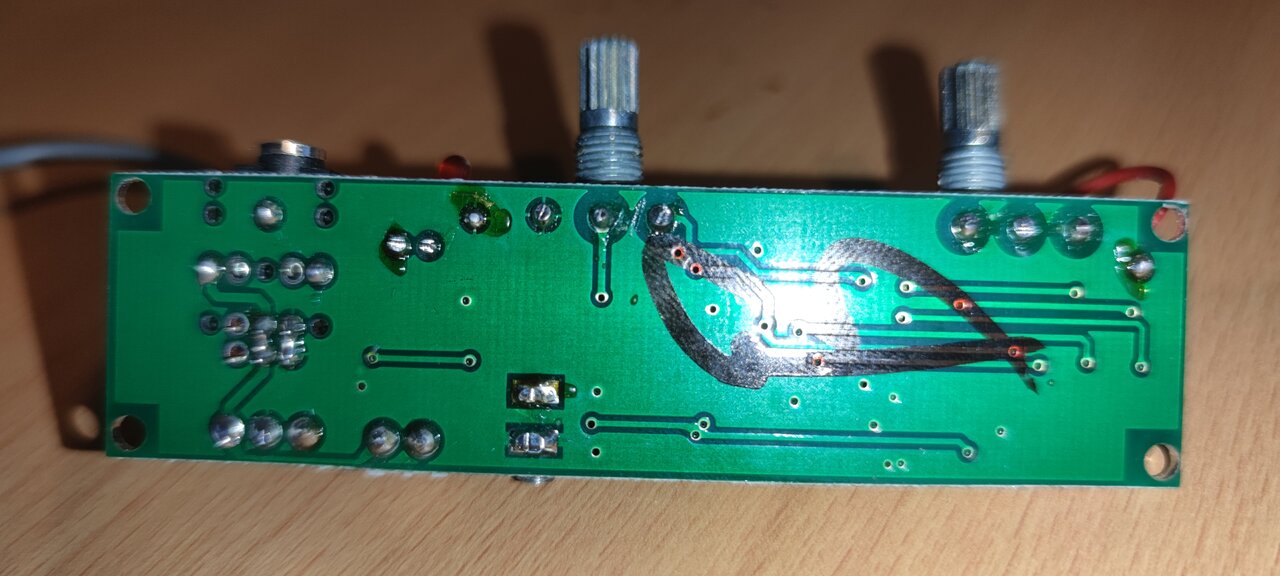

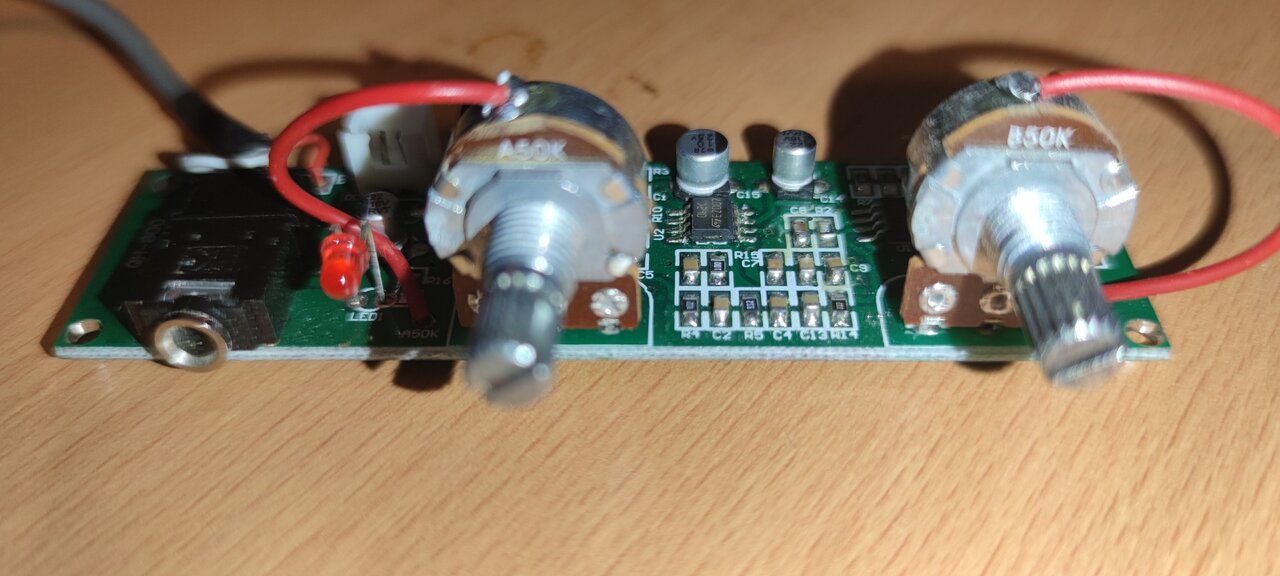

anbei die Pix


VG

Ingo



[BDX.]

Scheint nicht der Fall zu sein.
BDX.



[Rüsselfant]

Hmmm,

wäre sowas möglich

[Hot Item] Donlis 2 Bands EQ Circuit Active Passtive Guitar Pickup Preamp

Material: Plastic/Steel Type: Guitar Preamp Bands: 2 Bands Guitar Pots: Mini Size Jack: 6.35 Style Style: Guitar Preamp

hkdonlis.en.made-in-china.com

Ich kenne mich NULL aus

LG

Ingo



[chris_kah]

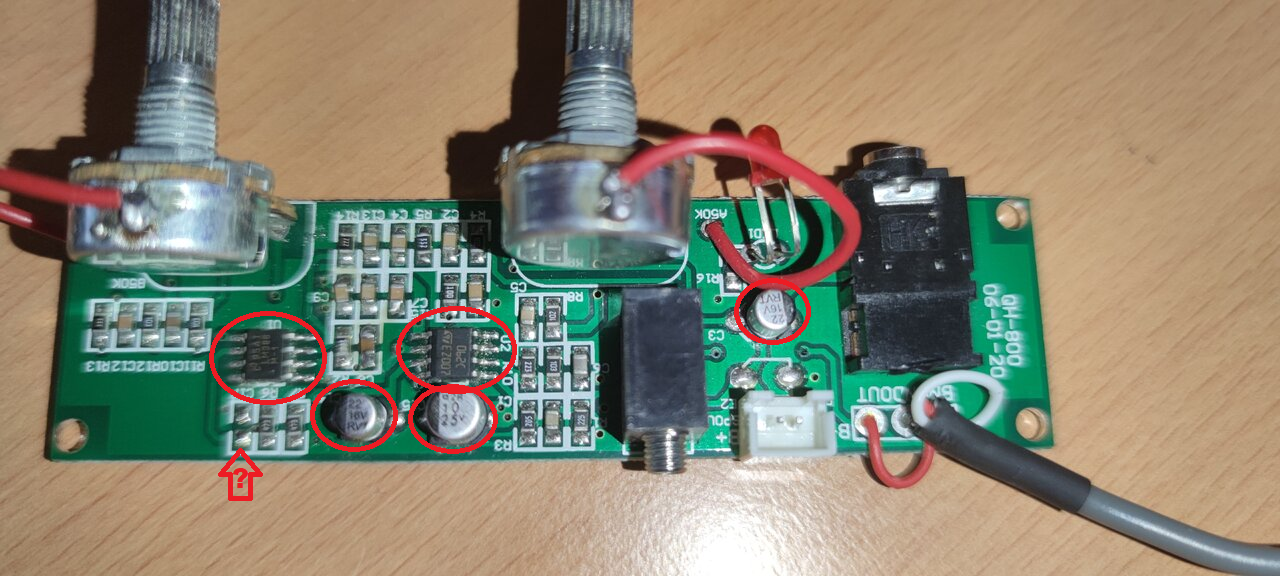

Sieht so aus, als ob durch die Verpolung zumindest die Operationsverstärker gestorben wären.

Die eingekreisten Bauteile sollten ersetzt werden. Sind alle Standard Teile.
Was ich nicht erkennen kann (Pfeil mit ? ) ist da ein Bauteil kaputt? (Crack)
Die LED könnte (muss aber nicht) auch beschädigt sein.
