Hallo zusammen !

Ich habe ein grosses problem. ich hatte bis vor kurzem einen EMG81 in meiner Ibanez rg320.

Jetzt wollte ich wieder die normalen PUs einbauen (inf 3 / inf4 ) und finde nirgends einen schaltplan.
Die Ibz hat einen 5-way-switch.. und das ist das problem.

ich habe zwar auf www.seymourduncan.com sämtliche schaltpläne gefunden, doch keiner entspricht dem, was ich suche...

kann mir jemand von euch helfen ?

Danke schonmal im Vorraus !!

Greetz

Ibz.rg320



[Uwe.s.]

Hallo ibz.rg320,

eventuell kommst du von dieser Seite aus weiter

http://www.ibanez.com/support/wiringdiagrams.aspx

Instrument: Guitar
Year: 1999
Model: rg320

Mit etwas Glück könnte das schon ein Treffer sein.

uwe. s.



[cikl]

Die Seite ist schonmal gut. Wahrscheinlich ist deine Schaltung jedoch anders als die genannte, da in der genannten die QM nur dreiadrig sind. Ich nehme an deine sind vieradrig? Dann wird normalerweise auch parallel verschaltet und das ganze kann so aussehen: http://www.ibanez.com/support/wiring/rg320diagram.gif Welche Farben haben deine Kabel? Blau und grün durften einander entsprechen...http://www.stud.uni-karlsruhe.de/~utbxc/LLL/Colorcodes.htm



[ismail]

ja hallo. Bin hier ganz neu und würde zu dem Thema auch ein paar Antworten finden.

Habe viel gesucht, geguckt und sitze schon seit einigen Tagen, ne.. Wochen sogar und komme einfach nicht weiter.

Erstmal die Promlemerläuterung:
Ich habe eine Gitarre Ibanez SA 260FM-AMB und der TonePoti wurde mehrmals "repariert" in einem nicht sehr tollen Musikladen und dann von mir selbst(schäm) falsch angelötet und funktioniert als zweiter VolumeRegler... Das sollte er nicht tun.

Der Link "http://www.ibanez.com/support/wiringdiagrams.aspx" ist schon mal der Richtige.
Mein Problem ist nur, dass wenn ich die Tabellen ausfülle auf der Seite, nichts mehr weiter auf der Seite passiert, als dass mir nur angezeigt wird, dass die Seite den Namen der Gitarre gefunden hat.

Muss mir dann nicht ein Schaltplan aufgezeigt werden?

danke, ismail



[XenoTron]

Die antwort ist simpel:
Die Seite ist grad kaputt, die HTML seite findet den Schaltplan nicht, da er gelöscht ist oder sowas. Geht momentan bei keiner Gitarre was.



[cikl]

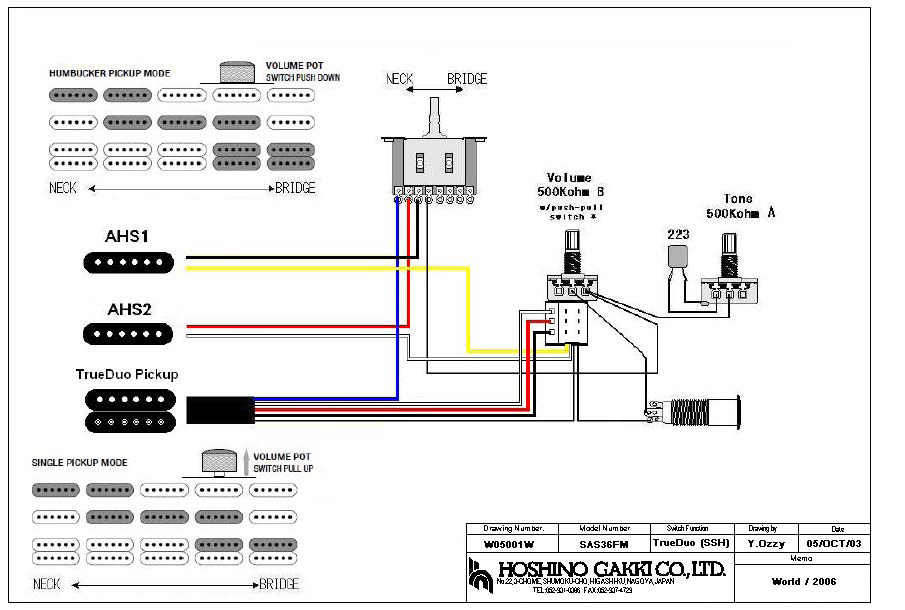

Den Schaltplan der SA 260 habe ich zufällig.



[ismail]

oahhh danke. total cool und vorallem sehr schnell.
Ich konnte mich die letzten Tage nicht darum kömmern hier vorbei zu schauen.

sehr cool, dankeschön
