Ibanez LZ-1 Pickups mit nur einem Volume Poti

[zykooo]

Hallo zusammen,

ich habe zwei Ibanez LZ-1 Pickups geschenkt bekommen, die ich in einem Bausatz verbauen möchte.
Im Original bei Ibanez gibt es einen Volume Regler je Pickup und einen Tone-Regler. Ich möchte aber nur einen Volume Regler und sonst nix.

Bitte kann da mal jemand schauen, ob ich mir hier Blödsinn überlegt habe.

Die Pickups sind aktiv und haben 4 Adern (plus Shield):
https://www.jemsite.com/attachments/screenshot_20190207-134359_drive_1549565391860-jpg.10719/

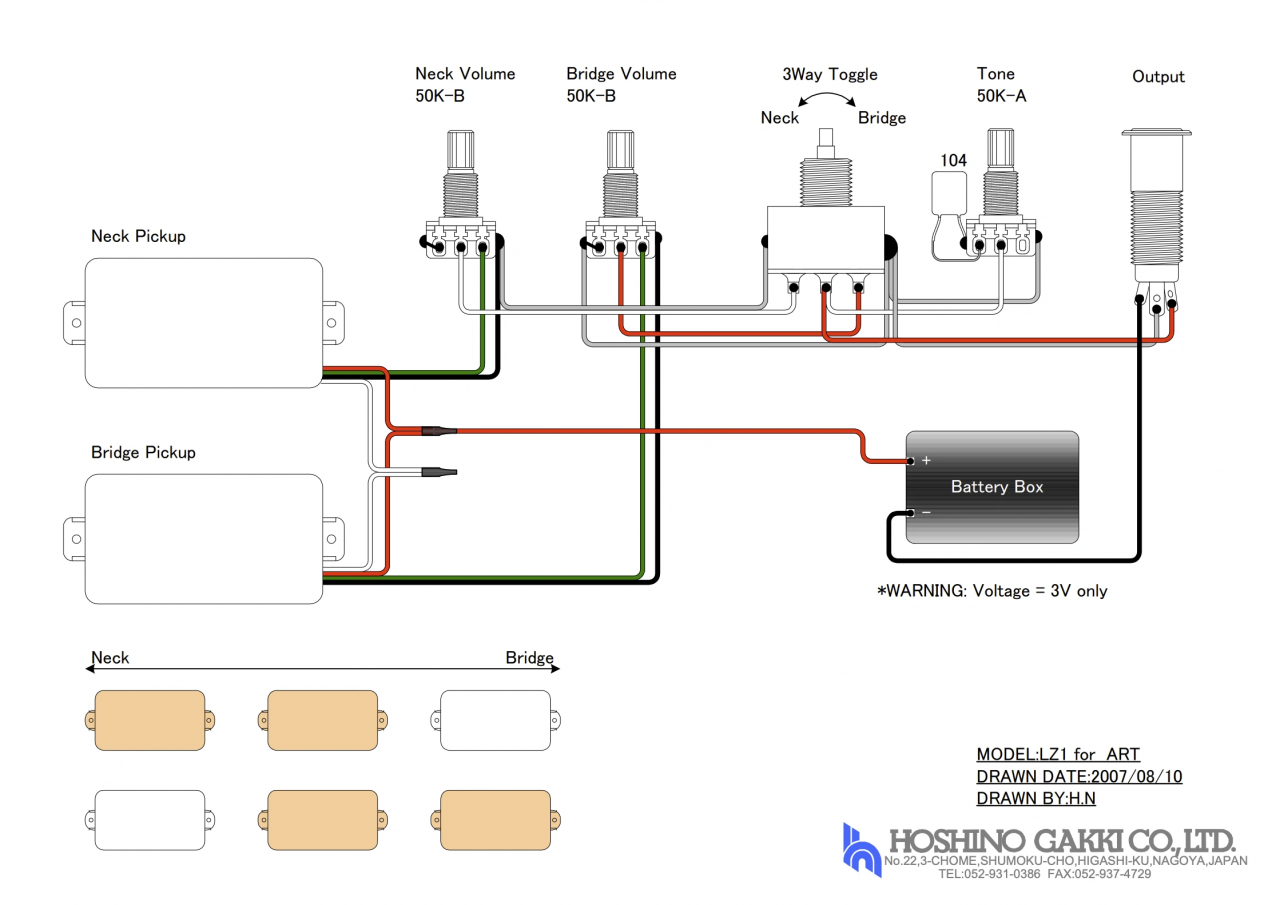

Ich habe folgende Originalschaltung gefunden:

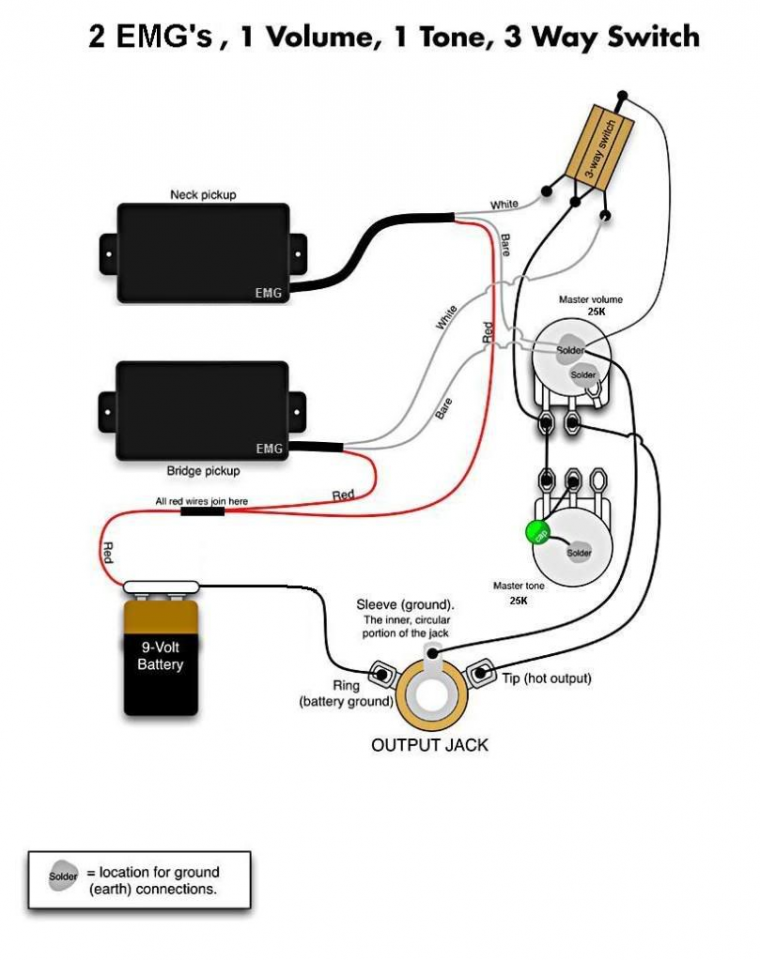

Ich wollte mich nun an folgender EMG-Schaltung orientieren:

Aus der EMG-Schaltung abgeleitet also folgende Farbzuordnung:
IBZ > EMG
Rot (3V in) = Rot - an Batterie (natürlich weiter 3 Volt und nicht 9 Volt)
Grün (Sound Output) = Weiß - an den Schalter
Weiß (3V out) = ignorieren (miteinander verbinden)
Schwarz (Gnd) = Bare - auf Volume Poti

Ist das soweit richtig?
Und muss ich das Shield von den IBZ noch mit irgendwas verbinden oder kann ich das ignorieren?

Danke schonmal!



[Software-Pirat]

Ja, ich denke, daß müßte eigentlich so klappen. Eine spezielle Erdung über die Saiten gibt es, wenn ich es richtig im Kopf habe (spiele nur passive Pickups), bei aktiven Pickups nicht, bzw. es ist nicht notwendig. Ich denke, du kannst die Schaltung so übertragen.
