Ibanez JPM100 Wiring Tone Poti 1996 Petrucci

[Avalanche]

Hey,
Ich möchte diese Schaltung mit den Originalteilen nachbauen. Bin eigentlich fertig, nur der Tone Poti greift erst am Ende (0-2) von 2-10 passiert gar nichts.
Wiring ... ist hier.
Soll das so klingen oder wo liegt der Fehler? Tone Aussen Pin an 22nF Kondensator -> Masse. Mittelpin an den AussenPin vom Vol.



[boisdelac]

Du hast ein lineares Potentiometer eingebaut (Kennlinie B). Vielleicht wird es mit einem logarithmischen Potentiometer besser. (Aus Erfahrung weiß ich, dass Fender die Volume- und Tone-Poties mit Log-Kennlinie A liefern).



[gitarrero!]

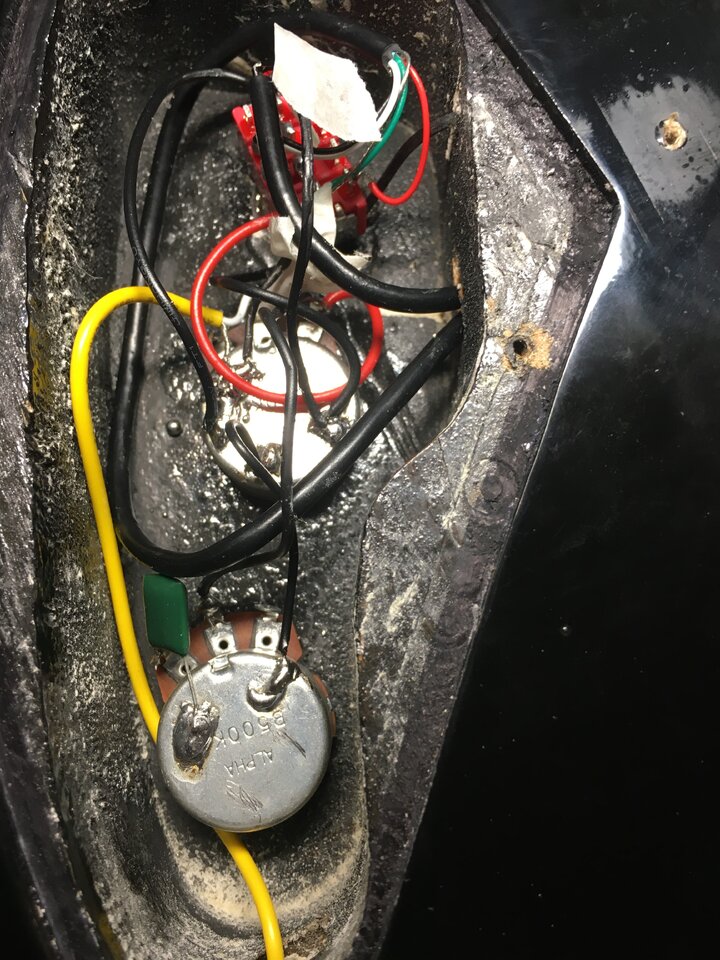

Hallo @Avalanche, auf dem Foto erkenne ich keine Fehlverdrahtung des Tone-Potis. Der Buchstabe B in der Alpha-Bezeichnung "B500k" steht für eine lineare Charakteristik des 500kOhm-Potis (logarithmisch hieße "A500k"), das ist eine gängige Wahl für ein Tone-Poti für Humbucker und so ist es ja auch im Originalschaltplan vorgesehen (Volume log. und Tone linear).



[boisdelac]

Wo hast Du den Original-Schaltplan gefunden. In den verlinkten Plänen steht nichts von Log oder Lin....



[gitarrero!]

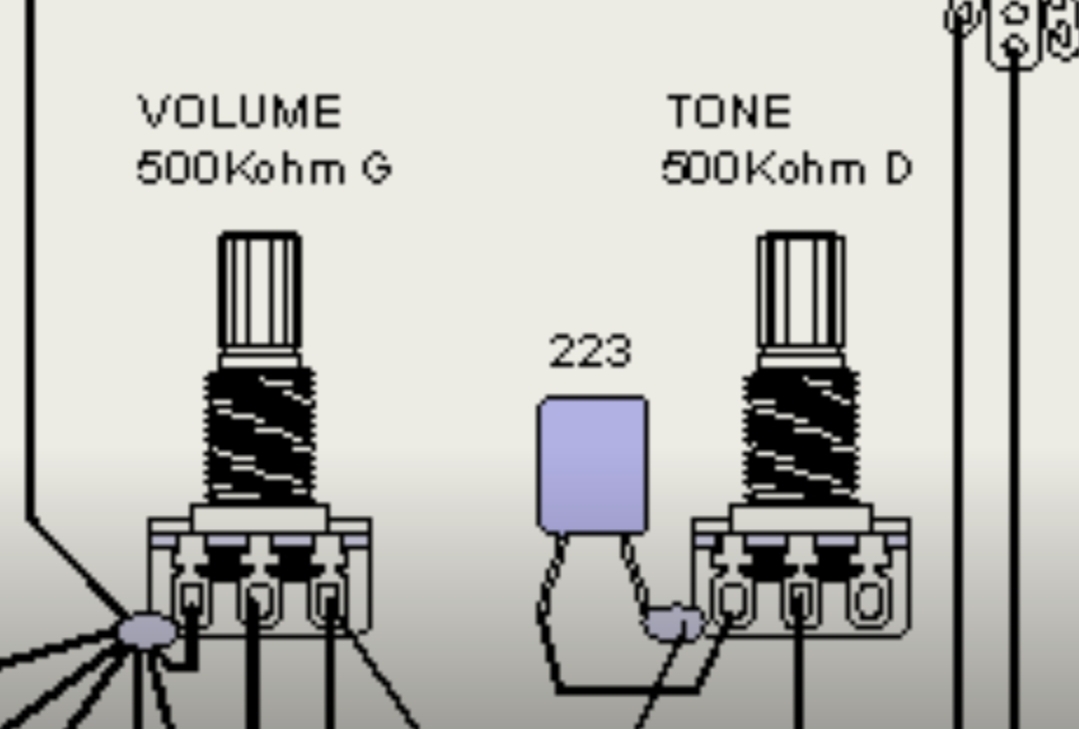

Der Buchstabe G steht für logarithmisch und der Buchstabe D für linear. Vermutlich ist das auf die Typenbezeichnungen der von Fujigen verbauten Potis zurückzuführen



[Avalanche]

Jau, vielen Dank. Das kann natürlich die Ursache sein. Wusste nicht dass der Unterschied so extrem ist zwischen A und B. Ganz lieben Dank!
