Ibanez JBM100 Humbucker-Halter abgebrochen - Ursache, reparabel, Austausch?

[munky887]

Guten Tag,

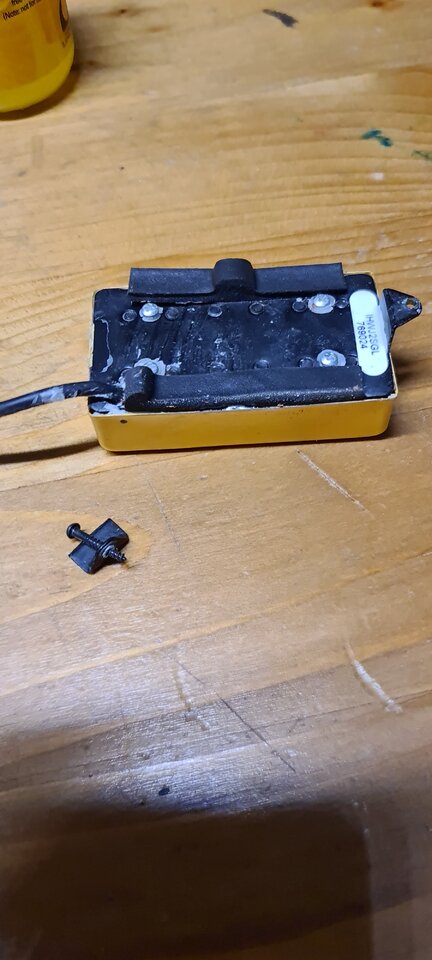

Ich kam sehr lange (1 1/2 Jahre) nicht dazu meine Ibanez jbm100 zu spielen. Als ich sie gestern aus dem Koffer holte war die eine Halterung vom Bridge Pickup abgebrochen .

Frage1: wie kann dass passieren?
Ich musste den schon bis zum Anschlag runterschrauben da er bei der niedrigen Saitenlage sonst bei palmmutes Berührungen hatte mit der Saite. Hat der Schaumstoff unten drunter den etwa so stark nach oben gedrückt dass er abriss?

Frage2: Wollte einen neuen kaufen jedoch bin ich bei den Dimensionen verwirrt. Hab nachgemessen und von den Abständen her wäre das ein f spaced pickup. In der Hals Position hab ich aber die selben Abstände der Magnete. Die Nr. auf dem Pickup hat auch nix mit denen auf der Dimarzio Seite zu tun

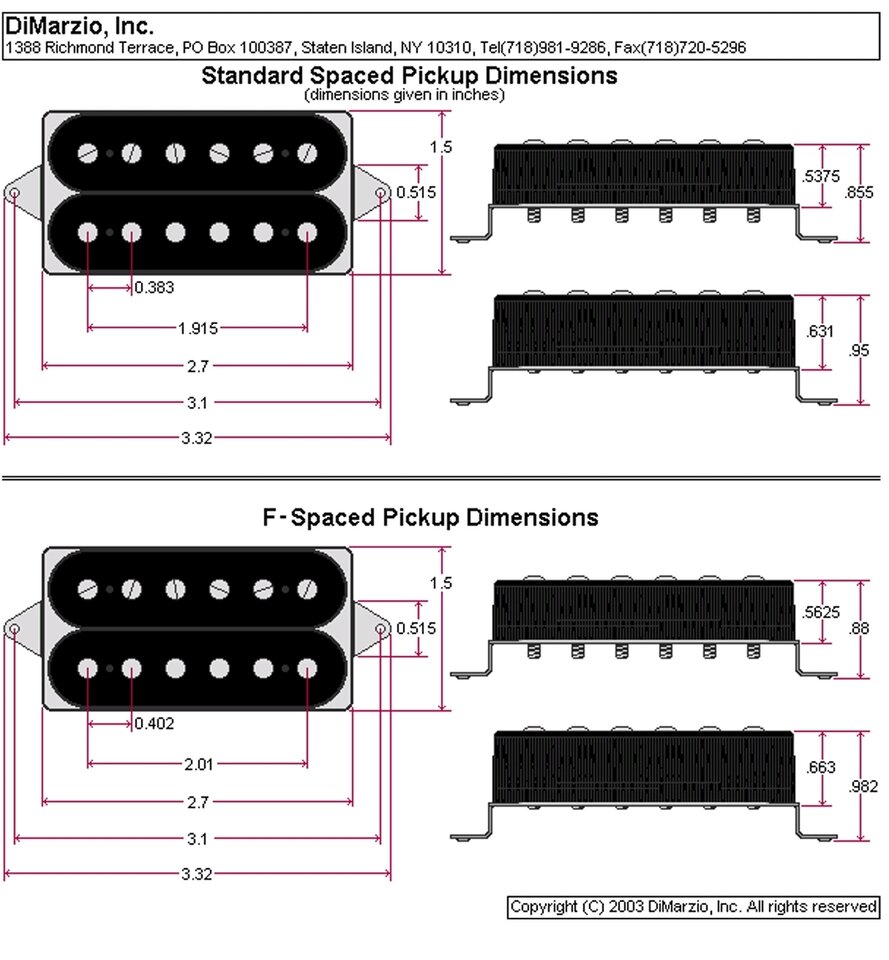

und auf den Dimensionenskizze gibt es dann noch unterschiedliche höhen von den jeweiligen Modellen (standart oder f spaced).

Bitte um Hilfe.
Danke.
Schönen Tag noch



[käptnc]

Evtl. kannst du das Halteblech anlöten.



[munky887]

Evtl. kannst du das Halteblech anlöten.

ich glaube das hält dann nicht wirklich besser wie vorher...?



[suckspeed]

Mit einem normalen Lötkolben bringt das nichts. Mit einem kräftigeren dürfte man sowohl den Plastikkörper als auch die dünnen Spulendrähte schmelzen.
Ich würde versuchen als erstes die Kappe zu entfernen. Dazu gibt es verschiedene Anleitungen. Sieht aus, als wäre der Humbucker gewachst und entsprechend klebt die Kappe dadurch auf dem PU. Ich weiß nicht mehr, was die Leute empfehlen. Bei moderater Temperatur einige Zeit in den Backofen legen oder so?
Wenn die Kappe ab ist, würde ich schauen, ob ich ein flaches Stahlblech zu einem Winkel zuschneiden und biegen kann, was ich dann innen an der Kappe befestigen würde. Dazu wären kurze, kleine Blechschrauben geeignet. Ist etwas Bastelei, aber so könnte ich mir vorstellen, so ein Teil selbst zu retten/reparieren. Wenn die Schrauben mittig zwischen den Spulen etwas rausstehen, dann ist dort auch keine Gefahr zu vermuten. Wenn die Kappe dann erstmal wieder drauf ist, dann kann der selbst gebaute Winkel auch nicht mehr raus rutschen.
Bin gespannt, ob andere Leute andere Ideen haben...



[boisdelac]

Kauf Dir so etwas

https://www.ebay.de/itm/253232008570

oder

https://www.musicstore.de/de_DE/EUR...MIxPb-jpvN9QIVDRkGAB2G6QTIEAQYBCABEgKBXPD_BwE

oder

https://der-trashcontainer.de/shop/unterboden-baseplate-humbucker-r-bridgerear-52mm-2/

oder suche einfach mal nach Humbucker Baseplate 52mm (wenn es ein F-Spacing sein soll)



[Ich79]

Ich würd den Halter mit Epoxy und einem Stück L-Profil aus Alu als Verstärkung ankleben. Dürfte die einfachste Möglichkeit sein.
Halte es nicht für sinnvoll nur deswegen den PU zu ersetzen und auch nicht den zu zerlegen um die Baseplate zu tauschen oder anderweitig dran rumzubasteln.
Löten geht so eh nicht. Weichlot ist dafür ungeeignet und für Hartlöten müßte das ganze auch demontiert werden. Da kann man dann auch gleich eine neue Baseplate verbauen.

Zu 2.) Vermutlich sind einfach beide F-Spaced. Glaube nicht, daß viele Hersteller PUs mit unterschiedlichem Spacing in einer Gitarre verbauen.



[Ben zen Berg]

Ist die Kappe den mit der Baseplate verlötet oder ist das verklebt? In der Mitte sieht es schon nach Lot aus.

Ich würd den Halter mit Epoxy und einem Stück L-Profil aus Alu als Verstärkung ankleben.

Das sehe ich aber auch als bessere Lösung an, da das Öffnen eines PUs auch immer die Gefahr beinhaltet, dass der Wickeldraht an irgendeiner Stelle reißt.



[Prospero]

Falls es denn der gleiche Pickup sein soll: Die JBM hat ein Lo Pro Edge, der Titan Bridge in F-Spaced passt besser.
Falls es eine neue Baseplate oder ein anderer PU werden soll: Die DiMarzios haben dreieckige Befestigungsohren, Ibanez fräst nur entsprechend passend aus, sodass rechteckige Ohren nochmals angepasst werden müssen. Wollte es nur erwähnen...



[munky887]

Ich denke das mit dem epoxidharz wird die einfachste Methode sein. Alles andere kommt für mich nicht in Frage, bin nicht so ein guter Tüftler^^

Aber könnt ihr mir das mit den verschiedenen Höhen der Pickups erklären? Weil ich in div. shops nie etwas von verschiednen Höhenkonfigurationen gelesen habe.



[Ben zen Berg]

Die MIA Fender-Gitarren haben - Vintage korrekt - an der Bridge ein String Spacing von 56 mm, eine ToM aber nur 52 mm.
Deswegen hat Fender das Pole Piece Spacing für Humbucker weiter gemacht. Bei Gibson haben die PUs auch manschmal unterschiedliche Spacings (Bridge 50 und Neck 49 mm)



[Prospero]

Aber könnt ihr mir das mit den verschiedenen Höhen der Pickups erklären? Weil ich in div. shops nie etwas von verschiednen Höhenkonfigurationen gelesen habe.

Gute Frage. Die Datenblätter zu den Abmaßen sind inhaltlich über die verschiedenen Modelle gleich. Entweder hat ein Pickup scheinbar je nach benötigter Wicklungszahl o.ä. die eine oder andere Höhenkonfiguration. Welche davon ein Modell spezifisch hat, scheint DiMarzio nicht zu verraten - zumindest habe ich die Angabe nicht gefunden



[Myxin]

Aber könnt ihr mir das mit den verschiedenen Höhen der Pickups erklären?

Ich gehe davon aus, dass die F Spaced Varianten primär für den Einsatz als Steg PU gedacht sind.
Und da hat man tendenziell auch die kräftigeren PUs mit etwas fetteren Spulen, dh. die sind dann halt auch mal etwas höher als die PUs für die Halsposition.
Dass das immer auf 10tel mm genau eingehalten wird, wage ich zu bezweifeln.



[Ben zen Berg]

Dass das immer auf 10tel mm genau eingehalten wird, wage ich zu bezweifeln.

Der Unterschied bei der Spulenhöhe ist dann aber schon 1/4 mm, das kann im Spritzguss schon abgebildet werden.



[Myxin]

@Ben zen Berg

Fands nur lustig, dass DiMarzio die Abmessungen auf 1/1000 Inch genau angibt, dh. auf 0,0254 mm.

Ich habe bisher keine Bobbins vom gleichen PU Modell bei verschiedenen Exemplaren (ggf. auch aus verschiedenen Jahrgängen) ausgemessen, bin mir aber sicher, dass es SO genau dann nicht sein wird bzw. es da schon Abweichungen geben dürfte.
