Humbucker split wie geht HSH

[tobbe]

Hallo,
Nochmal einfache Frage dazu, denn bei PU schalten bin ich jedes mal aufgeschmissen.
Für mich ein Labyrinth.
Norden, Süden, Anfang, Ende, alles sicher erlernbar, aber ich vergesse es nach 10 Jahren wieder.

Habe trotzdem einen billig Nachbau eines hotrail gekauft!

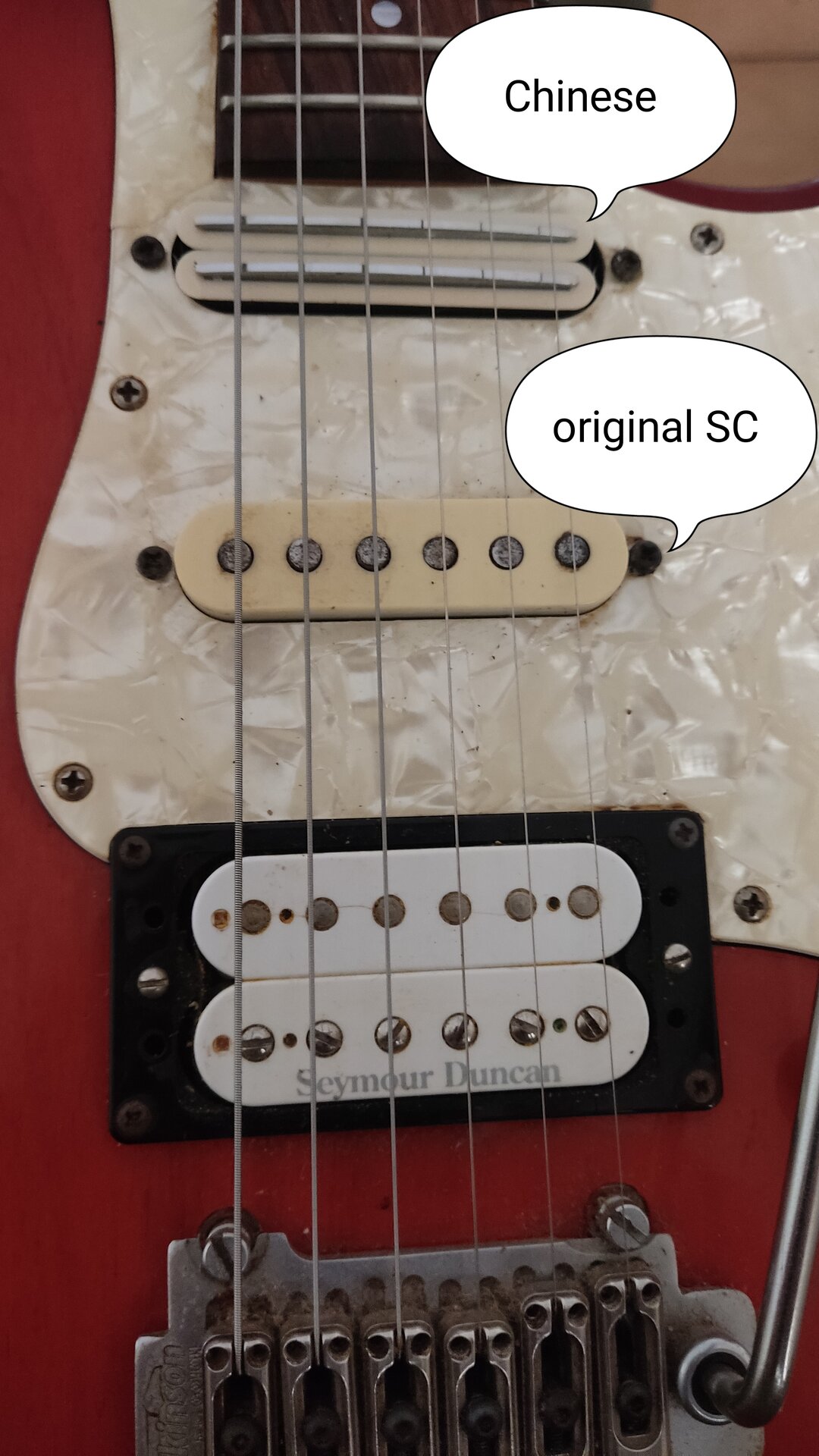

Der ist jetz in meiner Pacifica am Hals drin.

Aus einer SSH wird somit eine HSH.
Also 1x Volumen und 1x Ton mit push /pull.

Bisher so:
push / pull schaltet den Steg humbucker zum single, und wenn auf Kombination mit dem mittleren geschaltet, (4.Stellung ) ist er automatisch single, auch ohne pull.

Der Chinese humbuckt derweil schon recht gut, obwohl gar nicht zwischen Hals, Mitte oder Steg unterschieden wird. Recht viel output, musste ihn tiefer legen.

Leider hab ich den single coil split noch nicht und bei der zweiten Stellung in Verbindung mit dem mittleren SC konto ein dünner sound, also irgendwas mit out of phase oder so, nicht gut.

Die Farbcodierung könnte u. U. anders sein als bei S. Duncan.
Jedenfalls ist der schwarze am Wahlschalter schon mal richtig. Masse und grün zusammen auf Poti /Masse dürfte auch ok sein. Der rote zusammen mit dem weißen ist dann für den split zuständig.
Hier komme ich nicht weiter.

Wo muss ich denn eine Brücke legen, dass eine Spule aus geschaltet wird?
Zunächst habe ich einfach beide zusammen auf einen der Anschlüsse an push /pull gelötet.

Mein pull Schalter hat 3x3 Anschlüsse.

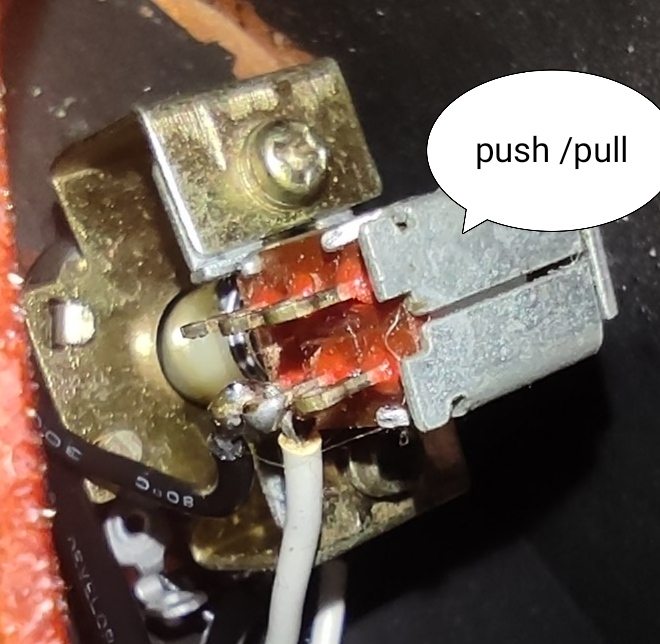

Ein nebeneinander liegendes Paar ist beim drücken auf den Schalter zusammen, beim loslassen getrennt.
Das wäre für mich der richtige Ansatz gewesen.?????

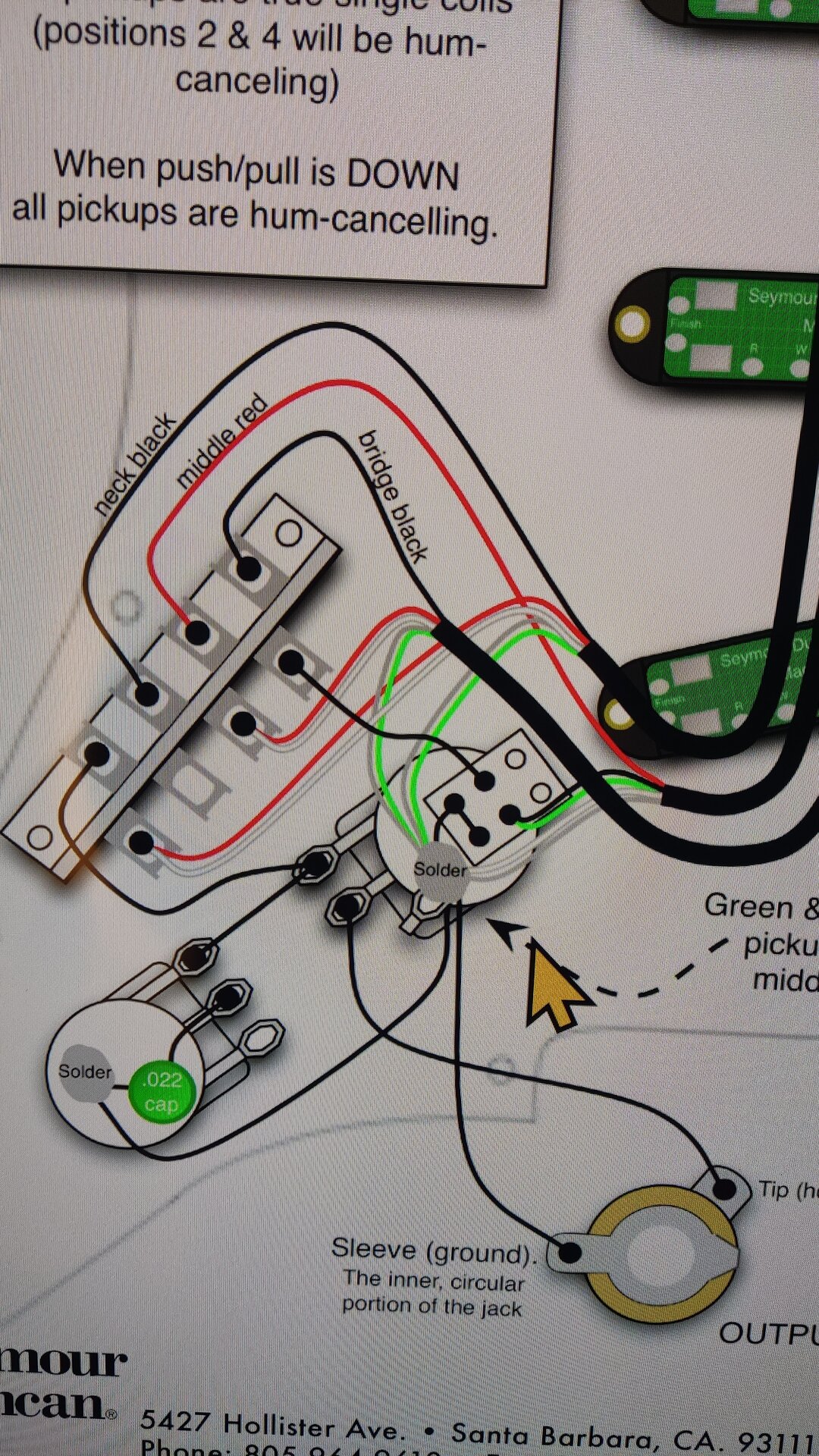

PS: auf dem SD Schaltbild ist eh alles irgendwie anders...aber da ist diese Brücke auf dem push Schalter.
Was mir jetzt erst auffällt, muss ich vielleicht eine Brücke zum gegenüber liegenden Anschluss legen?



[Blazer81]

Wenn du in der Zusammenschaltung mit dem Mittel-PU Out of Phase bist, musst du an deinem neuen PU schwarz und grün vertauschen.

Rot und weiß bleiben zusammen, und in der Split-Stellung des Push-Pull müssen sie Kontakt zur Masse bekommen.



[tobbe]

Dankeschön.
Jetzt weiß ich mehr.

Aber wie Masse am Schalter legen?
Ist das die Überbrückung, die man auch in dem Schaltbild sieht?

Weiß und rot gehen also an einen beliebigen freien Anschluss?
Wenn der pull gezogen ist, sollte ich messen welcher gerade aktiv ist, und den dann mit Masse und dem Kabelanschluss verbinden?

Ich probiere dann mal einfach..



[tobbe]

fast!
Ob nun single coil oder nicht weiß ich zwar nicht genau, aber beim Schalten ändert sich der Klang.

Es ist umgekehrt:
Beim gezogenen pull brummt er nicht, aber beim gedrückten.

Hab gepiepst und den Anschluss genommen, der bei gezogenem pull Durchgang zum dem anderen Anschluss hat, der mit Masse verbunden ist.
Also ohne Brücke....?!

wenn er beim schalten anders klingt, dürfte ich nah dran sein!

Ist halt nicht mehr ganz der Stratocaster twäng zwischen Hals und Mitte.
Und normalerweise hört man es deutlicher: single = dünn, humbucker = fett.
