Humbucker parallel schalten

[fsultra]

Hallo,

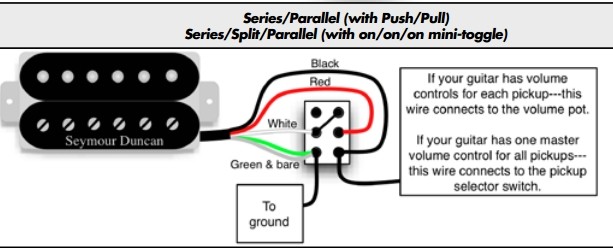

Möchte meinen Humbucker parallel schalten, habe nur eine frage zu dieser Grafik. Wenn ich den Schalter genau so ausgerichtet einbaue, welchen Schaltzustand habe ich wenn der schalter oben ist? (siehe Anh Möchte beim runterschalten seriell beim hochschalten parallel verschalten.

Quelle:
http://www.seymourduncan.com/images/products/electric/humbuckers/501005-110.pdf



[Thhherapy]

Kommt drauf an, willst du es laut Grafik wissen oder wie es beim richtigen Schalter wäre?
Wenn bei der Grafik die beiden oberen Kontakte geschlossen sind ist der Humbucker seriel, das heißt aber in der Realität das der Schalthebel unten ist.
Wenn du den Schalter genau so einbaust wie er dort abgebildet ist, hast du deine Schaltmöglichkeiten genau so wie du sie willst.
Hebel oben = parallel
Hebel unten = seriell
