Hi,

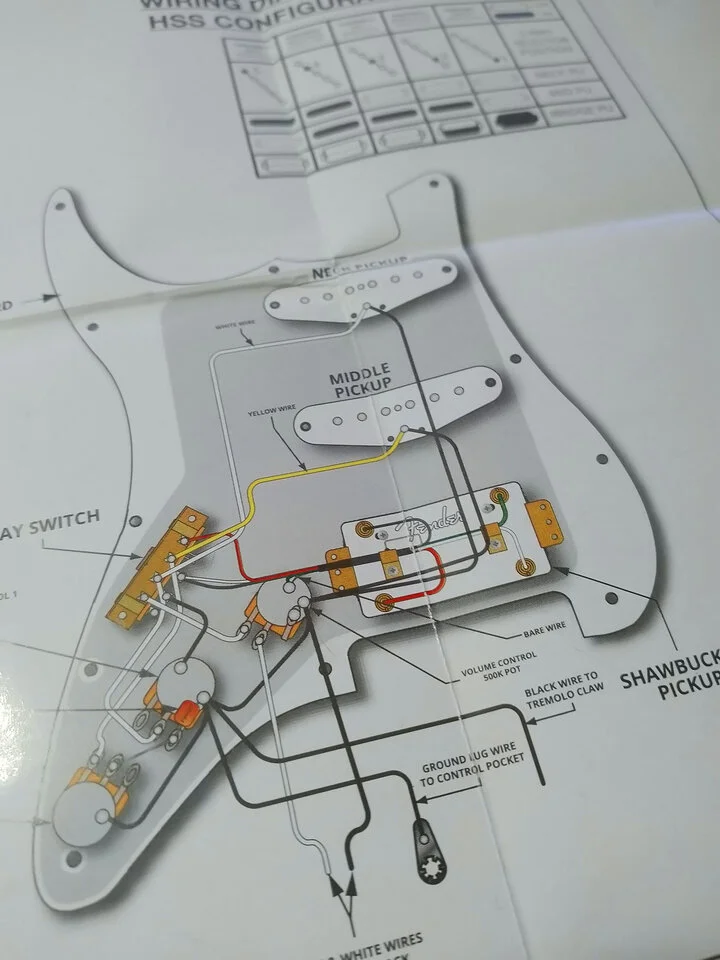

wenn die Zeichnung die korrekte Werksverkabelung ist, ist weiß/schwarz die Verbindung der beiden Spulen, die in der Zwischenposition auf Masse gelegt wird. Allerdings wohl die der American Stnadrad HSS, denn bei Mexico-Strats wird ja kein Shawbucker verbaut. Wahrscheinlich ist die Polarität der SCs bei der Player aber anders als bei der American Standard, weshalb Du das oop-Problem hast.
Wenn Du in dem Fall die rote und die schwarze Ader tauschen würdest, wäre die Spulen des HB intern out of phase, was schon mal nicht zielführend ist.
Das Ende der grünen Ader ist auf dem Bild nicht so recht erkennbar, das einzig sinnvolle wäre aber, dass sie mit dem blanken Draht gemeinsam an der Masse des Volumepotis verlötet ist. Denn rot ist eindeutig der Hot-Ausgang des PUs, und schwarz und weiß fallen wie gesagt aus.
Was du jetzt tun musst, ist abhängig davon, ob die Zwischenposition zur Zeit brummreduziert ist. In diesem Fall müsstest Du dafür sorgen, dass im Coil Split die Phase des Signals gedreht wird und dabei zugleich die Wicklung der Spulen gegensätzlich bleibt, wie bei einem Humbucker. Das würde bedeuten, rot und grün am HB zu vertauschen. Dann würden die Spulen umgekehrt verdrahtet, aber auch die andere Spule des HB gewählt, die umgekehrt gewickelt und polarisiert ist (rw/rp).
Allerdings ist es für den typischen Zwischenpositionssound besser, wenn die halsseitige Spule aktiviert ist, weil sie nicht so dünn klingt und auch näher am MittelSC liegt. Das würdest Du nur erreichen, indem Du am Schalter bzw. am Poti sowohl grün gegen schwarz als auch weiß gegen rot tauschst.
Das wäre aber eine Menge Löterei, bei der Du auch wieder zwei Lötstellen mit jeweils zwei Kabeln hättest, was immer etwas nerviger ist. Ich würde also am HB gar nichts ändern, sondern die Phase der SCs drehen, deren Kabel sich meist bequemer löten lassen.
Jetzt gibts zwei Möglichkeiten:
1. Du hast derzeit oop-Sound und Brummen in der Zwischenposition. In dem Fall tauschst Du einfach bei beiden SCs den schwarzen gegen den weißen bzw. gelben Anschluss.
2. Du hast derzeit oop-Sound, aber kein Brummen in der Zwischenposition. In dem Fall tauschst Du bei den beiden SC vorher die Plätze, und dann tauschst Du den schwarzen gegen den weißen bzw. gelben Anschluss an den neuen Anschlüssen.
Die Erklärung ist, dass Du beim Vertauschen von Hot und Ground (oder + und -, wie es fälschlich gern geschrieben wird) sowohl die Phase des Signals als auch die Richtung der Spulenwicklung wechselst, die für die Brummauslöschung sorgt. Wenn Du im 2. Fall einfach nur umlötest, verlierst Du deshalb den Humbucker-Effekt beim Zusammenspiel MittelSC / Einzelspule des HB. Der Mittel- und der HalsSC sind bei der Player rw/rp, aber ansonsten gleich gewickelt. Der Sound ändert sich dadurch also nicht.
Gruß, bagotrix
