HSH Spezialschaltung Diagramm OK?

[offspring93]

Hallo Zusammen,

ich möchte meine treue Stratkopie aufrüsten. Die PUs werden sein: Seymour Duncan little '59 am Hals (ist schon drin), Werks-Singlecoil in der Mitte und Seymour Duncan SH-5 am Steg (der Werks-Humbucker ist 2-adrig, kann nicht gesplittet werden).

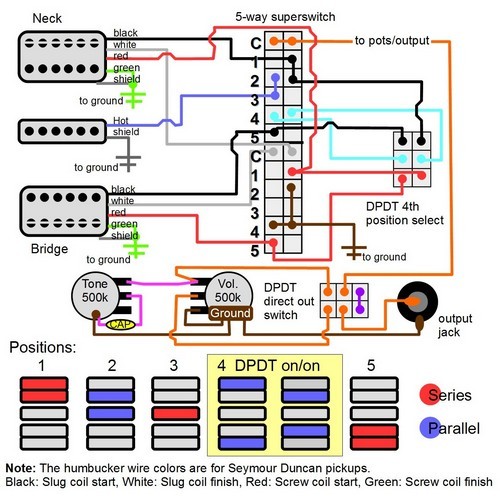

Die Schaltungspositionen die ich gerne hätte sind etwas speziell, habe z.b. auf dimarzio.com nichts entsprechendes gefunden, deshalb habe ich mir selbs eine Schaltung gezeichnet, siehe unten.
Bin allerdings relativ unerfahren und möchte da gerne einen Experten drüber schauen lassen, ob das so passt oder ich irgendwelche Fehler gemacht habe.
Positionen:
1. Neck Humbucker Seriell
2. Neck innere Spule + middle Singlecoil parallel
3. Middle Singlecoil
4. Neck + Bridge innere ORDER äußere Spulen parallel (wahlweise Telecaster Sound, schaltbar mit DPDT)
5. Bridge Humbucker Seriell
Eigentlich dürfte nur die 3. Position brummen.
Außerdem möchte ich noch einen Direct-Out Schalter verbauen bei dem die Potis übergangen werden.
Passt das Diagramm so?
Muss ich etwas beachten dass es beim schalten nicht knackt oder zu anderen Nebengeräuschen kommt? (z.B. der Effekt wie wenn man einen Killswitch falsch einbaut und nur die Hot Leitung kappt anstatt Hot auf die Erdung zu leiten => kann zu brummen führen)
Auf Ultimate-Guitar.com habe ich seit drei Wochen kein Feedback bekommen, hoffe hier kann man mir weiterhelfen!



[cikl]

Ansich schöne Idee, aber imho durfte Stellung 4 in Phase nicht brummunterdrückend sein, da die äußeren Spulen die gleiche magnetische Polarität haben (Süd) und somit auch die inneren (Nord). Zur Brummunterdrückung brauchst Du aber unterschiedliche magnet. Polarität (wenn du kein out-of-phase willst). Du könntest den Bridge-Humbucker umdrehen, so dass die Schrauben innen sind und so anschließen, dass Du mit der Südspule beginnst (rot statt schwarz, grün statt weiß). Im seriellen Betrieb wären dann grün und schwarz verbunden, im Splitbetrieb grün auf Masse. Zugegebenermaßen sieht der umgedrehte Humbucker blöd aus, wenn da ein SD-Schriftzug drauf ist, aber eine andere Möglichkeit sehe ich nicht, wenn Du jeweils die inneren oder äußeren Spulen willst.



[offspring93]

Danke für die Rückmeldung. Es stimmt dass man da bezüglich der Polarität der Polepieces aufpassen muss, aber das sollte eigentlich so passen. Nimm mal einen Magneten und halte ihn bei einer Humbucker-Gitarre an die Polepieces der Tonabnehmer. Die Schraubbaren Polepieces zeigen zwar - vielleicht aus rein optischen Gründen - meistens in entgegengesetzte Richtungen, allerdings ist die polarität bei Neck und Bridge Humbuckern meistens genau umgekehrt, weshalb sich das trotz entgegengesetzer "Schrauben-richtung" wieder ausgleicht. Zumindest ist das bei allen Seymour Duncan Pickups so, je nach dem ob Neck oder Bridge. Die meisten Split-Diagramme die man im Netz findet sind so gestaltet dass beim Splitten immer die inneren oder die äußeren Spulen verwendet werden. Ich habe in der Grafik absichtlich nicht "north/south-coil ... etc" sondern "screw/slug-coil..." geschrieben. Das Thema hat mich auch schon verwirrt. ...Oder habe ich jetzt hier einen gewaltigen Denkfehler?
Mir geht es bei der Schaltung auch eher um die Verkabelung, ob ich da irgendwas verbockt habe. Damit habe ich einfach nicht viel Erfahrung.



[cikl]

Ich verstehe es laut diverser Quellen (http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=color_codes, http://www.stewmac.com/freeinfo/i-duncan.html, http://guitar-letter.de/Knowledge/DieFarbkodierungVonTonabnehmeranschluessen.htm) so , dass die slug-coils bei Seymour Duncan immer Nord sind und die Schrauben Süd.

Wenn ich den Split so mache wie hier http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=2h_1v_1t_3w_1pp, also
die Verbindung der beiden Spulen auf Masse lege (wie Du es auch machst) habe ich bei Split immer nur die (inneren) Nord-Spulen aktiv. Daher kann die Mittelstellung eigentlich nicht brummunterdrückend sein, vgl. http://www.seymourduncan.com/support/faq/frequently-asked/installation-an/what_do_in_phas/.
Bei HSH Schaltungen ist dies so gewollt, da die inneren Spulen dann mit dem SC zusammen brummunterdrückend sind (http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=HSH_1v_5w_pushpull, http://www.ibanez.com/supportResources/wiring/2007/RG2570E.pdf)

Interessant ist in diesem Zusammenhang die Petrucci-Schaltung: http://www.ibanez.com/supportResources/wiring/W97017.gif Dimarzio bietet viele Humbucker nicht separat als dezidierte Bridge oder Hals PUs an; den Air Norton kann man gut in beiden Positionen nutzen. Damit beim Split des Air Norton die Südspule aktiv ist (damit Humcanceling mit der Nordspule des Steve Special) wird statt rot weiß als hot genommen, grün und weiß verbunden und für Split auf Masse gelegt und schwarz auf Masse. Das entspricht dem Anschluss den ich dir oben für deinen Seymour Duncan Bridge PU beschrieben habe.
Bei den brummunterdrückenden Parallelschaltunegn musst Du als erstes gucken ob die magnet. Polarität zueinander passt (d.h. entgegengesetzt ist). Ob die betreffenden Spulen dann innen oder außen sind hängt einfach von der Einbaurichtung ab.

Ich würde den Bridge PU wie oben beschrieben vertauschen, dann müsste deine Schaltung passen.

Alles klar?

Gruß,

Karsten
