Höfner Bass Pickup Wiring

[Johnmoe]

Hallo liebe Elektronikexperten,

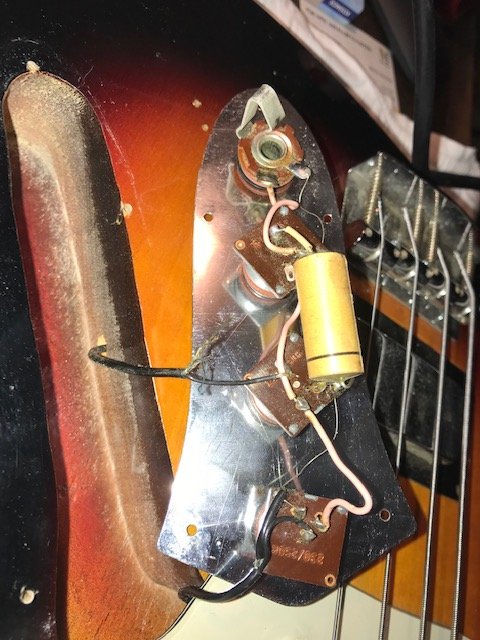

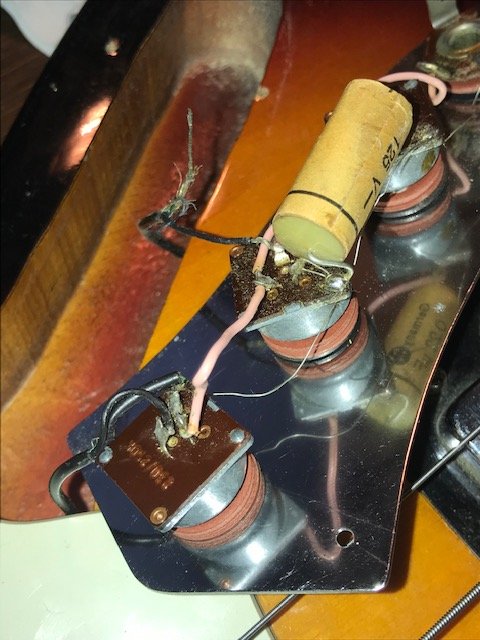

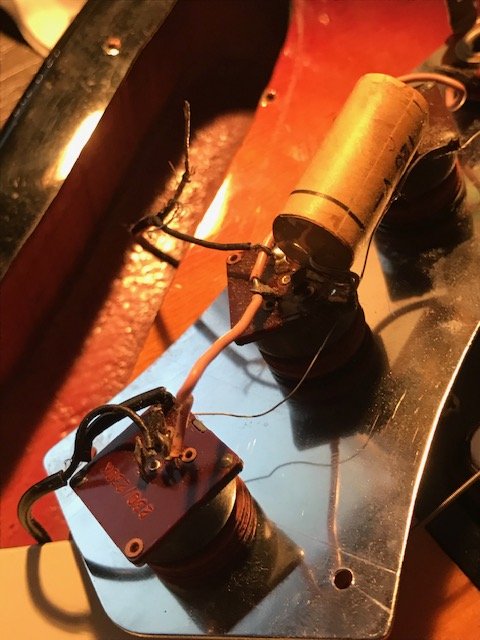

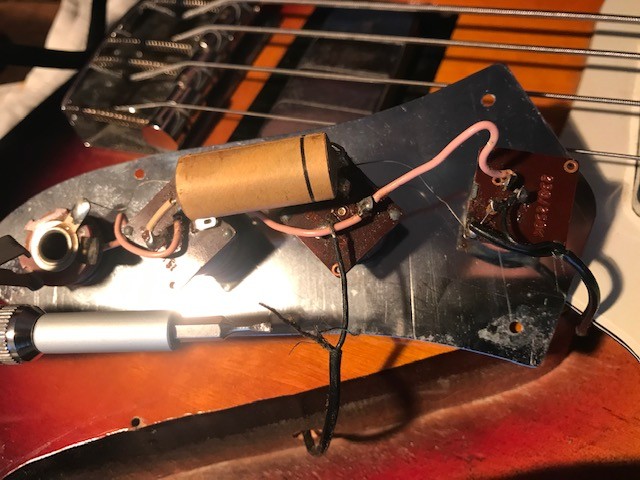

ich habe hier einen alten passiven Höfner Bass (denke 70er Jahre) von einem Kumpel liegen. Ich hatte ihm versprochen die ganzen Potis mal wieder fest anzuschrauben. Dabei habe ich festgestellt, dass sich 1 Kabel vom Bridgepickup von einer Lötstelle gelöst hat. Leider weiß ich nicht von welcher und kenne mit mit Schaltungen auch nicht aus. Könnte ihr mir sagen wo das lose schwarze Kabel hin muss?

Vielen Dank für eure Hilfe!



[Uli]

So weit ich das erkennen kann, ist nur die Abschirmung des einen Kabels ab. Die wird - ebenso wie an dem anderen Pickup - mit der Schaltungsmasse verbunden, meistens irgendwo an einer Gehäuseniete eines der Potis.

Wie man an dem anderen Kabel sieht, wurde über das Massegeflecht meistens ein Ölschlauch gezogen (heutzutage ein Schrumpfschlauch), damit das ansonsten frei liegende Geflecht keinen Kontakt zu anderen Stellen der Schaltung bekommt.



[Johnmoe]

Ok, ich werde das Kabel dann auch mit einem Schrumpfschlauch überziehen und an Masse löten.

Vielen Dank für die Hilfe
