Hirschmann 36pol. Rundstecker wie in Bertram Chops verbaut

[Don Leslie]

Ich weiß, ich sollte sowas vielleicht besser in "Suche" posten, aber wer liest das schon? Deshalb meine Hoffung, daß hier genug Bastler herumhängen, die das jetzt lesen und sagen: ach ja, kenn' ich, hab' ich"

Bin auf der Suche nach einem oder mehrerer Paare von Hirschmann 36pol. Rundverbindern, wie sie häufig in Bertram-Chops zum Verbinden der 72 Signale vom und zum Baßpedal einer A-100 verwendet wurden.

Oft wurden auch die geraden, 2-reihigen verwendet, aber es gab auch die runden, wobei es mir darauf ankommt, daß das Buchsen-Gegenstück auch die Steckerform hat und keine "Aufputzdose" ist.

Grund: die Situation an der "Baustelle" ist entsprechend: Stecker OK, Buchse (eingebaut, eingelassen in den Orgelboden) im Eimer - Kontaktfedern gebrochen.

Evtl. würde für die Reparatur nur die Buchsenseite genügen.

Danke!
Don



[.Jens]

Ich habe zwar keine, aber das müssten die MEB/MES360 sein, oder? Da scheint es nebenan in NL noch ein paar zu geben: http://www.astelectronica.nl/AstCat...0&name=CONNECTOREN HIRSCHMANN&SiteLanguage=EN
--- Beiträge wurden zusammengefasst ---
PS: ich habe die lange nicht mehr von nahem gesehen, aber Cannon/ITT/CA-COM ist nicht zufällig kompatibel? Die gibt es ja noch an jeder Ecke, sogar beim großen T...



[Don Leslie]

Ich habe zwar keine, aber das müssten die MEB/MES360 sein, oder? Da scheint es nebenan in NL noch ein paar zu geben: http://www.astelectronica.nl/AstCatalog/PhotoArtikelByGroup.php?Group=1880&name=CONNECTOREN HIRSCHMANN&SiteLanguage=EN
--- Beiträge wurden zusammengefasst ---
PS: ich habe die lange nicht mehr von nahem gesehen, aber Cannon/ITT/CA-COM ist nicht zufällig kompatibel? Die gibt es ja noch an jeder Ecke, sogar beim großen T...

Danke, Jens.

Die Canon kenne ich nicht in dieser circularen Ausprägung. Mit Canon assoziiere ich immer die 2reihigen Druckerstecker mit den Clips oder SCSI Stecker (die aber nur bis 50 oder 64pol. gehen)

Auf der Seite (NL) sehe ich allerdings nicht das entsprechende Gegenstück zum Stecker, ausgeführt als Kabelstecker/Buchse. Nur AUfputzdose, wenn ich es richtig gesehen habe.

Ich möchte möglichst wenig "abreißen" sondern nur den Buchsenstecker ersetzen. Evtl. müßte ich mir kleine Kontaktfedern aus Messingblech selber feilen (es sind nur 2 oder 3 kaputt). Aber ich suche weiter. Vielleicht taucht ja plötzlich was auf in der Bucht. Den letzten Stecker habe ich auch auf dem Wege bekommen.



[.Jens]

Auf der NL-Seite gibt es unten noch zwei Posten ohne Bild - da ist die MEB360 dabei. Ansonsten such mal bei Ebay nach der (abgelaufenen) Auktion mit Artikelnummer 321692085757. "Derzeit ausverkauft", aber vielleicht kann dir der Anbieter "sh-halbleiter" weiterhelfen.

Mit CA-COM meine ich diese:

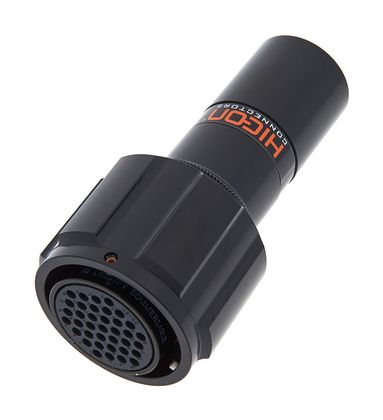

Sommer Cable CA-COM 37 FV​

​

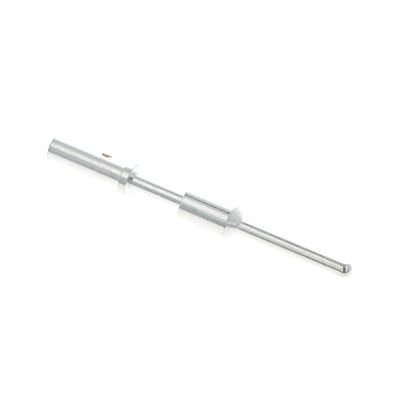

Das Pinraster sieht ziemlich gleich aus, die Größe müsste nach meiner Erinnerung auch passen, so dass es mich nicht wundern würde, wenn das kompatible Standards wären. Die Pins selber sind halt rund, nicht flach. Allerdings gibt es sowohl die Pins als auch die Gegenstücke dafür einzeln - vielleicht kannst du die ja zur Reparatur sogar verwenden?

Sommer Cable CA-COM 37 Pin FS​

​

Sommer Cable CA-COM 37 Pin MS​

​



[Don Leslie]

Interessant. Nur, wenn ich eine neue Lösung anstreben würde, so würde ich nach etwas Ausschau halten, das ich in das Steigrohr, durch das normalerweise der Kabelbaum geht, einbauen kann und wasvon vornherein 72 Kontakte hat.

Habe das Teil jetzt bei Riedl Elektronik in Österreich gefunden und schon bestellt.



[.Jens]

wenn ich eine neue Lösung anstreben würde, so würde ich nach etwas Ausschau halten, das ich in das Steigrohr, durch das normalerweise der Kabelbaum geht, einbauen kann und wasvon vornherein 72 Kontakte hat.

http://www.amphenolaudio.com/products/multipin-connectors/cable-connectors/mp-41-series/
https://www.thomann.de/de/harting_09160723101_kontakteinsatz.htm

Ok, Harting ist wohl etwas überdimensioniert für reine Signalleitungen. Ansonsten hätte ich gesagt, von der heutigen Verfügbarkeit her dürfte in der Tat Centronics (2x) oder Sub-D am günstigsten sein. Vor allem, da diese beiden auch in Schneidklemmtechnik funktionieren und man nicht 144 Kontakte anlöten muss für Stecker und Buchse, sondern einfach 4x einen Stecker an ein Flachbandkabel pappt...

Diese High-Power-Industriesteckverbinder für >50 Pins in Löttechnik sind ja meist für Lasten gedacht (230V, >6A), dementsprechend groß und teuer. Ich meine, Steckereinsatz 20€ plus 1-2€ PRO KONTAKT, wenn man nicht in Stückzahlen abnimmt, sind schon ein Wort gegenüber 3,50 für einen Centronics-Stecker
--- Beiträge wurden zusammengefasst ---
PS: http://de.rs-online.com/web/p/sub-d-steckverbinder-lotanschluss/6662922/ Flachbandkabel und jut is...



[Don Leslie]

Ja, den 72pol. Harting hatte ich auch schon vorher entdeckt. Die Kosten für den Einzelkontakt (1-2€) disqualifizieren diese Lösung an sich von vornherein. Da kann ich besser mal beim Militär- Surplus Handel um die Ecke (Singer) stöbern. Ich will ja auch nicht serienweise Hammond choppen sondern habe nur einen Reparaturfall, der aber jetzt durch Auftreiben des genau passenden Ersatzteils gelöst ist.
--- Beiträge wurden zusammengefasst ---

Auf der NL-Seite gibt es unten noch zwei Posten ohne Bild - da ist die MEB360 dabei. Ansonsten such mal bei Ebay nach der (abgelaufenen) Auktion mit Artikelnummer 321692085757. "Derzeit ausverkauft", aber vielleicht kann dir der Anbieter "sh-halbleiter" weiterhelfen.

Auf Ebay (nicht diese abgelaufene sondern eine andere) hatte ich letztens ja bereits den passenden Stecker gepaart mit der (in meinem Falle nicht passenden) Aufputzdose für ca. 18€ erstanden, was schon teuer genug war, weil gebraucht.

Ach so, hier noch der Link zu dem Stecker (Buchse). Sie hatten aber nur noch 4 auf Lager. Jetzt nur noch 2.
