Hilfe zur Verdrahtung meiner JACKSON

[Vintage711]

Ein freundliches "Hallo" an die Fachleute im Forum!

Ich möchte gerne meine Jackson "zurückrüsten" und benötige dazu Eure freundliche Unterstützung:

Die ehemalige Verdrahtung war damals einem einzigen EMG gewichen und nun sollen die beiden O-HUMBUCKER wieder über den 3-Wegschalter und den einzigen (Volume)Regler arbeiten.

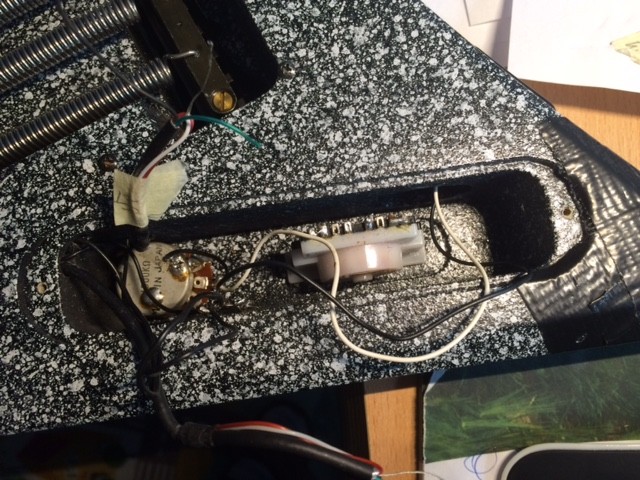

Hier ein paar Angaben zur Elektronik der Jackson "Randy Rhoads":

3-Wege Schalter = 4 Doppelkontakte

Volumeregler = 3 Kontakte:
- einer ist fest mit der Gehäusemasse verlötet
- schwarz geht direkt zur Klinkenbuchse

Humbucker (Hals/Steg)

Jeweils: ein dünnes Massekabel sowie ein grünes und ein schwarzes Kabel


Seitlich am Holz bedindet sich der Massepunkt:

je ein weisses und ein schwarzes Kabel kommen von der Klinkenbuchse


Wer kann mir bitte mitteilen, welches Kabel ich an welchen Lötpunkt setzen muss?

Lieben Dank aus Bad Oldesloe

Klaus



[Scareguitars]

google einfach mal "wiring diagram" und unter den bildern findest du sicher was passendes...



[Vintage711]

Besten dank für die Info. Ich habe schon nachgeschaut und das Angebot wirf mich um. Ich glaube es muss mir jemand individuell antworten:
Wie werden die vier Kontaktpaare am 3-way switch belegt? Und wo bringe ich die jeweil 2 Kabel plus Erde der beiden PU unter? Und was kommt auf den Volumeregler?
Also wenn es möglich wäre, bitte ich um eine kurze Erklärung!
Besten Dank
Euer (überforderter) Klaus



[Fabi_S]

Hallo!
Auf der Seymour Duncan Homepage gibts jede Menge Verdrahtungspläne.
Du brauchst im Prinzip einen, der so aussieht wie der hier.
Du hast allerdings einen Schalter, bei dem die Anordnung der Ösen anders ist. Im Rockinger Workshop ist ein Vergleich drin, da kannst du dir ja mal anschauen, wo welches Kabel dann hin müsste.
Grüße,
Fabi



[Vintage711]

Besten Dank, Fabi. Das ist doch eine Aussage, mit der ich arbeiten kann. Werde gleich den Lötkolben anwerfen! Nochmals danke!
Gruß Klaus
