Hilfe! PU selber einbauen

[3astard]

Hey , ich habe mir vor kurzem eine neue Gitarre gekauft eine "Hagstrom ultra swede", bei dieser Gitarre lassen sich die PU splitten zu Singlecoils. So meine alte Gitarre ist eine Epiphone sg. die bis vor kurzem Bestückt war mit einem Gibson dirty fingers .
Nun da der Gibson dirty fingers sich ultraleicht einbauen ließ, da ich nur die Farben aneinander schliessen musste klingt HAMMER.

Nun das problem:
Ich würcde gerne den PU von der Hagstrom in die Sg einbauen, da diese PU's sich scheinbar nicht unterscheiden sollte es kein problem sein. ich habe nur leider vergessen wie der Gibson dirty finger eingebaut war.

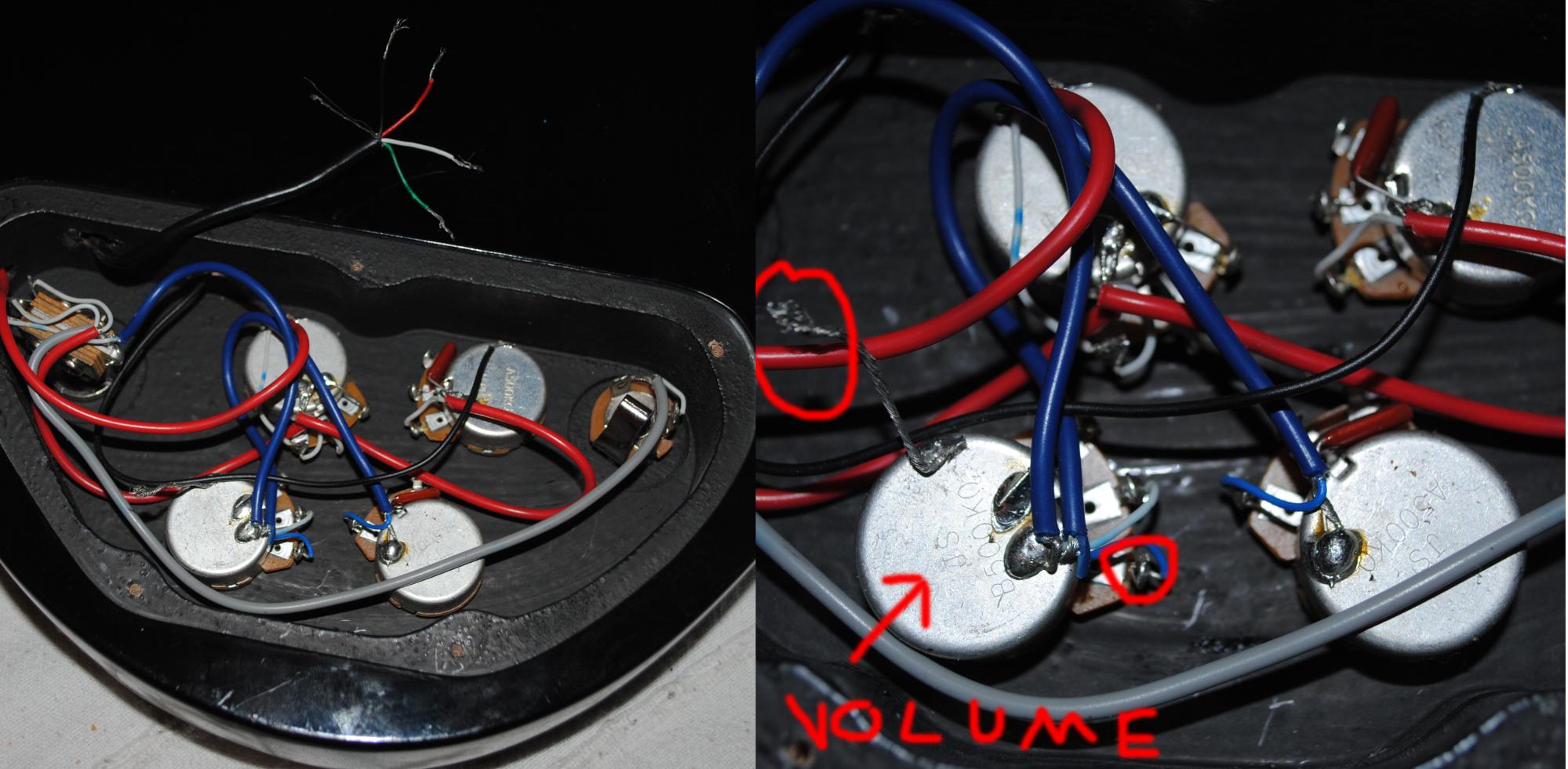

ich hoffe ihr habt ein paar Tipps hier die Bilder.



[Big Daddy]

Ich nehme mal an, der alte PU ist noch eingebaut, oder?
Zumindest sieht das auf den Bildern so aus.

Der muß erstmal weg. Ebenso solltest du das Reststück des blanken Drahtes am Potigehäuse entfernen (ablöten! Nicht abschneiden!).

Zum Einbau kann dir der Farbcode weiterhelfen:

http://www.rockinger.com/index.php?page=ROC_Info_Pickups

Im Klartext:

- Das rote kabel des Dirty Finger wird an den Abgriff des potis gelötet ("heißer Anschluß")
- das schwarze Kabel kommt zusammen mit dem blanken Kabel auf das Potigehäuse
- weiß und grün lötest du zusammen und isolierst sie ab. Die würden zum splitten benötigt, aber das ist hier wohl nicht der Fall.

Noch eine kleine Hilfe:

http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=2h_2v_2t_3w

Mußt nur die Farben entsprechend der Tabelle bei Rockinger entsprechend umdingsen.
