fuzz tone pot

[charon696]

kann mir jemand sagen was für ne kapazität dieses modteil hier hat, bzw. hat das schonmal jemand nachgebaut?
http://guitarheads.net/products/electronics/underdrive.html



[Uwe.s.]

Hallo,
es dürfte sich um eine 2-Teile-"Schaltung" nach diesem Muster handeln:
http://www.projectguitar.com/tut/blackice.htm

Anleitung:
Kauf Dir im Elektronik-Laden
- 2 Schottky-Dioden
- 2 Germanium-Dioden
- 2 Silizium- Dioden
Die Kosten für diese Teile sind minimal (Ich schätz mal unter einem €)
und probier damit rum (wie in der Internet-Zeichnung vom Potischleifer auf Masse): Nur eine Diode, zwei gegenparallele Dioden, gleiche Typen, gemischte Bestückung. Es funktioniert. Die Lautstärke sinkt etwas ab.
Wenn Du Dir das nicht zutraust, frag wen, der Löten kann: Es ist supersimpel.

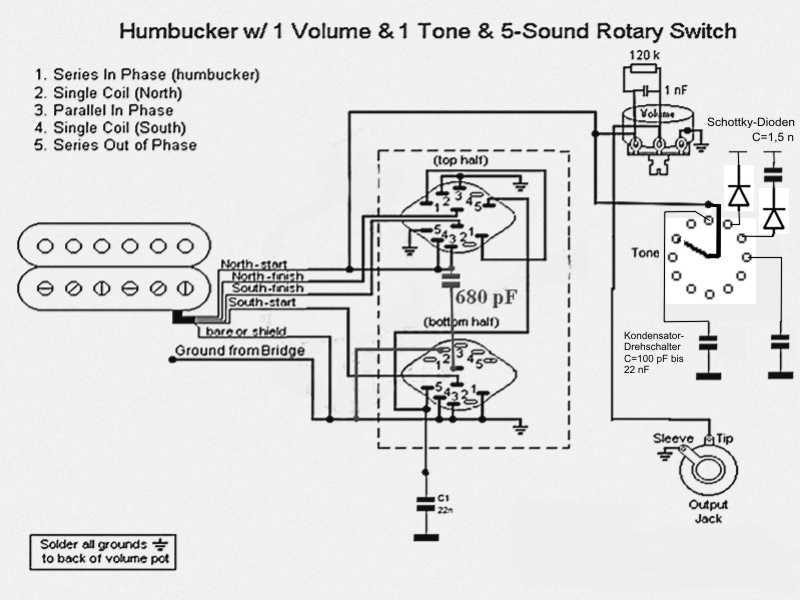

Ich häng mal ein Beispiel an, in dem ich so was verwendet habe (rechts oben).

Viel Spaß damit
Uwe.s.
