Fuzz: "Dying Batterie" Effekt als eigenes Pedal

[beidegollums]

Hi,

einige Fuzz haben einen Regler, um diesen "Dying Batterie" Effekt hinzubekommen, so das der Ton langsam wegbricht. Gibt es das auch einzeln als Pedal, damit ich das zu meinem Fuzz (der diesen Regler nicht hat) dazuschalten kann?



[miko0001]

Hier steht alles Wissenswerte zum Thema, wenn du es selbst bauen, oder in dein Fuzz reinbauen, willst.
Ansonsten gibts das fertig z.B. hier (mMn überteuert, aber mit free shipping) zu kaufen, oder du kaufst dir z.B. das Fame DCT-200, da kannste 2 Ausgänge so konfigurieren. daß die SAG-Control haben.

PS: Nochmals!!! Ich kriege keine Gratifikationen vom MusicStore für meine DCT-200-Werbung



[beidegollums]

Danke, miko0001! Das hilft



[rabbitgonemad]

Nicht dass Irritationen entstehen: Versand nach Übersee ist in dem verlinkten Angebot nicht inbegriffen. (wäre auch ähnlich teuer wie das Gerät selber).
Falls du das nicht selber bauen möchtest, findet sich hier im Board sicher jemand der hilft.



[tuckster]

Der kollege verkauft auch bei Ebay aber "weltweit" und dann "Dieser Artikel wird nicht geliefert nach: Deutschland".
Das bisl kann man doch zusammenlöten.



[shadow_dreams]

Also, eigentlich müssten nach @miko0001 Link diese Komponenten für den "Effekt" ausreichen.

4,50€ Gehäuse
1,10€ Poti 10k Lin
0,55€ DC-Buchse (2x)
1,00€ Potiknopf

Dann bist du bei knapp 9€ + Litze.
Gut, zusammenbauen muss man das teil dann auch noch, aber das macht ja auch Spaß

PS: Sorry, hab die Versandkosten vergessen



[shadow_dreams]

Hab mir jetzt mal so ein Teil gebastelt.
Im Zusammenspiel mit nem Screamer kriegt man da nen schönen "Rampaged" Sound hin
https://soundcloud.com/shadowdream-1/dying-battery-sim-with-screamer/s-PJsZ0



[miko0001]

Ja nice! Schön LoFi-mäßig.
Bei meinem EHX Big Muff Germanium4 ist so ein Regler ab Werk verbaut, ab und zu spiel ich damit auch mal ganz gerne rum.



[shadow_dreams]

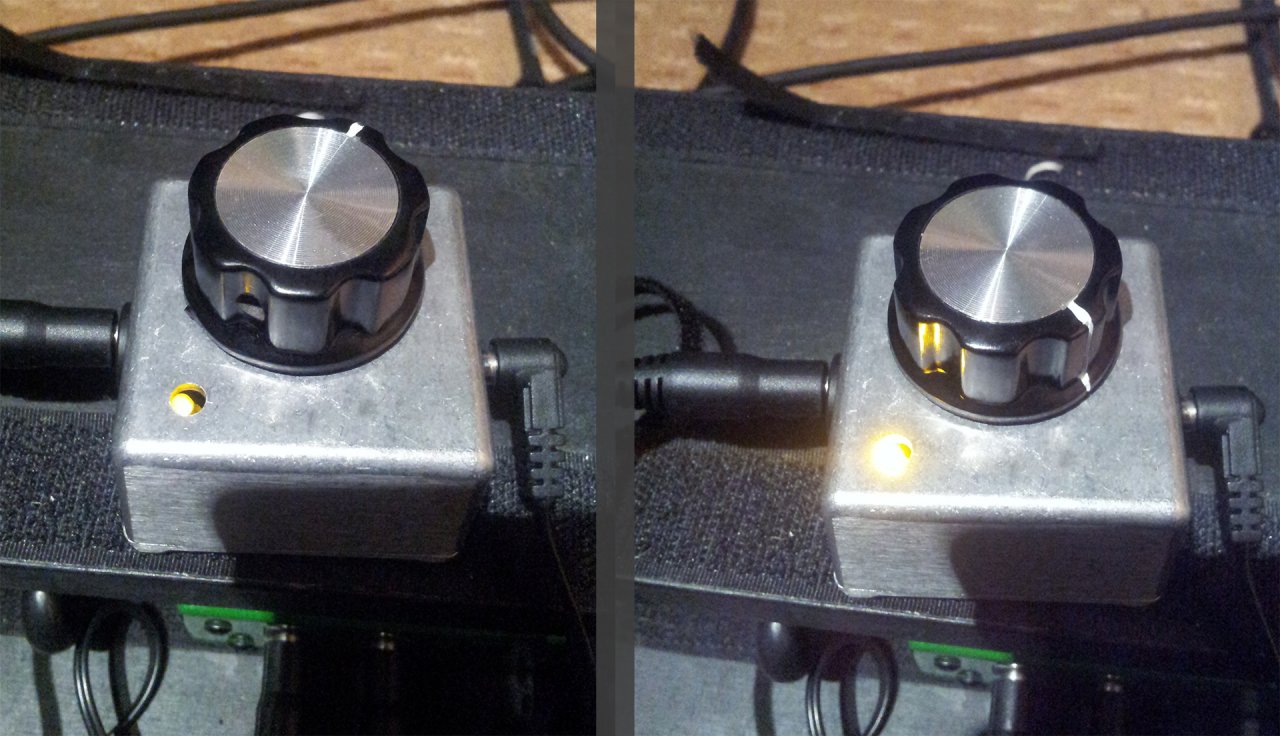

Bin im Moment am Überlegen ob ichs noch lackiere, oder es dem Klang den es erzeugt ebenbürtig erscheinen lasse - schäbig
Nur Es kommt noch ne Fassung für die LED rein.



[miko0001]

Wenn dich das totale Bastelfieber packt: Ne LED-Statusanzeige oder LCD-Anzeige der Spannung wäre cool.
Frag mich jetzt aber bitte nicht, wie man die ansteuert.



[Don Joe]

das Fame DCT-200, da kannste 2 Ausgänge so konfigurieren. daß die SAG-Control haben.

PS: Nochmals!!! Ich kriege keine Gratifikationen vom MusicStore für meine DCT-200-Werbung

Das DCT ist aber wirklich empfehlenswert..
Aber irgendwie haut das mit meiner Fuzz Factory und den Drehreglern nicht so hin, man hört kaum nen Unterschied, liegt das an dem recht geringem Stromverbrauch der FF, bzw was für einen Sound sollte da rauskommen?



[shadow_dreams]

Hey, ich hab mir nochmnal Gedanken zu dem Ding gemacht (gebauter "Effekt").

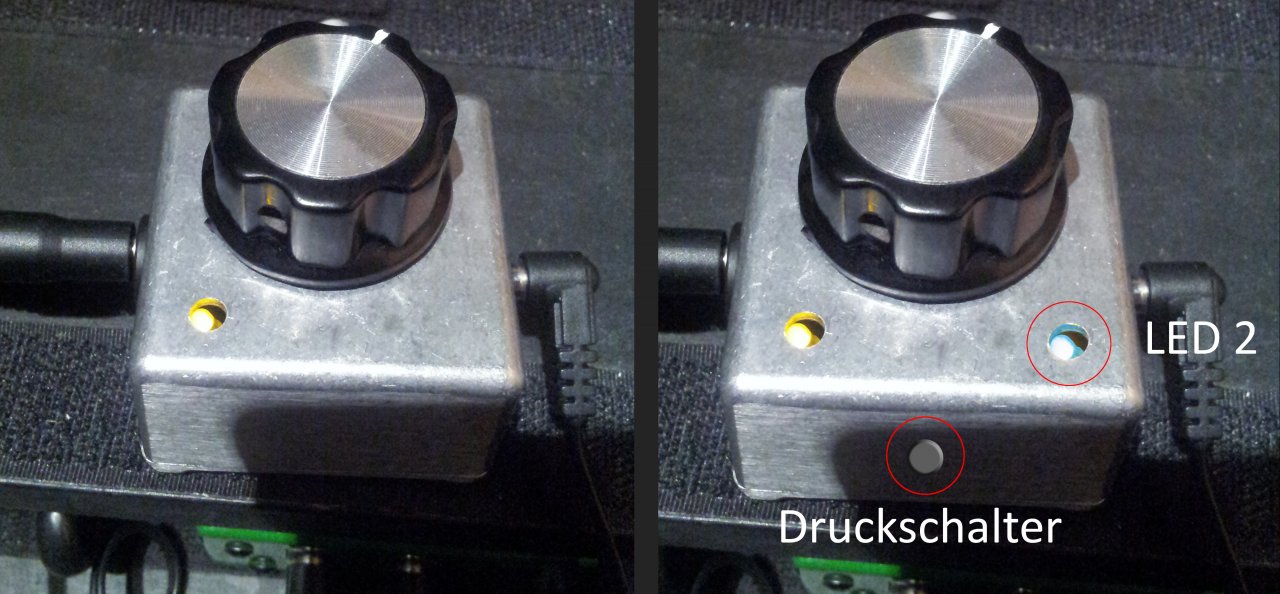

Ich würde gerne noch ne zweite LED und nen Druckschalter einbauen Bild im Anhang).

Das ganze soll dann so funktionieren:

Schalter closed:
- LEDs aus
- Normale Stromzufuhr zum Effekt

Schalter On:
- V wird reduziert bei zudrehen des Potis
- Blaue LED dauerhaft hell
- Gelbe LED dimmt bei zudrehen des Potis


Nur weiß ich weder, welchen Schalter ich da brauche, noch wie ichs dann zu verdrahten hätte.
Kann mir da jemand helfen?



[Souske]

Hi, also du brauchst einen DPDT schalter.

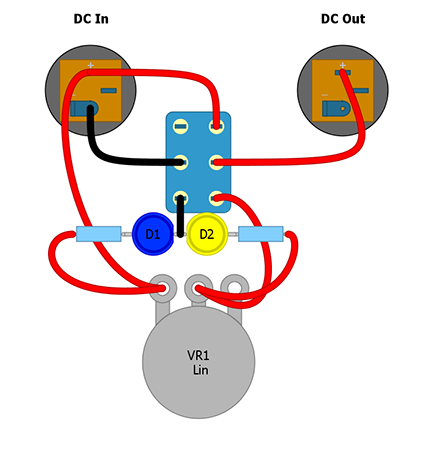

Verdrahten kannst du es so

Die Blaue LED wird über die Eingangsspannung versorgt, die Gelbe LED über die Spannung aus dem Poti.



[shadow_dreams]

Hi, also du brauchst einen DPDT schalter.

Verdrahten kannst du es so
...
Die Blaue LED wird über die Eingangsspannung versorgt, die Gelbe LED über die Spannung aus dem Poti.

Tausend Dank
Ich melde mich nochmal wenns fertig ist



[Souske]

hab es jetzt zwar nicht eingezeichnet, aber nicht die Masseverbindung zwischen den zwei DC Buchsen vergessen.



[shadow_dreams]

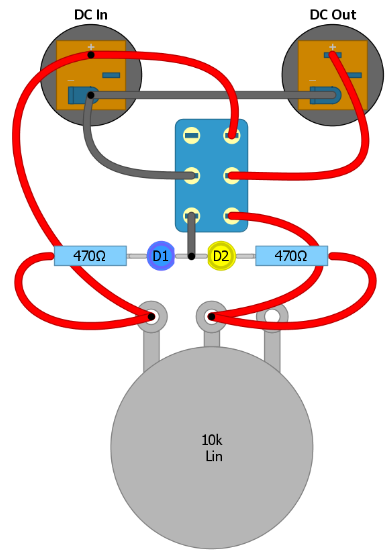

Hallo, hier jetzt noch das aktualiesierte Layout, mit Massekabel.
Vielen Dank nochmal an @Souske.


Statt den 470Ω kann man wahrscheinlich auch 330Ω Widerstände nehmen.
Nur da bei mir die gelbe LED diffus und die balue k lar ist, muss ich eh noch shcauen, wann die in etwa gleich hell sind.

PS: Jetzt ist die LED gedreht

Hier noch die aktuelle Einkaufsliste, wer das Ding nach diesem obigen Plan bauen möchte
Blaue LED 3mm
Widerstand 390Ω
Gelbe LED 3mm
Widerstand 330Ω
LED Fassung 3mm x 2
DC - Buchse x 2
Poti 10K Lin.
Kippschalter DPDT
Potiknopf
Gehäuse

Und dann natürlich entsprechendes Equipment.



[Souske]

@shadow_dreams kein Problem

bei deinem Layout musst du allerdings die blaue LED noch um 180° drehen, dass die flache Seite an Masse liegt.



[shadow_dreams]

@shadow_dreams kein Problem

bei deinem Layout musst du allerdings die blaue LED noch um 180° drehen, dass die flache Seite an Masse liegt.

Aha, hab mich schon gefragt, warum eine Seite flach ist
Aufgrund der Kabelfarbe müsste sich aber eigentlich ableiten lassen wo Kathode und Anode der LEDs sind
Habs jetzt aber noch eben geändert.



[demoncleaner1607]

Servus!

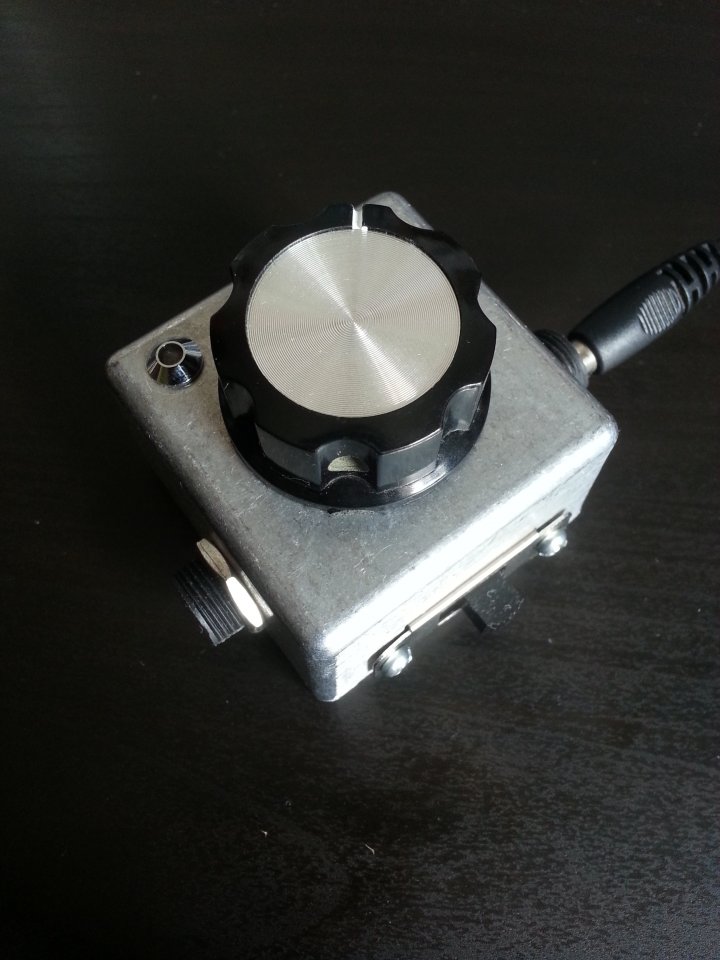

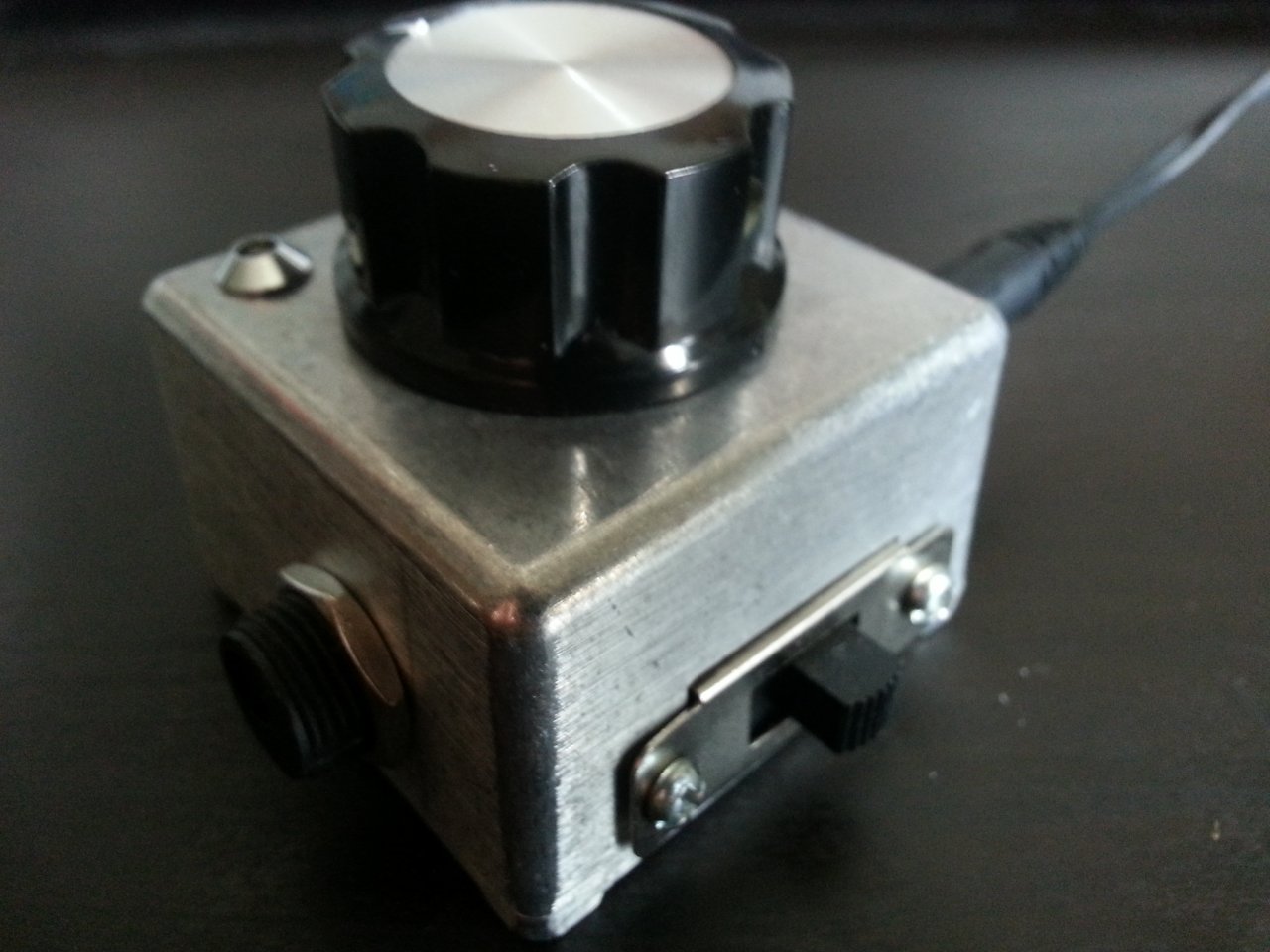

Vielen Dank für die Anleitungen und die damit verbundenen Mühen. Habe mir nun auch einen "Sagger" gebastelt.

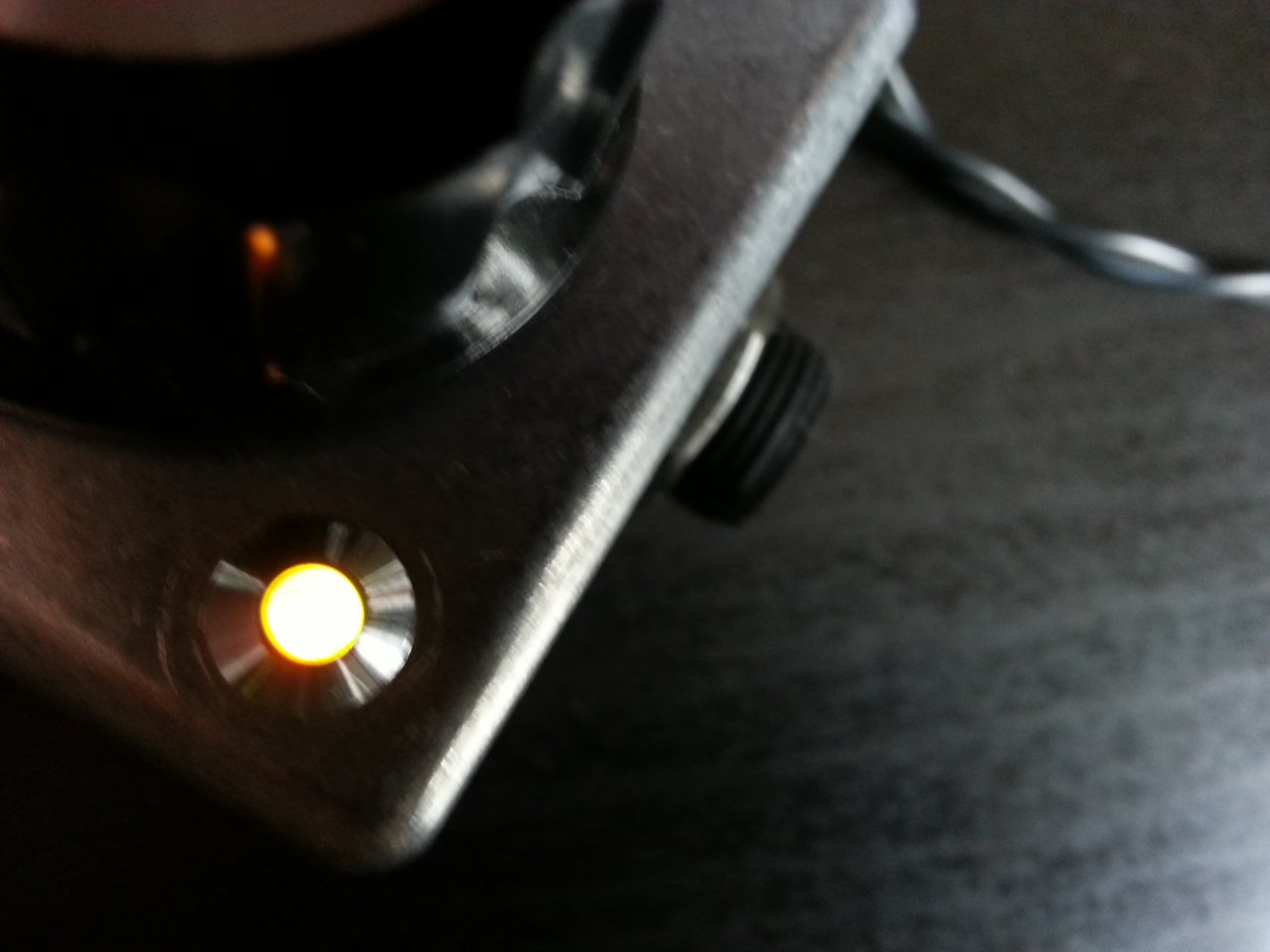

Hab es jedoch so verschalten, dass ich mittels BiColor LED beim Spannungsabfall einen Farbverlauf von grün zu rot (könnten grüner/röter sein bei iterativ angepassten Vorwiderständen der LEDs; die Mühe wollte ich mir nicht mehr machen).

Habe ein 1k lin Poti genommen, kann somit über den gesamten Arbeitsbereich des Potis von 9,3V auf ca 4V regeln.

Video:
