Fragen zur Aria Pro ll Tri Sound Series 600

[Knallcharge]

Ab und zu falle ich im Netz über Aria Pro ll Tri Sound Series 600 Gitarre aus der japanischen Gitarrenschmiede Matsumoku, die für Ihre gute Qualität bekannt war. Im Netz sieht man auch die speziellen Möglichkeiten, welche die sehr spezielle Elektronik bietet. Wenn man sich die Aria Tri Sound TS-600 anschaut könnte man meinen, das Modell könnte von einem Bassisten entworfen sein, der Gitarre spielen wollte. Hochwertige verleimte Hölzer, geleimter Hals ohne Verschrauben, Strings through Body und eine extrem aufwendige Elektronik mit zig Schalten, Drehschaltern und Potis. Die Optik der Bretter ist eher nicht das, was in die aktuelle Zeit passt, Leider finde ich im Netz keinen Schaltplan dieser Schaltung. Gerne würde ich diese Schaltung, natürlich in leicht abgewandelter Form, mal einer Strat Gitarre spendieren.

Fragen:
Wo bekommt man einen Schaltplan her?
Wer spielt so eine Gitarre?
Wie sind die Erfahrungen mit dem Brett?

Ich danke euch im Voraus.



[Blazer81]

Im Netz sieht man auch die speziellen Möglichkeiten, welche die sehr spezielle Elektronik bietet.

"Im Netz..." - gib doch mal einen Link an, dann kann dir sicher besser geholfen werden.

Ich habe das bei Reverb gefunden:

Aria Pro II Thor Sound TS-600 1980 Natural Walnut | Reverb

Aria Pro II TS-600 1979/1980 An increasingly rare Aria Pro II TS-600. This top-of-the-line "Thor-Sound" model was built at the Matsumoku manufacturing plant in 1980 at the height of the golden age of Japanese guitar manufacturing. Frets were just leveled last month and the guitar is set up and pl...

€733,05

reverb.com

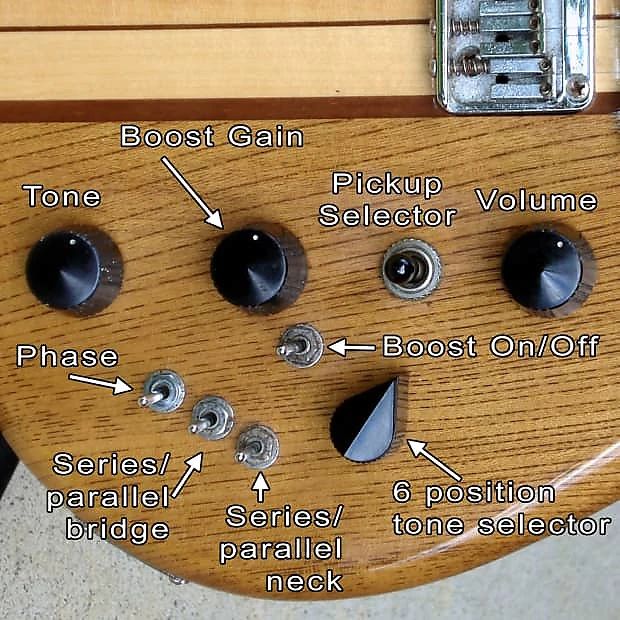

wobei das eine "Thor Sound" ist, nicht "Tri Sound". Womöglich sind die abgebildeten "seriell/parallel"-Schalter in deinem Fall dann "seriell/parallel/split"-Schalter. Das würde zumindest der ungefähr zeitgleichen Bezeichnung von Ibanez für die Schaltung entsprechen.

Also zusammengefasst ein Schalter zu PU-Auswahl, ein Preamp, ein Phasenschalter, zu jedem Humbucker ein "seriell/parallel"- oder ein "seriell/parallel/split"-Schalter und ein "Tone Selector", das kann ein einfacher "C-Switch" sein oder ein Schalter nach dem "Varitone"-Prinzip.

Wenn es kein Diagramm für die komplette Schaltung gibt, wirst du dir das anhand dieser Begriffe selber zusammen suchen müssen.

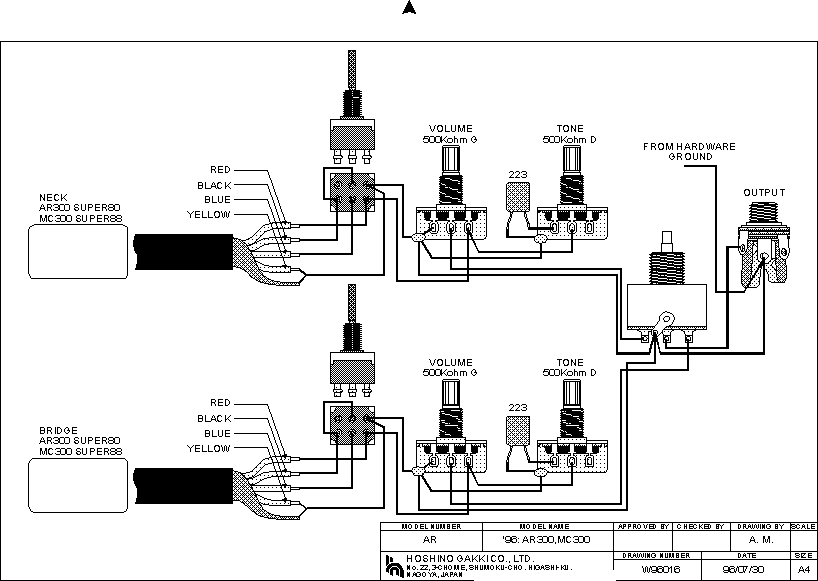

Hier wäre z.B. eine "Tri-Sound"-Verschaltung, also "seriell/parallel/split" mit einem on/on/on-Schalter:

Ibanez Collectors World: Tri-Sound circuit switch

Gerne würde ich diese Schaltung, natürlich in leicht abgewandelter Form, mal einer Strat Gitarre spendieren.

Wenn das ganze in eine 3-PU-Single-Coil-Strat soll, ist die Humbucker-Verschaltung natürlich hinfällig.
