Hallo zusammen,
ich hatte endlich wieder etwas Zeit, um an der MOD zum Leslie weiterzuarbeiten; das Thema Frequenzweiche aufbauen war noch so eine Hürde, da ich elektrisch eher 2 linke Hände habe. Nachdem ich da niemanden fand, der den Durchblick hat, und ich auch die Aufbaukosten von ca. 80 Euro sparen wollte, nahm ich die Sache selbst in die Hand und hab eine Frequenzweiche auf ein Brett gezimmert bzw. gelötet.

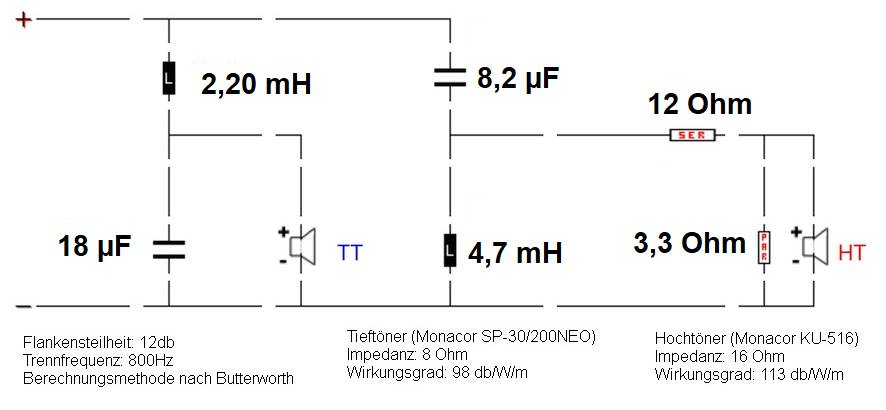

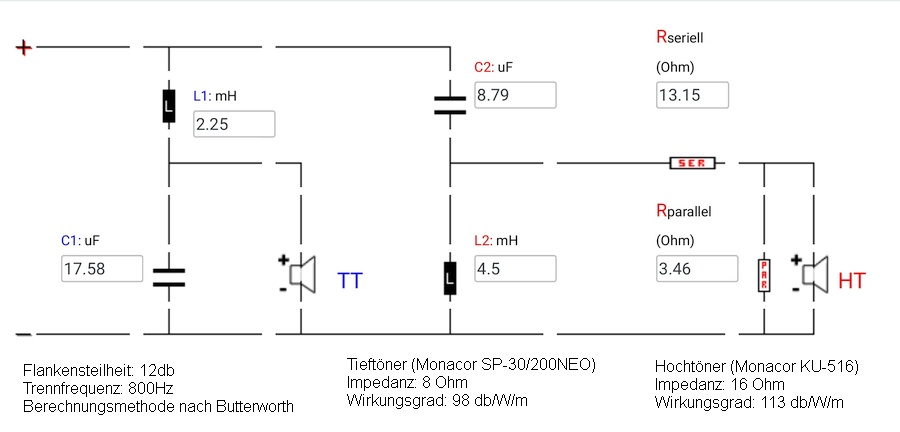

Der modifizierte Schaltplan mit Bauteilen aus greifbaren Auswahlreihen, die sich in ihren elektrischen Werten dem (theoretischen) Ideal-Ergebnis des Online-Rechners nähern. Ich hoffe, dass sich damit keine zu starken Abweichungen in Bezug auf die Trennfrequenz und den Sound ergeben. Sollte das Soundergebnis nicht zufriedenstellend ausfallen, muss ich nochmal ran, Platz hat das Brett ja...
Nachdem die elektrischen Bauteile da waren, ging´s los...
Aus Stabilitätsgründen wurde die Weiche auf ein ca. 10mm dickes Holzbrett gebaut, die bestellte Leiter-Lochplatte erschien mir nicht stabil genug, das Brett müsste mit den Abmessungen 250x150mm auch im Gehäuse des Leslies Platz finden. Alle Bauteile sind mit Kabelbinder zusätzlich fixiert, damit im rauhen Road-Betrieb nix verloren geht. Ich hoffe jetzt mal, dass ich keine besondere Polung für Spule und Kondensator beachten muss, ... da gab es keine (aufgedruckten) Hinweise für eine elektrische Richtung. Wir werden sehen....
... die Rückseite; die elektrischen Verbindungen wurden mit 1mm Brückendraht zusammengelötet. Das Platinen-Layout kann man sicher etwas platzsparender gestalten; aber aus oben genannten Gründen (elektrisch noch ganz "grün") hab ich mich eng an das vorliegende Layout gehalten, ich würde sonst sofort den Überblick verlieren.

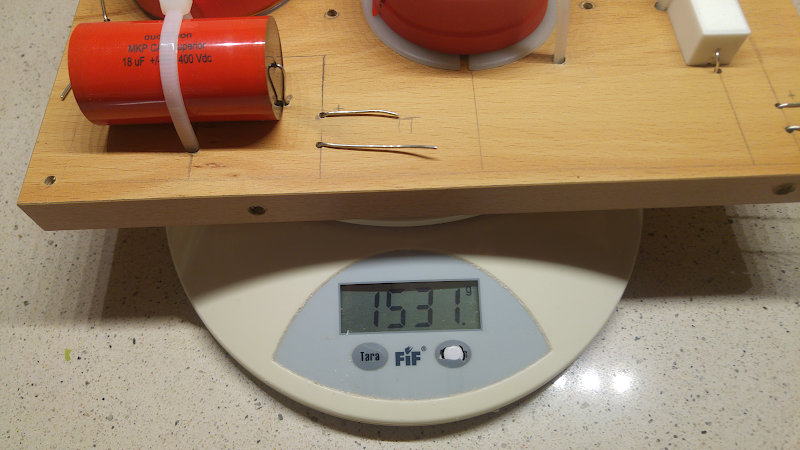

(Leider) Richtig schwer ist das Ganze geworden, über 1,5kg kommen da zusammen...
wollte eigentlich etwas Gewicht sparen... :roll:
Es fehlen auf der Oberseite noch die Anschluss-Terminals für Endstufe und der TT-/HT-Anschluss, da werde ich auf die Weiche noch Lötfahnen draufsetzen und die Kabel zu den Lautsprechern direkt anlöten, in der Hoffnung, die nicht mehr allzu schnell nochmals lösen zu müssen.

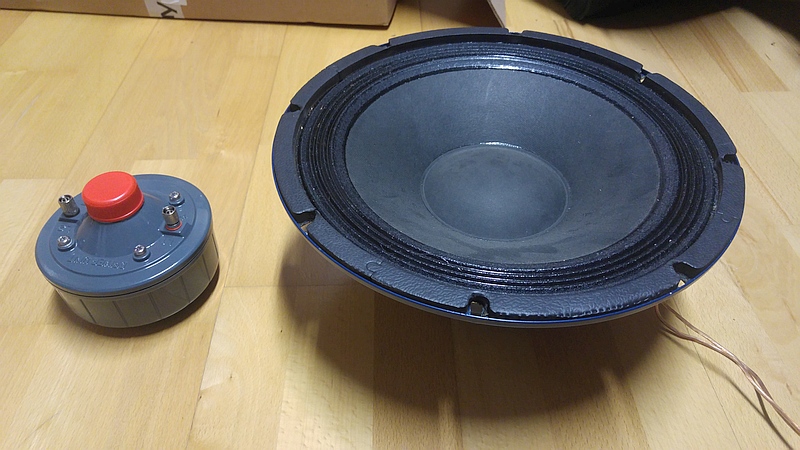

Die Lautsprecher sind ebenfalls schon da, ..., das neue Hochtonhorn Monacor KU-516 und der gebrauchte Monacor SP-30/200NEO, in der Bucht günstig erstanden.
...also geht es im nächsten Schritt an den mechanischen Umbau, und da hätte ich wieder eine Frage in die Runde:
Wer kann mir Tipps geben zum Wechsel des Hochtonhorns; wie wird das befestigt? Evtl. auf einem kleinen Holzbrett? Werde demnächst das Leslie öffnen... dann geht´s weiter.
Grüße, Manfred
