Hallo Leute,

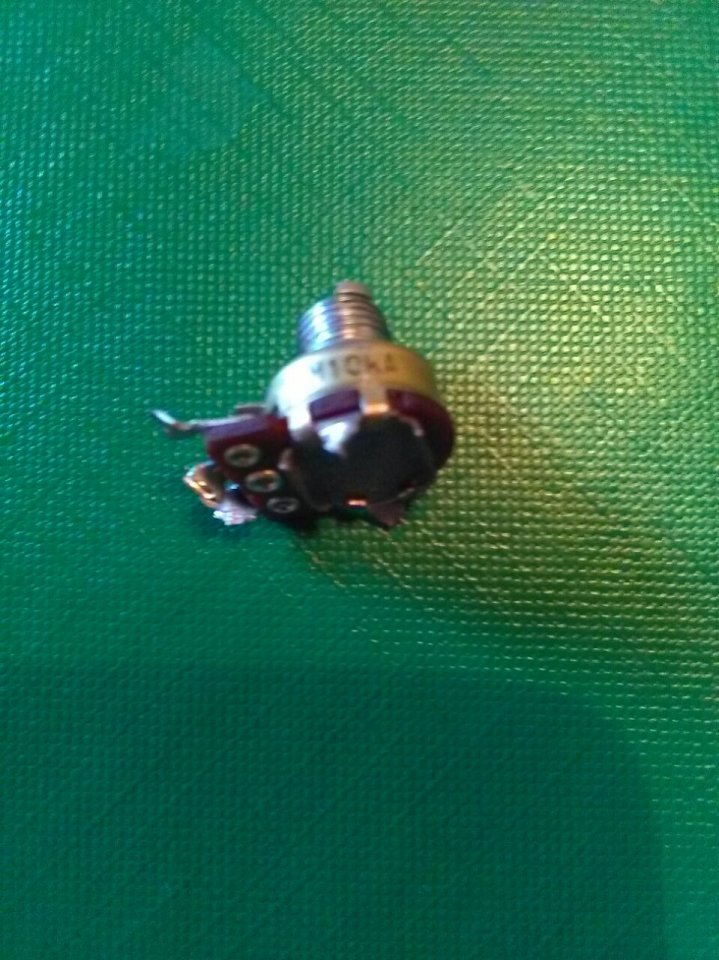

Habe mir wirklich günstig ein BOSS Pedal geschossen, bei dem leider ein Poti abgebrochen war. An sich kein Problem, weil man es immer noch bedienen konnte, aber irgendwie hat es mich dann doch so sehr gestört, dass ich versuchen wollte es mit Hilfe einer zurechtgefeilten M6-Schraube und etwas Metallkleber zu reparieren. Mein Vater hat's gesehen und war von der ganzen Aktion gar nicht begeistert und das Pedal kurzerhand mit in seinen Betrieb genommen und dem zugehörigen Elektriker übergeben.

WhatsApp Image 2017-04-09 at 18.31.39.jpeg

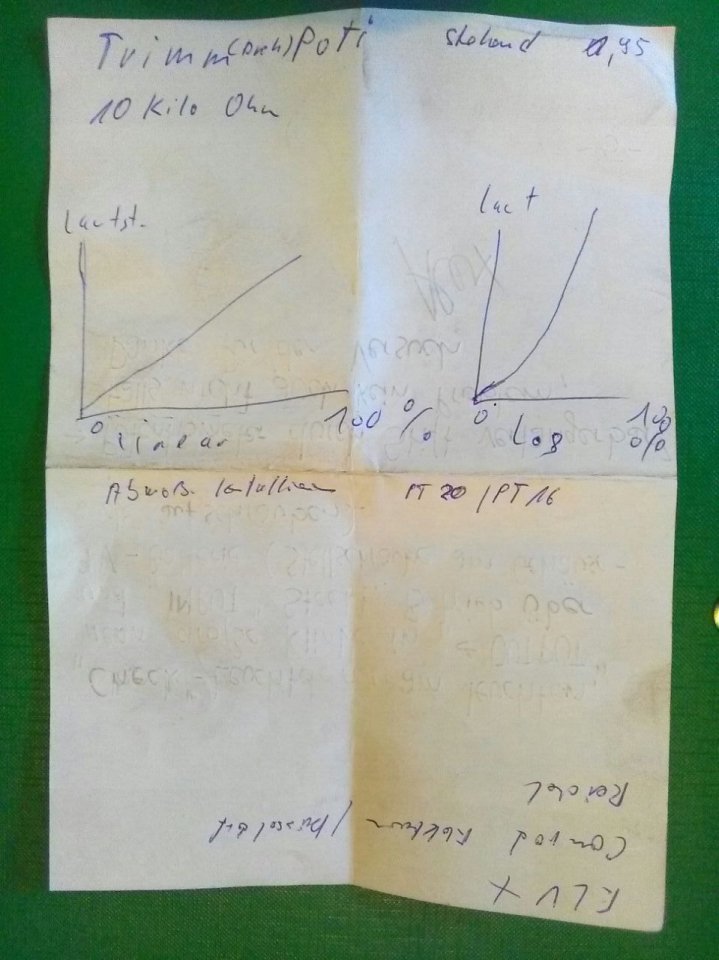

Rucksack war das kaputte Poti ausgebaut und nun muss Ersatz her. Die Poti-Kappe von BOSS ist noch vorhanden, sprich die Reparatur sieht man am Ende gar nicht, wenn die Kappe passt. Zu dem ausgebauten Poti gab's eine für mich kryptische Zeichnung, die ich gerne mit ich teilen würde:

WhatsApp Image 2017-04-09 at 18.53.38.jpeg

Im Internet habe ich folgendes Poti gefunden. Frage an die Experten: passt das?

Viele Grüße und lieben Dank!
Alex

Eigenschaft

Zuletzt bearbeitet:
Wie dick ist denn die Achse?
Ist sie glatt, oder geriffelt mit Schlitz?
Das herausgesuchte Poti hat 100 Kiloohm, das ausgebaute (laut Zettel) 10 Kiloohm.
Außerdem ist für uns nicht zu sehen, ob es log, oder lin ist.
Das kann man am besten durch Messen feststellen.
Hast du ein Multimeter?
Was für ein Buchstabe steht vor der 10 (das Bild ist zu unscharf)

Wahrscheinlich past das oder das

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: 2 Benutzer
Wie dick ist denn die Achse?
Ist sie glatt, oder geriffelt mit Schlitz?
Das herausgesuchte Poti hat 100 Kiloohm, das ausgebaute (laut Zettel) 10 Kiloohm.
Außerdem ist für uns nicht zu sehen, ob es log, oder lin ist.
Das kann man am besten durch Messen feststellen.
Hast du ein Multimeter?
Was für ein Buchstabe steht vor der 10 (das Bild ist zu unscharf)

Wahrscheinlich past das oder das

Die Achse ist circa 0,61cm dick, 1,00cm lang und vertikal geriffelt.
Hatte den falschen Link kopiert und eingefügt, meinte natürlich 10 Kiloohm.
Multimeter habe ich nicht bei dem Preis kaufe ich einfach beide.
Foto hat mein Vater mit seinem neuen Smartphone gemacht und mir geschickt, war bis eben unterwegs und hab's nur auf dem Handy-Display gesehen, frage später mal nach, ob ich noch ein schärferes bekomme.

Danke für deine sehr schnelle Hilfe! :great:

Gerne, kein Problem!

@GeiGit

Nach Absprache mit meiner Mutter steht da wohl: 57F auf der einen und M10kA auf der anderen Seite.

Kurz M10kA Pot gegoogelt und da kamen dann 10K OHM Logarithmic Dual Rotary Taper Potentiometer als Ergebnis. Kann ich also von einem log Poti ausgehen? :gruebel:

Zuletzt bearbeitet:
Ja, dann ist es ein 10k log Poti und es müsste dieses hier funktionieren.
Nach "Dual" sieht das Poti auf dem Bild aber nicht aus (dual = stereo)

  • Gefällt mir
Reaktionen: 1 Benutzer

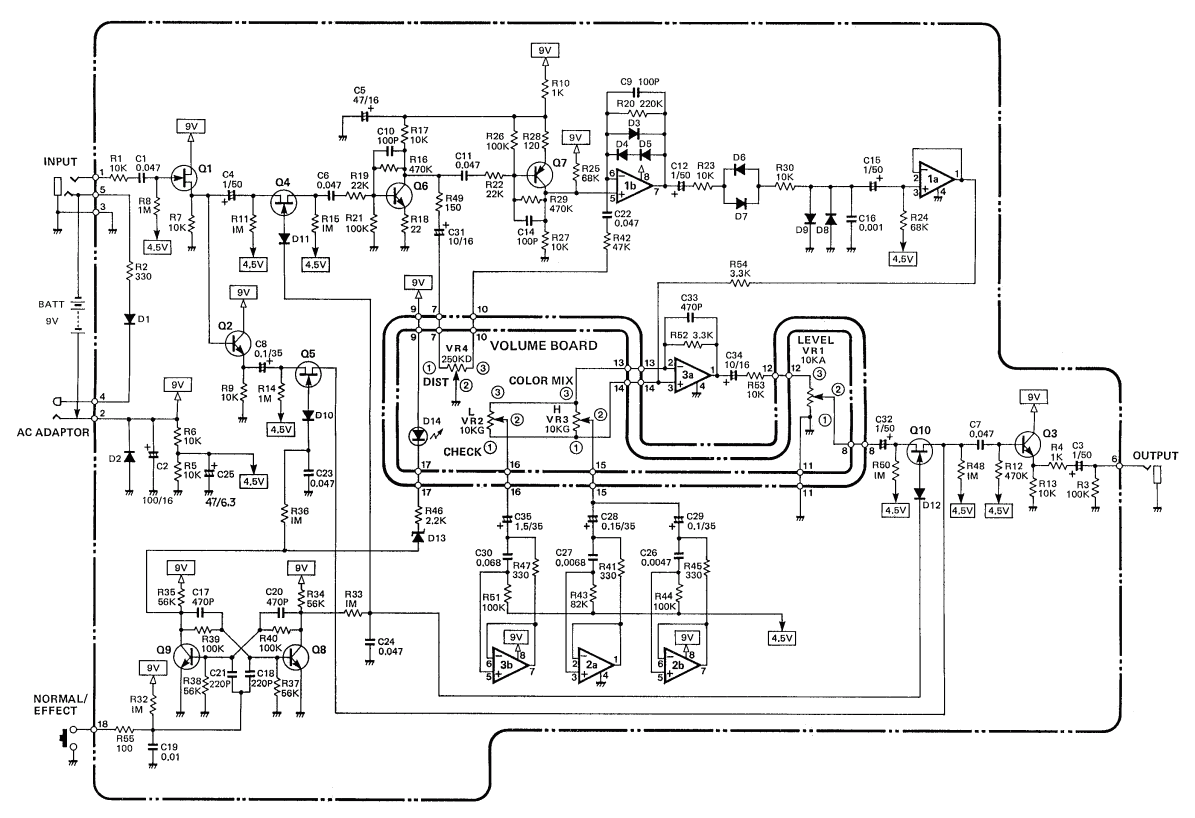

Habe im Netz noch folgenden Schaltplan gefunden, bei mir ist der LEVEL Poti abgebrochen, der dort als LEVEL VR1 10KA bezeichnet wird:


Ein Lautstärkepoti ist in der Regel logarythmisch, also passt das mit 10k log

  • Gefällt mir
Reaktionen: 1 Benutzer
Hallo,

ich hänge mich hier an diesen alten Thread mit der Frage, ob DIESES Potentiometer für ein Boss VF 500-L das Richtige ist. Ich habe jemanden gefunden, der es mir tauschen würde, wenn ich das Teil besorge. Gibt es auch Qualitätsunterschiede dabei? Vermutlich ja. Wenn mir jemand sagen kann, welchen Fachbegriff es dafür gibt, könnte ich googeln, um ein hochwertiges Poti zu bekommen.
Ich bin übrigens enttäuscht von der Qualität der Boss Pedale. Dieses ist nun das Zweite, welches nach minimaler Nutzung den Geist aufgibt. Aktuell spiele ich mit 2 Korg Pedalen, mal schauen, wie sich die schlagen...

Grüße Herbert

*edit*
Hi Herbert,

Nein, das wäre das korrekte Poti https://www.ebay.de/itm/363883759125
Am Besten du schreibst hier dem Roland Support mal, ich musste hier auch mal eins tauschen und das hab ich über Roland bekommen. Lag preislich um die 17€ wenn ich das richtig in Erinnerung habe :)

Viele Grüße,
Dominik

Grund: edit->Vollzitat Vorpost
Zuletzt bearbeitet von einem Moderator:
  • Gefällt mir
Reaktionen: 1 Benutzer
Hallo Dominik,

Vielen Dank!

LG Herbert
Beitrag automatisch zusammengefügt:

Zum Glück sind bei den 68,-- schon die Steuern enthalten. ;-)

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: 1 Benutzer
Hallo,
ich wollte nur eben mitteilen, dass ich das Poti nun bei audio-service.com für stolze 50,-- Aeiro bestellt habe. Das ist der halbe Pedal-Preis. Na ja....
