EMG 81 / 85 Einbau in LTD KH-202 - Schaltplan!?

[Hetfield89]

Hallo,

ich möchte gern obengenannte Humbucker in eine LTD KH-202 einbauen und kann aber nun nirgends einen geeigneten Schaltplan finden.

Die Gitarre hat einen 3 Wege-Schalter (ähnlich einem 5-Wege-Schalter in normalen Strats) 2 Volume-Regler jeweils für Bridge und Hals, und einen Tone-regler, für beide Pickups.

Hoffe ihr könnt mir helfen und mir sagen woher ich einen Schaltplan bekomme, oder euch gegebenenfalls selbst die Mühe machen, und einen erstellen, damit ich die einbauen kann.

Vielen Dank für eure Hilfe.

PS: Muss man beim verlöten noch das Floyd Rose und den Poti-Deckel miteinander verbinden, von wegen Erdung der Saiten etc.?



[riddler]

http://symian.com/images/WBGen2.gif

http://symian.com/images/WBGen4.gif

Die 2 helfen dir hoffentlich weiter - im Grunde solltest du dir jetztaber nur beim Ausbau der alten Pickups merken wo welches Kabel am Schalter angelötet ist und es mit den EMGs dann genau gleich machen. Der einzige Unterschied dürfte zu deiner jetzigen Schaltung nur die Batterie und die Buchse sein. Von dem her kannst du also von der alten/jetzigen Schaltung abschauen.



[Hetfield89]

Danke riddler,
aber wenn möglich hätte ichs gern so genau wie möglich.
Will nichts falsch machen beim löten, und nachher ne Gitarre in der Hand haben die nicht spielt, davon mal abgesehen, dass es die Gitarre von einem Kumpel ist und ich ihm angeboten hab ihm die Pickups einzubauen.
Habe zwar diesen Schaltplan hier gefunden:

http://guitarelectronics.zoovy.com/product/WDUHH3T2101

Aber irgendwie hilft der mir auch noch nicht ganz weiter.
Probleme macht mir, welcher Stecker von den EMGs wo rangelötet werden muss, wo die Batterie angelötet wird und was wo an die Stereobuchse muss.

Hoffentlich könntet ihr mir da spezieller weiterhelfen.

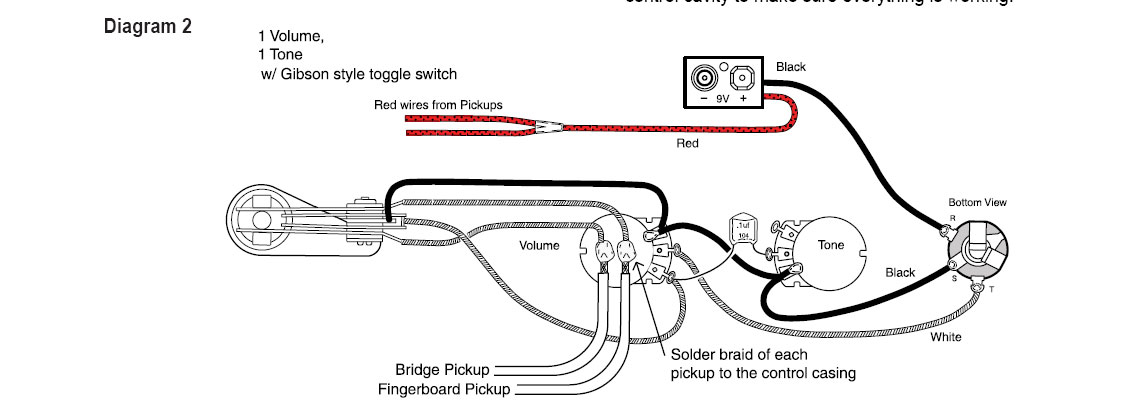

EDIT: In dieser PDF ganz unten der letzte Schaltplan könnte der mir vielleicht auch weiterhelfen??
http://emginc.com/content/wiringdiagrams/EMG-81TW-89.pdf



[waith]

so habe erstmal einen schönes altes Thema dazu ausgegraben...
https://www.musiker-board.de/vb/technik-modifikationen-diy/256497-emg-81-85-verkabelung.html

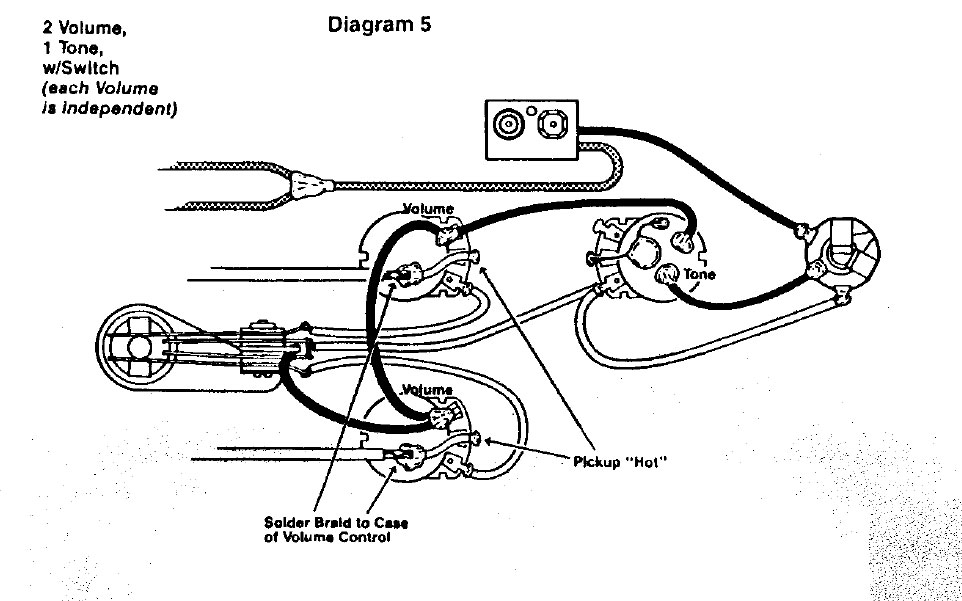

Dann ist die Grafik aus dem ZW Set etwas besser zum verstehen..

Und dann noch...
(Achtung nochmal genau anschauen ich habe damals auch meine EMGs falsch verlötet *g* bekomm da immer einen Knoten im Kopf)

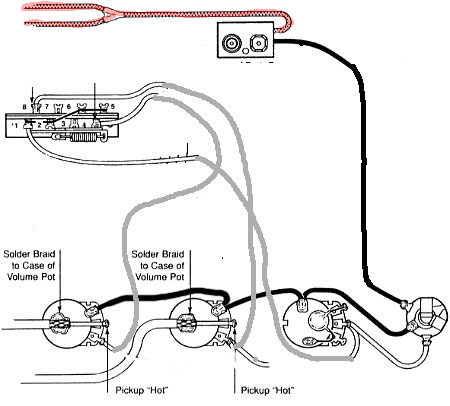

wie ich meine das es zusammen gehört

Aber guck dir nochmal das Thema was ich gefunden habe da ist alles sehr gut erklärt wo welches Kabel hingehört..
"die jeweils rote Leitung von den Pickups die soll an die Batterie"



[Hetfield89]

Alles klar, ich glaube so ungefähr habe ich jetzt verstanden, was wo verkabelt werden muss. Danke auf jeden Fall für die schnellen Antworten.

Aber ich frage mich gerad:

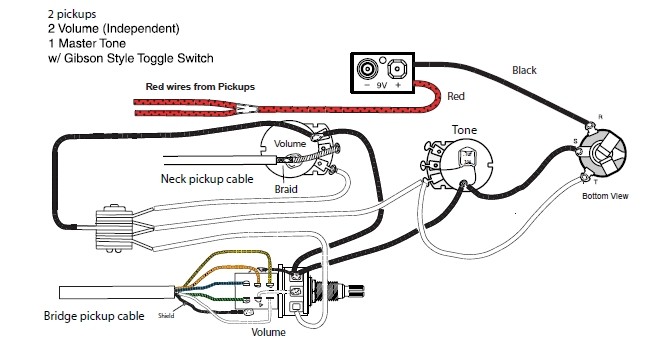

Bei dem EMG 85 is ja ein PUSH/PULL Poti dabei. Dann könnte ich doch rein theoretisch auch den Schaltplan problemlos nehmen oder? Dann hat mein Kumpel als kleines Feature sogar ein splitbaren Pickup drin.

Dürfte das funktionieren?

Gruß Flo



[riddler]

EMG85 kann man nicht splitten - sicher dass es ein 85 ist und kein 89? (Goldene EMG Lettern = 85, Kupfer = 89)



[waith]

Kann man den 85 Splitten???
ich meine das war der 89... weil der 85 hat ja nur 3 Anschlüsse wie soll man da eine Spule einzeln nehmen?



[Hetfield89]

Achso, dann hab ich da was verwechselt mit dem 85er und den 89er

Sorry mein Fehler. Ne gut, dann nehm ich den Schaltplan, der oben gepostet wurde, und zur Not merke ich mir einfach, wo welches Kabel wo an den Schalter und so rankommt.



[Hetfield89]

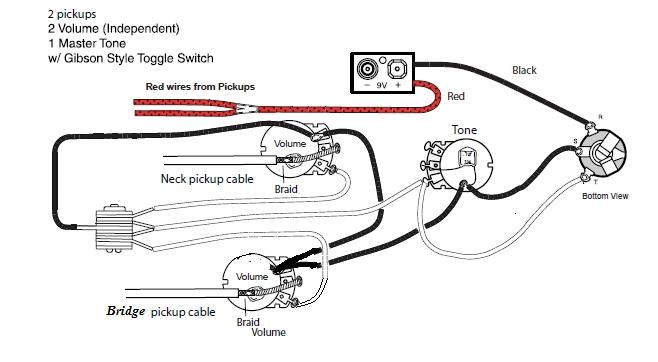

Würde dieser Plan dann aufgehen?



[waith]

Kannst ihn ja mal mit dem von EMG vergleichen.



[Hetfield89]

DANKE und das Thema ist damit erledigt.

Genau das ist der langgesuchte SCHALTPLAN.

Vielen Dank für eure Hilfe. Sollte ich doch unerwartet Probleme haben beim Einbau schreib ichs einfach hier rein.

Gruß Flo



[waith]

Ja sorry ich hätte den schon früher gehabt
Aber du hattest gesagt du brauchst den mit deinem 3 Wege-Schalter...



[Hetfield89]

Danke waith,
dein zweiter Schaltplan von oben hat geholfen.

HAT ALLES SUPER GEKLAPPT, KH läuft ohne Probleme.

DANKE



[waith]

dafür nicht...
ich wünsch deinem Kumpel viel Spaß mit den neuen PU's
