Effectboard Eigenbau.

[nobby99]

Ein Hallo an die liebe Bassergemeinde.

Nach dem ich zum 1000'ten mal den Kabelsalat von meinen drei Bodentretern entwirrt hatte um ein paar Einstellungen an meinem Korg Toneworks AX3B vorzunehmen, hatte ich mich endlich entschossen mir ein Effectboard zu bauen. Das Problem war meine Effectbestückung.

1 Kork Toneworks AX3B
1 Behringer BEQ700 Bass Graphic Equilizer
1 Lexicon Alex Digital Effects Processor (19" Rackbauweise)
1 Selbst gebauter Footswitsh fürs Lexicon Alex

Da ich das Lexicon Alex in das Effectboard intigrieren wollte, habe ich mich erst mal mit Linial, Geodreieck, Zollstock (Gliedermasstab ) und Bleistift bewaffnet und in den nächten 30 Minuten gedanken über das Effectboard gemacht.

Nun ging es an den Bau. (Teil 1)

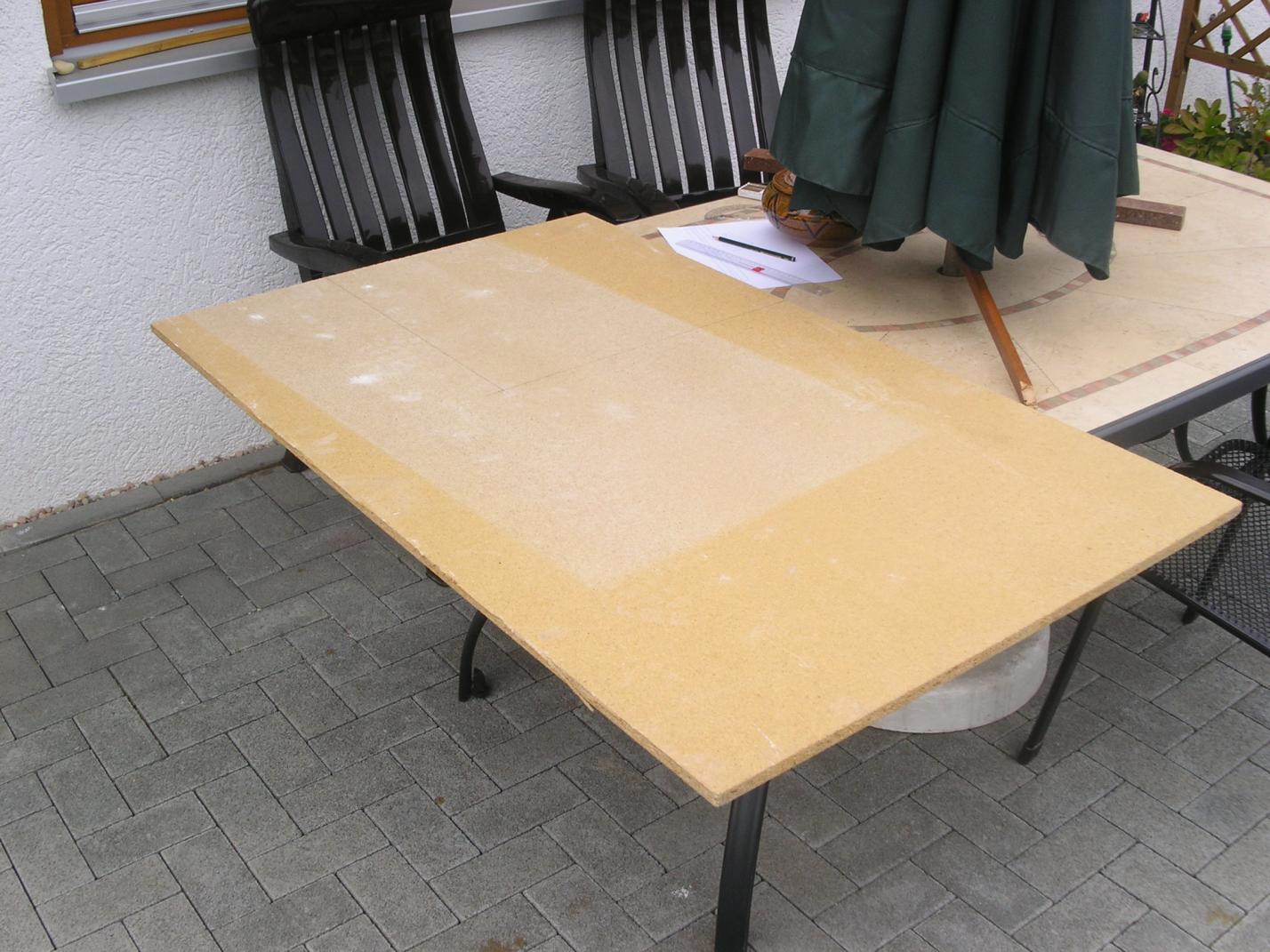

Das Baumaterial, eine 13mm Spanplatte.

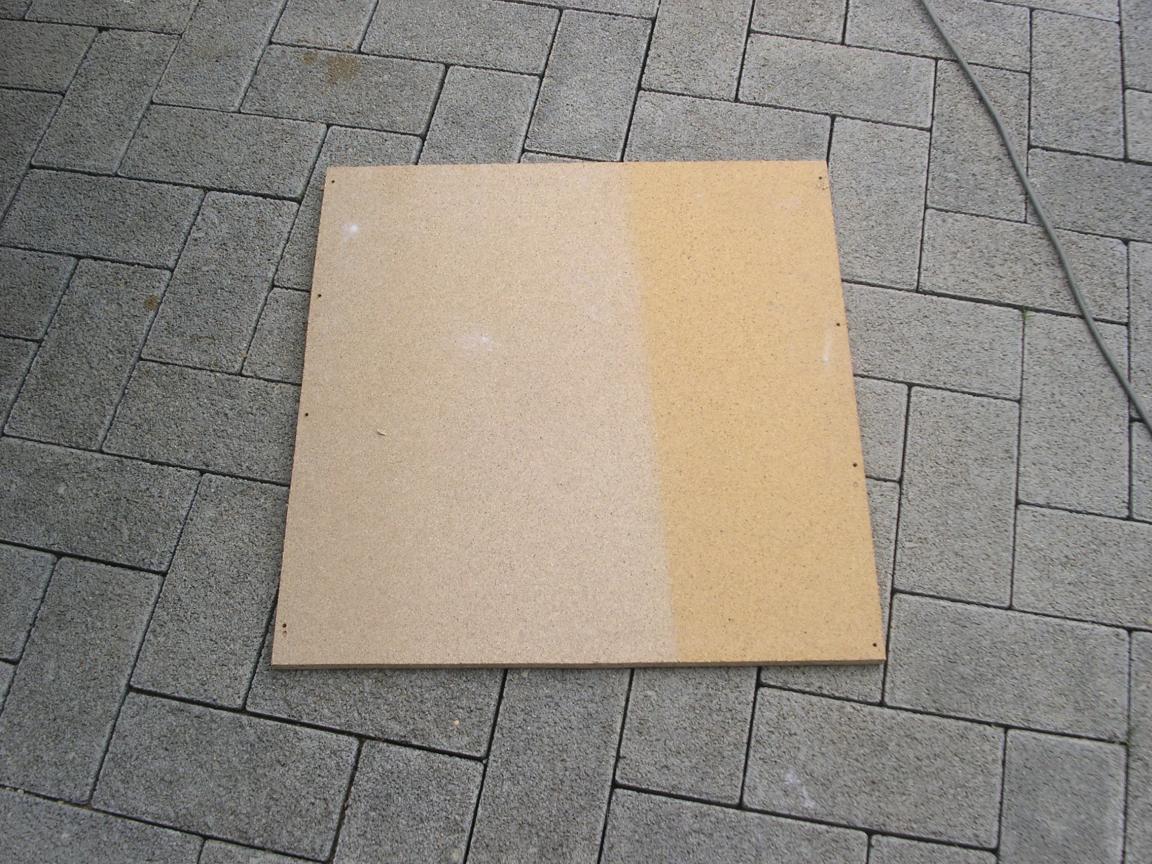

Die ausgesägte Bodenplatte, mit vorgebohrten Löchern für die Seitenteile.

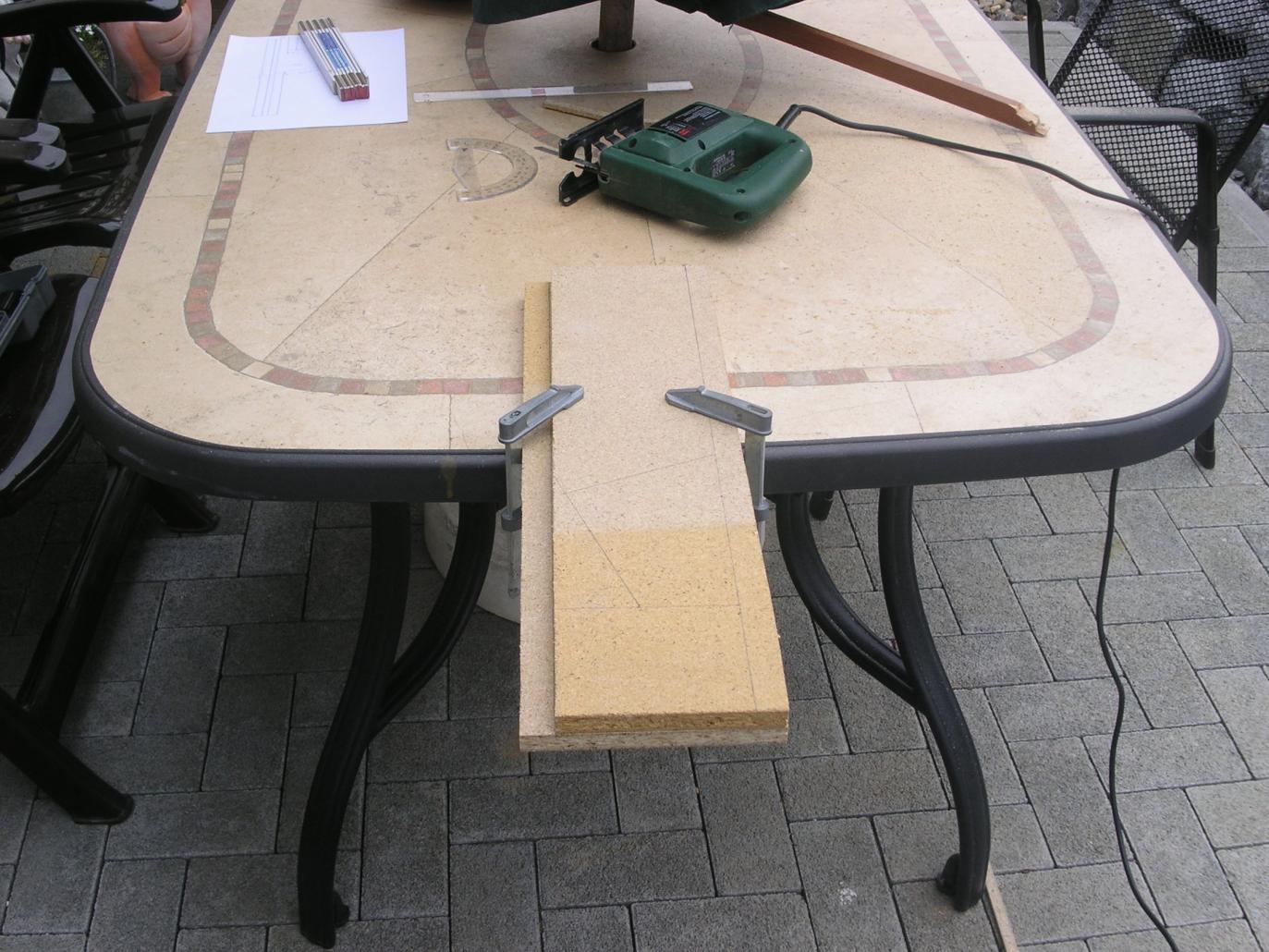

Nun geht es an die Seitenteile, da die die gleichen Maße haben sollten habe ich die Spanplatten einfach übereinander mit zwei Schraubzwingen befestigt und mit der Stichsäge ausgesägt.

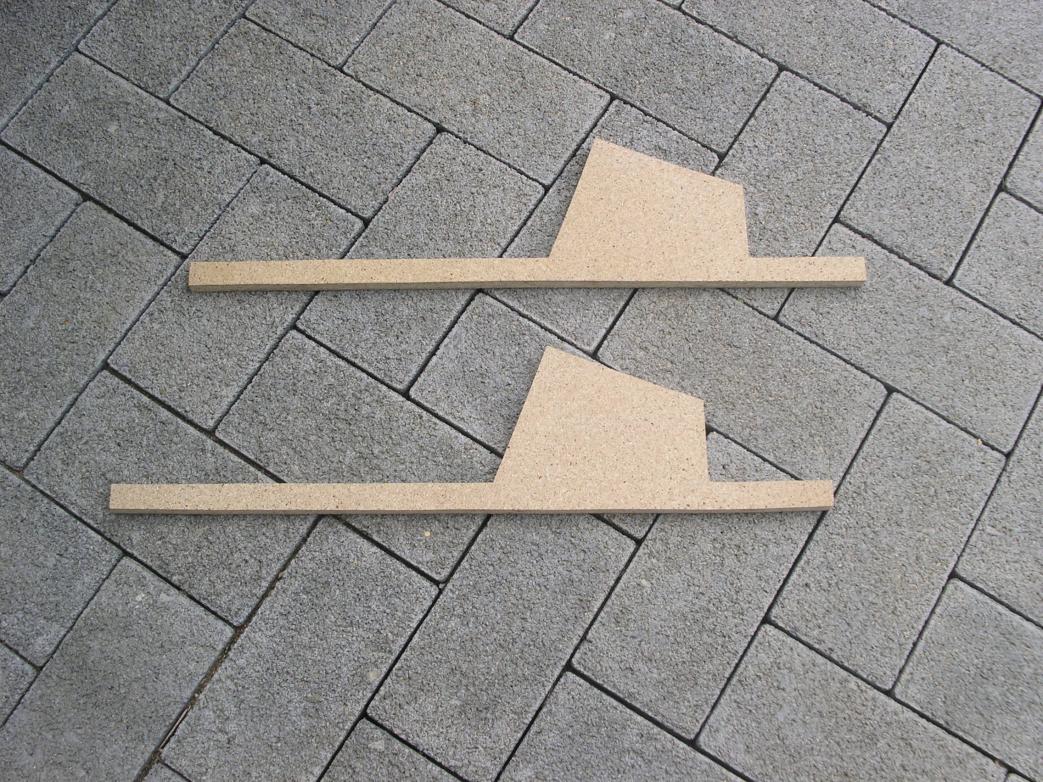

Die fertigen Seitenteile.

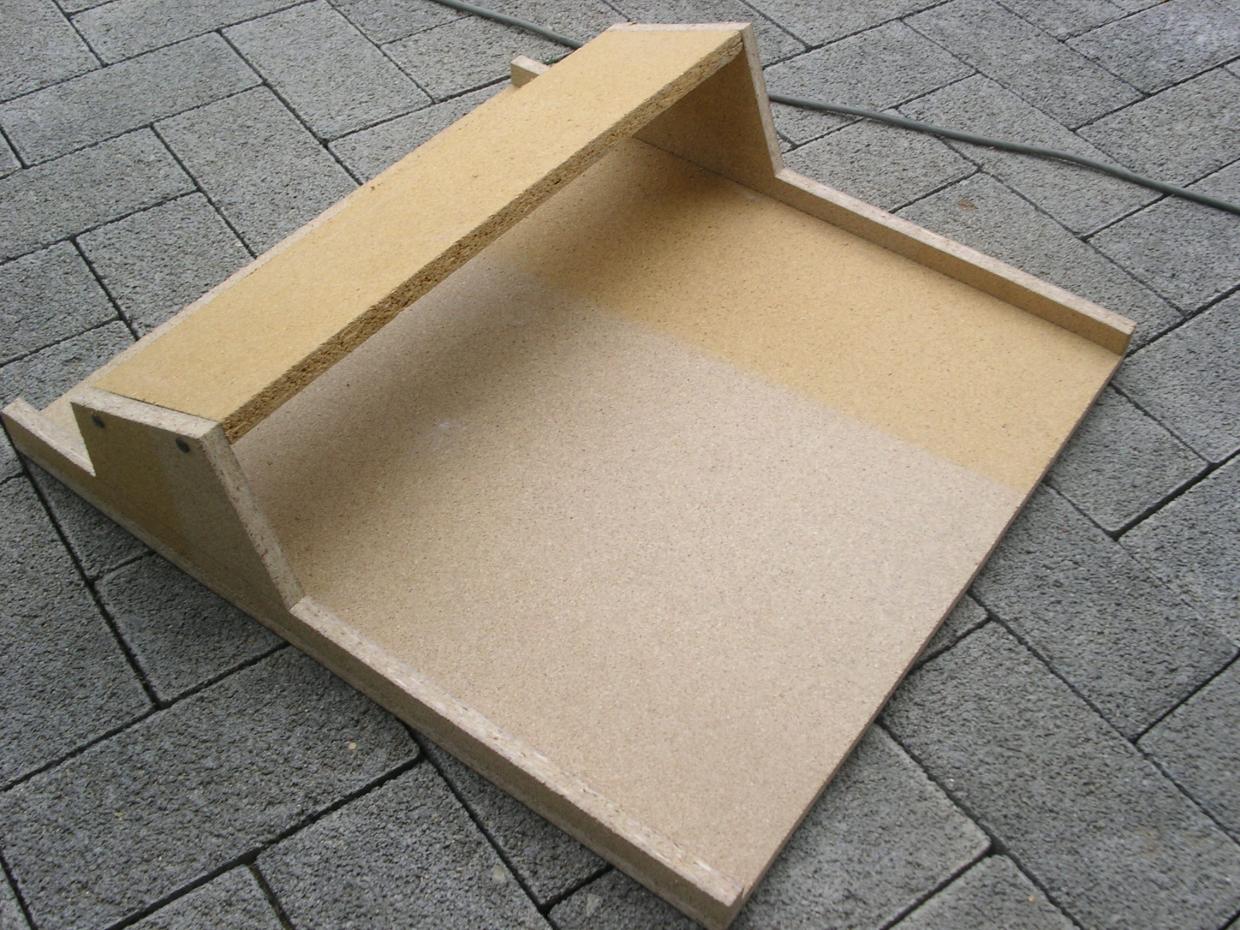

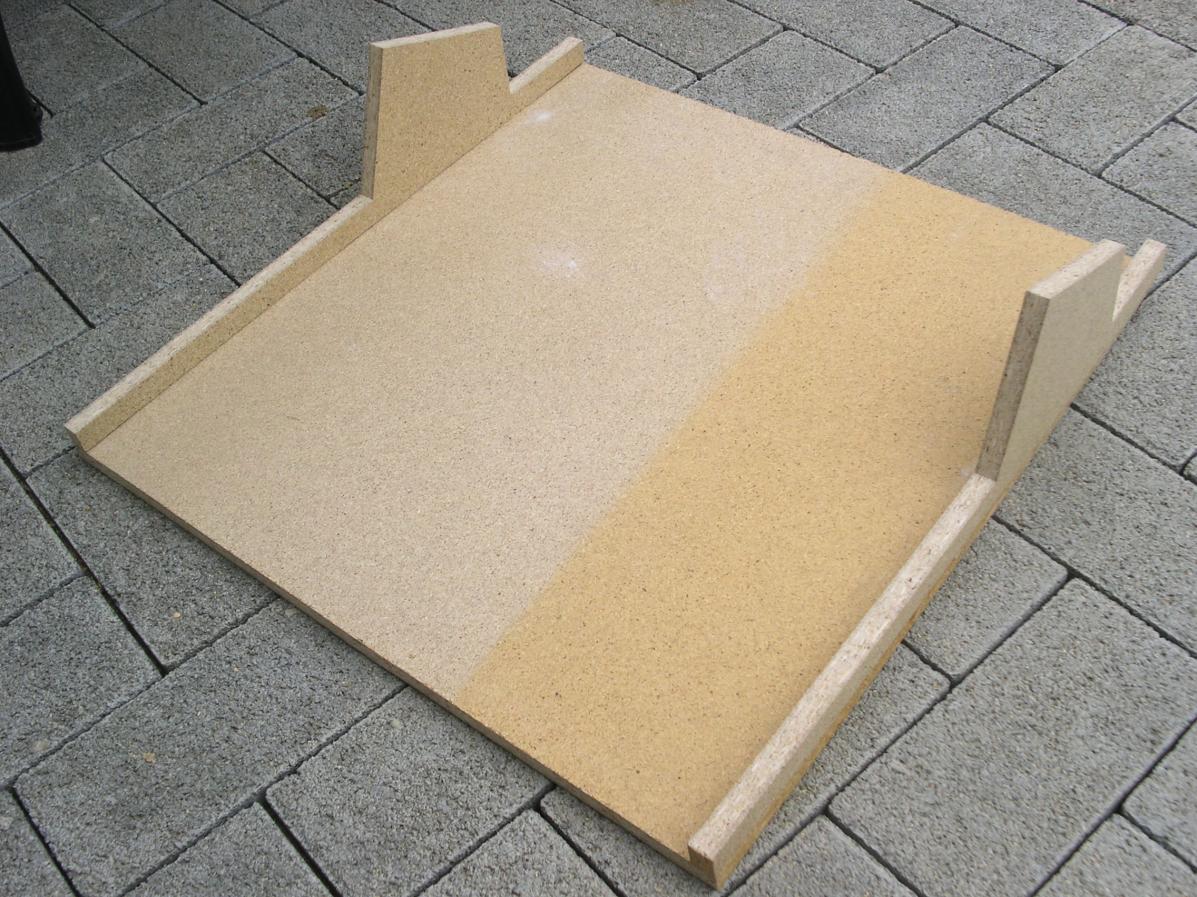

Bodenplatte mit montierten Seitenteilen.

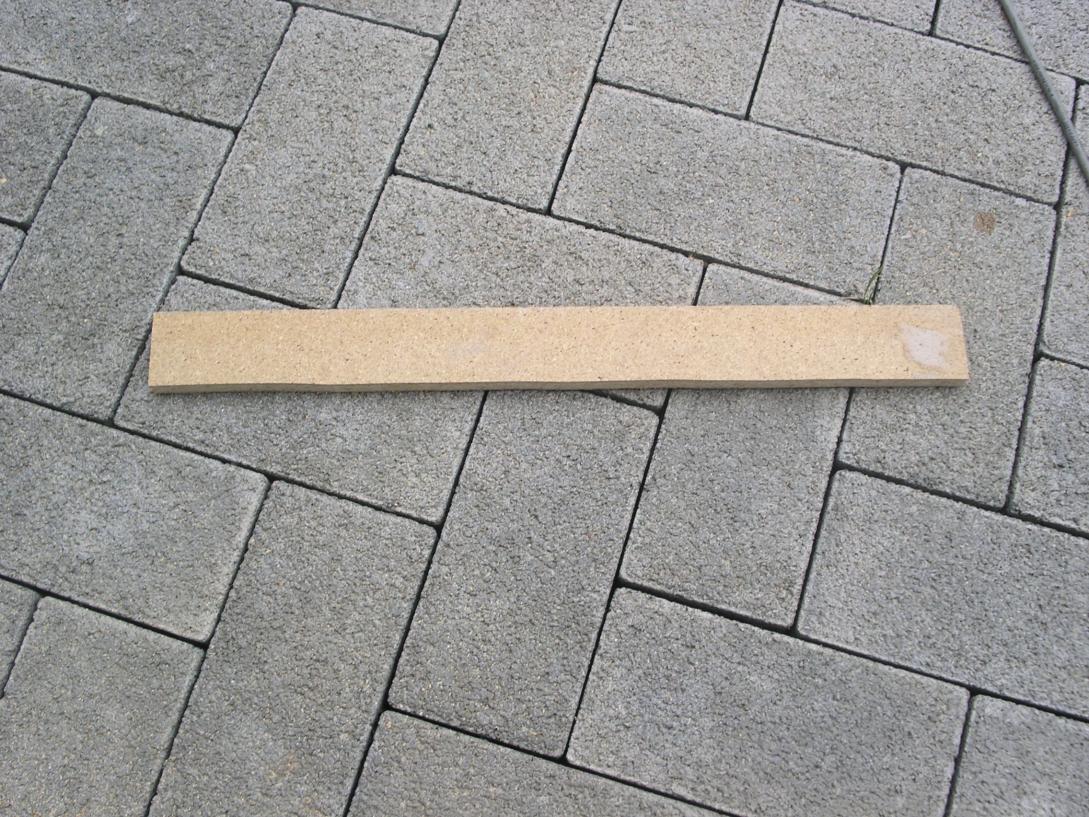

Der Deckel fürs 19" Fach.


Nun mit montiertem Deckel.

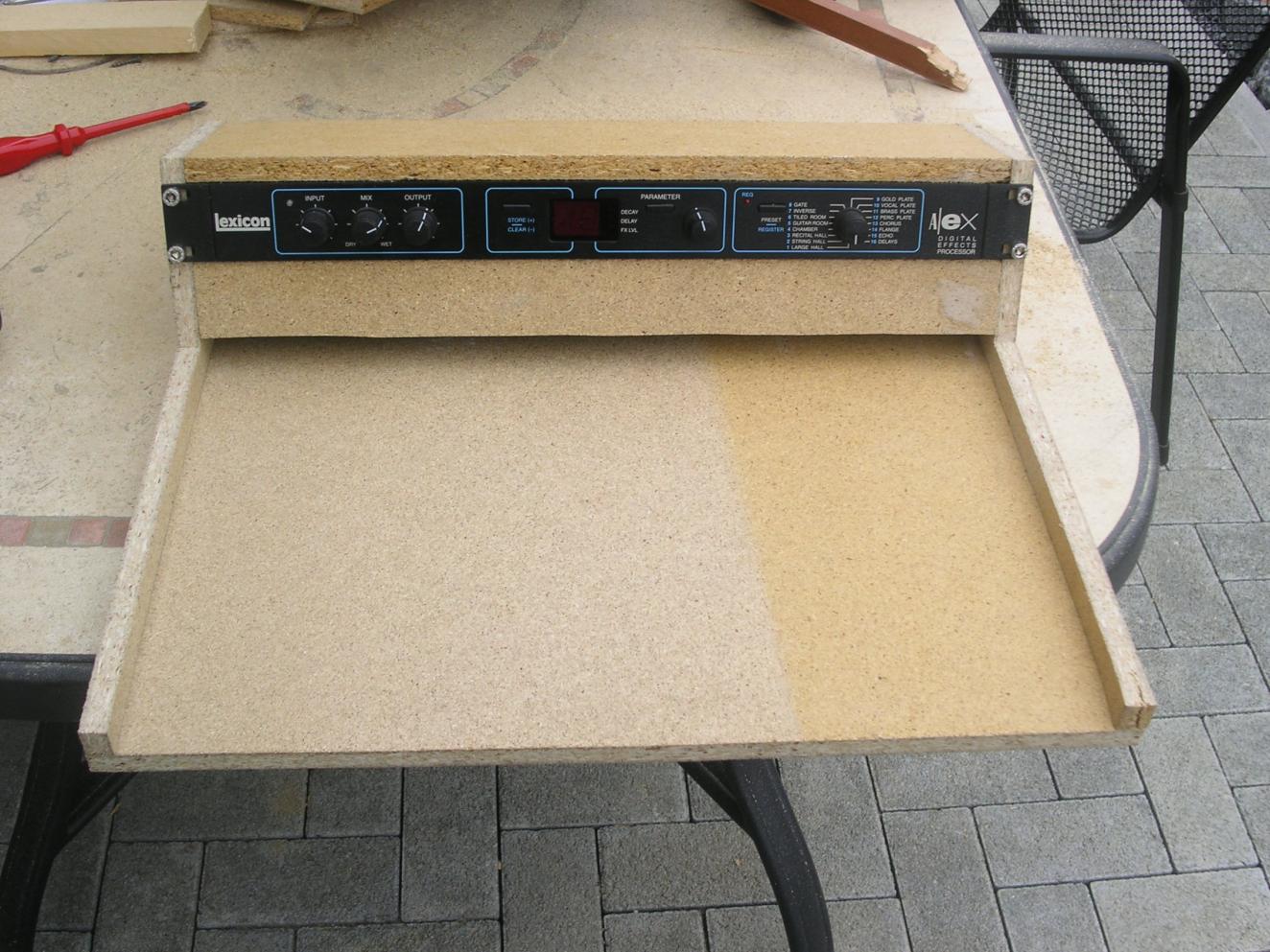

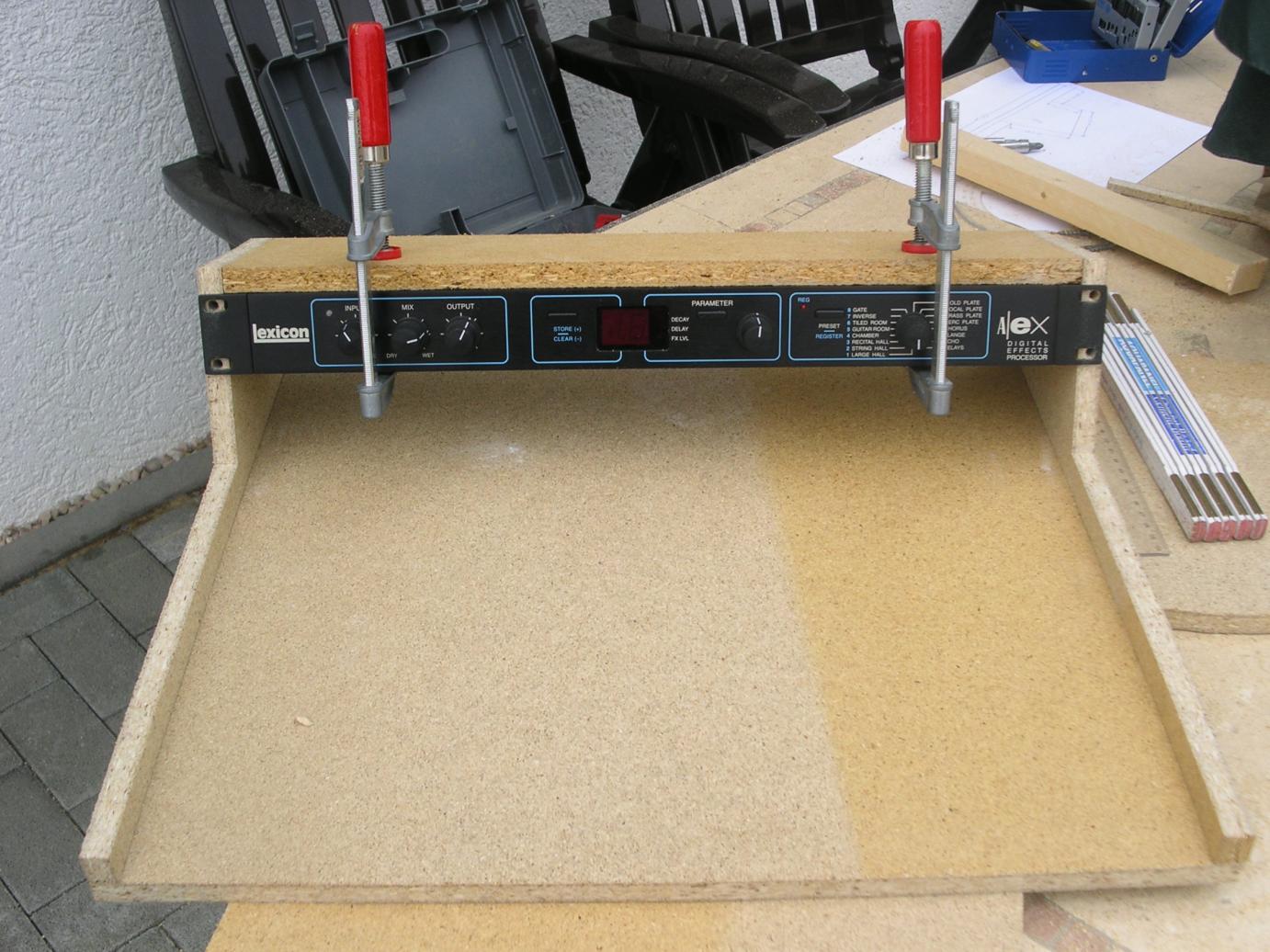

Hier habe ich das Lexicon Alex mit Schraubzwingen befestigt um die Löcher für die
5,0 x 30mm Inbusschauben zu bohren.



[nobby99]

(Teil 2)

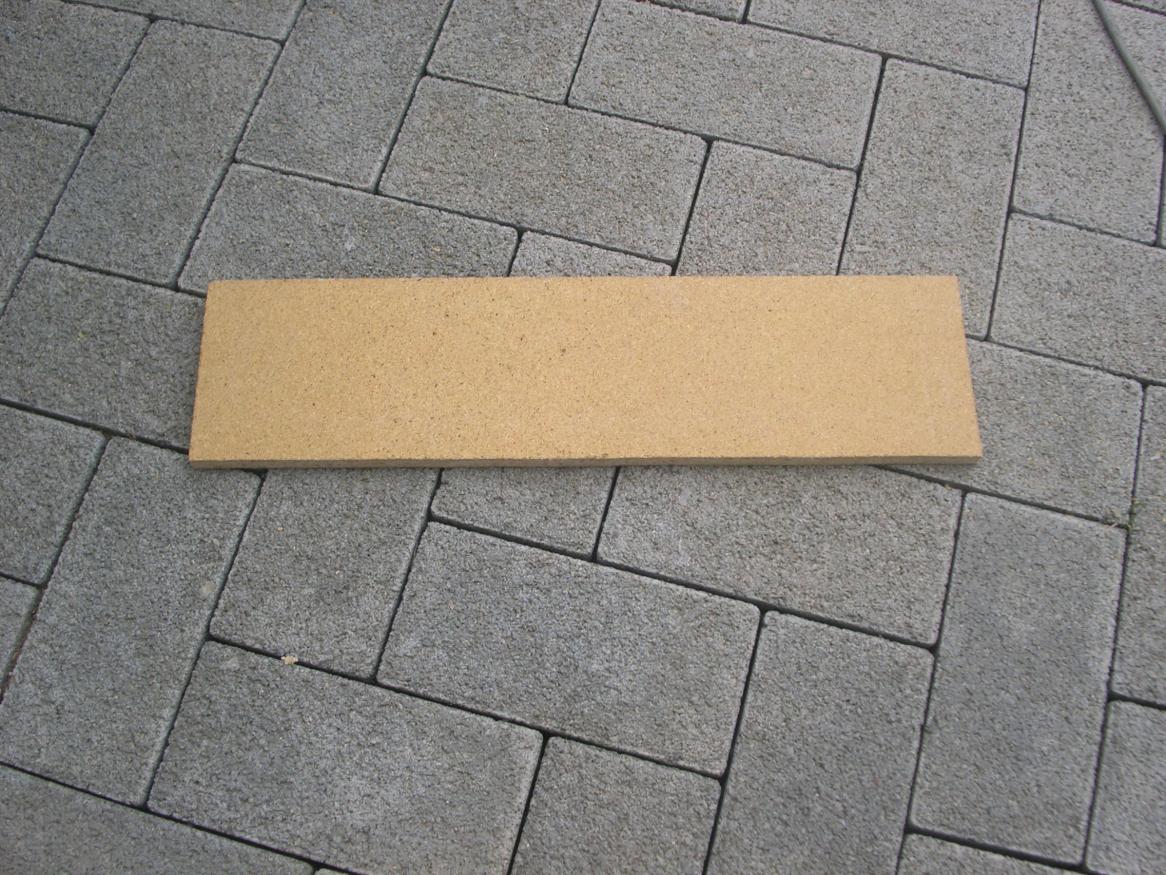

Die untere Abdeckung fürs 19" Fach.


Das Effectboard mit montierter 19" Fachabdeckung.


Es passt alles drauf was drauf soll.

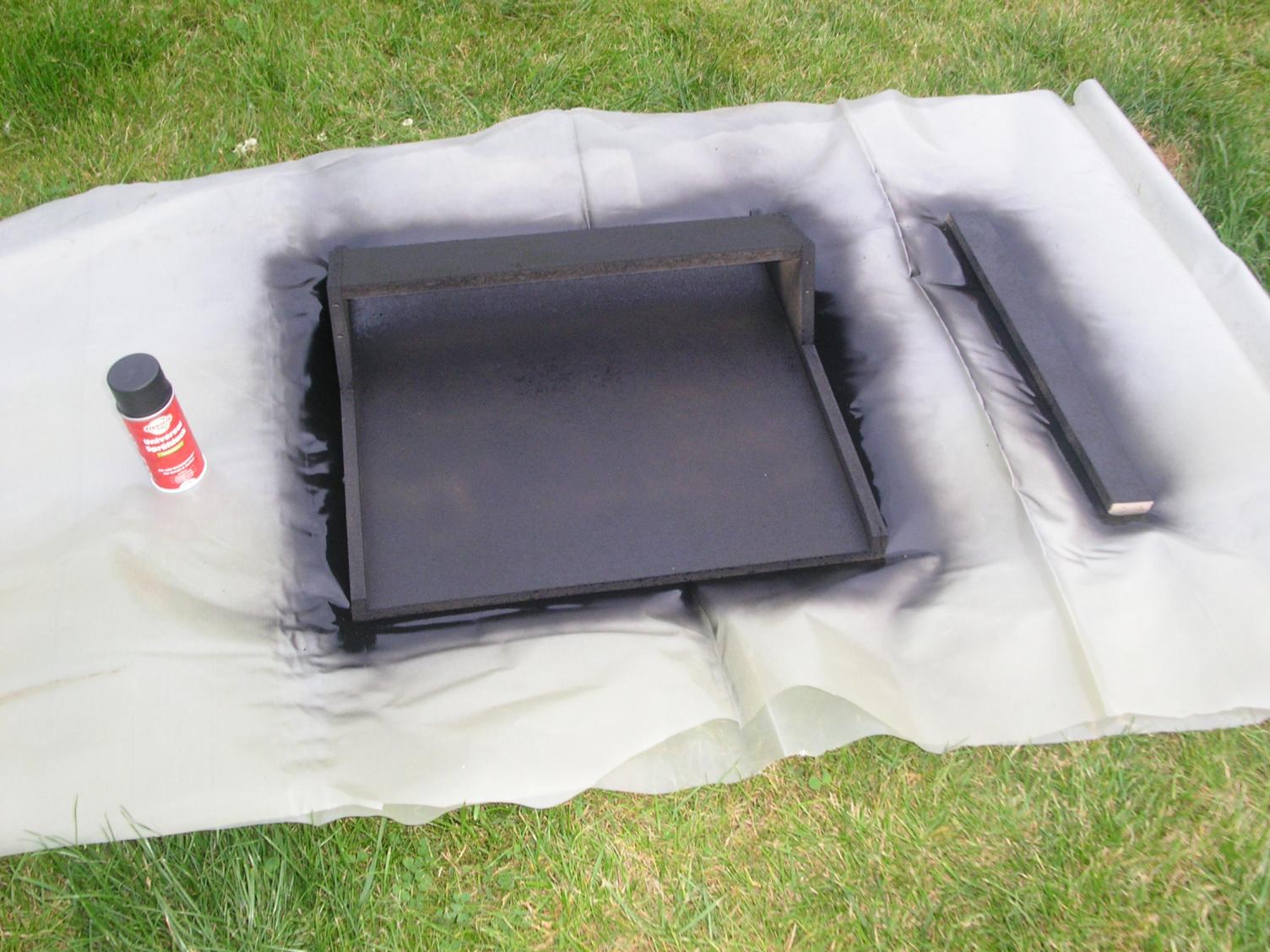

Nun noch den Rasen abdecken, und Lackieren.

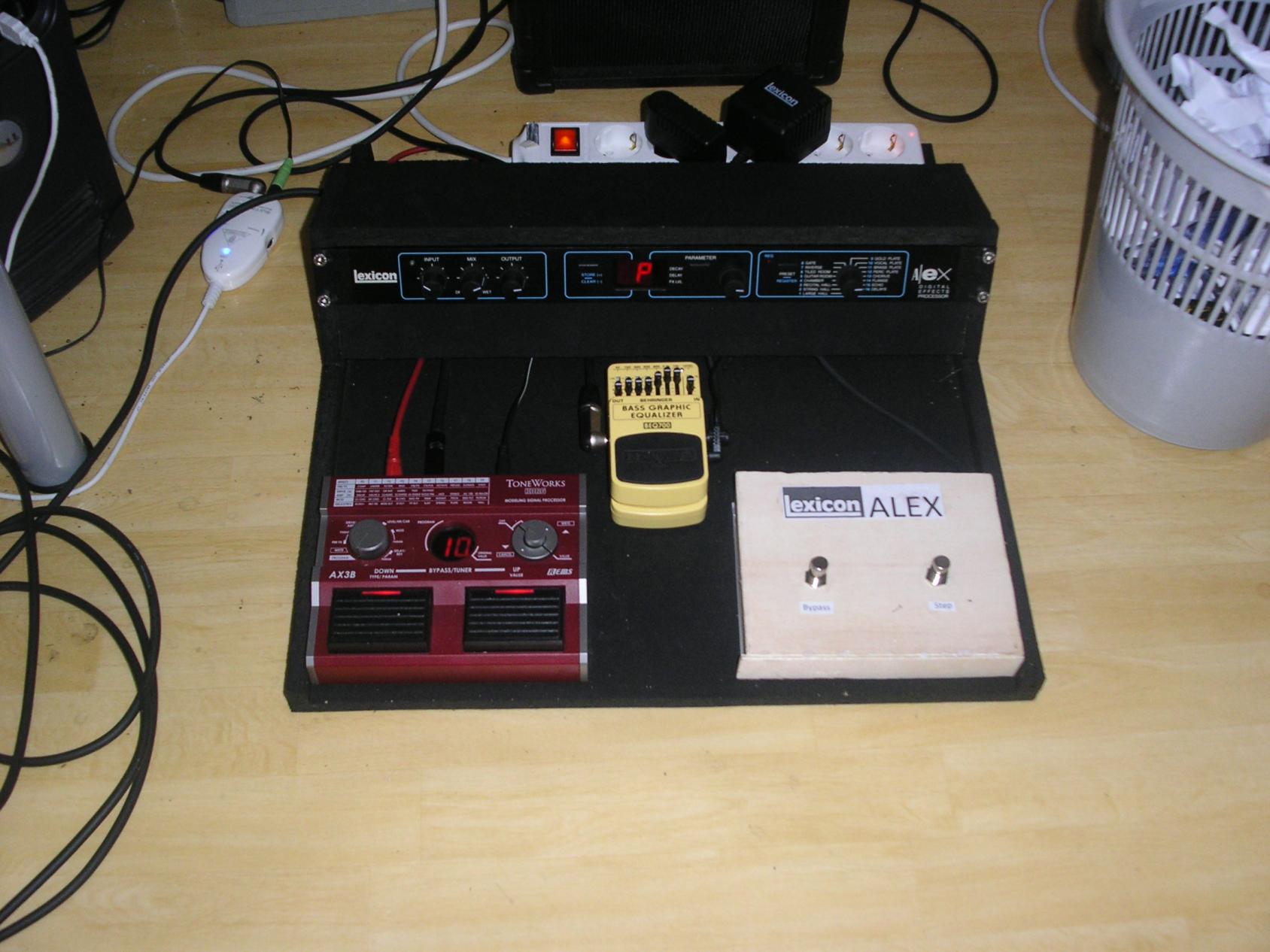

Das fertige Board mit allen Bodentretern verkabelt. der Test lief erfogleich.

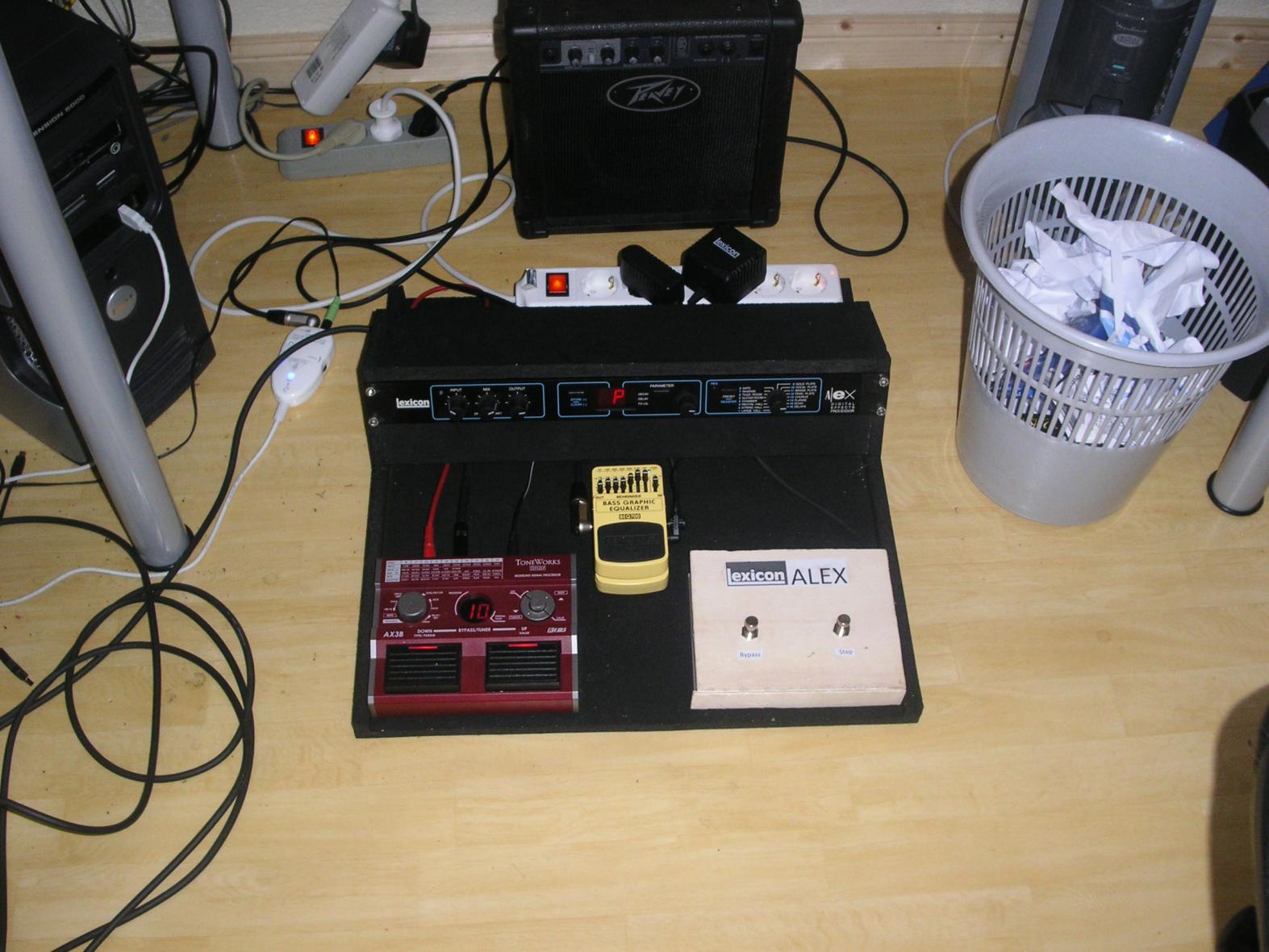

Das Board nochmal aus dem Stehen gesehen.

Über jede Kritik oder auch Lob freue ich mich.

Gruß nobby99



[fruchtquark]

Hey.
Schöner Bericht.
Welchen Lack hast du benutzt? Und wieviele Schichten?
Für ne Sprühdose sieht das echt gut aus.
Achja, wenn du jetzt die Kabel unter der Abdekcung noch mit Kabelsockeln fixieren würdest, so dass sue gerade liegen, wär das echt deluxe.
Griff wären wahrscheinlich au nicht unpraktisch?
Wie sind die Tierchen befestigt?
MfG



[nobby99]

Welchen Lack hast du benutzt? Und wieviele Schichten?
Für ne Sprühdose sieht das echt gut aus.

Der Lack ist eine 150ml Dose Genius Pro Schwarz Seidenmatt aus dem Toom Baumarkt.
Ich habe die ganze Dose gleichmäsig auf das Board verteilt, aber ich muss demnächst nochmal drüber. Vom nahen siet mann, das noch 1 bis 2 schichten drauf müssen.

Achja, wenn du jetzt die Kabel unter der Abdekcung noch mit Kabelsockeln fixieren würdest, so dass sue gerade liegen, wär das echt deluxe.

Gute Idee, werde ich mir mal gedanken drüber machen.

Griff wären wahrscheinlich au nicht unpraktisch?

Das habe ich mir auch schon überlegt, bin mir aber noch nicht sicher ob für den Transport
ein Deckel mit Griff besser wäre.

Wie sind die Tierchen befestigt?

Die Treter habe ich mit Klettband befestigt.

Gruß nobby99



[Pik Bass]

Hey,

Echt gut geworden! Vor allem das eingebaute 19 Zoll Fach is mal ne gute Idee, wirklich sehr praktisch, vor allem wenn man nur ein 19 Zoll Gerät hat, für das sich ein eigenes Rack-Case nicht rentieren würde!

Gruß
Domi



[Kappa]

Wie groß ist das Teil? (also Maße HxBxT)

und

Wieviel wiegt es ungefähr?



Gruß, Max



[nobby99]

B 48,4 cm x T 50 cm x H 13 cm

Gewicht : 6 kg inkl. Effecte, Steckdosenleiste und Netzteile.
