E-Gitarre Reparatur: Klinkenbuchse Kabel anlöten

[*brown_eye]

Hi,

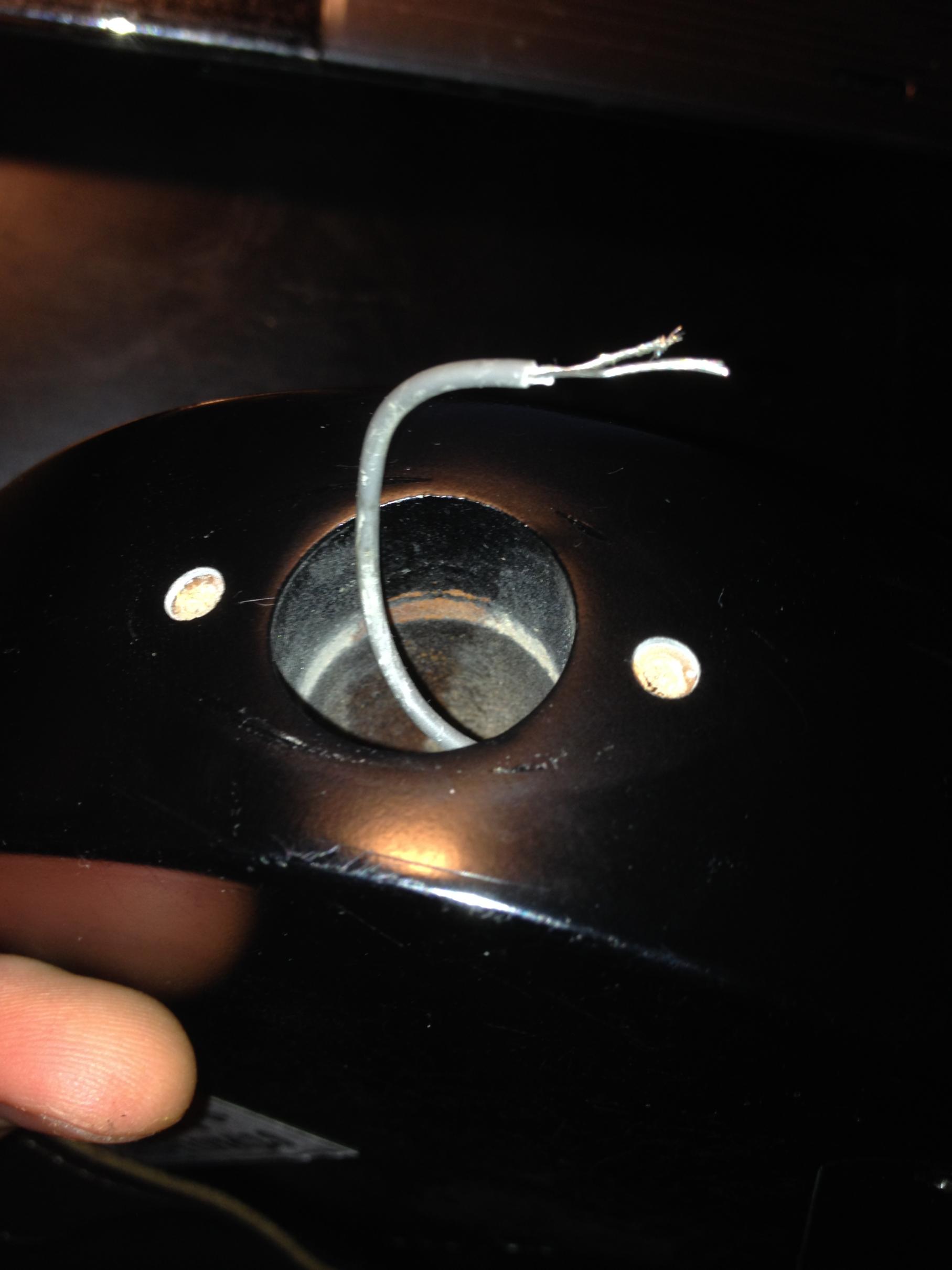

bei meiner Ibanez RG 321 sind, wie auf den Fotos zu sehen, die Drähte ab. Nun will ich mich mal in Sachen Reparatur versuchen. Leider hab ich keine Ahnung, wie ich am besten vorgehen soll. Welchen der beiden Drähte muss ich wo anlöten? Der eine ist weiß ummantelt, der andere nicht.





Hoffe, hier kann mir jemand helfen



[Bassassasin187]

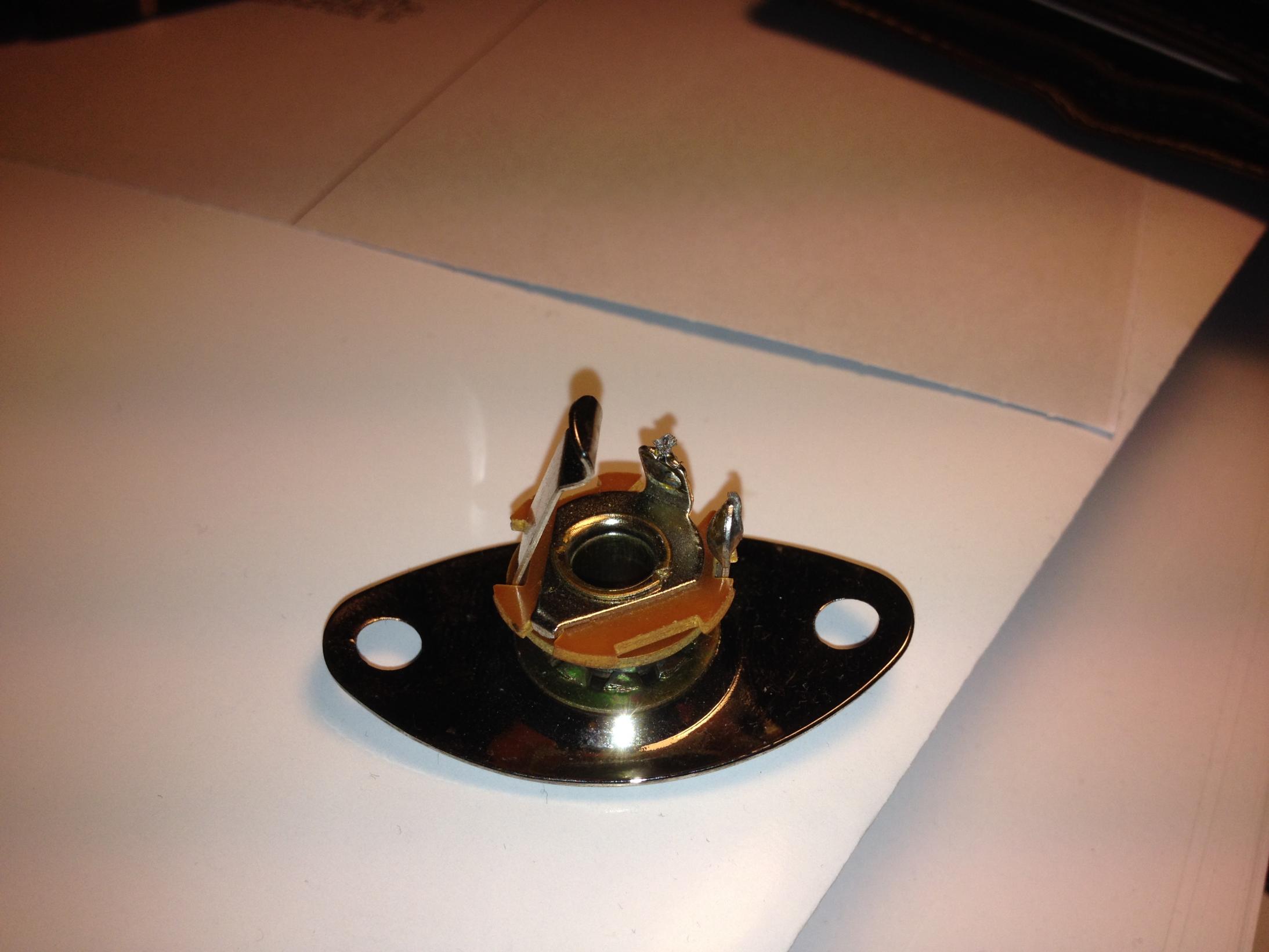

Bei der Buchse siehst du doch (auf deinem Bild der mitlere) Anschluss, der direkt an dem runden Blech hängt.
Das ist Masse, also hier kommt der blanke Draht drann.
Das lange Blech (bei deinem Bild links) ist der rechte Anschluss und "Hot", also das Signal.
Hier kommt das ummantelte Kabel drann

(ich kann es leider gerade nicht anders beschreiben)



[Rockin'Daddy]

Signalführendes Kabel (isoliert) an die rot gekennzeichnete Lötfahne
Masse (unisoliertes Kabel) an die weiß gekennzeichnete Lötfahne.

Und bitte ordentlich löten.



[*brown_eye]

Ah. Sehr gut! Danke für d schnelle Hilfe. Dann mach ich mich mal ran
