E-Geige für Kinder

[pammi5]

Hallo,

nachdem fiddle und Daniel hier ihre e-Geigenprojekte vorstellen, habe ich Lust bekommen auch bissel zu tüfteln.

Ob es sinnvoll ist oder nicht, darüber lässt sich streiten. Ich möchte meinem Jr. eine E-Violine basteln. Er wird ab ca. März von der viertel auf die halbe Größe wechseln. Auf dem Markt habe ich keine E-Violine ind der Größe 1/2 gefunden. Als hilft nur selber basteln. Nachdem ich die 1/4 mit Längriß selber stümperhaft repariert habe, aber sie dennoch Töne von sich gibt sollte das Projekt vielleicht gelingen, soweit die kosten sich in Grenzen halten und die Zeit es zulässt.

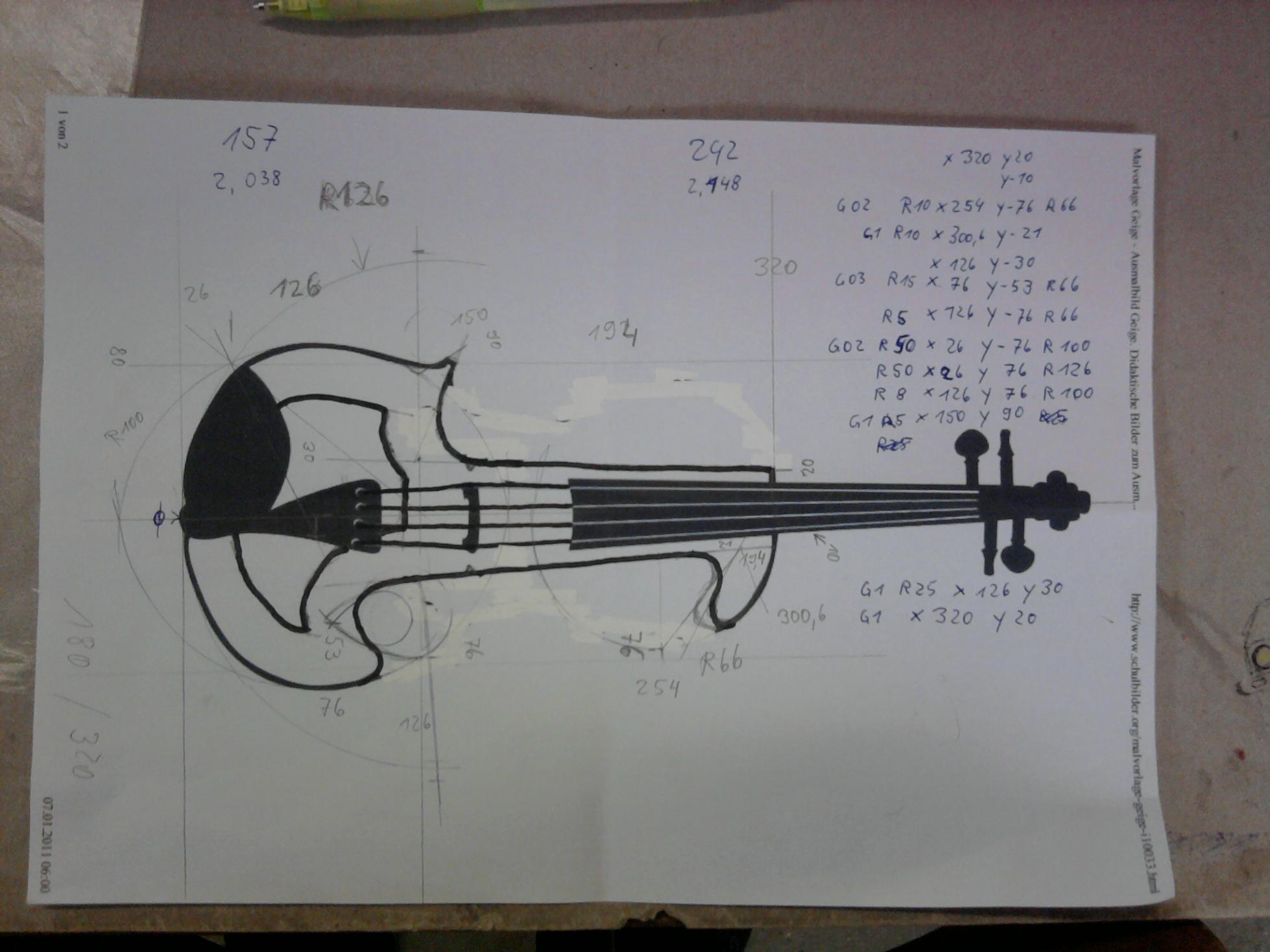

Die Idee:

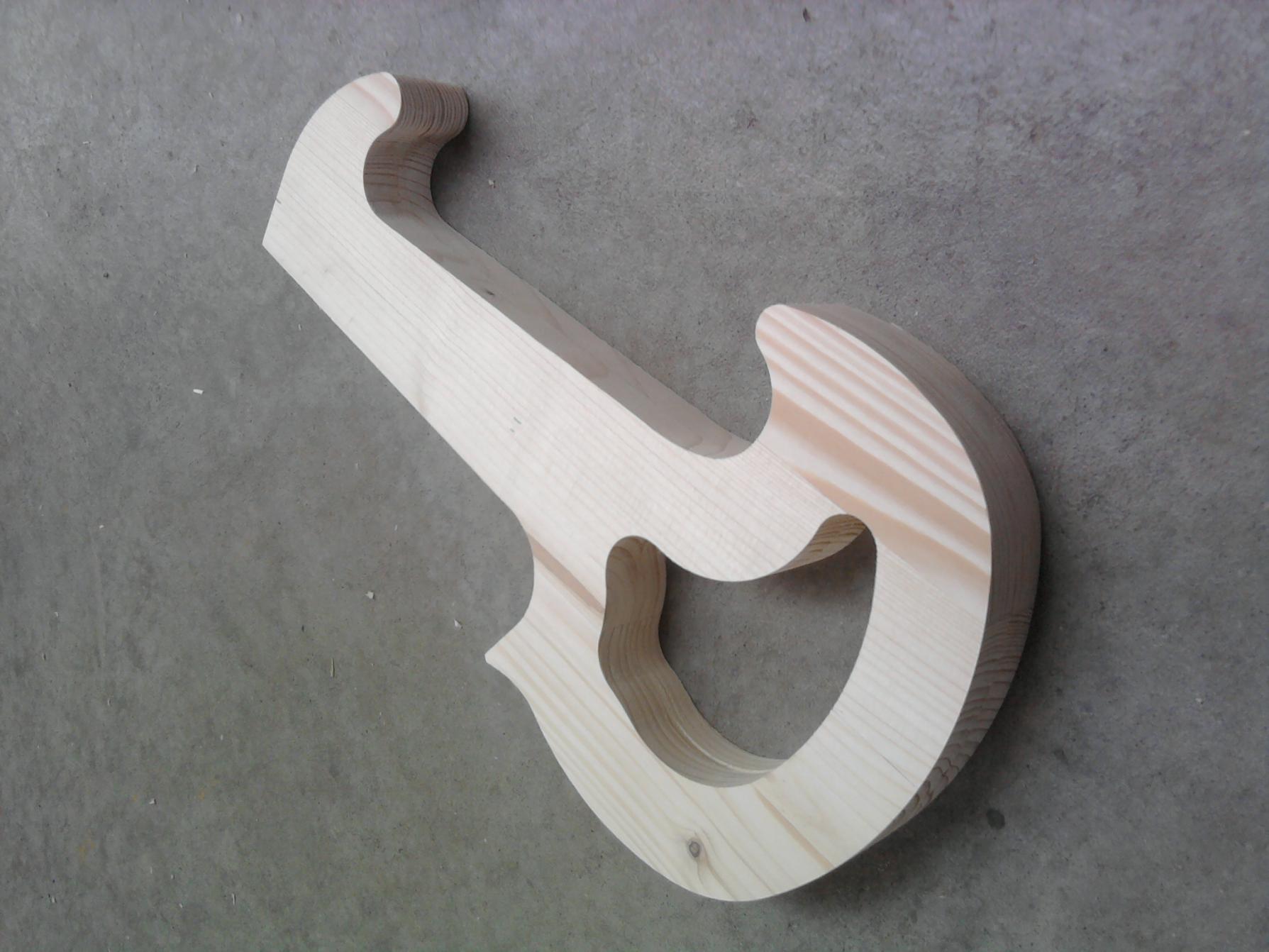

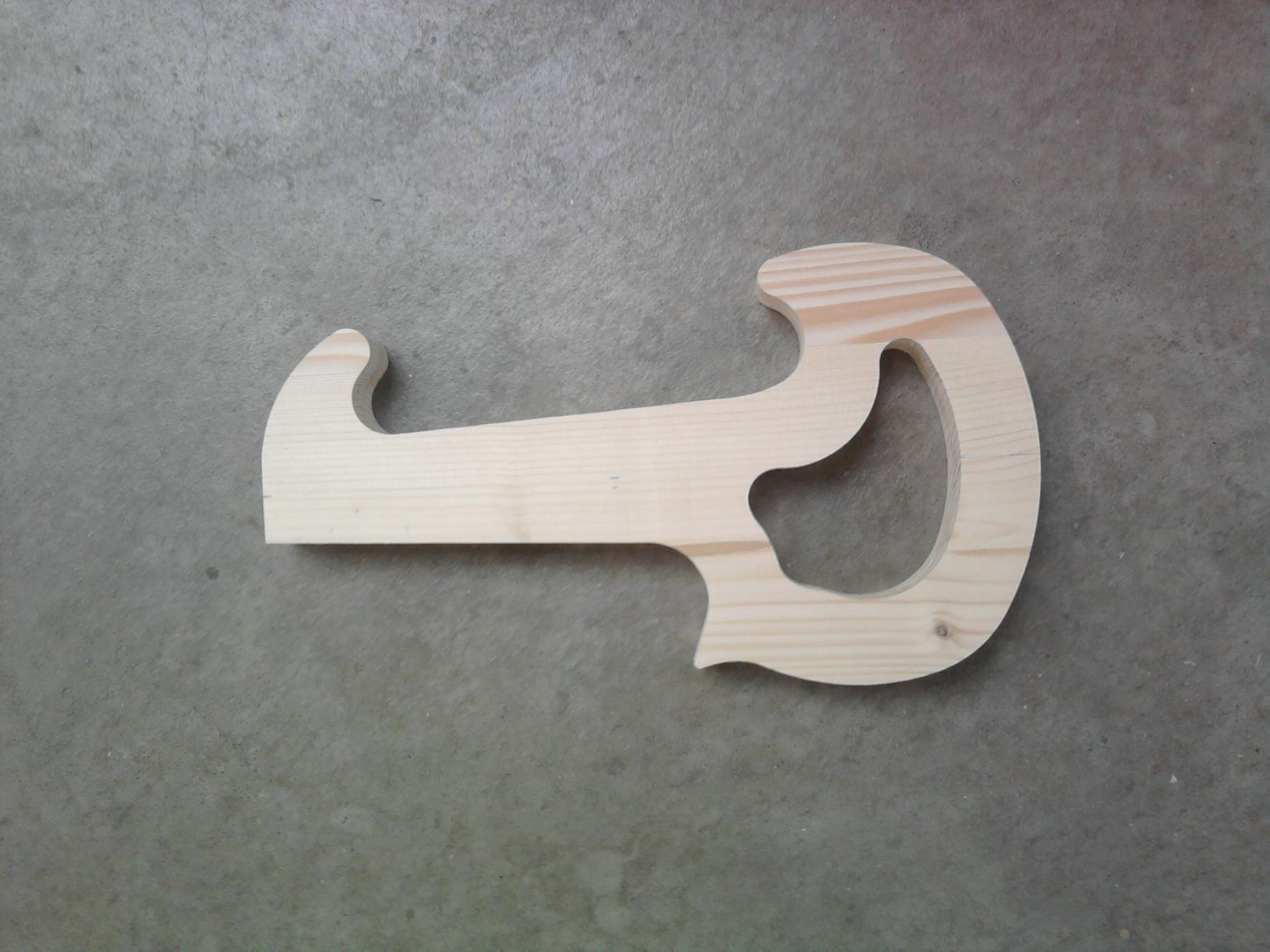

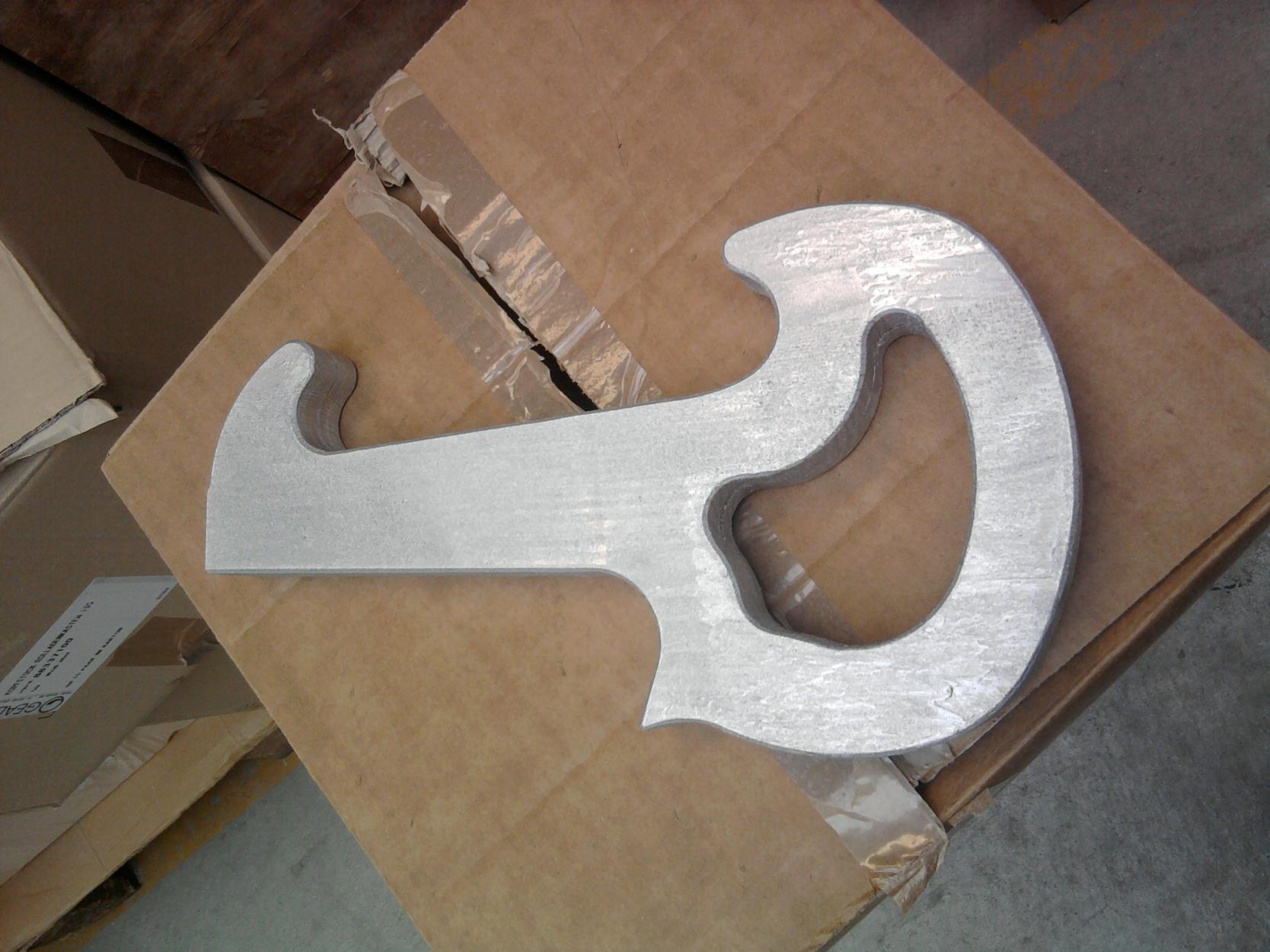

Der erste Fräsversuch als Formmuster, mal silber lackiert. (weil noch ein Rest Farbe in der alten Sprühföasche war)



Mal sehen, wenn es weiter geht. Beim Korpus ist an der Unterseite der Radius zu klein, der muß noch 5mm flacher werden, dann passen auch die 31,5cm



[fiddle]

Hi pammi,

ich find dein Projekt cool


cheers, fiddle



[pammi5]

Habe jetzt eine 1/2 als C-Ware bestellt, die ich ausschlachten kann. Bräuchte noch zum testen einen Tonabnehmer unter 10 Euronen incl. Versand.



[cello und bass]

nimm piezoellemente von Conrad



[pammi5]

Ich habe mal den bestellt, notfalls kommt der an die akustische zum stimmen:

1 x Cherub WCP-60V Tonabnehmer für Violine (CB.WCP.60V) = 3,95 € inkl. USt.und Versand

da kann man nix falsch machen. Ich will den unter der "Deckenimmitation" unterm Steg platzieren

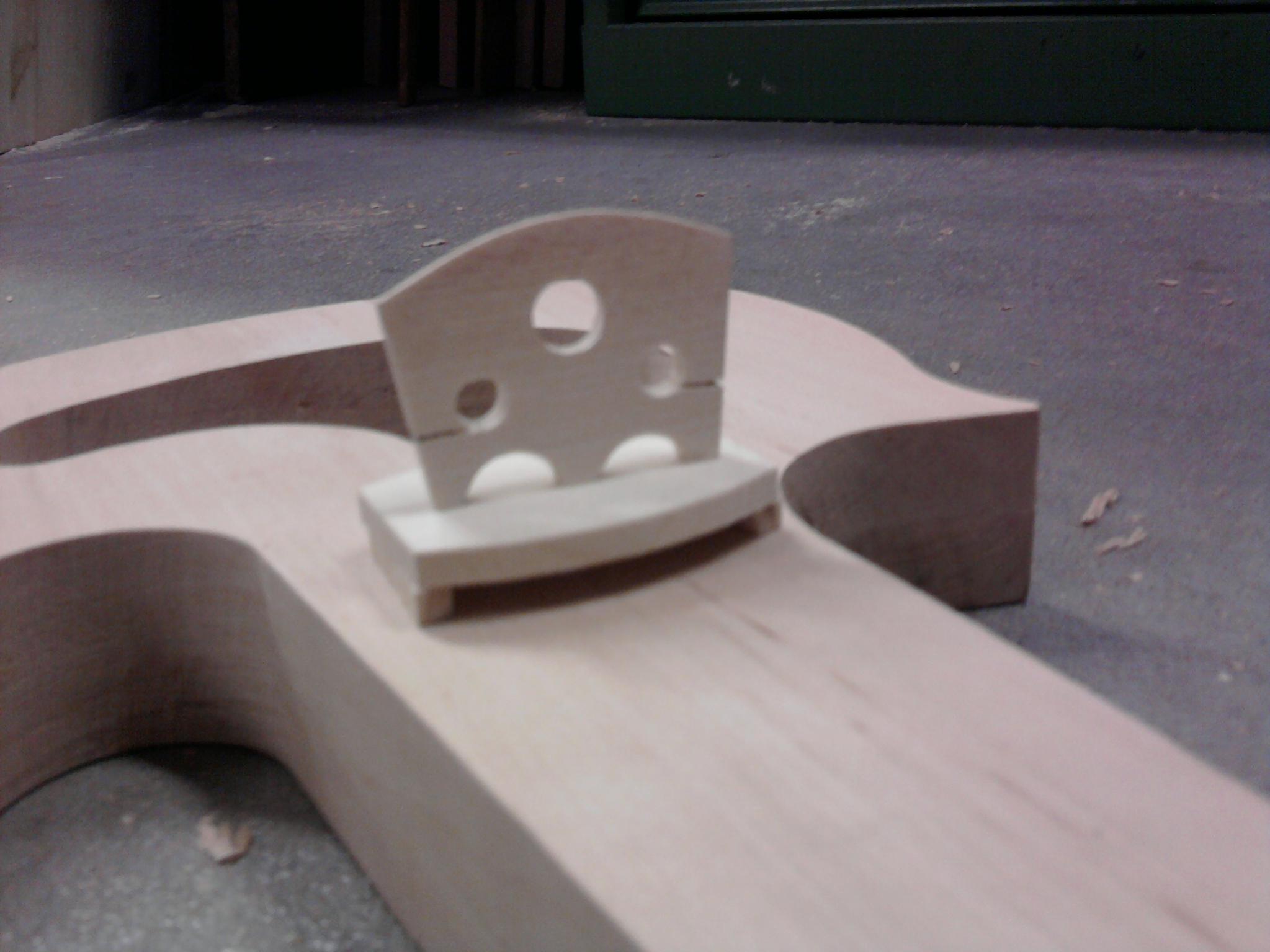

habe mal zwei Varianten, eine mit klassischem Steg und eine mit einem Dreifußsteg, den ich mir ausgedacht habe, ohne irgendwelche Ahnung von Stegen zu haben. Ich denke nur das Mittlere Bein überträgt die Schwingung genau beim Tonabnehmer.

Bitte lasst Euch drüber aus. wie würdet ihr das machen.

@ cello und bass: die Idee ist gut, allein mir fehlt das Know How wie es nach den Dingern weitergeht. Einfach ein Preamp dran? Aber dann brauch ich ne Batterie in der Geige. und dann wird es auch schon wieder Preisintensiver. oder kann ich da einfach ein Kabel dran machen und in den Verstärker gehen? (Mein Verstärker ist der Diodeneingang eines alten Plattenspielers aus DDR Zeiten)

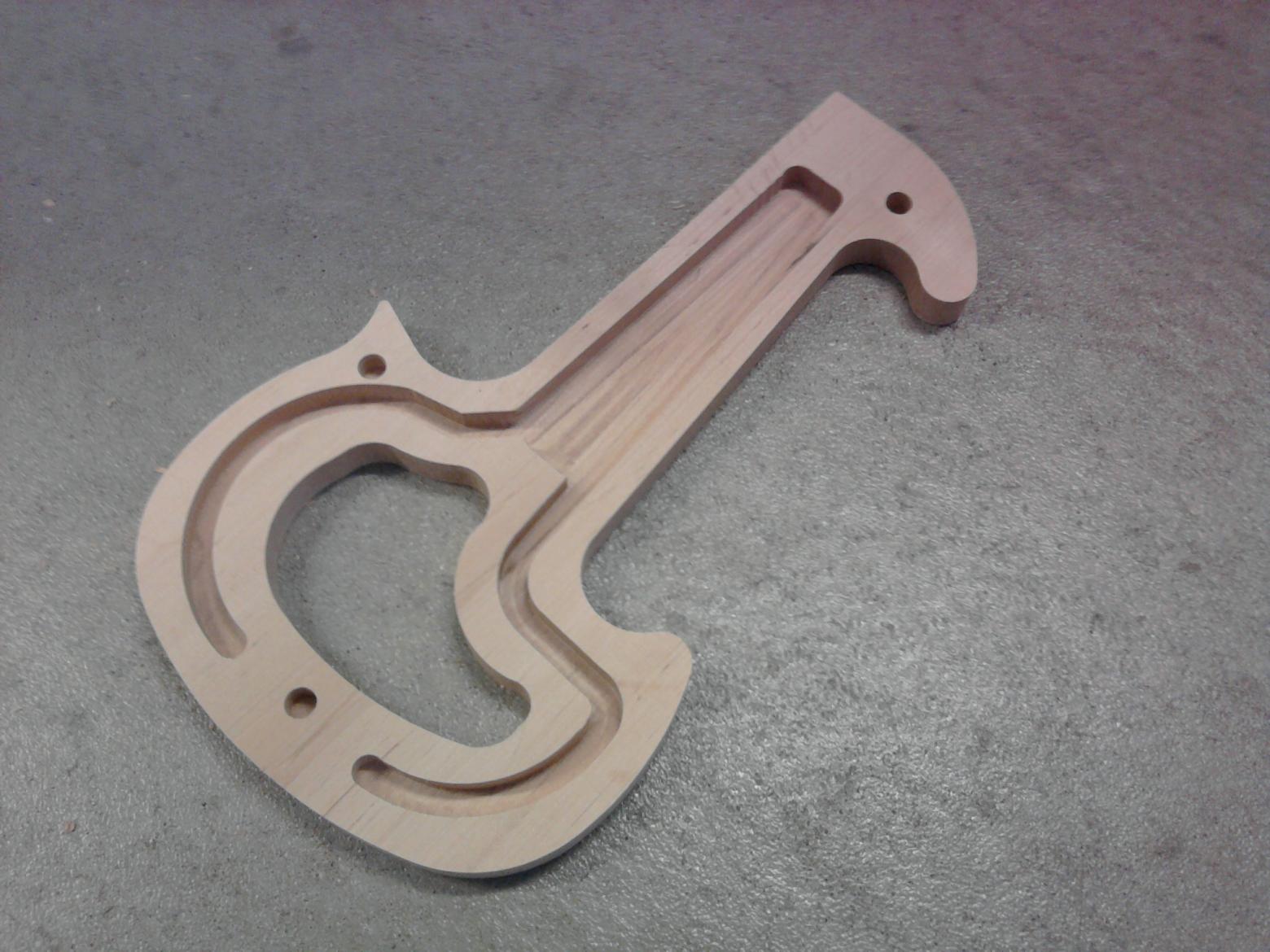

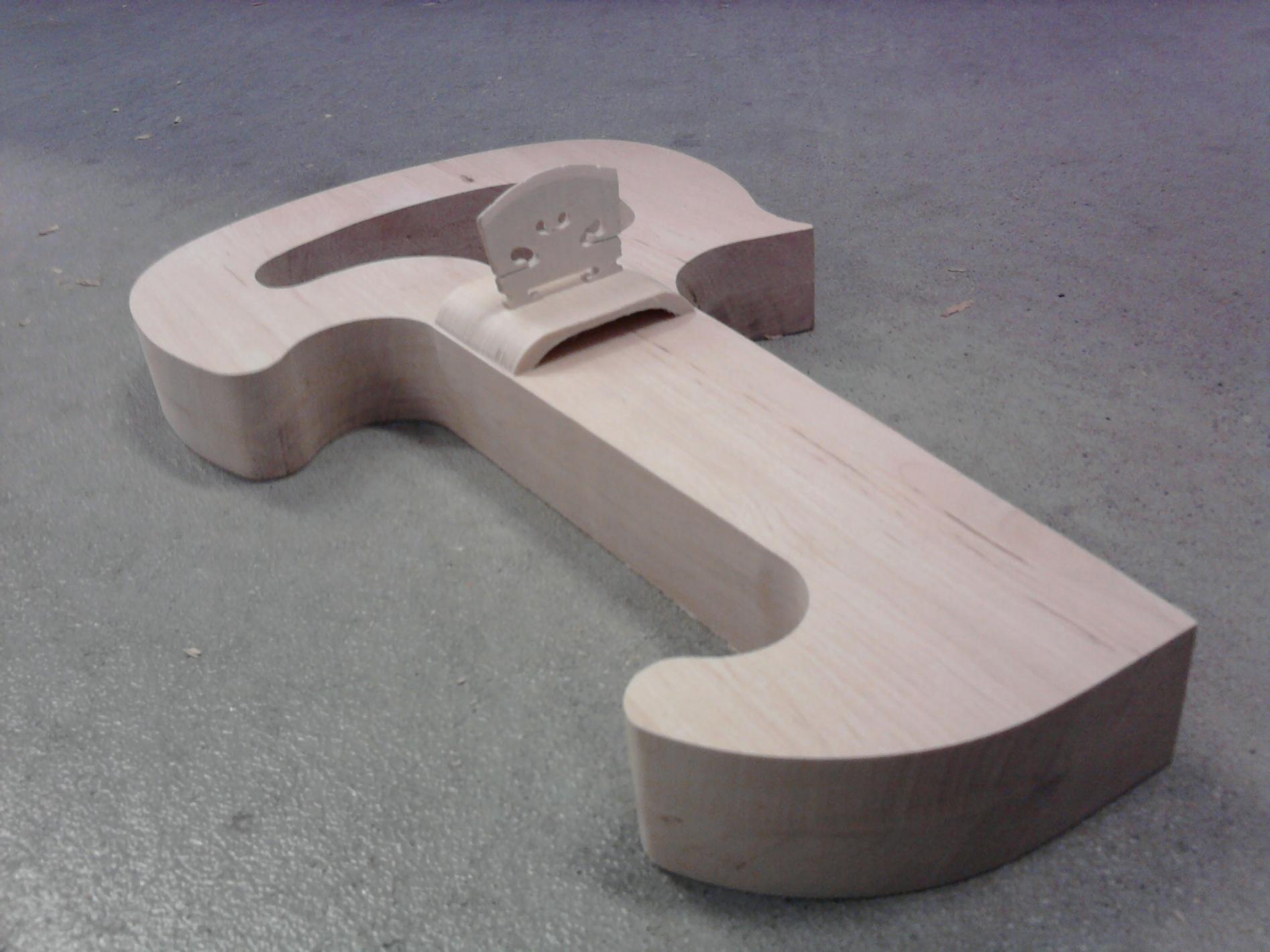

Habe auch noch bissel Inhalt rausgefräst, das sie leichter wird. Nehme jetzt Erle als Korpus.



[cello und bass]

lies dir mal den https://www.musiker-board.de/upright-kontrabaesse-bass/205267-wie-kontrabass-abnehmen.html thread durch...



[pammi5]

Danke, damit kann ich was anfangen!!

Werde wohl mal bei der nächsten Conradbestellung eine Hand voll Piezos mit bestellen und dann mal E-Geigen-Stege mit integrierten Piezos produzieren ;-)



[fiddle]

Halt uns auf dem Laufenden!

Das interessiert mich nämlich auch brennend


cheers, fiddle



[pammi5]

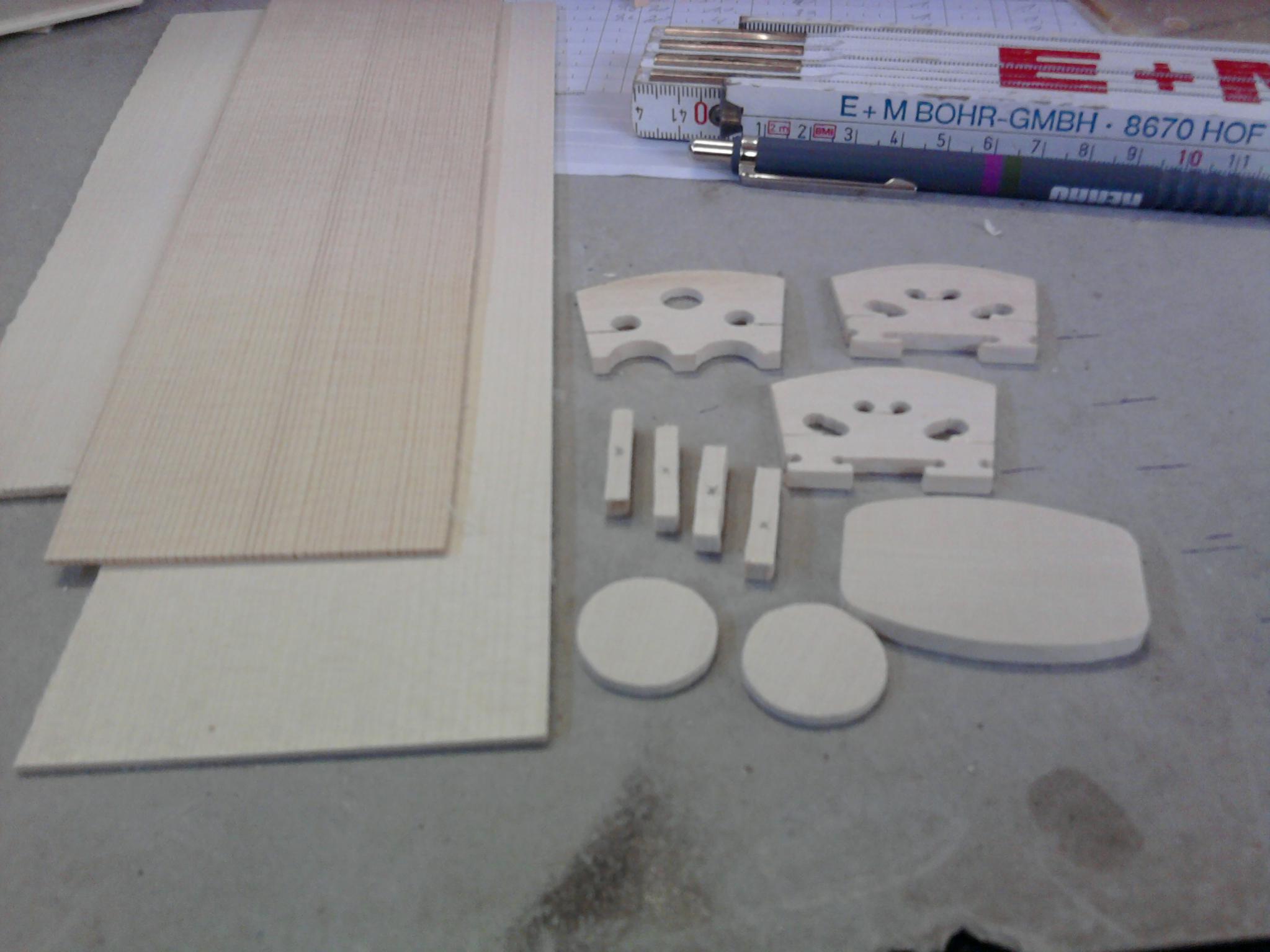

Die Hölzernen Vorbereitungen sind getroffen, warte auf den Tonabnehmer und die Piezos



[pammi5]

Die C- Geige ist da. Kann man da die Schnecke einfach absägen oder braucht man die für die Eigenschaften des Klanges?



[cello und bass]

Kannst du m.E. absägen - insbesondere, da du ja eh ein E Instrument baust und da nicht zwingend auf Klang achtest.

Willst du das Griffbrett mit dem Hals verwenden und aus optischen Gründen die Schnecke killen???

Grüße C&B

PS: jetzt gibt es erst mal eine Keksstärkung für das weitere Arbeiten



[pammi5]

Ja nur der Optik wegen, weil ich den Hals, Kinnhalter Saiten, Saitenhalter etc. brauche. (25 Euronen für Geige Koffer und Bogen sind doch fair für einen Versuch) da muß ich nicht soviel lila Abschleifen. Die C Ware ist ne lila Mädchengeige mit Blümchen. Ideal für einen fast 8-jährigen Jungen



[cello und bass]

wenn du dann die Ganze baust, will er wahrscheinlich genau die Optik

Kaputte Instrumente Schlachten macht Spaß (aber NUR, wenn sie UNRETTBAR sind...)

BT: Den Plan find ich sinnvoll!



[pammi5]

Nunja unrettbar? Es ist ein großer Kratzer im lila Lack und der Steg fehlt. Wäre nur ein optischer Schaden, aber eine lila lackierte Chinageige ist kein echtes Kinderinstrument, nur ein Spielzeug was echte Töne von sich gibt, deshalt doch unrettbar!



[Ransha]

Ich find das echt toll was du da bastelst. Magst mir auch eine machen?^^ Ich brauch aber eine 4/4 ^^



[pammi5]

Ich habe jetzt den Hals von dem "Ding" abgemacht und das lila weitestgehend entfernt.

kleine Vorschau:



Das Holz ist mit Farbeinschlussen, wie man an der Schnecke sehen kann. Der Korpus war aus besserem astfreien Brennholz.



[fiddle]

Hi Pammi,

wie hast du vor, den Hals zu befestigen?
Einlassen wie einen Schwalbenschwanz, oder was einfacheres?
Beachte die Mensur: 2:3 (2 Teile Hals : 3 Teile Korpus)
Gemessen von der oberen Hornkante zum Obersattel (dort wo die Saite frei schwingt) 2 Längen
und ab oberen Korpusrand runterwärts 3 Teile. Auf dieser Linie steht der Steg mittig.

Die Tabelle (1/2 Geige) sagt: Hals 114 ( : 2 x 3 = ) zu 171 Decke. Das kannst du aber auch etwas modifizieren, nur würd ich das Verhältnis beibehalten.

Erle find ich gut - ist nicht schwer.

Zu deinen Stegen kann ich nicht viel sagen. Das wird schon hinhauen, was du da entworfen hast. Nur das "Dreibein" halt ich nicht für so toll.
Die Funktion eines Geigenstegs: er soll auch etwas federn. Ein "Dreibein" läßt den Mittlebereich nicht federn. Auf ner akustischen Geige würde das wahrscheinlich einen schärferen Klang ausmachen.


cheers, fiddle



[pammi5]

Ich habe die Maße von Jr.'s Gewa Geige und mach das wie diese ist.



[pammi5]

Nun werden es zwei. eine China modifizeirte und eine extravagante Made in germany:

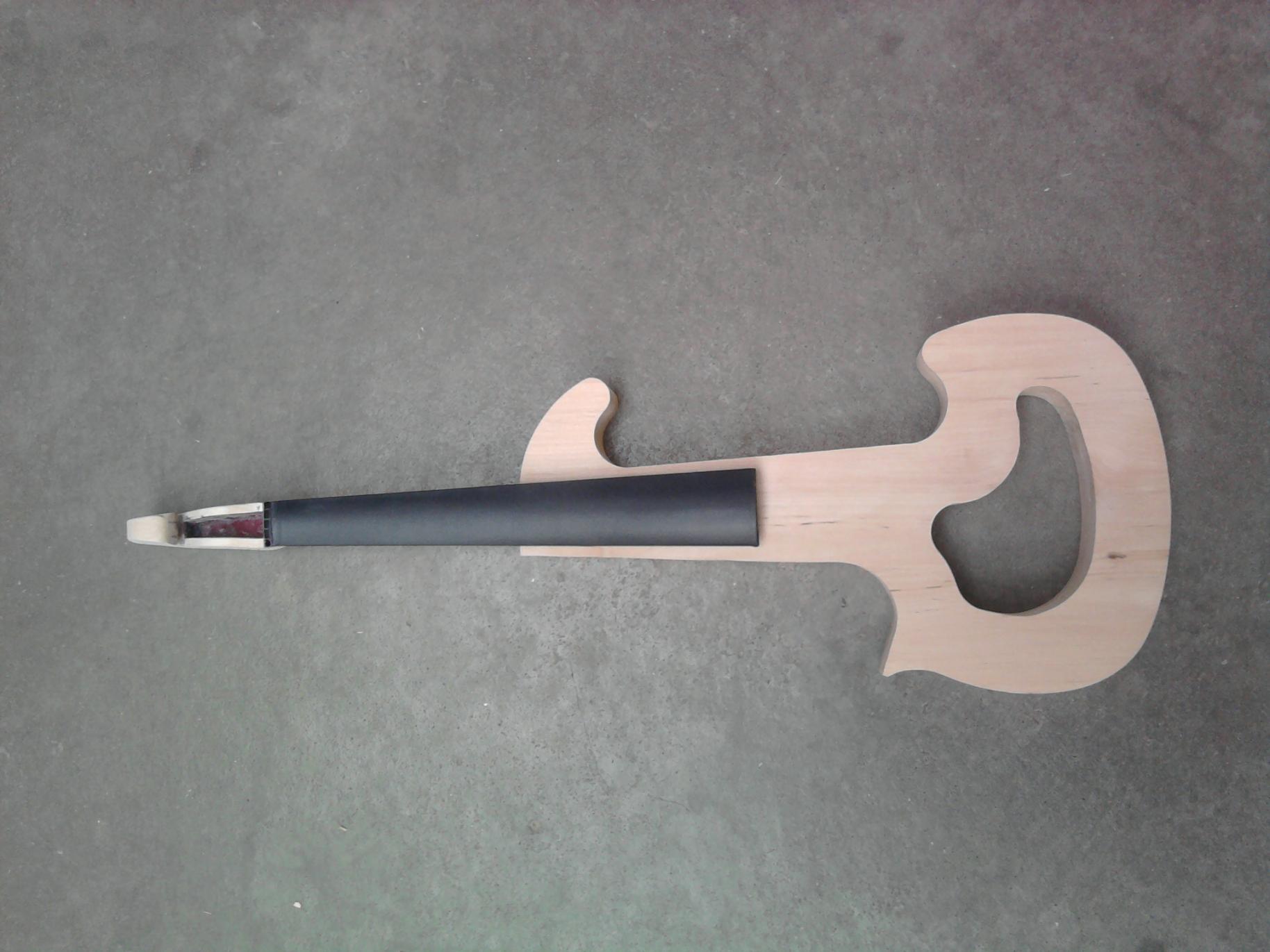

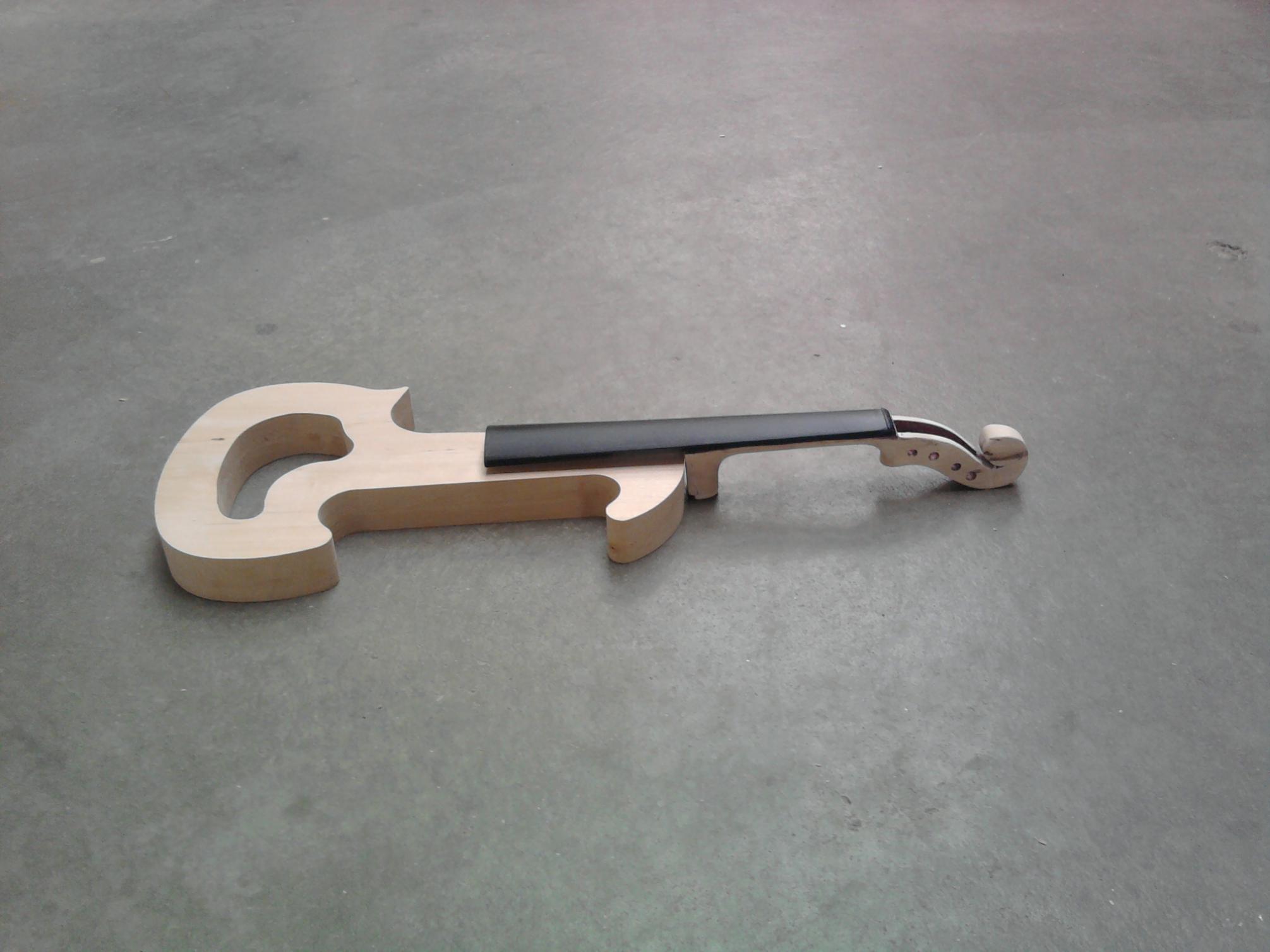

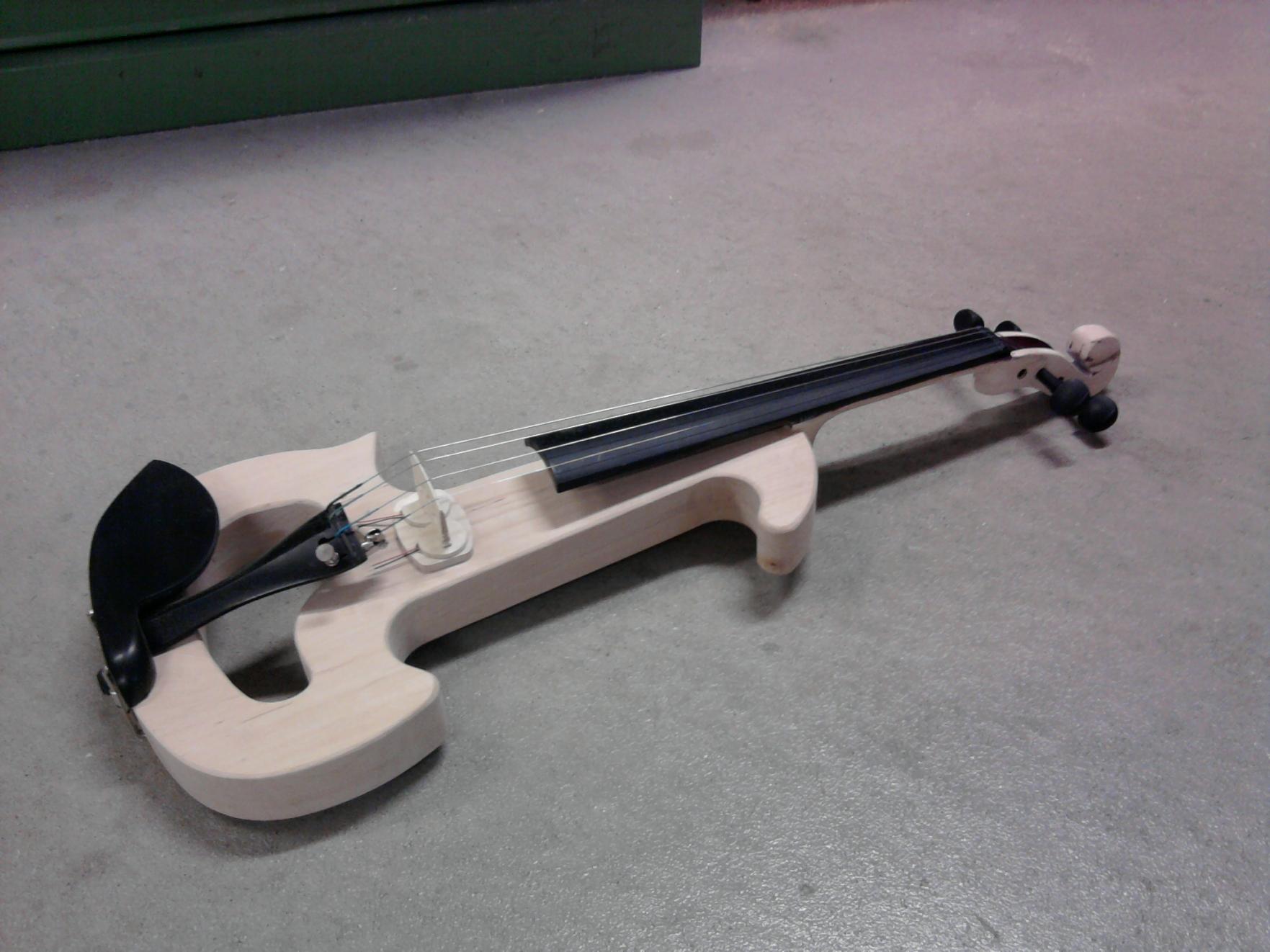

Die Chinaversion zum testen:

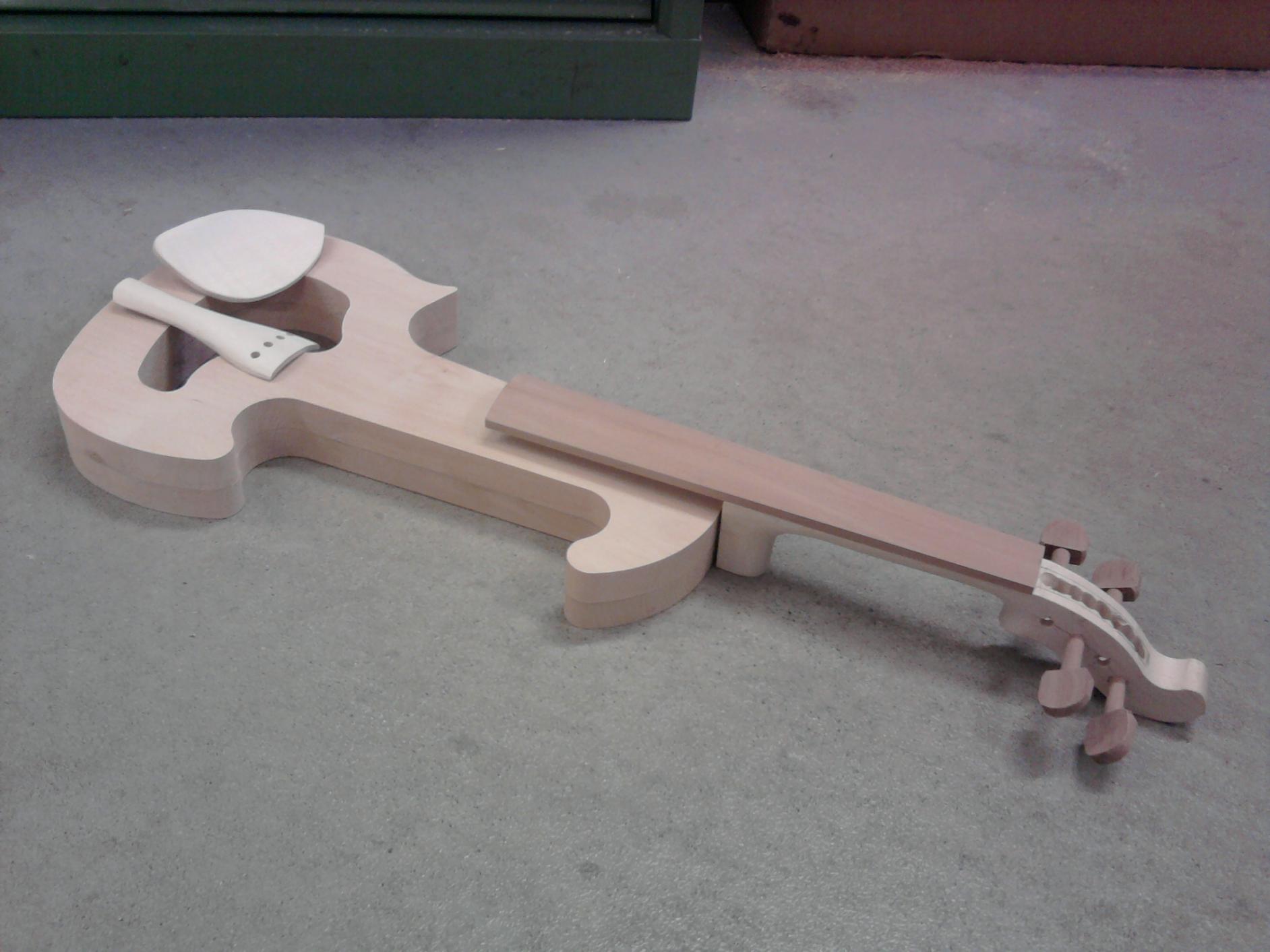

Die Eigenbau mit Elsbeer Wirbeln und Griffbrett, Erlenkorpus und Ahorn Saiten- und Kinnhalter:



Die Elektronik kommt nach dem Test hier rein. Dazu brauch ich erstmal Zeit, die ich im Moment nicht habe.



[fiddle]

Nich schlecht, pammi!
Ich hab gesehen, du hast den Hals eingelassen, wie bei einer Akustischen. Respekt.

Ich beneide dich um deine Maschinen


cheers, fiddle
