Entweder ich habe bisher falsch gesucht oder es wurde hier noch nicht angesprochen :engel:


Ich habe einen CTS DPDT A250K Poti der so aussieht:

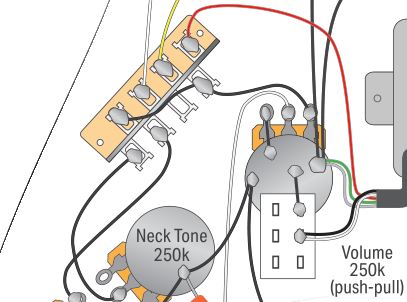

In einem Wiringdiagramm ist das DPDT Poti so eingezeichnent:

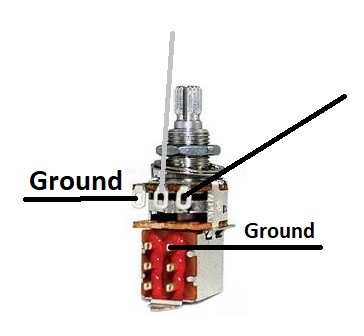

Kann ich das so 1:1 übernehmen...

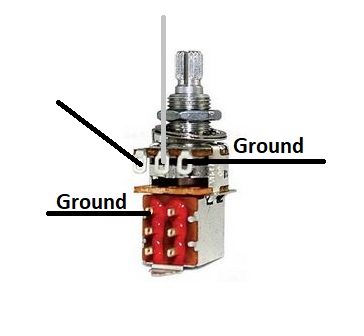

oder muss ich es vertauschen (also Links mit Rechts)?

Eigenschaft

Zuletzt bearbeitet:

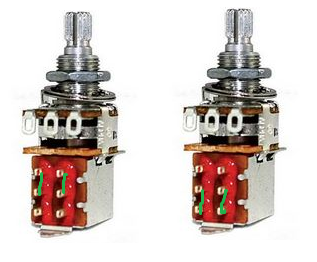

Der schaltet 2 - poliog um (grün die jeweiligen Verbindungen)

Welchen der beiden Umschalter du nimmst ist völlig schnurz
