DoFuMa auf "links" umbauen, Workshop

[GieselaBSE]

Hier beschreibe ich mal (für alle Linkshänder/füsser) den Umbau einer Doppelfussmaschine auf "links".
Mit den meisten Maschinen sollte das funktionieren, ich zeige es am Beispiel einer Drumcraft-6-DoFuMa.

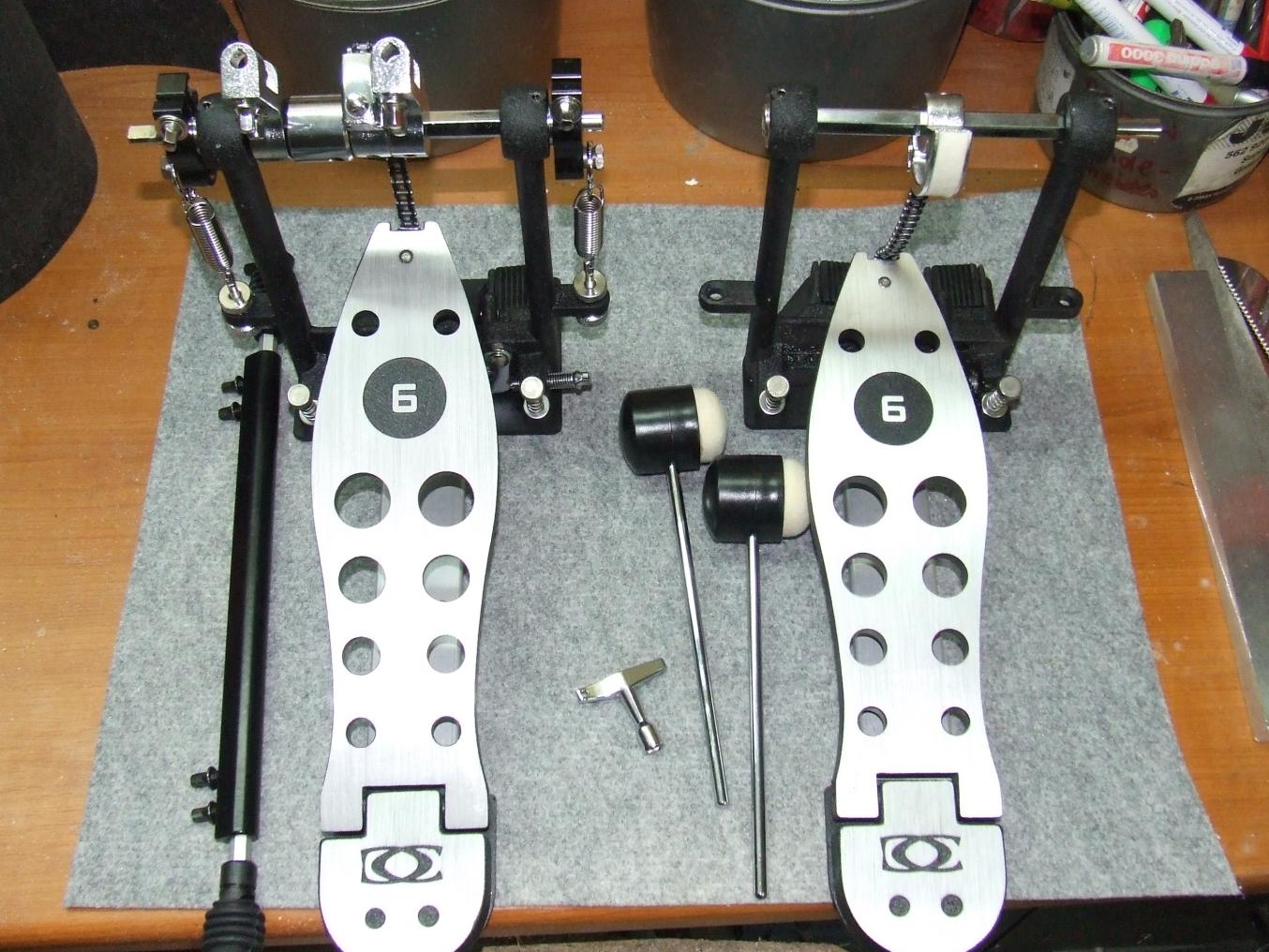

So kommt sie zuhause an (Lieferumfang):

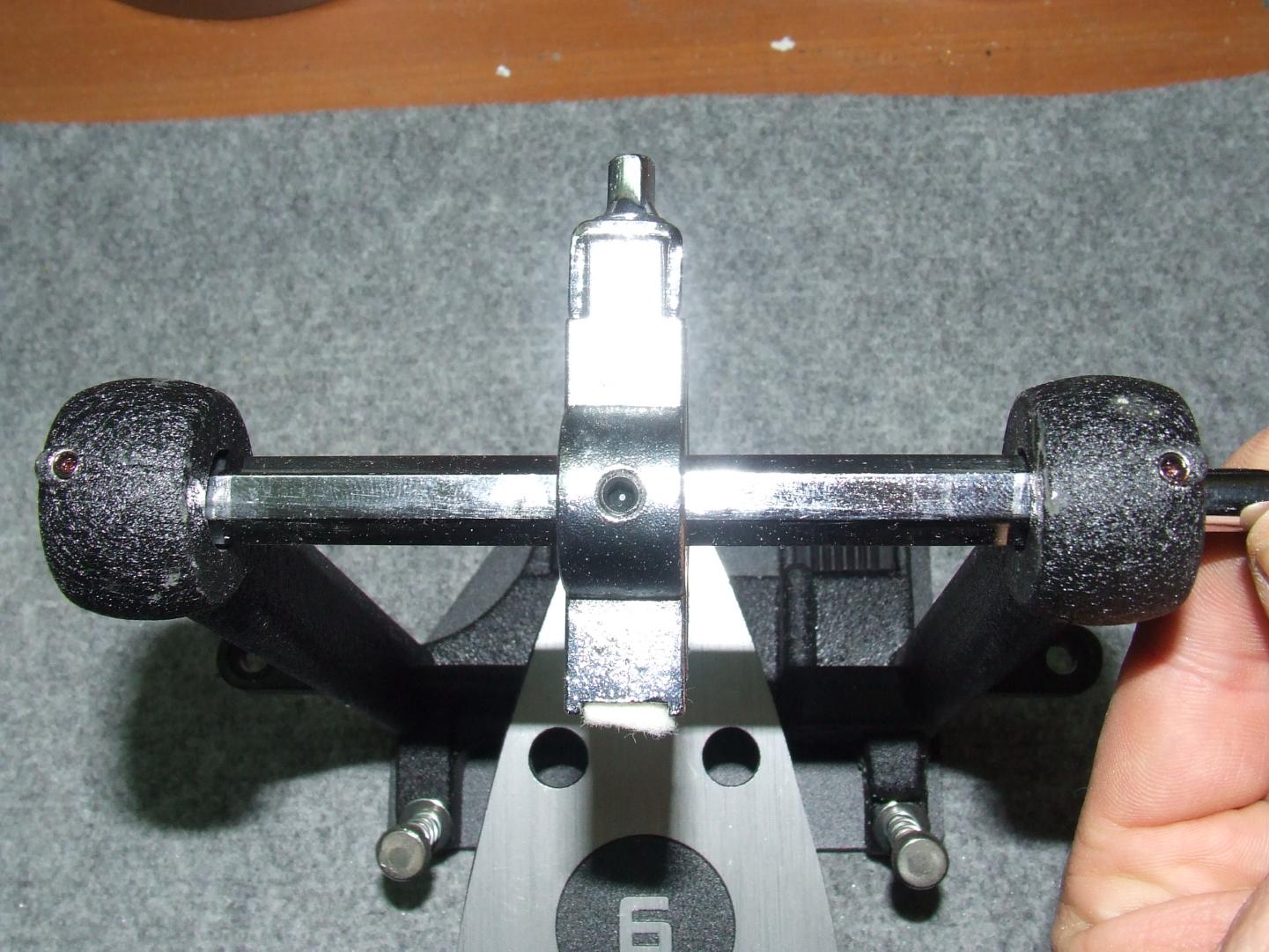

Wir fangen mit dem Slavepedal an: Erst muss man 3 Schrauben lösen (links und rechts in der Säule sind kleine Madenschrauben mit 2mm Inbus, in der Kettenaufnahme mit 3mm Inbus)):

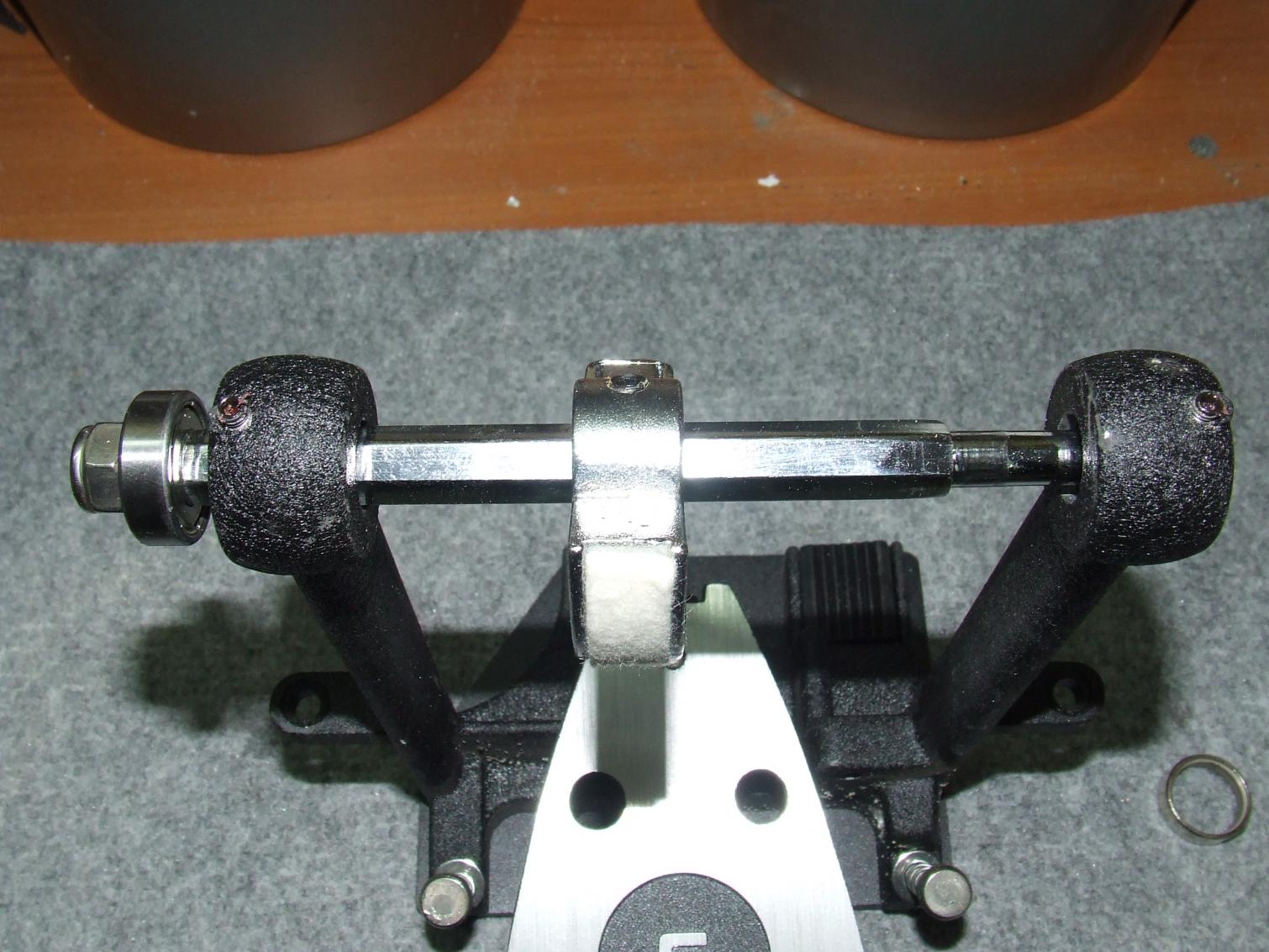

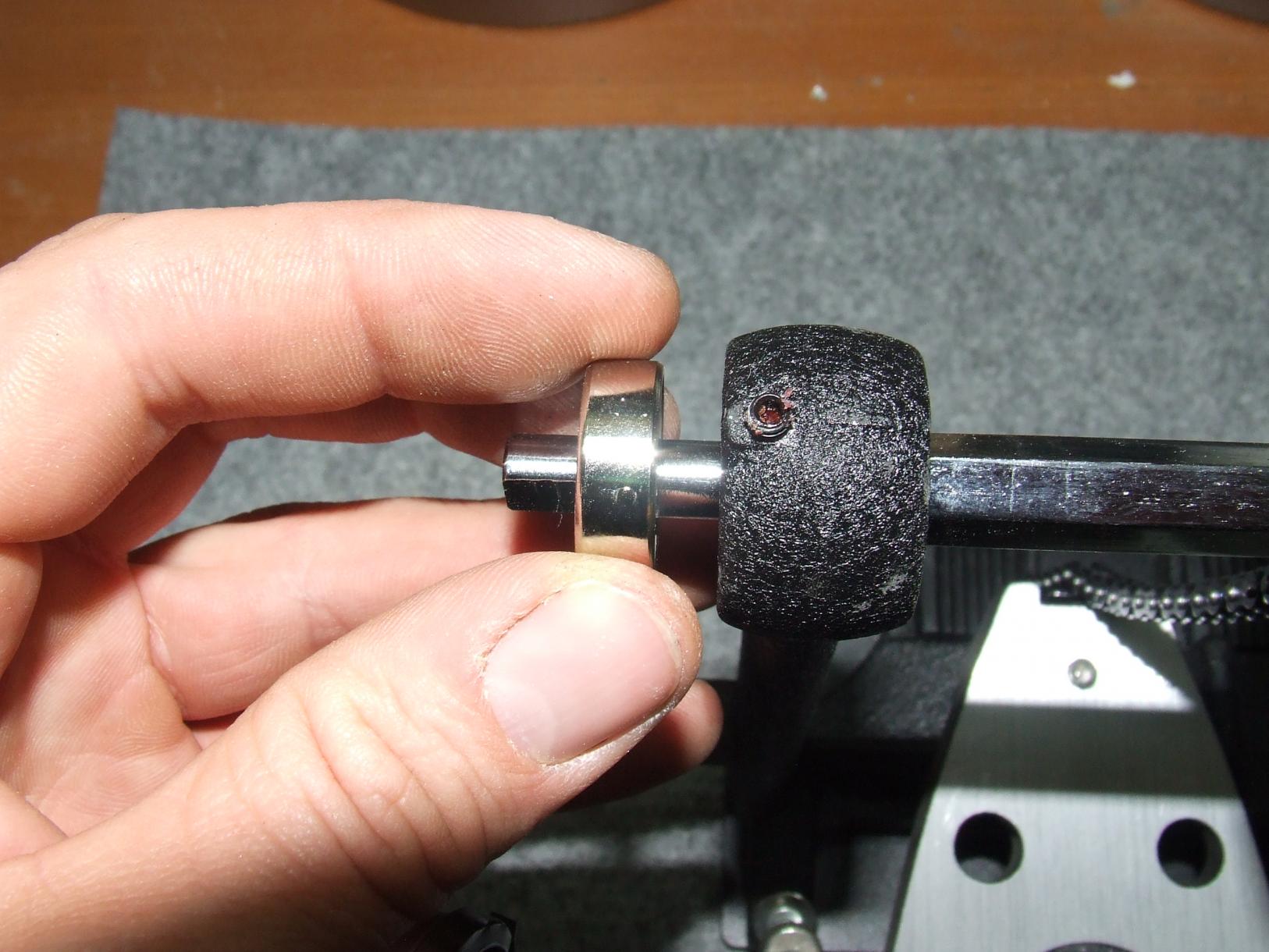

Dann kann man die Welle nach links rausziehen, Achtung: Ein Ring fällt dabei raus:

Jetzt die Welle andersherum wieder reinschieben, dabei darauf achten, daß die Kettenführung an der gleichen Position wieder aufgesteckt wird (erkennbar an der kleinen Macke, wo die Schraube saß), Ring nicht vergessen, alles wieder festschrauben:

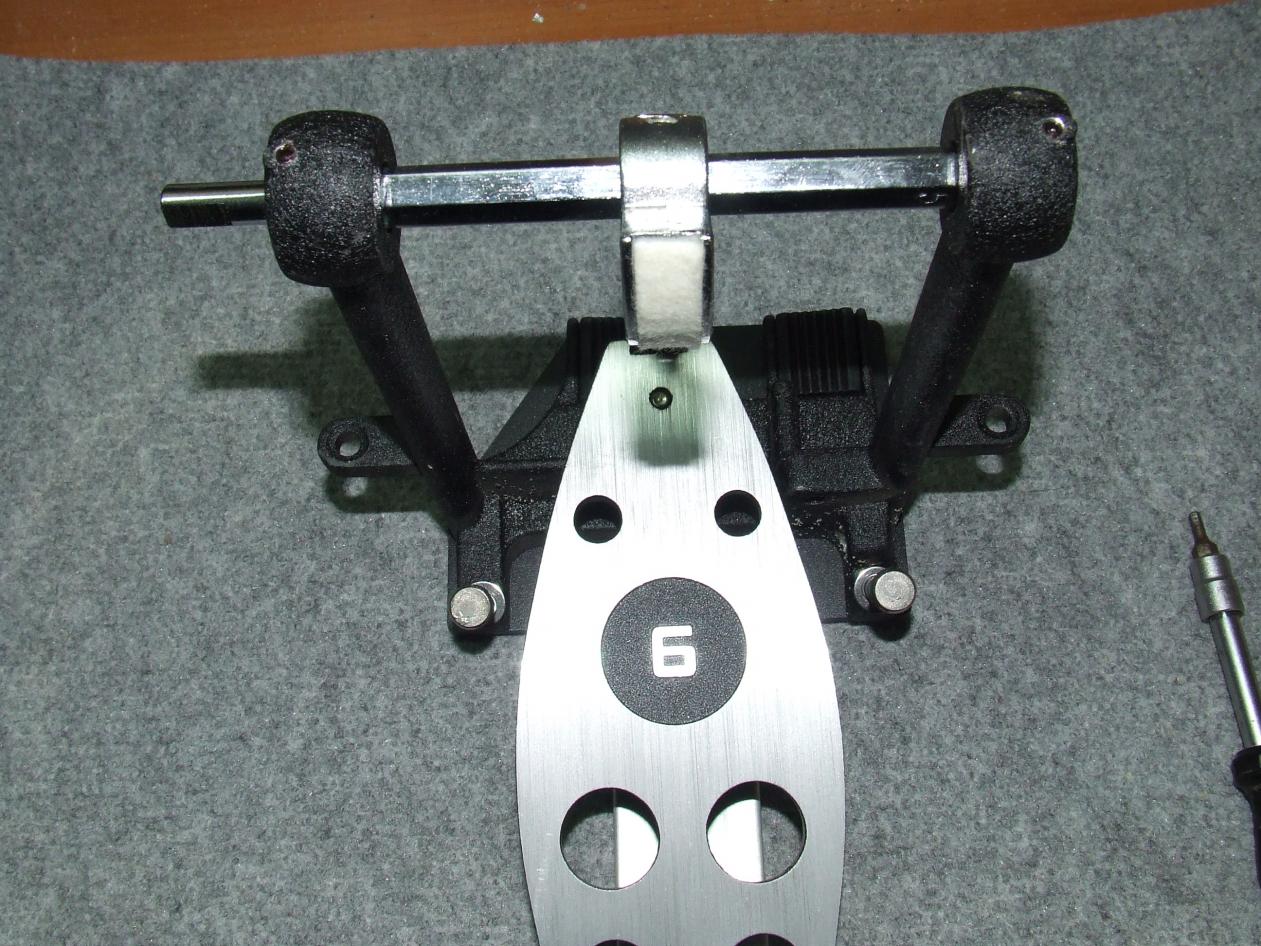

Jetzt ist das Slavepedal fertig:

Weiter geht´s mit dem Masterpedal, etwas kniffliger.

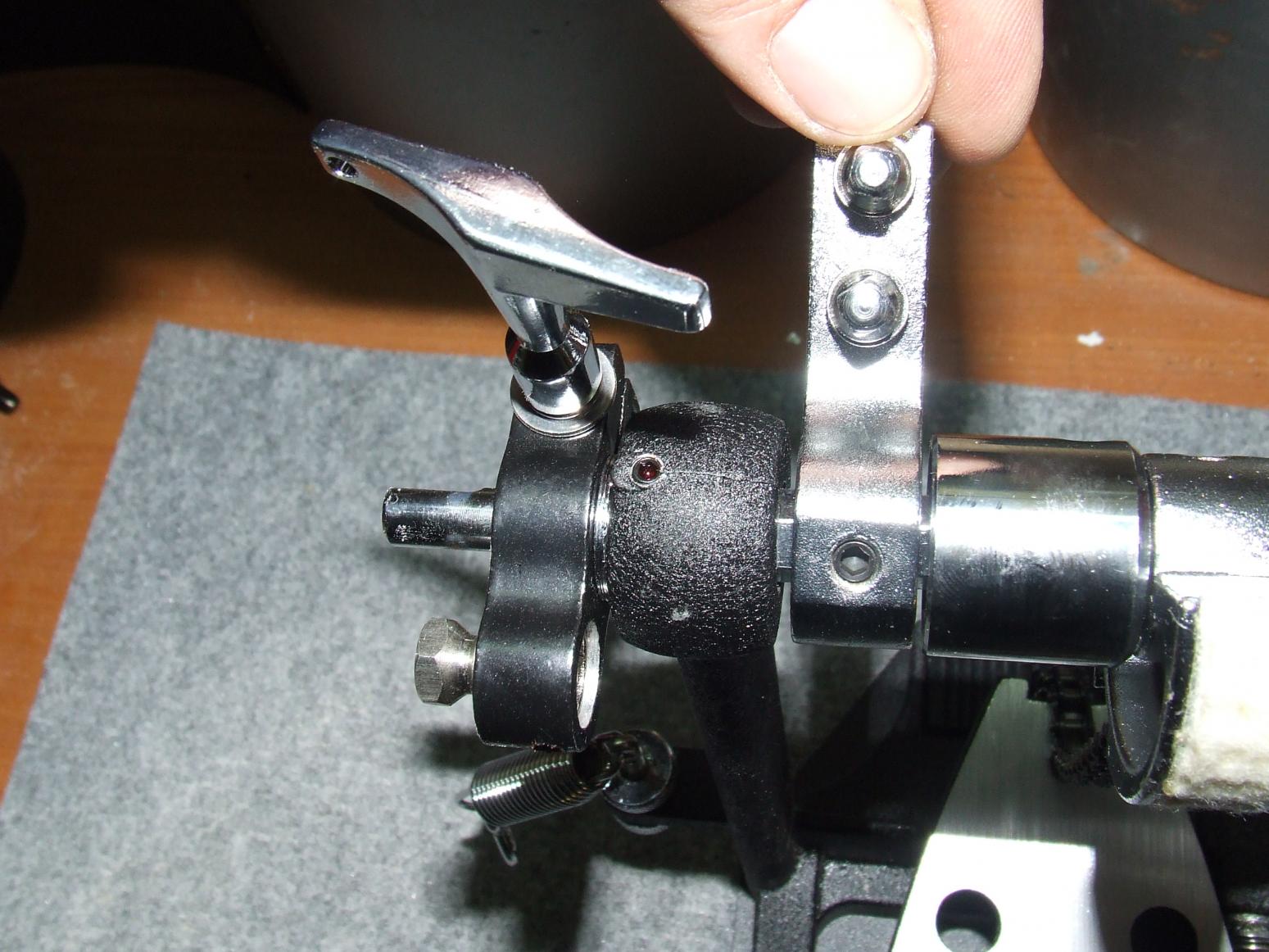

Wir fangen damit an, die Federaufnahmen abzuschrauben (Stimmschlüssel steckt schon drauf) :

Nun müssen wir 8 Schrauben lösen (Von links nach rechts: 2,5mm 2mm 3mm 3mm 3mm 3mm 2mm 2,5mm Inbus) Die Schrauben sind eingeklebt, also gutes Werkzeug verwenden:

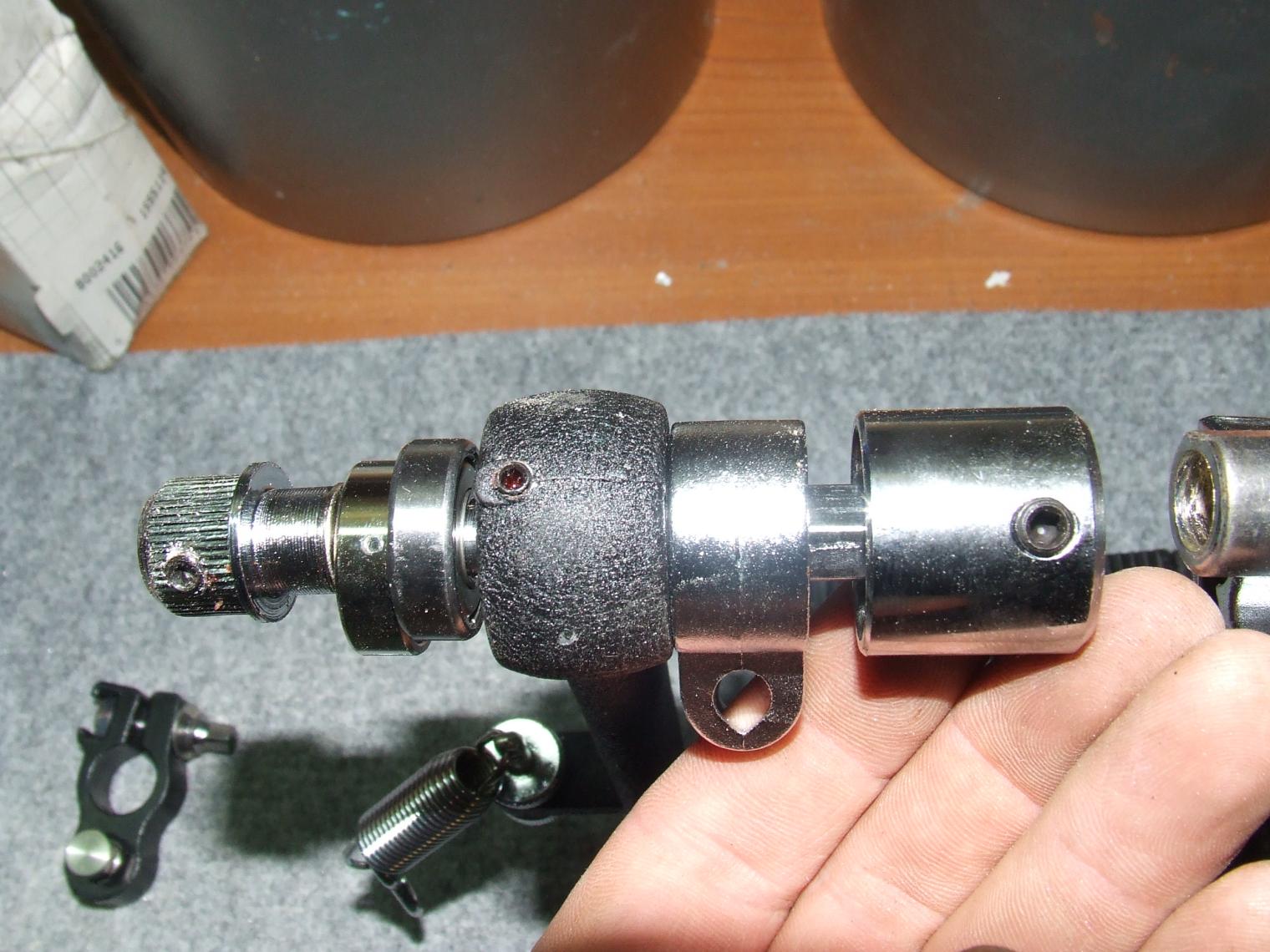

Jetzt schieben wir die linke Welle etwas nach links, entfernen alle Bauteile, Lager, Scheiben und können dann die Welle nach rechts aus der Säule ziehen:

Mit der rechten Welle verfahren wir ähnlich, aber Spiegelverkehrt. Welle etwas nach rechts schieben, alles entfernen, und Welle dann nach links rausziehen:

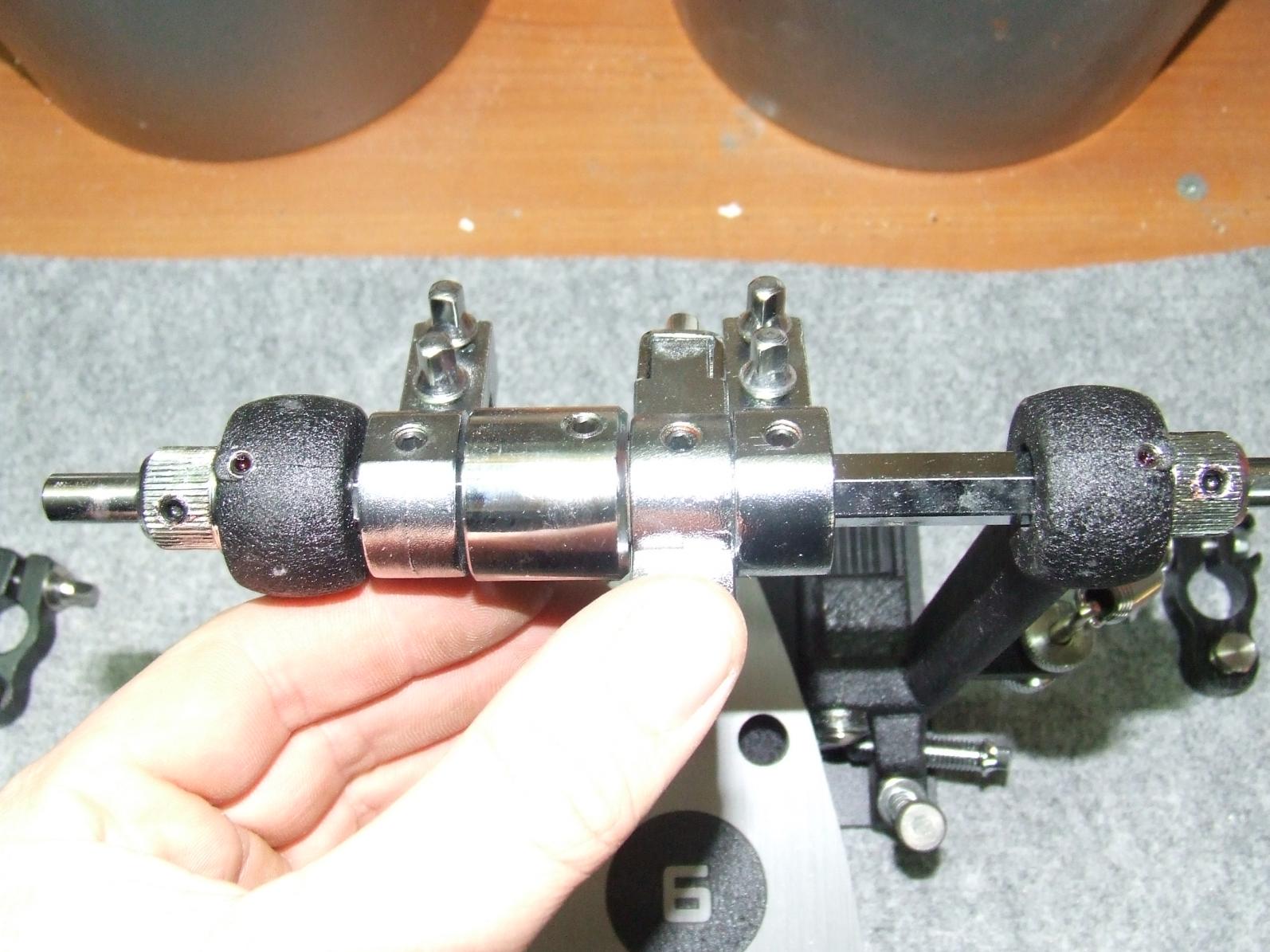

So sieht es wieder andersherum zusammengesteckt aus. Dabei habe ich 2 Teile bewusst vertauscht, nämlich die linke Kettenführung und die linke Beateraufnahme. Und zwar aus dem Grund, damit beide Beater gleich weit von der Mitte des Fells entfernt aufs Fell treffen, das ist bei den meisten "normalen" Doppelfussmaschinen nicht so. Jetzt kommt die Kette zwar neben der Fussplatte an, das gleiche ich aber mit einer kleinen Aluplatte aus. Auf dem Foto gut zu erkennen: Gleicher Abstand der Beaterstangen zur Spannreifenklemmung und Kette kommt neben der Fussplatte an:

Bisher hat der Umbau etwa eine Stunde gedauert, wobei die Hälfte der Zeit beim Suchen des Werkzeugs draufgegangen ist

Fotos von der Fertigstellung folgen...



[GieselaBSE]

Hier kommt noch das Finale.
Das Versatzstück für die Kette sieht jetzt so aus:

Und von oben:

Damit sitzen die Beater jetzt mittig zur BD-Spannreifenklammer:

So sieht sie jetzt komplett aus:

Und die Beater sitzen mittig auf dem Fell, wo sie hingehören:

Somit ist der Fall abgeschlossen und kann zu den Akten



[vicFirth.moppeL]

saubere Arbeit! Du bist echt 'n verrückter Bastler



[AndyDrummer]

Kann ich nur zustimmen Toll!



[GieselaBSE]

Danke für die Blumen. Aber wenn man schon alles in der Hand hat, kann man ja gleich mal sehen ob sich nicht was verbessern lässt.
Bisher bin ich sehr begeistert von der Maschine.
Sie darf im Keller verweilen und ist quasi mein "daily driver".
Am Wochenende bin ich dann im Proberaum an meiner selbstgebauten.



[AndyDrummer]

Jau, die 8er läuft auch echt sahning. Hab ich schon angespielt



[metaljuenger]

Wie ist das mit dem Versatzstück? Spielt sich das nicht etwas schwammig?
Aber sonst, tolle Arbeit, vor allem für einen Linkshänder/ füßer wie mich, da es ja doch viele DoFuMas nur in rechtsrum-Ausführung gibt



[GieselaBSE]

Das Teil spielt sich super, gerade auch in Anbetracht des Preises.
Ich bin vollends begeistert
Wieder weniger geschleppe zur Probe. Mittlerweile ist es nur noch die Sticktasche.

Dann kann ich nächstes Jahr wieder mit dem Motorrad zur Probe fahren, jippieh!
