Hallo zusammen,
ich möchte mir in nächster Zeit eine Terminal Box, ähnlich der von Ollmann zusammenbauen. Für mich ergeben sich dabei noch ein paar Fragen, wobei ich hoffe diese hier zu lösen .
ich möchte mir in nächster Zeit eine Terminal Box, ähnlich der von Ollmann zusammenbauen. Für mich ergeben sich dabei noch ein paar Fragen, wobei ich hoffe diese hier zu lösen .

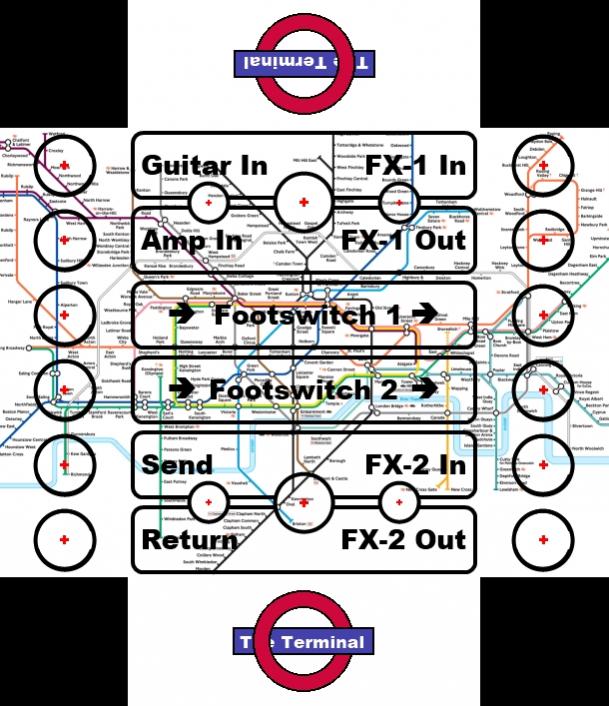

1. Ich habe mir bereits ein Layout erstellt, das ich via Transfer-Folie auf mein Gehäuse (Typ BB) drucken, bzw. bügeln will. Ist es sinnvoll das Layout so zu gestalten, wie ich es gemacht habe? Die schwarzen Ecken werden weggeschnitten und das 'Layout-Netz' wird dann über das Gehäuse gelegt und die Seiten umgeklappt.
2. In die zwei 6er Reihen an den Seiten links und rechts kommen die Buchsen. Hierfür wollte ich Mono Buchsen, bzw. für die beiden Footswitch Kanäle jeweils Stereo Buchsen verwenden.
Sollte ich diese verlinkten Buchsen verwenden, oder sind andere bei diesem Projekt sinnvoller? (isolierte, mit Schalter, etc.)

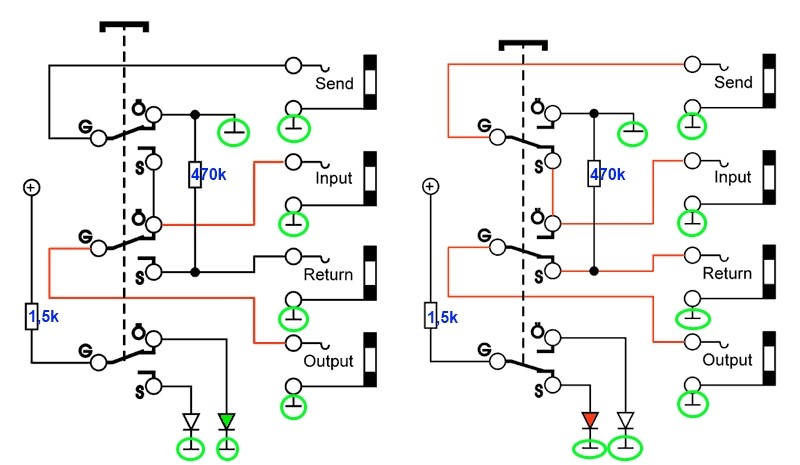

3. Bei dem ersten FX-Loop (Gitarre->FX->Amp), sowie dem Zweiten (AmpSend->FX->AmpReturn) soll ein Fußschalter eingebaut werden, um die Effekt Loops einschleifen, oder aus dem Signal nehmen zu können.
Zusätzlich soll jeweils eine Rote LED (FX-Loop aus) und eine grüne LED (FX-Loop ein) den Status anzeigen.
Sieht die Schaltung dafür genauso aus, wie die vom Bypass/Looper vom Musikding? (auch bezüglich der Widerstände)
Falls Nein:
Wie müsste ich hier die Buchsen, Taster und LEDs verlöten und welche Taster sind dafür notwendig? (2PDT, 3PDT)
Ist für die LEDs eine Stromversorgung nötig? Den Schaltplan dafür könnte ich mir wahrscheinlich aus anderen Projekten ableiten.
So ich hoffe ich hab erstmal nichts vergessen.
Ich bedanke mich jetzt schoneinmal für hilfreiche Antworten,
euer Jan
Sollte ich diese verlinkten Buchsen verwenden, oder sind andere bei diesem Projekt sinnvoller? (isolierte, mit Schalter, etc.)
3. Bei dem ersten FX-Loop (Gitarre->FX->Amp), sowie dem Zweiten (AmpSend->FX->AmpReturn) soll ein Fußschalter eingebaut werden, um die Effekt Loops einschleifen, oder aus dem Signal nehmen zu können.
Zusätzlich soll jeweils eine Rote LED (FX-Loop aus) und eine grüne LED (FX-Loop ein) den Status anzeigen.
Sieht die Schaltung dafür genauso aus, wie die vom Bypass/Looper vom Musikding? (auch bezüglich der Widerstände)
Falls Nein:
Wie müsste ich hier die Buchsen, Taster und LEDs verlöten und welche Taster sind dafür notwendig? (2PDT, 3PDT)
Ist für die LEDs eine Stromversorgung nötig? Den Schaltplan dafür könnte ich mir wahrscheinlich aus anderen Projekten ableiten.
So ich hoffe ich hab erstmal nichts vergessen.
Ich bedanke mich jetzt schoneinmal für hilfreiche Antworten,
euer Jan
