Hallo zu meinem ersten DIY-Projekt!
Als Besitzer eines Strymon TimeLines war ich sehr erfreut, dass man mit der aktuellen Firmware die Möglichkeit bekommt einen AUX-Switch mittels TRS-Kabel (Stereo) anzuschließen.
Das heißt man kann ohne Midi-Switch alle Looper-Funktionen (z. B. reverse und half-speed) steuern, sowie Bank UP/DOWN bzw. Preset/UP/DOWN.
Siehe: http://www.strymon.net/multiswitch/
Da die Leute von Strymon so freundlichen waren den Verkabelungsplan auf The Gear Page zu verifizieren, dachte ich, dass ich mit meinen Lötkünsten das auch noch hinbekomme.
Also gesagt, getan und bei Musikding die Teile bestellt:
1x Gehäuse (Größe beliebig)
3x Fußtaster 1PST (normaly open) (wichtig: Taster = momentary switch)
1x Widerstand 1k Ohm
1x Widerstand 499 Ohm (habe es mit einem 510 Ohm Widerstand gemacht, da es 499 nicht gibt.)
1x Widerstand 2k Ohm
1x Stereoklinkenbuchse
etwas Litze
1x Stereopatchkabel

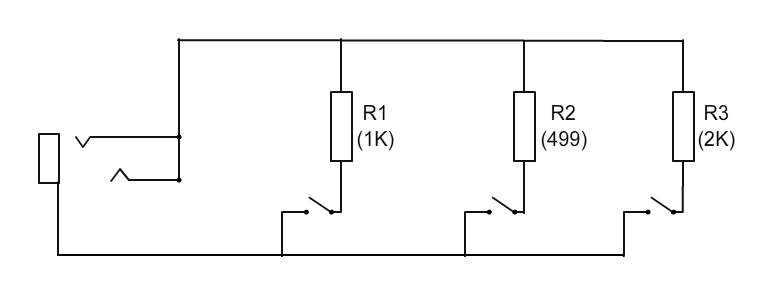

Verkabelt habe ich das ganze nach diesem Schema:
Tip und Ring verbindet man mit Litze und der Rest war dann einfach...

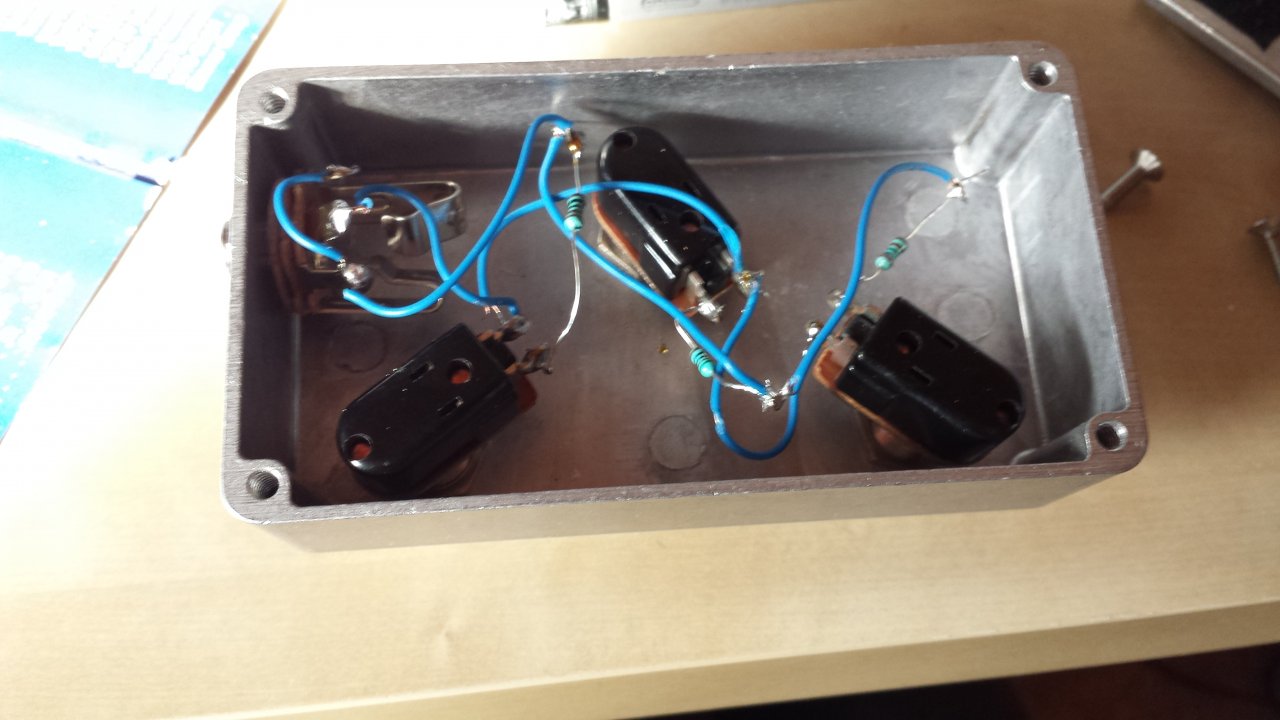

Das Innenleben gewinnt zwar keinen Schönheitspreis, aber es funktioniert

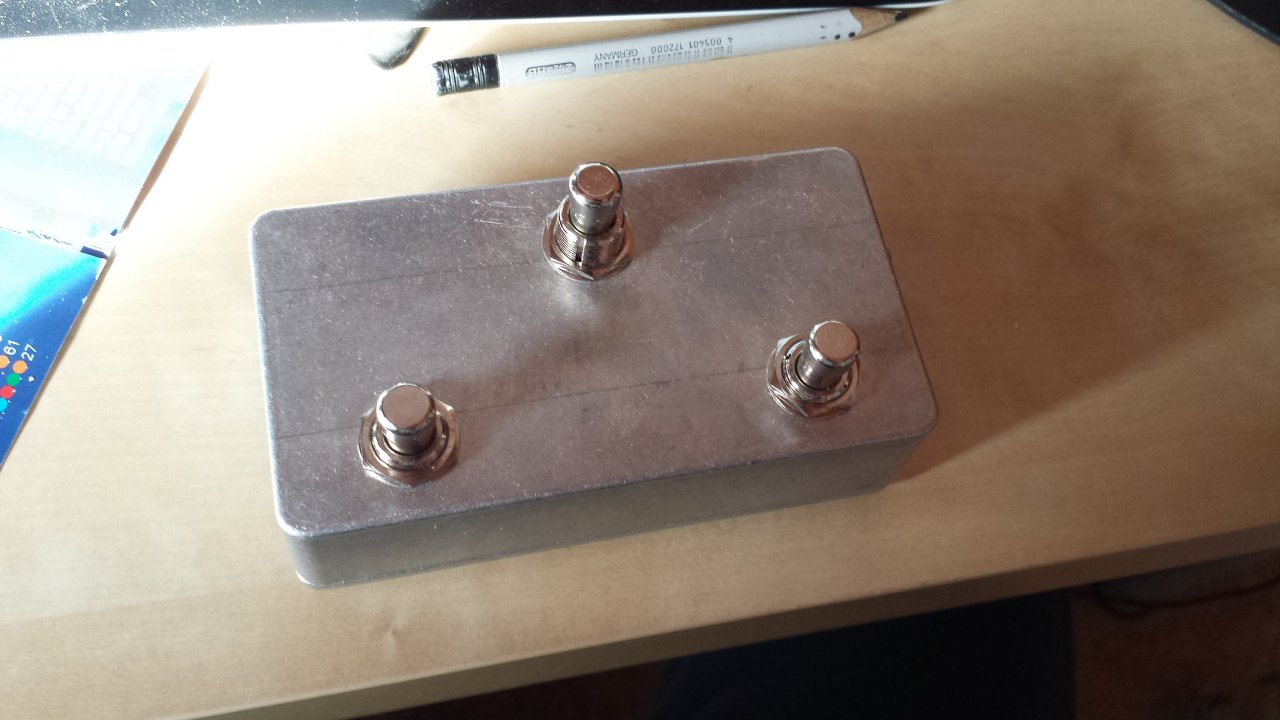

und so sieht das ganze fertig aus:
Wie man sieht alles kein Hexenwerk und von den Abmessungen her auch kleiner als der richtige Multiswitch
Fragen sind willkommen
Viele Grüße
Manu
