Zu allererst:
Dieser Baubericht ist keine Anleitung - ich beschreibe hier wie ICH das mit meinen Fachkenntnissen gemacht habe.
Wer die notwendige Fachkenntnis nicht hat, möge die Beschreibung lesen, aber die Finger von der Netzspannung lassen.
Nachdem ich mit meinem Keyboard - und Gitarrenequipment schon ein paar mal unschöne Dinge passiert sind, die auf die Stromversorgung zurückzuführen waren, hatte ich schon länger das Bedürfnis die Netzspannung irgendwie im Auge zu haben.
Über den Nutzungswert lässt sich vielleicht streiten - mir hilft das Teil ein wenig, keine Bedenken in Richtung Stomversorgung zu haben.....

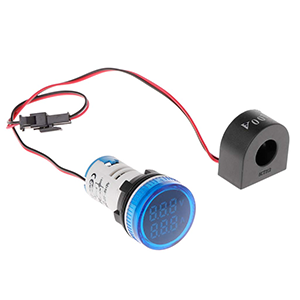

Dann ist mir die Tage mal ein kleines Messinstrument über den Weg gelaufen:
In der Beschreibung steht: 50-550V, 0-100A.
Der Einbaudurchmesser schrie förmlich danach, in eine Standard-Rackblende zu passen.

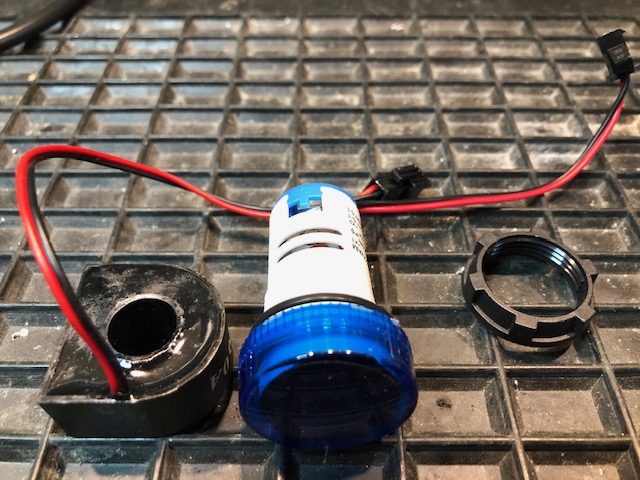

Also bestellt - es kam dann mit blauer Abdeckung, aber egal - es geht los:

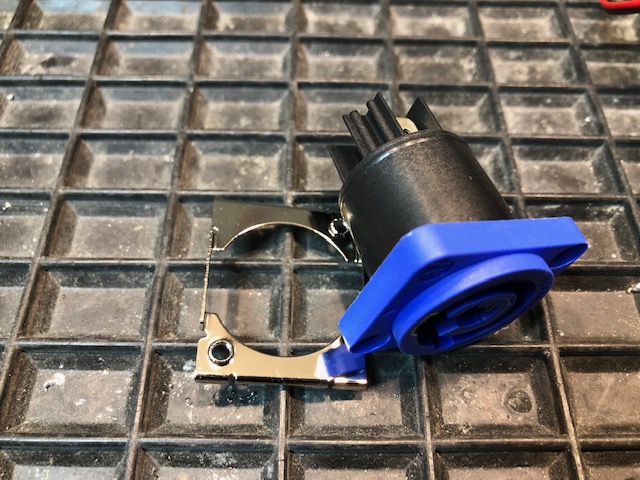

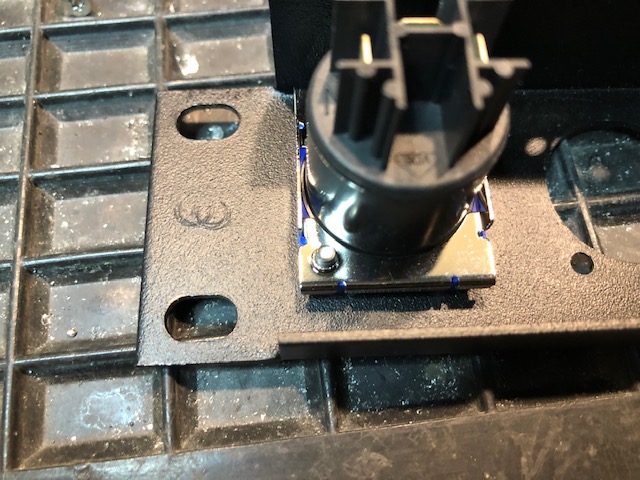

Erst mal die Powercon in die Blende einbauen (die kleinen Bleche mit M3 - Gewinde ersparen ne Menge Fummelei

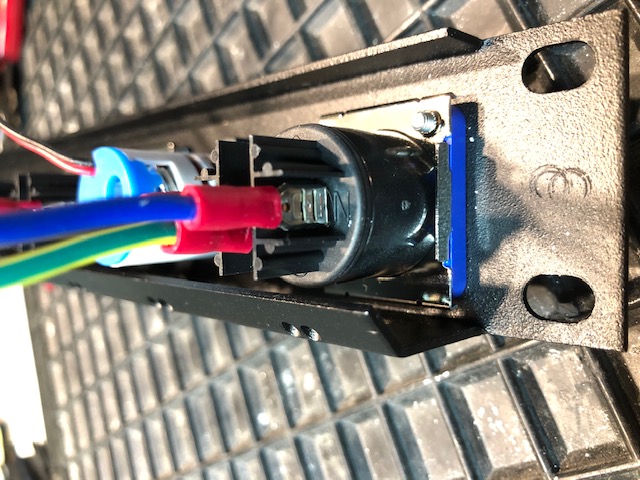

Die Anschlusskabel sauber mit Crimp-Flachsteckhülsen auf die Powercon montieren (bevor wieder ganz intelligente Meckern: mit einem passenden Spezialwerkzeug gecrimpt):

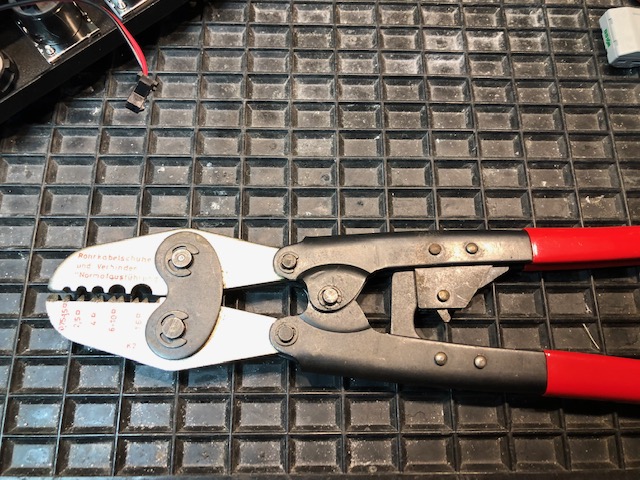

Crimpwerkzeug:
Dann alle spannungsführenden Teile mit Schrumpfschlauch versehen,

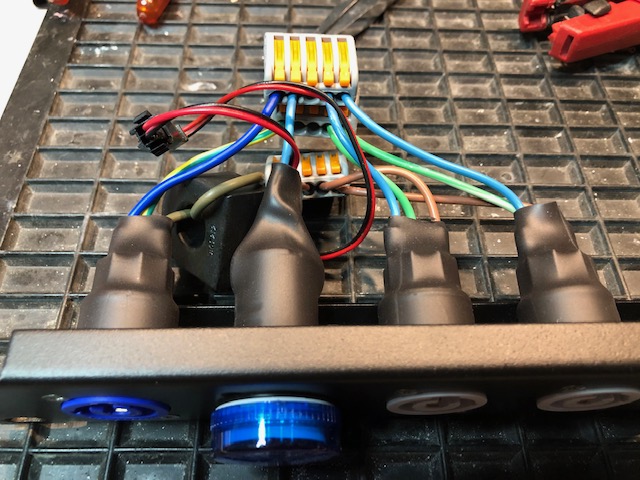

die Anschlüsse mit sog. WAGO-Klemmen sicher und vor allem Berührungssicher verbinden

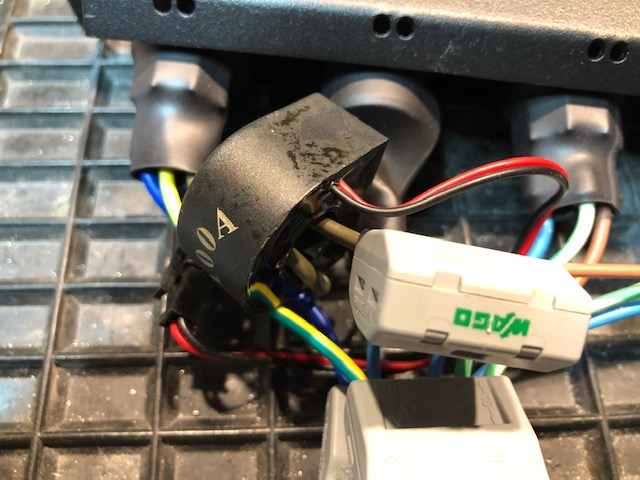

Die Zuleitung durch den Stromwandler (in der Anleitung steht 1 Windung - ich hab das später auf 10 Windungen erhöht, weil dann die Anzeige wesentlich feiner Auflöst, natürlich mit einer verschobenen Kommastelle).

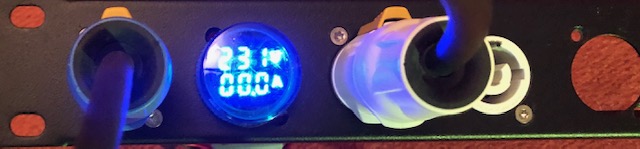

So sieht das Ganze dann in Betrieb aus:
