chrisderock
Registrierter Benutzer
Ich denk mal, das das hier am besten aufgehoben ist, schliesslich ist auch n Summierer n einfaches Mischpult
Aber zum Anfang.
Hab so einiges nettes gelesen über Summierer und dachte mir, ich könnt auch so was brauchen. OK, schaun wir mal, was es da so gibt und erschrecken wir mal wegen der Preise. Zum Ausprobieren ists doch ein wenig über Budget. Nun ja, Google ist dein Freund und spuckt auch einen Schaltplan aus - genauer gesagt, gleich zwei. Einen für einen blanken Summierer und einen mit Regelmöglichkeiten für Lautstärke und Panorama, Da ich eigentlich im Rechner mische hab ich mir erstmal den einfachen genommen.
Was brauchts?
* 18 Stereo Klinkenbuchsen (mit Link-Anschluss wärens 20)
* 32 Widerstände a 5K
* 1 Lochrasterplatine 100x160mm (jawoll, das Ding ist winzig)
und latürnich Lötkolben, Lötzin und zum Anschliessen auch die entsprechenden Ein- und Ausgänge sowie Patchkabel.
Ich hab das Ding so ausgelegt, dass ich 8 Stereokanäle, die von zwei Firepods kommen, summieren und wieder in den Firepod reinschicken kann.
Das Material hab ich von einem Elektonikversender, der mit R anfängt und hab gleich die doppelte Menge bestellt, da ich sonst unter dem Mindestbestellwert von 10 Euro geblieben wäre
Gestern hab ich also die Platine bestückt und alles zusammengelötet. Dann schnell durchgemessen und ausprobiert. Und ich muss sagen, man hört wirklich was. Ich bin absolut zufrieden. Wenn man mit nen halbwegs normalen Pegel fährt, hab ich den Eindruck, dass man bei der Analog-Summe mehr hört, als bei der digitalen.

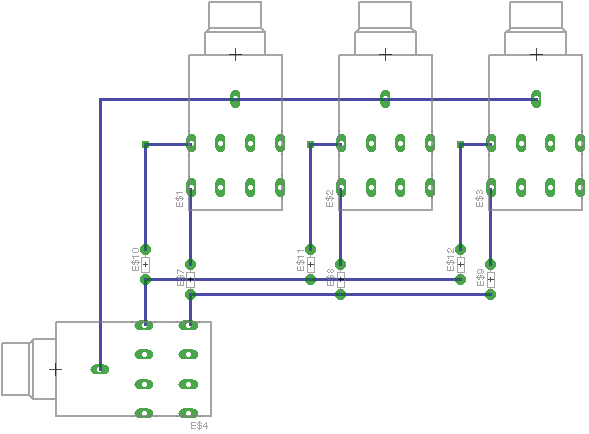

Platinenlayout und Fotos werf ich später noch dazu, hatte gestern kein Foto im Proberaum.
Gruss
-Chris
Aber zum Anfang.
Hab so einiges nettes gelesen über Summierer und dachte mir, ich könnt auch so was brauchen. OK, schaun wir mal, was es da so gibt und erschrecken wir mal wegen der Preise. Zum Ausprobieren ists doch ein wenig über Budget. Nun ja, Google ist dein Freund und spuckt auch einen Schaltplan aus - genauer gesagt, gleich zwei. Einen für einen blanken Summierer und einen mit Regelmöglichkeiten für Lautstärke und Panorama, Da ich eigentlich im Rechner mische hab ich mir erstmal den einfachen genommen.
Was brauchts?
* 18 Stereo Klinkenbuchsen (mit Link-Anschluss wärens 20)
* 32 Widerstände a 5K
* 1 Lochrasterplatine 100x160mm (jawoll, das Ding ist winzig)
und latürnich Lötkolben, Lötzin und zum Anschliessen auch die entsprechenden Ein- und Ausgänge sowie Patchkabel.
Ich hab das Ding so ausgelegt, dass ich 8 Stereokanäle, die von zwei Firepods kommen, summieren und wieder in den Firepod reinschicken kann.
Das Material hab ich von einem Elektonikversender, der mit R anfängt und hab gleich die doppelte Menge bestellt, da ich sonst unter dem Mindestbestellwert von 10 Euro geblieben wäre
Gestern hab ich also die Platine bestückt und alles zusammengelötet. Dann schnell durchgemessen und ausprobiert. Und ich muss sagen, man hört wirklich was. Ich bin absolut zufrieden. Wenn man mit nen halbwegs normalen Pegel fährt, hab ich den Eindruck, dass man bei der Analog-Summe mehr hört, als bei der digitalen.
Platinenlayout und Fotos werf ich später noch dazu, hatte gestern kein Foto im Proberaum.
Gruss
-Chris
