Hallo zusammen,

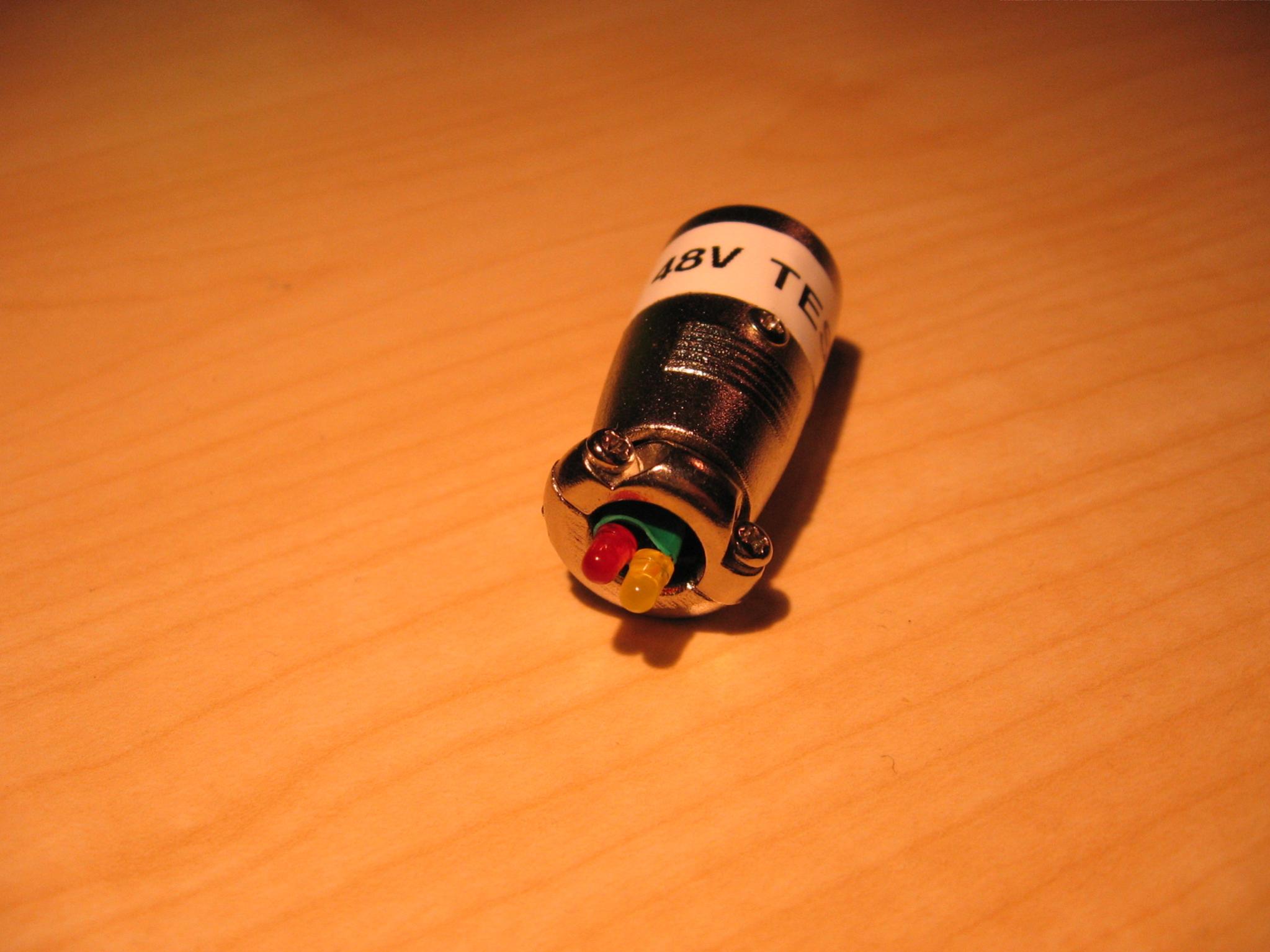

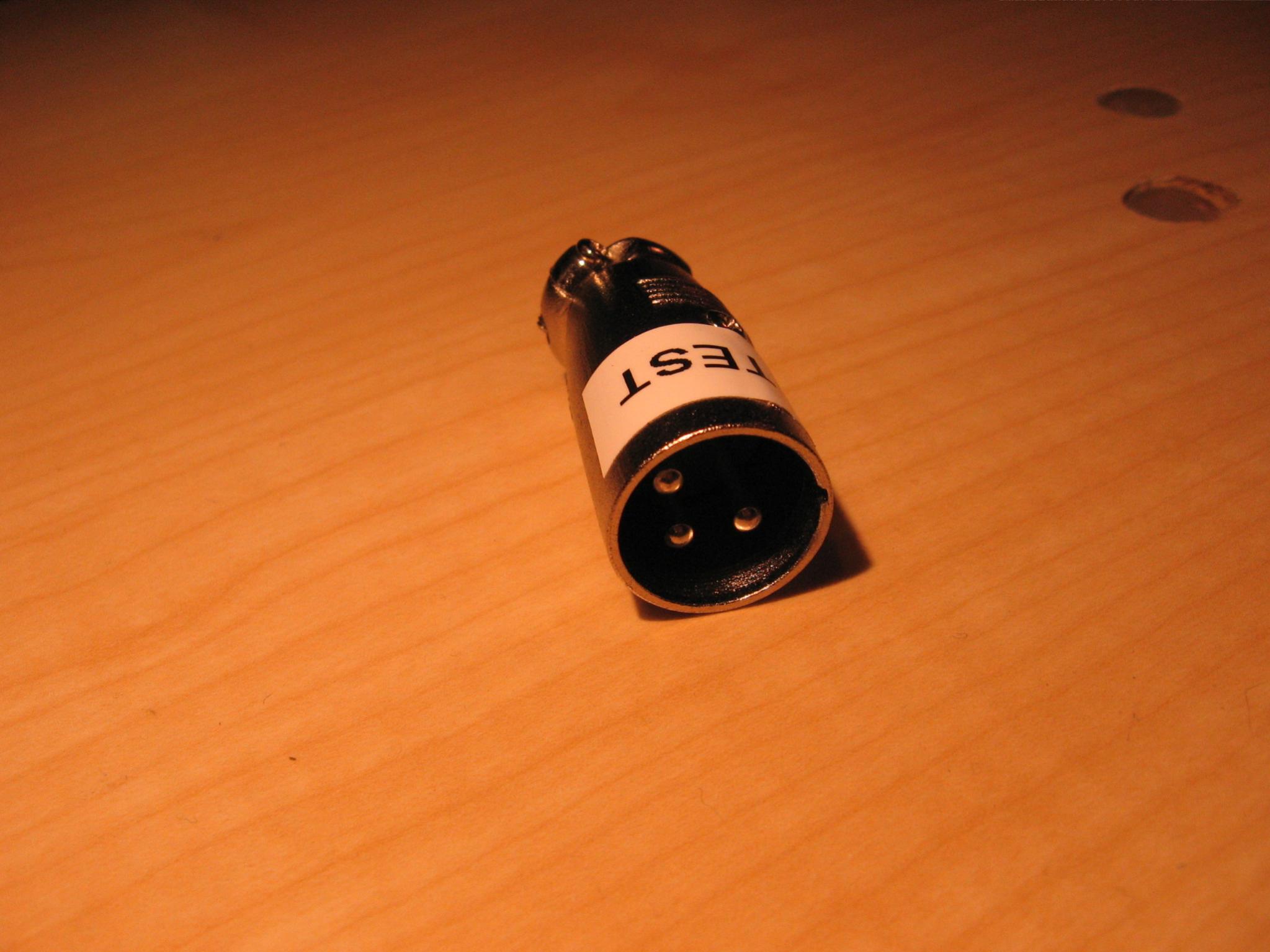

schon vor längerer Zeit ist die Idee entstanden, mal einen 48V-"Indikatorstecker" zu bauen. Man kennt das ja - festinstallierte Anlage mit wirrer Verkabelung und allen möglichen Gerätschaften im Signalweg, irgendwelche XLR unbeschriftet auf eine Rackblende nach draußen geführt und man soll sich da jetzt also irgendwie mit seinem externen Kram draufstecken. Hat man jetzt grade keine passende DI / Übertrager zur Hand und möchte vermeiden, dass man sich mit einer möglicherweise anliegenden Phantomspeisung die Ausgänge vom Pult / EQ röstet, käme ein entsprechender Tester also gerade recht.
Die Bauteilliste ist extrem überschaubar und das Projekt an sich eigentlich eh relativ selbsterklärend (bzw. gibts halt auch einfach nicht viel zu dieser geballten Ladung an Technologie zu sagen
), daher nur ein paar kurze Anmerkungen: Da die Phantomspeisung laut Norm nur 14mA liefern kann, sind unbedingt Low-Current-LEDs zu verwenden. Die ziehen 2mA und sind daher absolut unproblematisch. Anhand der Vorwärtsspannung aus dem Datenblatt kann der benötigte Wert der Vorwiderstände ermittelt werden, der dazu nächstgelegene bei Reichelt verfügbare Metallschichtwiderstand hat 46,4 Kiloohm.

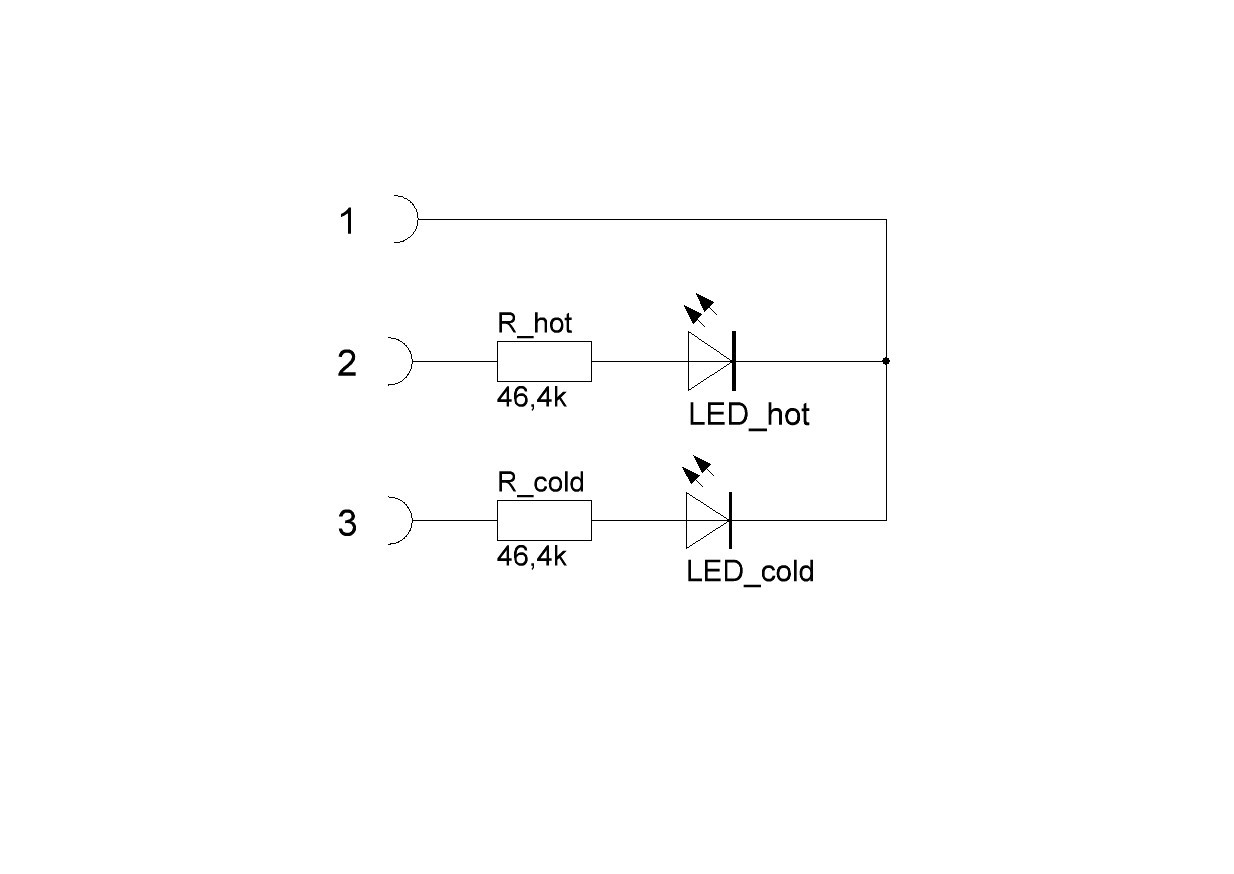

Die LEDs werden über je einen Vorwiderstand zwischen Pin 1 und Pin 2 bzw. Pin 1 und Pin 3 geschaltet, die Kathode muss dabei natürlich an Pin 1 angelötet werden.
Mithilfe von Schrumpfschlauch an den entsprechenden Stellen dafür sorgen, dass nirgends Kurzschlüsse entstehen können, und fertig ist die Laube.
Der Teststecker eignet sich natürlich auch als Kabeltester, sofern auf der entsprechenden Strecke Phantomspeisung aktivierbar ist - wenn dann gar nix leuchtet, hat entweder Pin 1 nen Schuss oder man hat den falschen Kanal erwischt...
