Dieses Wiring mit Fender 5 Wege Schalter möglich?

[LiJnox]

Hallo,
ich komme am besten gleich zur Sache:
Ich besitze eine Jackson DXMG Dinky, und werde in die Bridge einen DiMarzio X2N einbauen. Die DXMG hat im Neck einen EMG HZ H4A und insgesamt 1xVolume und 1xTone Poti.
Bei dieser Gelegenheit möchte ich gleich von einem 3-Wege Switch auf einen 5-Wege Switch umbauen.
Dazu habe ich diesen gekauft:

https://www.thomann.de/de/fender_5wayswitch.htm

Ich habe erst nach dem kauf des neuen Switches herausgefunden, dass es grundlegende Unterschiede zwischen Switches bezüglich der mit ihnen möglichen Schaltungen gibt.
Jetzt zur Frage:

1. Ist mit diesem 5-Wege-Switch diese Schaltung möglich?
1.Position: Neck
2.Position: Neck gesplitted
3.Position: Neck gesplitted,Bridge gesplitted
4.Position: Bridge gesplitted
5.Position: Bridge

2. Wenn nein, welche ähnliche Schaltung wäre möglich? Die einzigen Positionen die ich unbeidngt weiter behalten möchte sind Position 1&5, der Rest ist für mich nicht von absoluter Priorität.

3. Wenn der Fender Switch überhaupt nichts taugt, was bestelle ich für diese Schaltung dann am besten (Ich will keine 25 Euro für einen Switch ausgeben)

Falls diese Diskussion schon einmal aufkam, entschuldige ich mich und bitte den zuständigen, mich auf diesen Thread aufmerksam zu machen.

Vielen Dank schon mal, bin nähmlich echt verzweifelt
Gruß LiJnox



[michum]

1.Frage
nein, leider... du kannst mit einem 5weg gar nicht vernünftig deine 2 Pickups umschalten, allein dazu brauchst du schon beide Ebenen. Dann ist nichts mehr übrig für den Split.
siehe hier, zweites Bild
http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=3ws_trans

aber!
Findige Köpfe haben sich trotzdem was einfallen lassen:
2. Frage
habs mal für dich rausgesucht. Hier siehst du, was mit deinem Schalter möglich ist

http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=2hb_1vol_5way

siehe dort der schwarze Kasten unten rechts, da steht was du damit schaltest. Und auch, was du (3.Frage) sonst für Schalter bräuchtest.



[LiJnox]

Erst mal danke.
Aber ich denke ich werde lieber in einen anderen Switch investieren als mich dann mit einer für mich komischen Reihenfolge beim Switchen rumzuplagen

so wie ich das alles bisher verstanden habe dürfte meine vorher gewünschte Schaltung dann aber mit diesem hier realisierbar sein:

https://www.thomann.de/de/goeldo_el5pl.htm

oder?

- - - Aktualisiert - - -

Bzw. wäre die Schaltung mit dem Göldo möglich oder?

http://i44.photobucket.com/albums/f1/kevlahnota/rgcustomwiring.jpg



[michum]

mmh, verstehe ich, mit der komischen Reihenfolge^^.

Deine gepostete Schaltung: in der mittleren Stellung ist es kein Split, einfach neck + bridge.

Das geht wie gezeichnet, dazu brauchst du nicht mal den Göldo Schalter, das kannst du mit dem bisherigen Fender Schalter auch machen. Wie genau es funktioniert hab ich mir zwar selbst noch nicht ganz klar gemacht, aber ich vertrau einfach mal drauf, dass der Schaltplan stimmt



[LiJnox]

Klar, aber ich will den Neck PU in Pos.1 & den Bridge PU in Pos.5, dazu ist der Göldo dann am besten geeignet, indem ich den Schaltplan von gerade eben 1:1 nachbaue oder?



[Arakon]

Ich würde eher beim 3-Positionen-Schalter bleiben und per Push/Pull Poti die Humbucker splitten. Damit bekommst du alle von dir gewünschten Optionen (plus eine mehr, beide HB zusammen) und die richtige Reihenfolge.



[Stratz]

Ich würde eher beim 3-Positionen-Schalter bleiben und per Push/Pull Poti die Humbucker splitten. Damit bekommst du alle von dir gewünschten Optionen (plus eine mehr, beide HB zusammen) und die richtige Reihenfolge.

Ich würde auch den 3-Weg-Schalter drin lassen und 2 Push-Pull-Potis einbauen. Dann hast Du insgesamt 8 Sounds:

1. Bridge HB seriell
2. Bridge-HB seriell & Neck-HB seriell (zusammen parallel)
3. Neck HB seriell
4. Bridge HB Split
5. Bridge-HB Split & Neck-HB Split
6. Neck HB Split
7. Bridge-HB seriell & Neck-HB Split
8. Bridge-HB Split & Neck-HB seriell

Statt eines Splits, kann man die HBs auch so verkabeln, dass sie parallel laufen, wenn man den Hebel zieht. Der Vorteil ist der noch vorhandene HB-Effekt, also die Brummunterdrückung. Nachteil ist, dass es mit "schwachen" HBs sehr leise und dünn klingt, dass ist bei Dir aber nicht der Fall.

Hier mal ein Wiring Diagram, die Farben der Kabel musst Du dann für Deine HBs anpassen:
http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=2h_1v_1t_3w_2pp

Die Interpretation für eine 3-Weg-Schalter:
http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=3ws_trans

Hier ist auch der Farbcode für DiMarzio aufgeführt:
http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=color_codes

Das wäre ein passender Poti (2 werden benötigt):

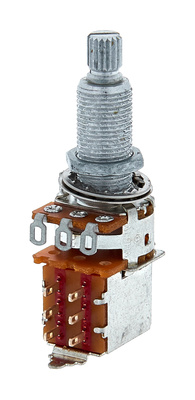

Göldo Push/Pull Poti 500KOhm LP​

​



[LiJnox]

Hey leute,
vielen Dank für die vielen Vorschläge und dass ihr mir geholfen habt!

Habe jetzt den Göldo 5way bestellt, werde ihn einbauen und euch schreiben obs funzt wird aber noch eine weile dauern, wahrscheinlich nächste Woche samstah.

cheers



[Stratz]

Ich glaube, der Göldo bringt Dir keine Vorteile gegenüber dem Fender, da beide zwei Ebenen haben. Bei dem Göldo ("asiatische" Anordnung) liegen sie nur in einer Reihe, während sie beim Fender (CRL/OAK) auf zwei aufgeteilt sind.

Hier mal bildlich verdeutlicht:
http://www.rockinger.com/index.php?page=ROC_Workshop_Schalter

Für Dein Vorhaben wären diese Schalter geeignet:

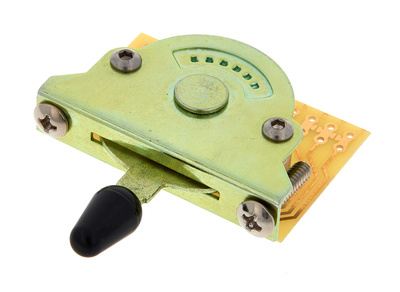

Fender 5-Weg Super Schalter​

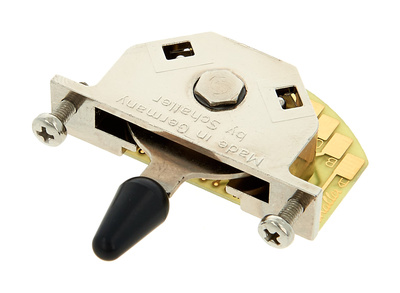

Eyb EL007 5-Way Mega Switch​

​



[detonation]

3. Wenn der Fender Switch überhaupt nichts taugt, was bestelle ich für diese Schaltung dann am besten (Ich will keine 25 Euro für einen Switch ausgeben)

Bin mir nicht ganz sicher, aber das Pendant zum Fender Superswitch von EYB ist doch eigentlich dieser hier, oder?

Eyb Megaswitch Version M​

​

Ich habe die Version M in meiner Telecaster, ist platzsparender als der Fender Superswitch.
Meine Schaltung: 2 Dimarzio Humbucker - 1. Neck Humbucker Coils parallel, 2. Neck Humbucker Coils in Serie, 3. beide H, 4. Bridge H Coils in Serie, 5. Bridge Humbucker Parallel.
Der Vorteil an einem 5 Weg-Schalter gaganüber PushPulls ist m.E., dass er "schneller" ist. Einen PushPull Poti rausziehen ist innerhalb eines Songs schon recht kompliziert (zumindest für mich ;-)
Aber 20-25 Euro muss man dann für den Switch hinblättern...
