wenn das Vibrato deiner B3 (und ihrer technischen Verwandten) nicht mehr so recht will, kann das neben einem Defekt der DelayLineBox oder des Scanners auch an einer fehlerhaften Kabelverbindung oder einem Fehler im Vibratoschalter liegen.
Der Fehler kann in diesem Fall sehr schnell mit einem normalen Multimeter eingegrenzt werden, wenn man weiß, wie das Vibrato geschaltet wird.
Beim Vibrato-Schalter handelt es sich um einen 3x7-fach + 1xein/aus Schalter, der die Anschlüsse der DelayLineBox je nach gewünschtem Effekt mit den Anschlüssen des Scanners verbindet. Die Umschaltung zwischen Chorus und Vibrato erfolgt dadurch, dass Pin 1 der DelayLine wahlweise direkt (Vibrato), oder über einen 22K-Widerstand (Chorus) gegen Masse geschaltet wird.

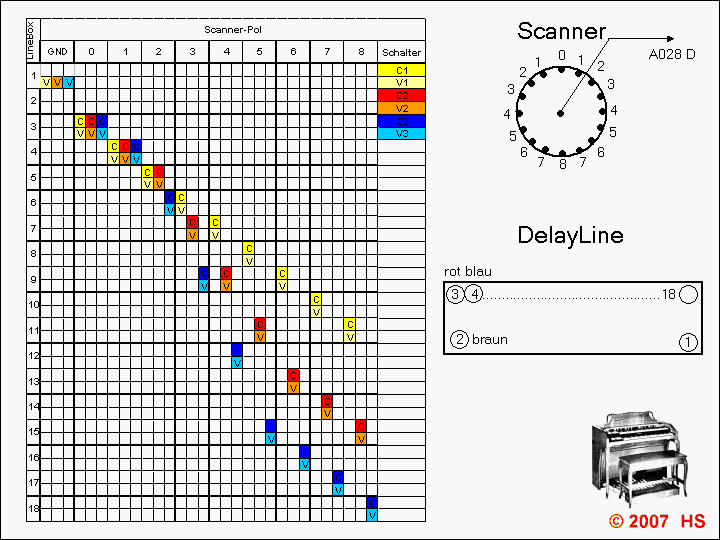

Wie die übrigen Verbindungen aussehen müssen, ist in nachfolgender Grafik dargestellt.
Die farbigen Flächen markieren eine, zwischen der DelayLine und dem Scanner geschaltete Verbindung.
Viele Grüße,
Harald
