So! mir ist was für mich praktisches eingefallen, was ich so noch nicht gesehen hatte und da es relativ einfach zum Nachbau ist dachte ich mir ich hau mal einen raus, steinigt mich mit Marshmallows wenn es Bullshit ist.
Ausgangssituation:
ich habe ein Mixer, wo ich 2 Symmetrische Mono-Signale als XLR zu einem asymmetrischen Stereo-Signal zusammenfasse, um weiter auf Batteriebetriebene Kopfhörerverstärker im Bodypack Format zu gehen (Behringer Powerplay P2)
ursprünglich hatte ich das ganze als schnödes Y-Kabel gelötet, leider ist am Stecker wo beide Kabel zusammengeführt werden ein Wackler aufgetreten, daher sollte das etwas Stabiler werden, soll ja live je nach Bandmitglied als Backup oder Hauptanwendung verwendet werden.
also was tun.
XLR Male Sub-D Buchse => Check
Amphenol AC-D-Adapter > Check
Ausgangsseite Zugentlasten => Fuck!
mir ist dann aber eingefallen, dass ich noch M20er Zugentlastugen für Installationsanwendungen hatte, also geschaut: würde Passen
dann fehlt also nur noch der „Adapter“ um den Kram in das Amphenol Gehäuse einzupassen…. Waren da nicht irgendwo noch billige D-Norm Buchsen von Ebay in der Grabbelkiste? Ja! … würde da ein 20er Gewinde reinpassen? Ja!
und los geht’s.

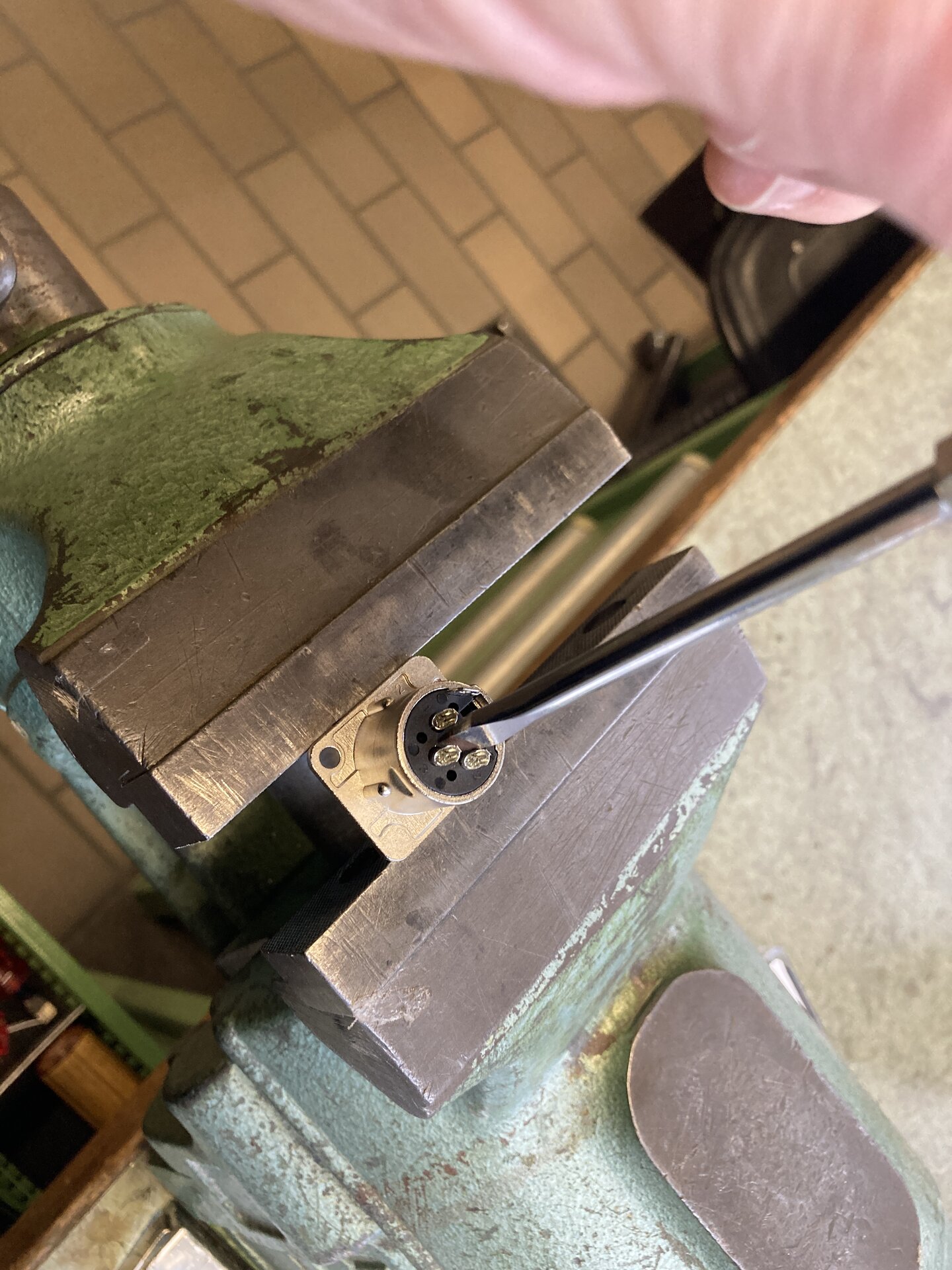

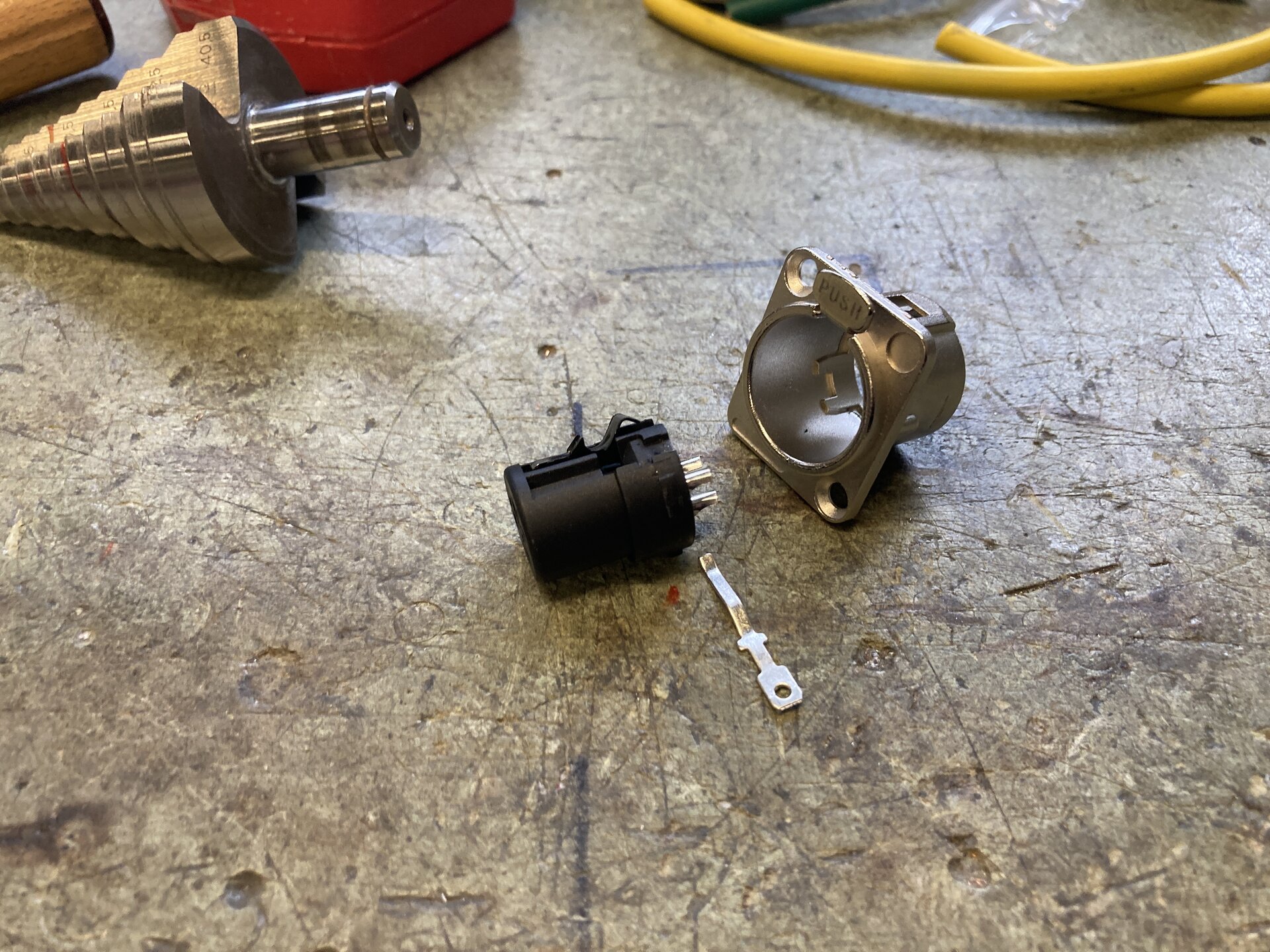

Female Buchse in den Schraubstock legen und Plastikeinsatz raushämmern

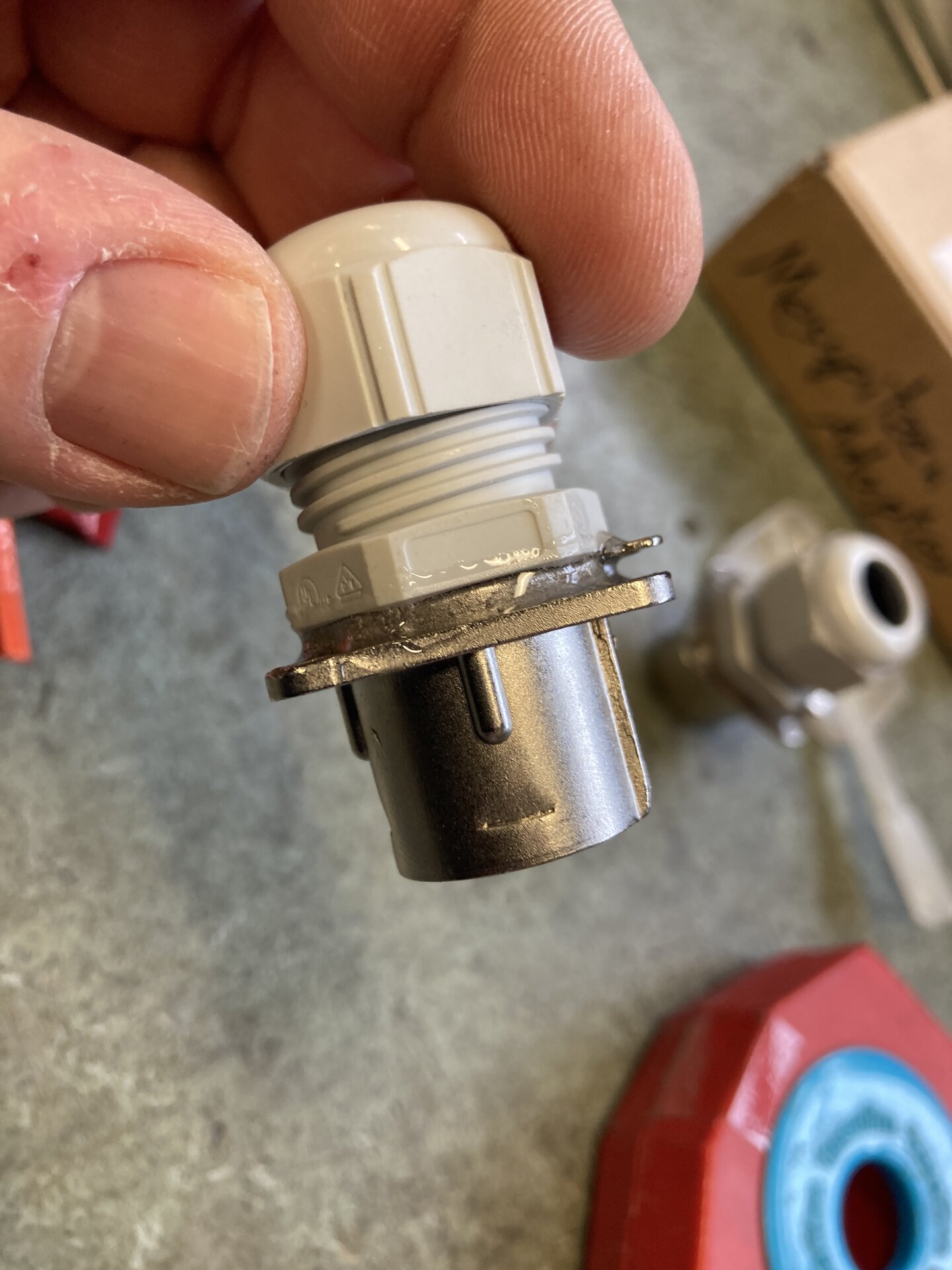

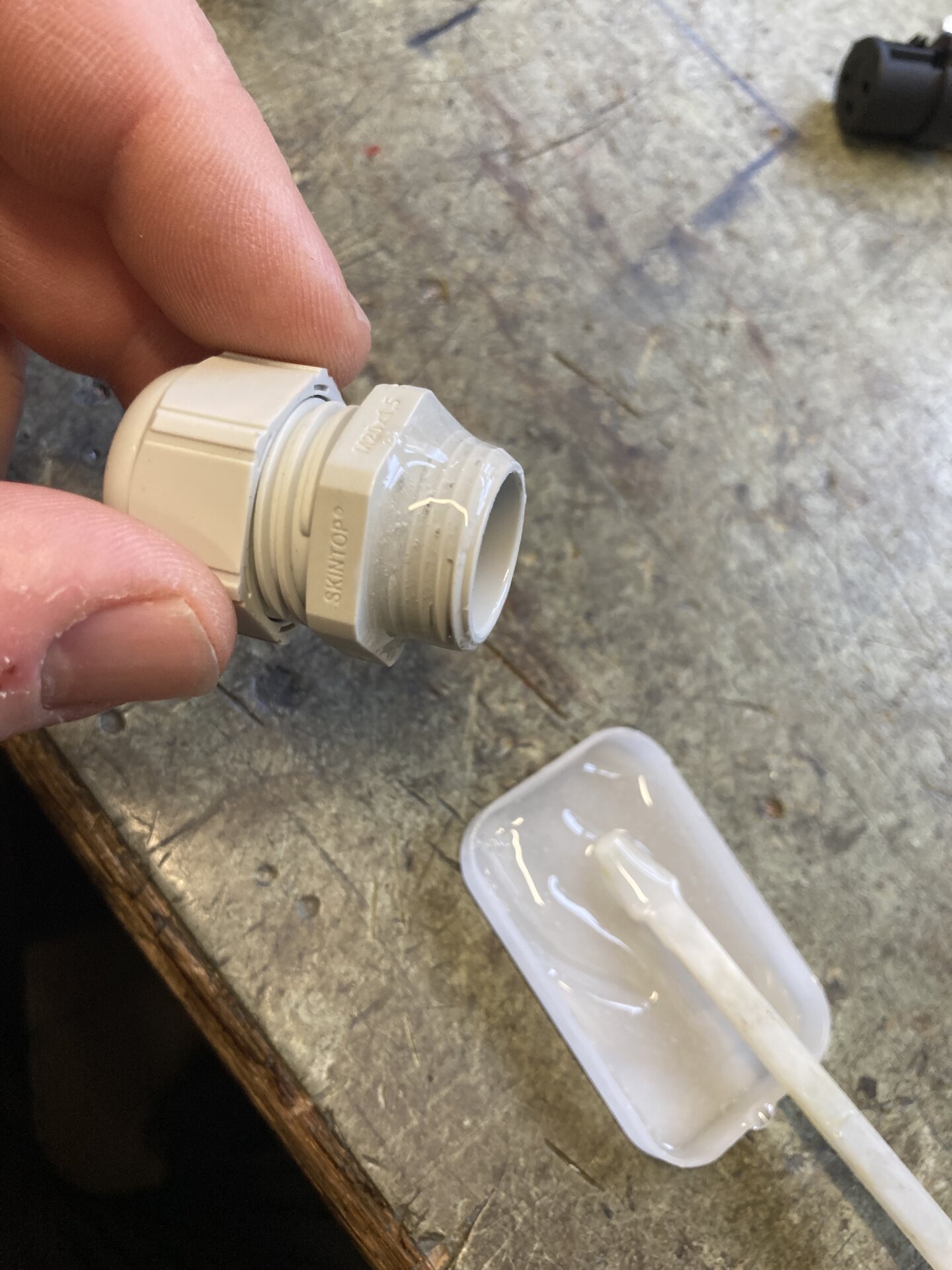

Zugentlastug einkleben mit 2K Epoxy
damit wäre der D-Norm Zugentlastungsteil fertig, geht schnell und einfach. Wichtig ist dann noch, dass man den Sechskant so ausrichtet, dass die schrauben für die D-Norm Bohrungen noch durchpassen. Schlüsselweite ist in meinem Fall 25mm, größer darf es nicht sein.
falls jetzt noch jemand an den Adapter an sich interessiert ist, das ist relativ easy.
verdrahtung hab ich nicht dokumentiert im grunde ist auf den Female Steckern am Kabel jeweils:
Brücke Pin1 und Pin3, darauf geht dann Schirm und der "Cold"
auf Pin2 ist dann Hot

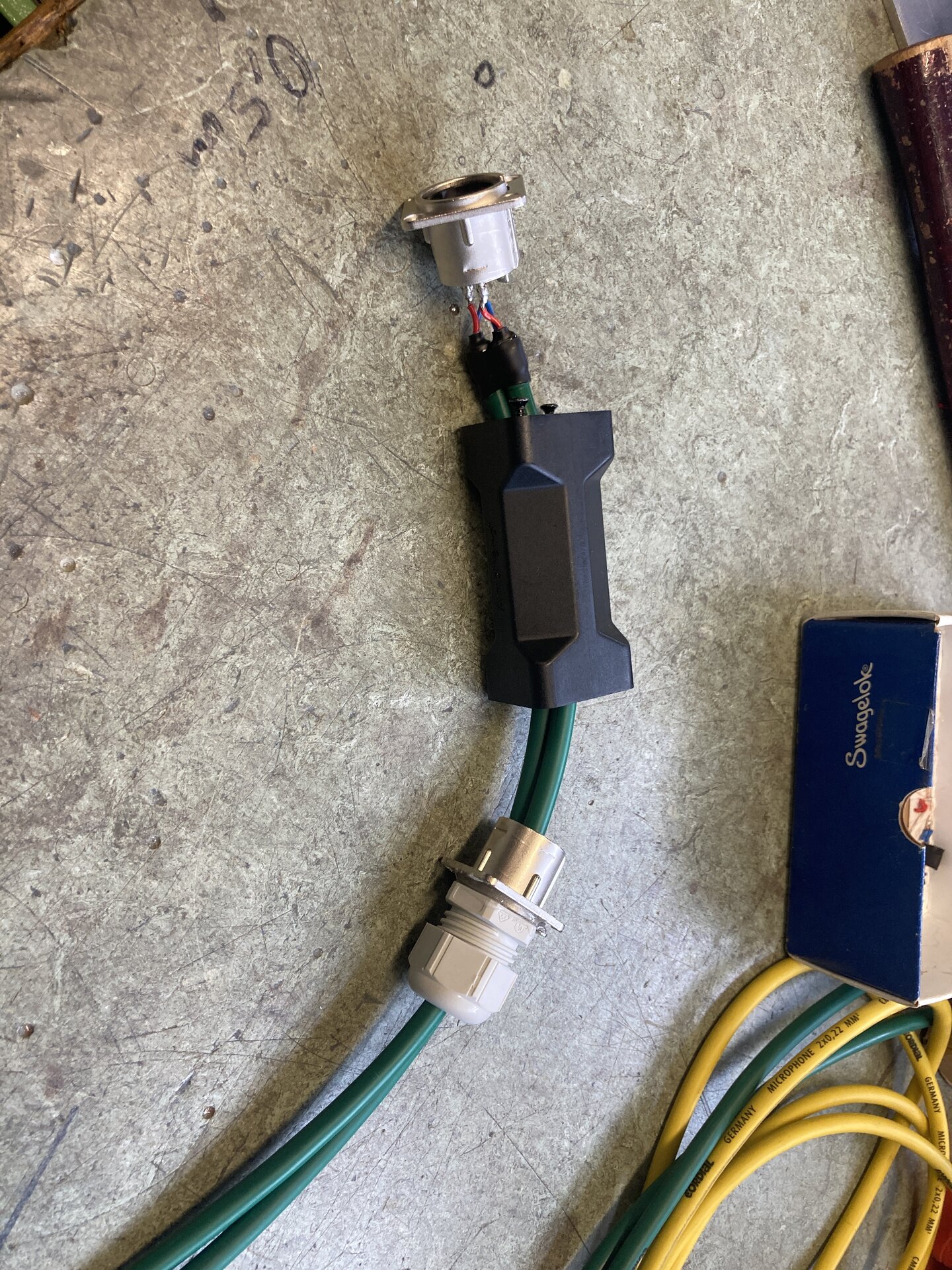

im XLR einbaustecker am amphenolgehäuse gehen dann
- die Blauen gebrückt auf Pin 1
- Pin 2 und Pin 3 jeweils ein Roter
somit werden dann die zwei Symmetrischen Mono Kanäle auf ein Stereosignal zusammengeführt.

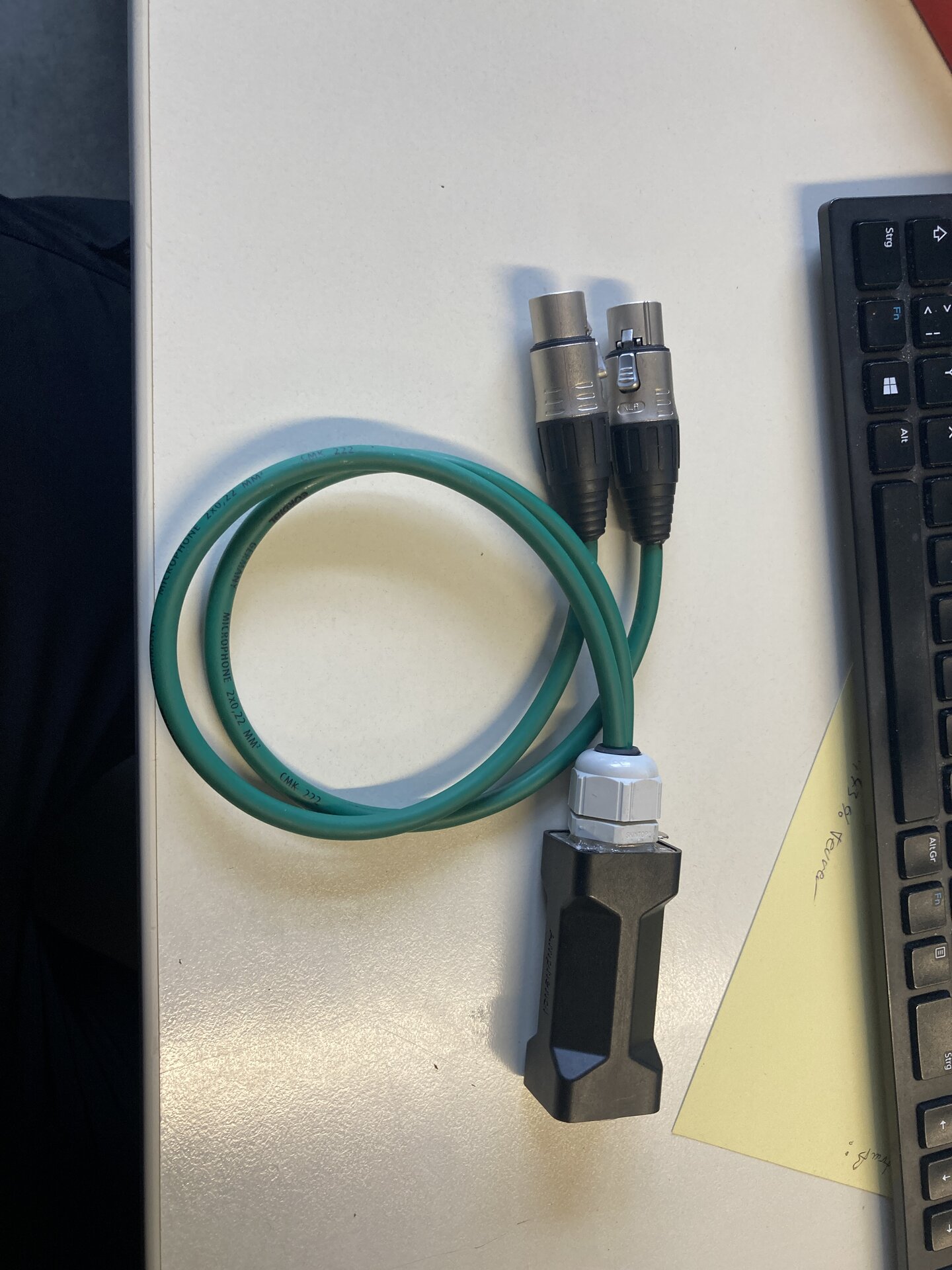

und dann das Endprodukt:
Letzte Worte:
für Stromführende Kabel wie z.B. einen 230V anschluss an eine D-Norm Blende wäre die Zugentlastung vermutlich nicht ganz mit VDE vereinbar, da der kram ja eingeklebt ist und sich daher bei belastung auch wieder lösen könnte, wer also derartiges vor hat sollte das nochmal prüfen und/oder optimieren, für Audiokabel sehe ich aber keine Großartigen bedenken.
Grüße und viel Spaß beim nachbau, bzw. adaptieren
